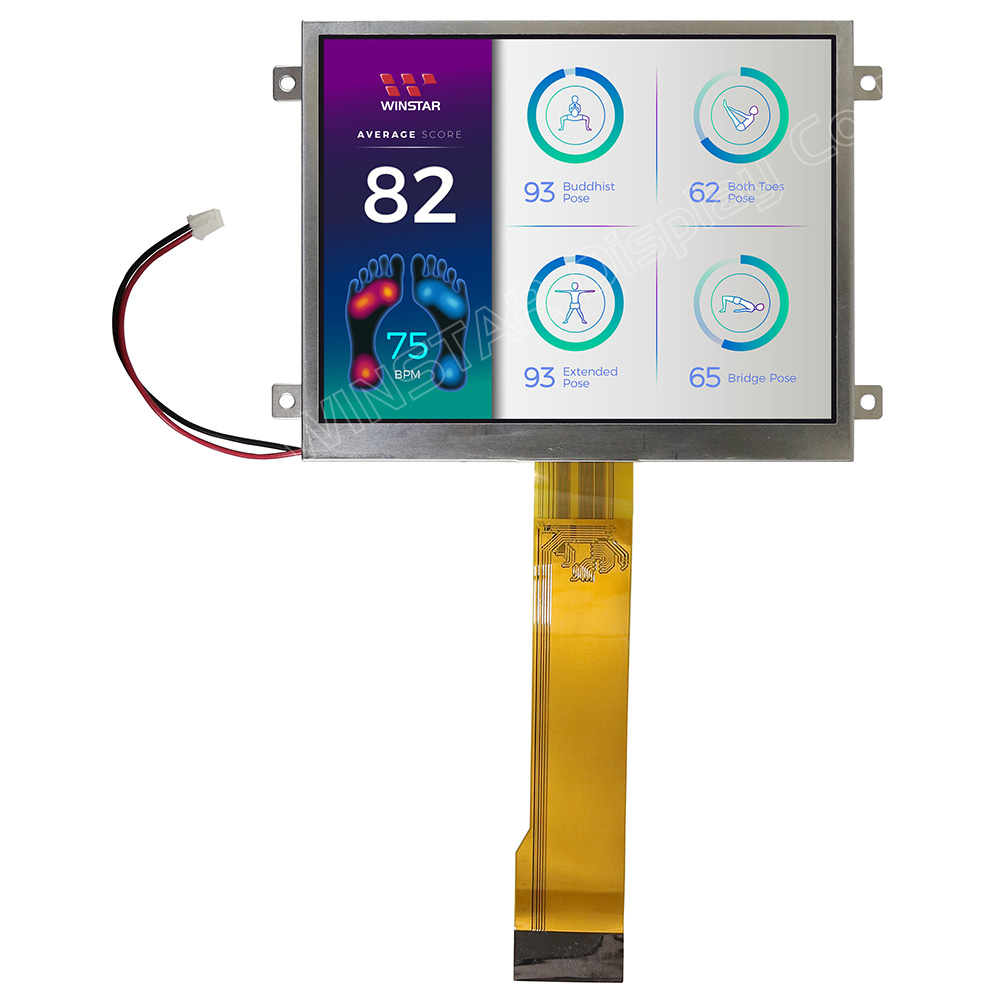

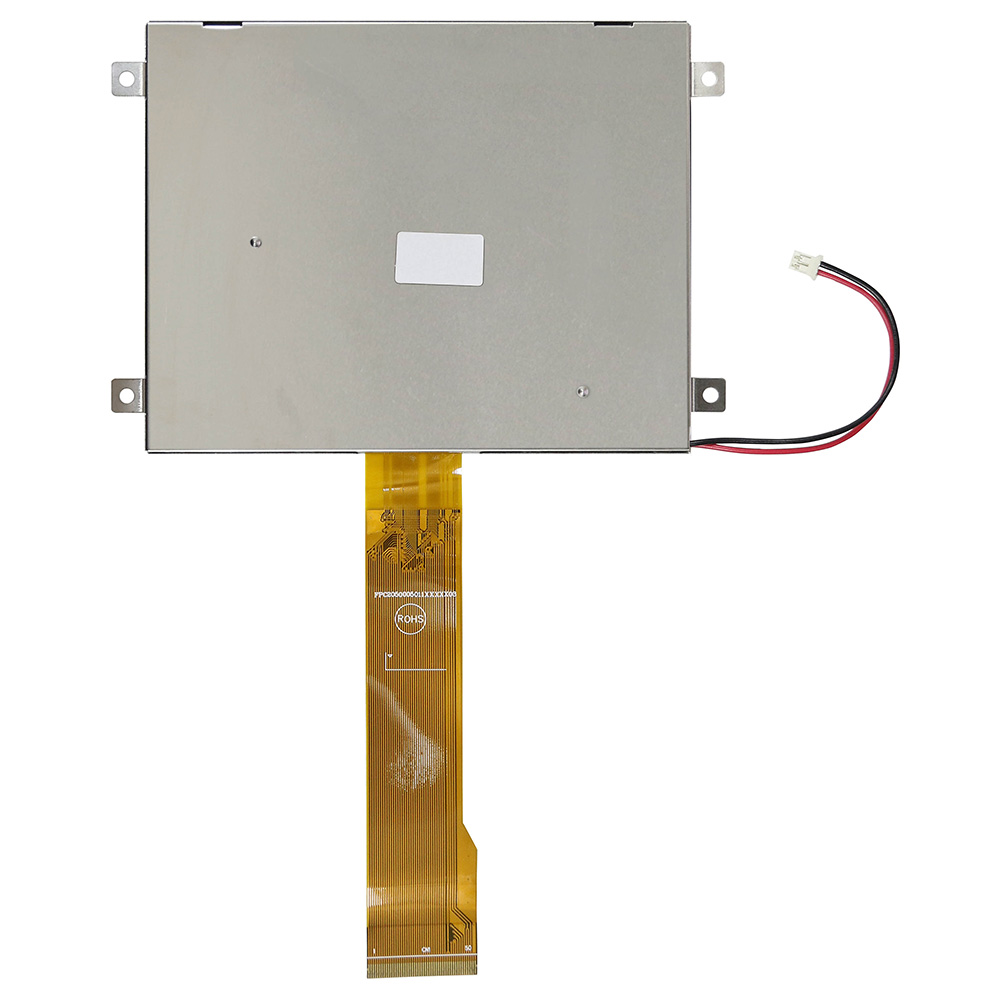

RGB TFT, RGB LCD Display, LCD RGB 5.7"
Model No. WF57ZTZGCDNN0
►Tamanho: 5,7 polegadas
►Resolução : 320 x 240 pontos
►Direção de exibição: O-TFT
►Interface : RGB
►Driver IC：HX8218+HX8615
►Placa de controle: Opção
►Brilho(cd/m²) : 700
►Controlador integrado: Yes
►Tela de toque: Sem tela de toque

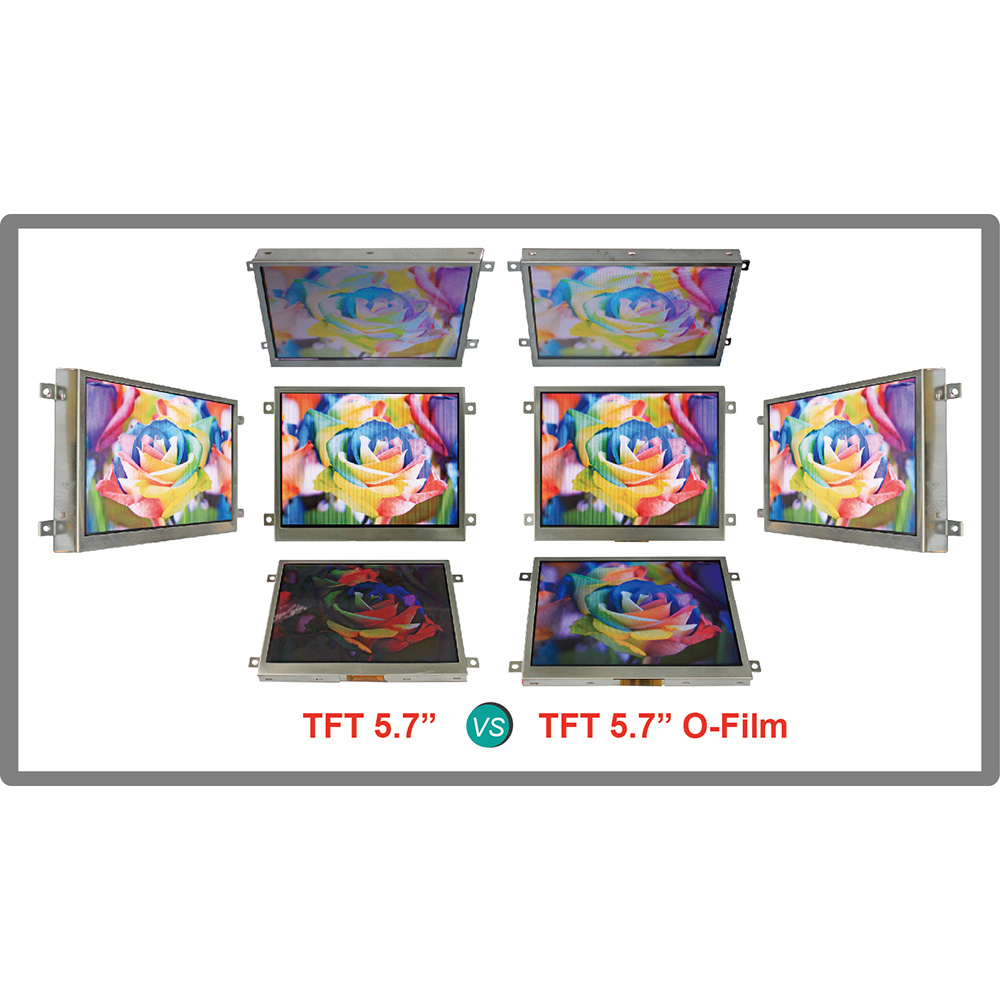

►O-Film : Yes

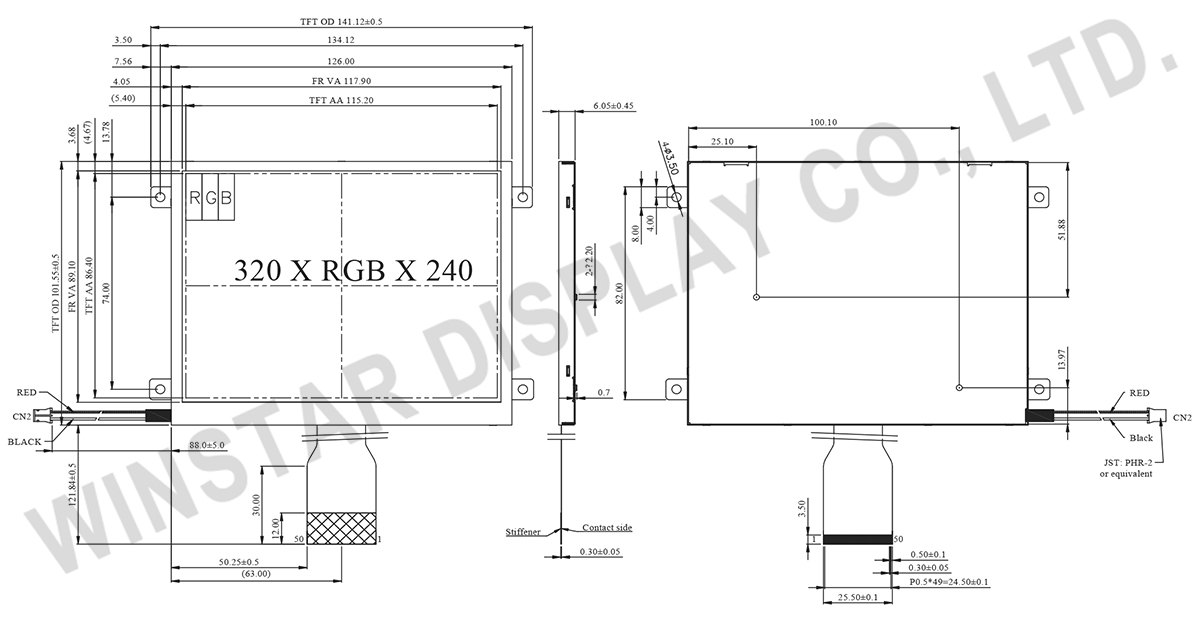

DRAWING
SPECIFICATIONS
Função do pino de interface
| Pin | Símbolo | Função |
|---|---|---|
| 1 | IF1 | Input data format control |
| 2 | IF2 | Input data format control |
| 3 | POL | Polarity Signal connect to VCOM driving circuit. |
| 4 | RESET | Hardware reset |
| 5 | SPENA | Chip select |
| 6 | SPCL | Serial Clock |
| 7 | SPDA | Serial Data |
| 8 | B0 | Blue Data bit |
| 9 | B1 | Blue Data bit |
| 10 | B2 | Blue Data bit |
| 11 | B3 | Blue Data bit |
| 12 | B4 | Blue Data bit |
| 13 | B5 | Blue Data bit |
| 14 | B6 | Blue Data bit |
| 15 | B7 | Blue Data bit |
| 16 | G0 | Green Data bit |
| 17 | G1 | Green Data bit |
| 18 | G2 | Green Data bit |
| 19 | G3 | Green Data bit |
| 20 | G4 | Green Data bit |
| 21 | G5 | Green Data bit |
| 22 | G6 | Green Data bit |
| 23 | G7 | Green Data bit |
| 24 | R0 | Red Data bit |
| 25 | R1 | Red Data bit |
| 26 | R2 | Red Data bit |
| 27 | R3 | Red Data bit |
| 28 | R4 | Red Data bit |
| 29 | R5 | Red Data bit |
| 30 | R6 | Red Data bit |
| 31 | R7 | Red Data bit |
| 32 | Hsync | Horizontal synchronous signal |
| 33 | Vsync | Vertical synchronous signal |
| 34 | Data CLK | Dot data clock |
| 35 | AVDD(analog) | Analog power: 4.5V~5.5V |
| 36 | AVDD(analog) | Analog power: 4.5V~5.5V |
| 37 | VCC(Digital) | Digital power: 3V~3.6V |
| 38 | VCC(Digital) | Digital power: 3V~3.6V |
| 39 | NPC | NTSC/PAL mode Auto detection result H:NTSC/L:PAL |
| 40 | VGL | Gate off power |
| 41 | VGL | Gate off power |
| 42 | UD | Up/down selection |
| 43 | VGH | Gate on power |
| 44 | LRC | Shift direction of device internal shift register control. |
| 45 | GND | System ground pin of the IC. Connect to system ground. |
| 46 | VCOM | VCOM driving input |
| 47 | VCOM | VCOM driving input |
| 48 | ENB | Signal to settle the horizontal display position |
| 49 | GND | System ground pin of the IC. Connect to system ground. |
| 50 | GND | System ground pin of the IC. Connect to system ground. |
Especificações Gerais
| Item | Dimensão | Unidade |
|---|---|---|
| Tamanho | 5,7 | polegadas |
| Matriz de pontos | 320 × RGB × 240 (TFT) | pontos |
| Dimensão do módulo | 141.12(W) × 101.55(H) × 6.5(D) | mm |
| Área ativa | 115.2 × 86.40 | mm |
| Distância entre pontos | 0.12 × 0.36 | mm |
| Tipo LCD | TFT, Branco, Transmissivo | |
| Direção de exibição | 12 o'clock | |
| Direção de inversão de escala cinza | 6 o'clock | |
| TFT IC do controlador | HX8218+HX8615 ou equivalente | |
| Interface | 24-bit RGB | |
| Relação de aspecto | 4:3 | |
| Tipo de luz de fundo | LED, Branco | |
| Painel de toque | painel de toque resistivo | |
| Superfície | Anti-Refletor | |
Classificações Máximas Absolutas
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -20 | － | +70 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
Características Eletrônicas
| Item | Symbol | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VCC | － | 3.2 | 3.3 | 3.4 | V |
| Input High Volt. | VIH | － | 0.7 Vcc | － | Vcc | V |
| Input Low Volt. | VIL | － | 0 | － | 0.3 Vcc | V |
| LCD Driving Supply Voltage | VGH *1 | Ta=25℃ | 15 | 16 | 17 | V*3 |
| VGL*2 | -6 | -5 | -4 | |||
| VcomH | - | 4.5 | - | |||
| VcomL | - | -0.5 | - | |||
| Supply Current | IVCC | VCC=3.3V | - | 30 | 45 | mA |
