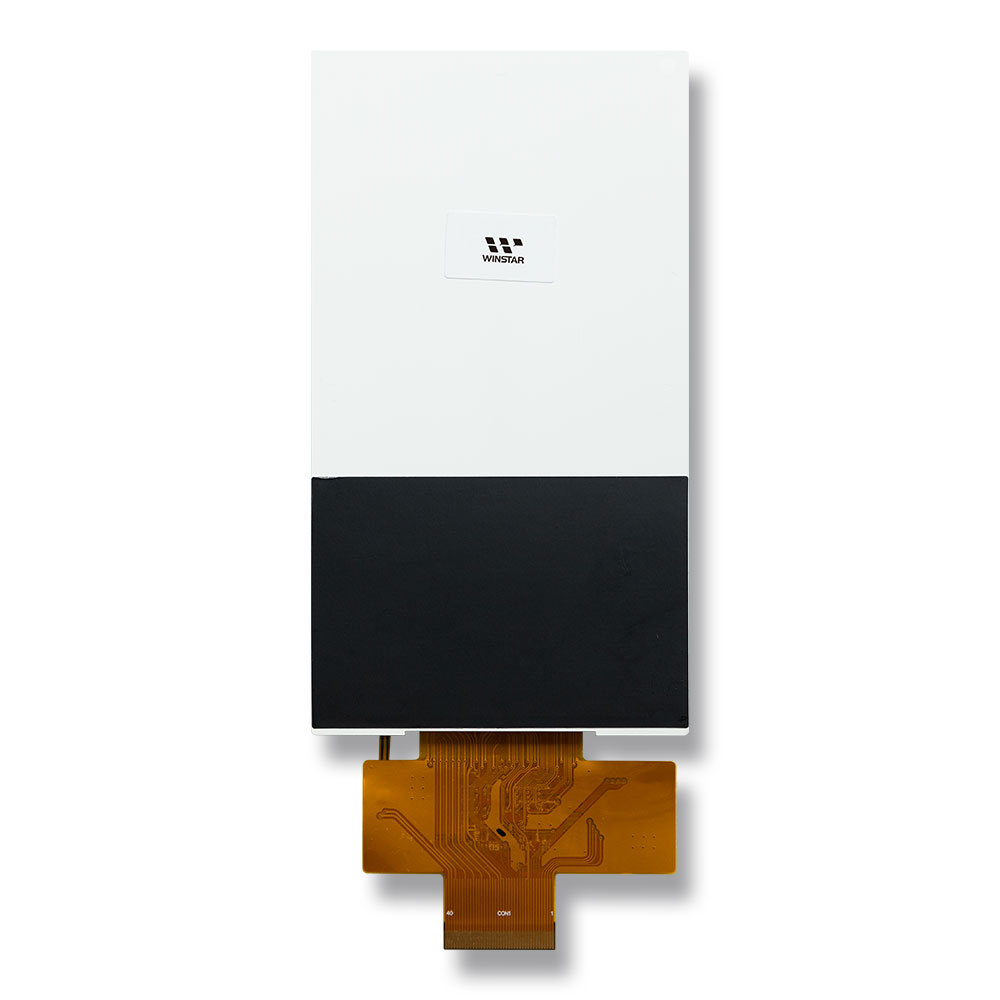

IPS MIPI TFT-LCD 720x1280 de 5 polegadas
Model No. WF50DTYA3MNN0
►Tamanho : 5 polegadas
►Resolução : 720×1280 pontos
►Direção de exibição : IPS
►Interface : MIPI DSI
►Driver IC:ILI9881C
►Placa de controle: Não
►Brilho(cd/m²): 300
►Controlador integrado : Não
►Tela de toque: Sem tela de toque
Descrição
O WF50DTYA3MNN0 é um módulo de display IPS TFT-LCD de 5 polegadas projetado para o modo retrato, ostentando uma resolução de 720 x 1280 pixels com uma proporção de 16:9. Sua interface MIPI DSI proporciona comunicação eficiente e suporta uma variedade de formatos de codificação de dados. O painel IPS oferece um amplo ângulo de visão de 80 graus em todas as direções (Esquerda: 80 / Direita: 80 / Cima: 80 / Baixo: 80).
Operando em uma faixa de temperatura de -20°C a +70°C, com temperaturas de armazenamento variando de -30°C a +80°C, este módulo é adequado para ambientes diversos. Sua dimensão compacta é de 66,10 x 120,4 mm, apresentando uma área ativa (AA) de 62,1 x 110,4 mm. O circuito integrado do driver, ILI9881C, contribui para sua eficiente performance.
Com uma alimentação para a faixa analógica ajustada entre 2,5V e 3,6V, com valores típicos de 3,3V, este Painel de Exibição LCD MIPI de 5 polegadas entrega um brilho de 300 cd/m² (valor típico) e uma taxa de contraste de 800:1 (valor típico). O módulo TFT suporta uma interface serial MIPI DSI de 4 vias, oferecendo vantagens como baixo consumo de energia, altas taxas de transmissão e resistência a ruídos e interferências. Essas características o tornam adequado para aplicações de baixo consumo de energia.

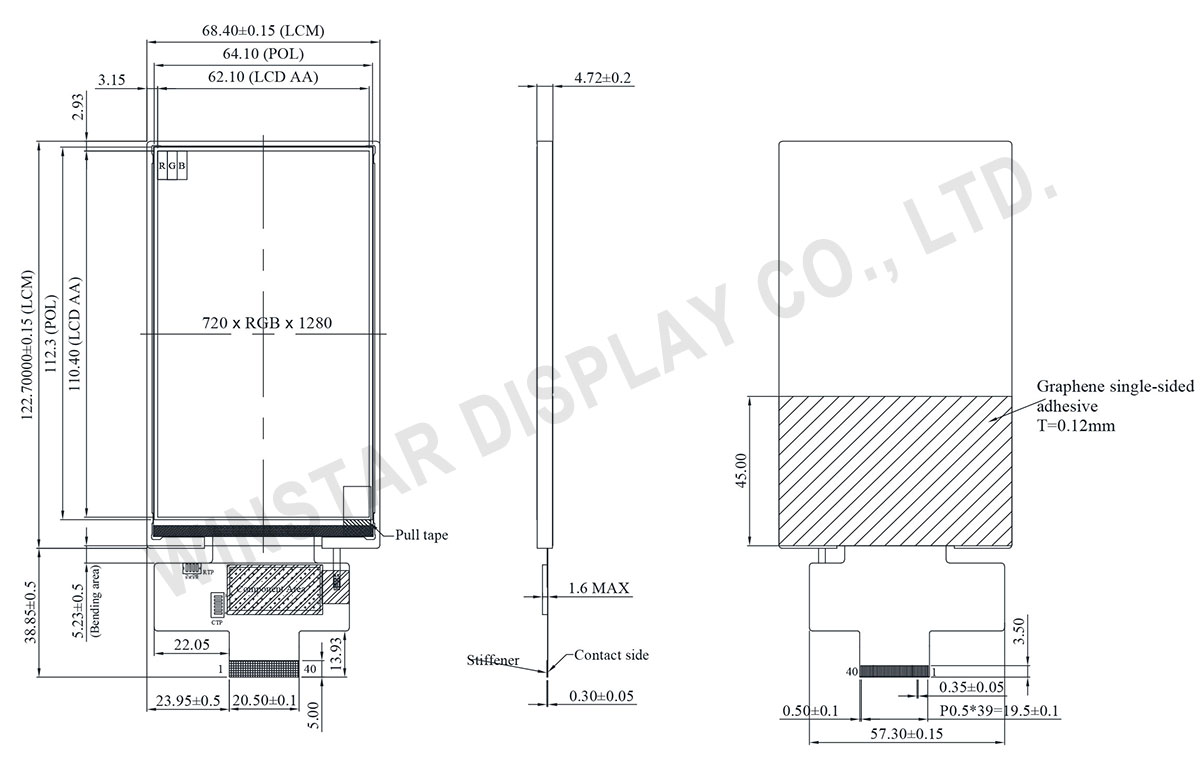

DRAWING
SPECIFICATIONS
Função do pino de interface
LCM PIN Definition
Pin | Símbolo | Função |
---|---|---|
1 | NC/TP_GND | No connection |
2 | NC/TP_SDA | No connection |
3 | NC/TP_SCL | No connection |
4 | NC/TP_INT | No connection |
5 | NC/TP_RST | No connection |
6 | NC/YU | No connection |
7 | NC/XL | No connection |
8 | NC/YD | No connection |
9 | NC/XR | No connection |
10-11 | VCI | Power supply for analog circuits. Connect to an external power supply of 2.5V to 3.6V |
12-13 | NC | No connection |
14 | RESET | The external reset input Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. Fix to VDDI level when not in use. |
15 | TE | Tearing effect output pin. Leave the pin open when not in use. |
16 | NC | No connection |
17-18 | GND | Power ground |
19-20 | IOVCC | Power supply for analog circuits. Connect to an external power supply of 1.65V to 3.6V |
21 | GND | Power ground |
22 | D3P | MIPI DSI differential data pair. (Data lane 3) |
23 | D3N | |
24 | GND | Power ground |
25 | D2P | MIPI DSI differential data pair. (Data lane 2) |
26 | D2N | |
27 | GND | Power ground |
28 | CLKP | MIPI DSI differential clock pair |
29 | CLKN | |
30 | GND | Power ground |
31 | D1P | MIPI DSI differential data pair. (Data lane 1) |
32 | D1N | |
33 | GND | Power ground |
34 | D0P | MIPI DSI differential data pair. (Data lane 0) |
35 | D0N | |
36-37 | GND | Power ground |
38 | LED+ | Power for LED backlight anode |
39 | LED1- | Power for LED1 backlight cathode |
40 | LED2- | Power for LED2 backlight cathode |
Especificações Gerais
Item | Dimensão | Unidade |
---|---|---|
Tamanho | 5 | polegadas |
Matriz de pontos | 720× 3(RGB) × 1280 | pontos |
Dimensão do módulo | 66.10 (W) × 120.4 (H) ×1.85 | mm |
Área ativa | 62.1 (W) × 110.4 (H) | mm |
Distância entre pontos | 0.08625(W) ×0.08625(H) | mm |
Tipo LCD | TFT, Preto, Transmissivo | |
Direção de exibição | 80/80/80/80 | |
Relação de aspecto | 16:9 | |
TFT IC do controlador | ILI9881C ou equivalente | |
TFT Interface | MIPI | |
Tipo de luz de fundo | LED, Branco | |
Painel de toque | Sem painel de toque | |
Superfície | Reflexo |
Classificações Máximas Absolutas
Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
---|---|---|---|---|---|
Temperatura de operação | TOP | -20 | - | +70 | ℃ |
Temperatura de armazenamento | TST | -30 | - | +80 | ℃ |
Características Eletrônicas
1. Typical Operation Conditions
Item | Símbolo | Valor | Unidade | ||
---|---|---|---|---|---|
Valor Min | Valor Típico | Valor Máximo | |||
Power supply for analog circuit | VCI | 2.5 | 3.3 | 3.6 | V |
Power supply for logic circuit | IOVCC | 1.65 | 1.8 | 3.6 | V |
Current for Driver | IDD | - | 44 | mA |
2. Backlight Driving Conditions
Parameter | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
---|---|---|---|---|---|
LED current | ILED | - | 40 | - | mA |
LED voltage | VLED+ | 19.6 | - | 23.8 | V |
LED Life Time | 30,000 | - | - | Hr |
