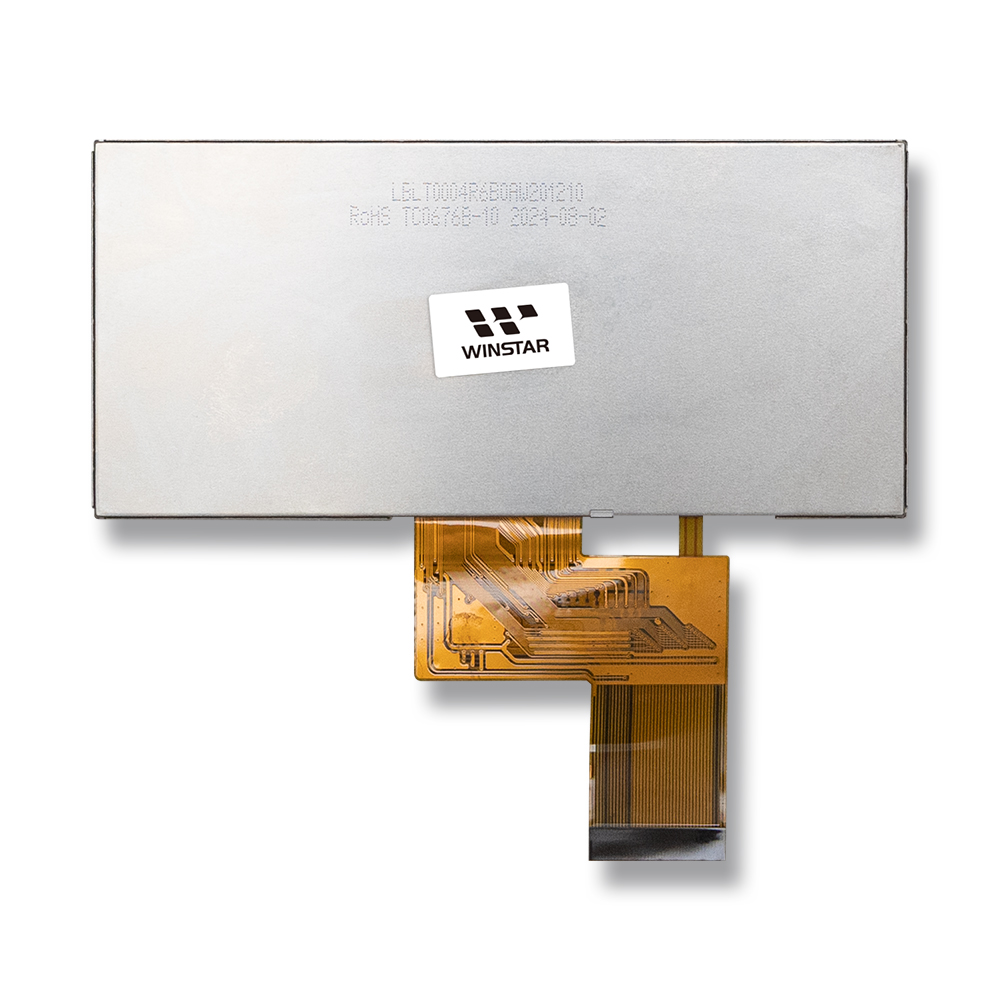

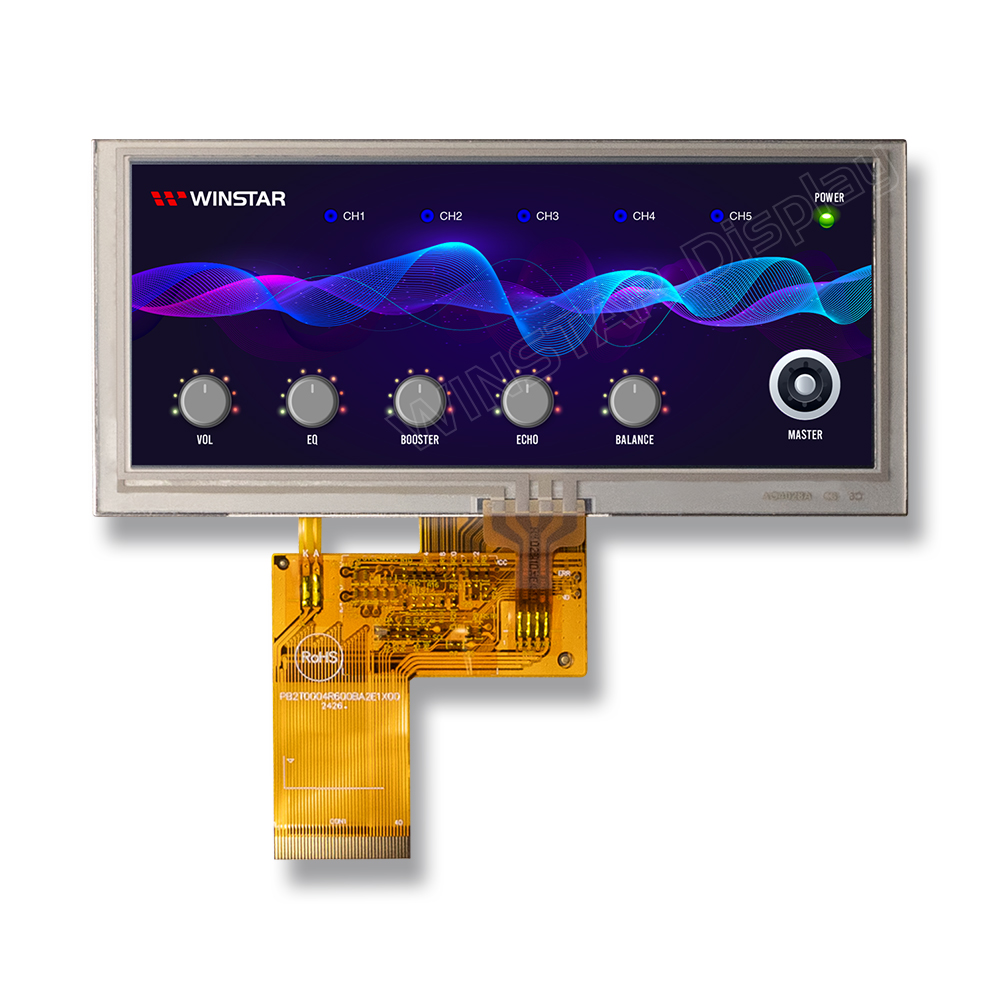

Display IPS TFT tipo barra de 4,6 polegadas 800x320 com toque resistivo

Model No. WFN0460B2T0YADNT000

►Tamanho: 4,6 polegadas
►Resolução : 800x320 pontos
►Direção de exibição: IPS
►Interface : RGB
►Driver IC : ST7262
►Placa de controle: Não
►Brilho (cd/m²) : 350
►Quadro com furo passante: Não
►Tela de toque: Painel de toque resistivo

Descrição

O WFN0460B2T0YADNT000 é um display TFT LCD IPS tipo barra de 4,6 polegadas com resolução de 800x320, utilizando um painel IPS para amplos ângulos de visão (80/80/80/80) e brilho de 350 cd/m². Adota um TFT transmissivo normalmente preto com controlador ST7262 e suporta interface RGB de 24 bits.

Este modelo possui painel táctil resistivo, oferecendo entrada táctil precisa adequada para aplicações que preferem toque resistivo.

Com dimensões compactas, proporção tipo barra e tratamento anti-reflexo, este display é ideal para layouts horizontais ou espaços limitados. É particularmente indicado para mixers DJ, teclados digitais, mixers de áudio, sistemas de controle industrial, dispositivos médicos, quiosques de autoatendimento e outros equipamentos que necessitam de funcionalidade tátil resistiva confiável.

Para aplicações que requerem toque capacitivo e maior brilho, o modelo WFN0460B2S0YADNC000 da mesma série está disponível como alternativa.

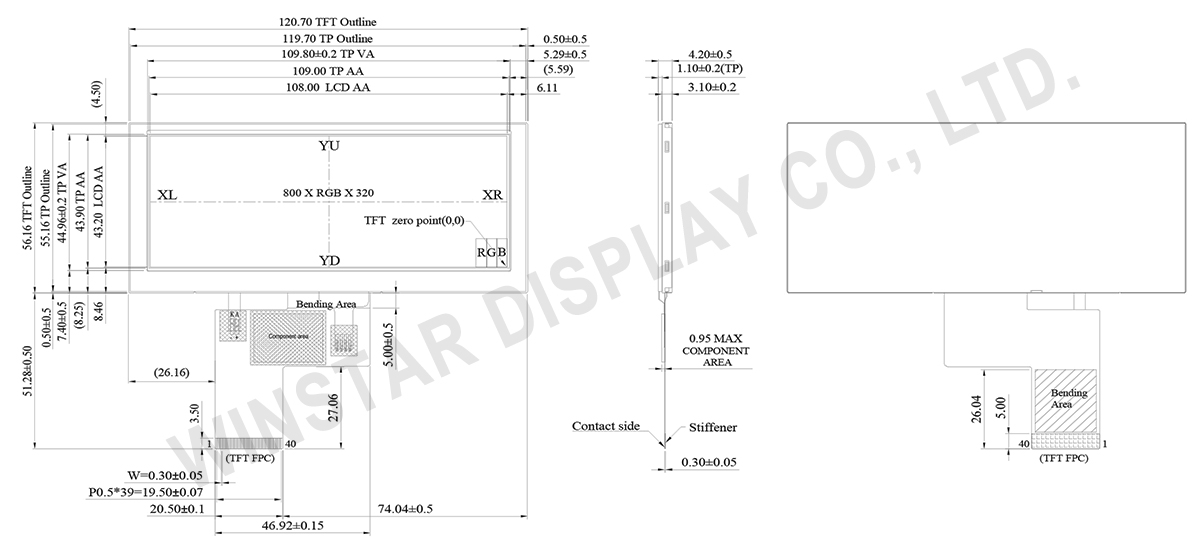

DRAWING

4.6-inch 800x320 Bar Type IPS TFT Display with Resistive Touch - WFN0460B2T0YADNT000

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 4.6 polegadas
Matriz de pontos 800 × RGB × 320(TFT) pontos
Dimensão do módulo 120.7 (W) × 56.16 (H) × 4.2 mm
Área ativa 108.0 (W) × 43.2 (H) mm
Distância entre pontos 0.135(W) × 0.135(H) mm
Tipo LCD TFT, Preto, Transmissivo
Direção de exibição 80/80/80/80
Relação de aspecto Bar Type
IC de driver TFT ST7262 ou equivalente
Interface TFT 24 bit R.G.B.
Tipo de luz de fundo LED, Branco
Painel de toque painel de toque resistivo
Superfície Anti-Refletor

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Condições de operação típicas

Item Símbolo Valor Padrão Unidade
Valor Min Valor Típico Valor Máximo
Power voltage VCC 3.1 3.3 3.6 V
Current for Driver(Black) ICC - 56.0 85.0 mA


Condições de acionamento da retroiluminação

Item Símbolo Valor Padrão Unidade
Valor Min Valor Típico Valor Máximo
Voltage for LED backlight VLED 16.2 18.0 19.8 V
Current for LED backlight ILED - 40 - mA
LED life time - 50,000 - - Hr

Função do pino de interface

Definição dos Pinos LCM

Pin Símbolo Função
1 VLED- Power for LED backlight (Cathode)
2 VLED+ Power for LED backlight (Anode)
3 GND Power Ground
4 VCC Power voltage
5 R0 Red data (LSB)
6 R1 Red data
7 R2 Red data
8 R3 Red data
9 R4 Red data
10 R5 Red data
11 R6 Red data
12 R7 Red data(MSB)
13 G0 Green data(LSB)
14 G1 Green data
15 G2 Green data
16 G3 Green data
17 G4 Green data
18 G5 Green data
19 G6 Green data
20 G7 Green data(MSB)
21 B0 Blue data(LSB)
22 B1 Blue data
23 B2 Blue data
24 B3 Blue data
25 B4 Blue data
26 B5 Blue data
27 B6 Blue data
28 B7 Blue data(MSB)
29 GND Power Ground
30 DCLK Sample clock
31 DISP Display on/off
32 HSYNC Horizontal sync signal applied to the RGB interface, default is negative polarity.
33 VSYNC Vertical sync signal applied to the RGB interface, default is negative polarity.
34 DE Data input enable
35 NC No connection
36 GND Power Ground
37 NC No connection
38 NC No connection
39 NC No connection
40 NC No connection
