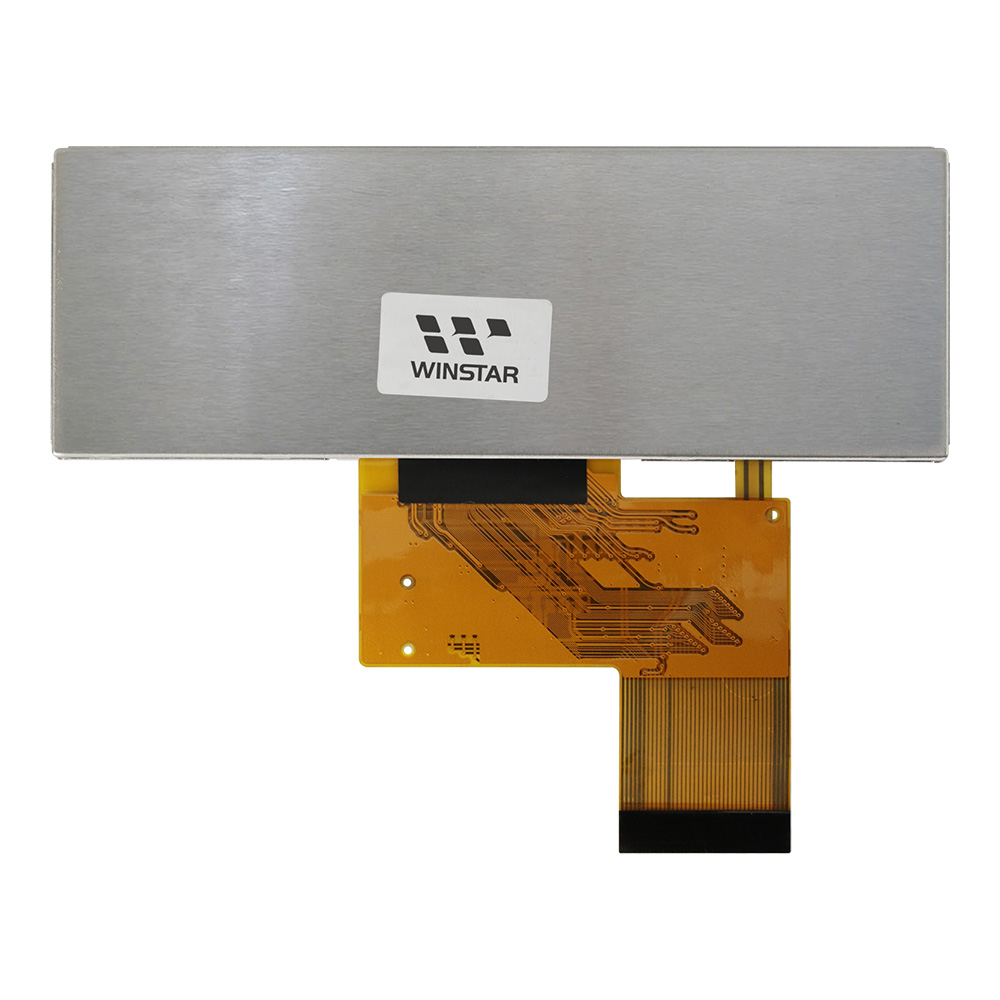

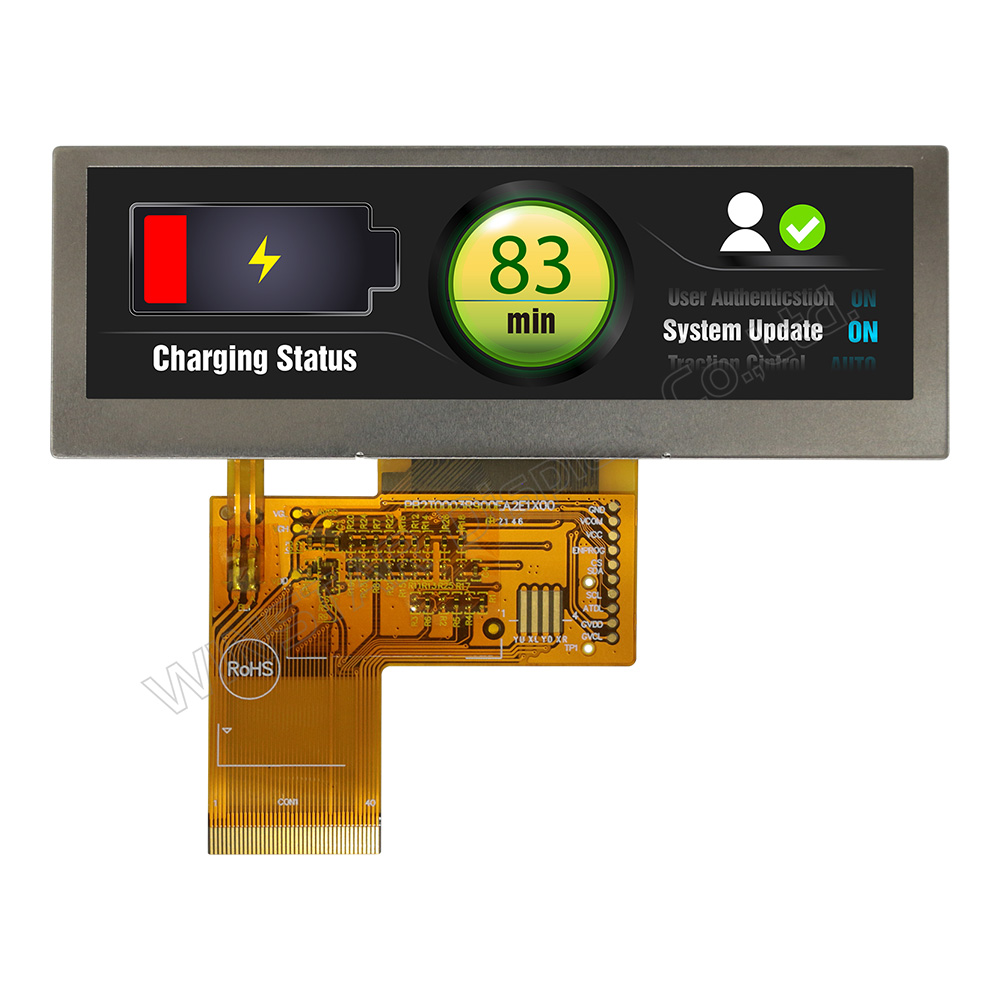

Display TFT Tipo Barra IPS alto Brilho de Ampla Temperatura 3,9"

Model No. WF39ESWASDNN0

►Tamanho: 3,9 polegadas
►Resolução : 480x128 pontos
►Direção de exibição: 80/80/80/80
►Interface : 24-bit RGB
►Driver IC : SC7283
►Placa de controle: Não
►Brilho(cd/m²) : 1000
►Quadro com furo passante: Não
►Temperatura de operação : -30~+85 °C

Descrição

O WF39ESWASDNN0 é um display TFT LCD de alta luminosidade de 3,9 polegadas, com resolução de 480×128 pontos e superfície antirreflexo. Ele oferece uma alta luminosidade de 1000 nits (valor típico), garantindo visibilidade vívida mesmo em ambientes com intensa luz ambiente. Este display também possui uma relação de contraste típica de 800:1, proporcionando texto nítido e imagens vibrantes para uma experiência de visualização mais envolvente.

O módulo é equipado com um painel IPS, oferecendo ângulos de visão amplos de 80/80/80/80 graus (valor típico). Esse recurso garante uma qualidade de imagem clara e consistente de vários ângulos, tornando-o ideal para aplicações de visualização de múltiplos ângulos, onde clareza e precisão de cores são essenciais. Com sua tecnologia IPS, o display garante mínima mudança de cor, mesmo em posições fora do centro.

Com o IC driver SC7283, o módulo suporta interfaces RGB de 24 bits, permitindo integração sem esforço com uma variedade de sistemas. A tensão de fornecimento para o LCM (VCC) é entre 3V e 3,6V. Este módulo TFT opera em uma ampla faixa de temperatura, de -30°C a +85°C, e pode ser armazenado dentro da mesma faixa, garantindo desempenho confiável em diversas condições ambientais.

DRAWING

3.9 High Brightness, Wide Temperature 480x128 IPS TFT Display - WF39ESWASDNN0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 3.9 polegadas
Matriz de pontos 480 x RGB x 128(TFT) pontos
Dimensão do módulo 105.5(W) x 37.0(H) x 3.05(D) mm
Área ativa 95.04 x 25.34 mm
Distância entre pontos 0.198 x 0.198 mm
Tipo LCD TFT, Preto, Transmissivo
Direção de exibição 80/80/80/80
Relação de aspecto Bar Type
Driver IC SC7283 ou equivalente
Interface 24-bit RGB
Tipo de luz de fundo LED, Branco
Painel de toque Sem painel de toque
Superfície Anti-Refletor

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -30 +85
Temperatura de armazenamento TST -30 +85

Características Eletrônicas

Operating conditions

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage For LCM VCC 3.0 - 3.6 V
Supply Current For LCM ICC - 20 30 mA

Função do pino de interface

LCM PIN Definition

Pin Símbolo Função
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Power ground
4 VCC Power voltage
5 R0 Red data
6 R1 Red data
7 R2 Red data
8 R3 Red data
9 R4 Red data
10 R5 Red data
11 R6 Red data
12 R7 Red data
13 G0 Green data
14 G1 Green data
15 G2 Green data
16 G3 Green data
17 G4 Green data
18 G5 Green data
19 G6 Green data
20 G7 Green data
21 B0 Blue data
22 B1 Blue data
23 B2 Blue data
24 B3 Blue data
25 B4 Blue data
26 B5 Blue data
27 B6 Blue data
28 B7 Blue data
29 GND Power ground
30 DCLK Pixel clock input pin
31 DISP DISP sets the display mode.
DISP Function Description
L Standby mode
H Normal display mode
32 HSYNC Horizontal sync signal, default is negative polarity.
33 VSYNC Vertical sync signal, default is negative polarity.
34 NC No connection
35 NC No connection
36 GND Power ground
37 NC(XR) No connection
38 NC(YD) No connection
39 NC(XL) No connection
40 NC(YU) No connection
