Display RS485, Display Modbus 10,1 polegadas
Model No. WL0F00101000JGDAASA00
►TFT Tamanho: 10,1 polegadas
►TFT Resolução: 1024×600 pontos
►TFT Direção de exibição: IPS
►TFT Tela de Toque: Com painel de toque capacitivo
►Communication Interface: RS485
►Protocolo: Modbus
►Brilho (cd/m²): 400
Descrição
O modelo WL0F00101000JGDAASA00 é um display TFT de 10,1 polegadas da série de Display Inteligente RS485 que executa o protocolo Modbus via comando RS485 para reproduzir o conteúdo de exibição na tela e retornar os dados de eventos de toque com objetos de protocolo.
O modelo WL0F00101000JGDAASA00 é integrado com um módulo TFT padrão WF101JTYAHLNB0 de 10,1 polegadas e um PCBA de 4 camadas com código de firmware integrado que é desenvolvido pela equipe de PD da WINSTAR. Esta TFT de 10,1" da série de Display Inteligente RS485 é um produto fácil de usar, que permite aos clientes de criarem a sua própria interface de usuário IU sem escrever uma linha de código de forma econômica. Este Display Inteligente de 10,1" pode usar o computador com o dongle USB2RS-485 ou mesmo a escala MCU como plataforma HOST.
Os produtos de Display Inteligente são projetados com um controlador STMicroelectronics (ST) que suporta ferramentas de desenvolvimento ST como TouchGFX e STM32CubeIDE. Você também pode usar ferramentas ST para projetar módulos de Display Inteligente da Winstar além do construtor GUI.
- TouchGFX: Uma estrutura de software gráfica gratuita e avançada optimizada para micro-controladores STM32.
- STM32CubeIDE: Uma plataforma de desenvolvimento avançada C/C++ com configuração periférica, geração de código, compilação de código, e recursos de depuração de erros para microcontroladores e microprocessadores STM32.
- STM32CubeMX: Uma ferramenta gráfica que permite uma configuração facilitada dos microcontroladores STM32, bem como a geração do código C de inicialização correspondente para o núcleo Arm® Cortex®-M ou uma árvore de dispositivos Linux® parcial para o núcleo Arm® Cortex®-A, por meio de um processo passo a passo.
- STM32CubeProg: Uma ferramenta de software completa e compatível com vários sistemas operacionais para programar produtos STM32. Ela oferece um ambiente fácil de usar e eficiente para leitura, gravação e verificação da memória do dispositivo através da interface de depuração (JTAG e SWD) e da interface do carregador de inicialização (UART, USB DFU, I2C, SPI e CAN).
Também disponibilizamos o código de amostra no Github para sua referência de projeto da plataforma ST: Link para o Github
A série de Display Inteligente RS485 da WINSTAR é realmente uma escolha "inteligente" para os clientes. Há muitas características e funções importantes para este novo display inteligente RS485 TFT de 10,1" lançado como mostrado abaixo:
- Tensão operacional 12V CC.
- Auto-teste de inicialização & Tela de Abertura (Splash)
- Interface de comunicação RS485 (EIA-485), Suporta o protocolo Modbus.
- Memória flash integrada, armazena a fonte e os Dados do Dicionário de Objetos
- Suporta a tela tátil Capacitiva Projetada (PCAP)
- Alarme incorporado.
- Suporta Multi-mestre.
- Desenhe a interface de usuário IU sem escrever uma linha de código através de um Construtor de GUI - (Interface Gráfica do Usuário) da WINSTAR! (►Link para Guia do Usuário GUI Builder)
A WWINSTAR já desenvolveu aplicativos Windows (GUI & GUI Builder) para projeto de GUI de Display Inteligente. O software construtor de interface gráfica de usuário GUI da WINSTAR foi projetado para que os clientes possam simular seu projeto de interface de usuário IU com antecedência usando a função de pré-visualização do Widget; além disso, os clientes podem criar seus objetos de interface de usuário IU ideais por si mesmos usando este software e depois fazer a simulação para verificar o projeto de interface do usuário IU sem o módulo de hardware. O software construtor de interface gráfica de usuário GUI da WINSTAR suporta apenas o sistema Windows; ele pode satisfaz o requisito What You See Is What You Get (WYSIWYG).
Experimente antes de comprar! Entre em contato conosco para baixar o aplicativo WINSTAR GUI Builder.
Também fornecemos um conjunto de demonstração com todos os acessórios necessários para você realizar seu design de GUI nos displays.

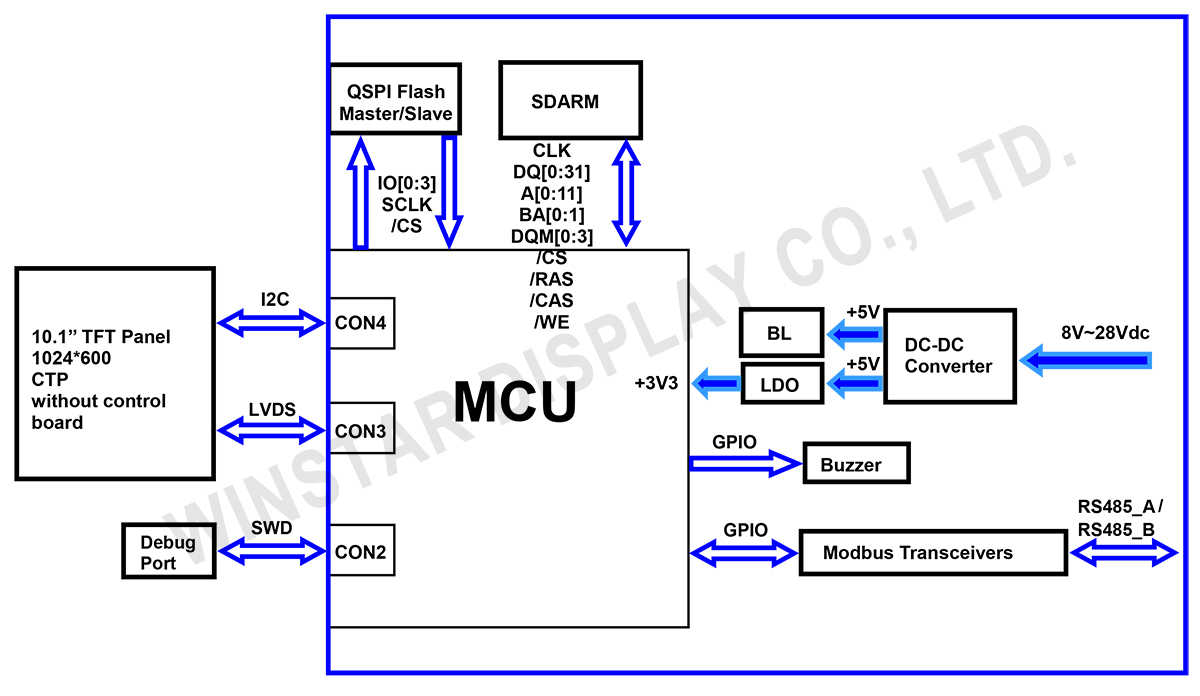

DRAWING
SPECIFICATIONS
Especificações Gerais
Item | Valor Padrão | Unidade |
---|---|---|
Operating voltage | 12 | Vdc |
Communication Interface | RS485 differential | - |
MCU | STM32F746 | N/A |
Flash Memory | 16 | MB |
SDRAM Frequency | 166 | Mhz |
Tamanho | 10.1 | polegadas |
Matriz de pontos | 1024 x RGB x 600(TFT) | pontos |
Dimensão do módulo | 235(W) x 143(H) x 23.13(D) | mm |
Área ativa | 222.72 (H) x 125.28(V) | mm |
Distância entre pontos | 0.2175(W) x 0.2088(H) | mm |
Brilho | Valor Min: 300; Valor Típico: 400 | cd/m2 |
Tipo LCD | TFT, Preto, Transmissivo | |
Ângulo de exibição | 85/85/85/85 | |
Relação de aspecto | 16:9 | |
Tela de Toque | With Projected Capacitive Touch Panel (PCAP) | |
Superfície | Reflexo |
Classificações Máximas Absolutas
Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
---|---|---|---|---|---|
Temperatura de operação | TOP | -20 | - | +70 | ℃ |
Temperatura de armazenamento | TST | -30 | - | +80 | ℃ |
Características Eletrônicas
Item | Símbolo | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
---|---|---|---|---|---|---|
Supply Voltage | VCC | - | 11.4 | 12 | 12.6 | V |
Supply LCM current | I(mA) | - | - | 435 | - | mA |
BOM
Item | Descrição |
---|---|
LCM | WF101JTYAHLNB0# |
PCBA | SV100101000JA00N0100 |
Função do pino de interface
CON1 definition
Pin | Symbol | Funkcja | Remark |
---|---|---|---|
1 | 12V | Power supply 12V input | Power |
2 | GND | Power supply GND input | Power |
3 | _ | _ | _ |
4 | _ | _ | _ |
5 | GND | Power supply GND input | Power |
6 | GND | Power supply GND input | Power |
7 | _ | _ | _ |
8 | _ | _ | _ |
9 | NC | _ | _ |
10 | _ | _ | _ |
11 | _ | _ | _ |
12 | GND | GND | GND |
13 | 5V | Power supply 5V output | Power |
14 | RS485_B | RS485 DATA- | I/O |
15 | RS485_A | RS485 DATA+ | I/O |
16 | GND | GND | GND |
CON2 definition
Pin | Symbol | Funkcja | Remark |
---|---|---|---|
1 | VDD3V | 3.3V power for JTAG interface | Output |
2 | JTAG_SWCLK | CLK pin for JTAG interface | Input |
3 | GND | GND for JTAG interface | Output |
4 | JTAG_SWDIO | Data pin for JTAG interface | I/O |
5 | NRST | Reset pin for JTAG interface | Input |
6 | GND | GND | Output |
7 | BOOT | Reserve | |
8 | BOOT0 | Reserve | |
9 | PA5 | Reserve | |
10 | PA6 | Reserve | |
11 | PA7 | Reserve | |
12 | PA8 | Reserve | |
13 | NC | _ | |
14 | NC | _ | |
15 | PA11 | Reserve | |
16 | PA12 | Reserve |
