Home Produtos Display OLED Display OLED Gráfico WEA160128B

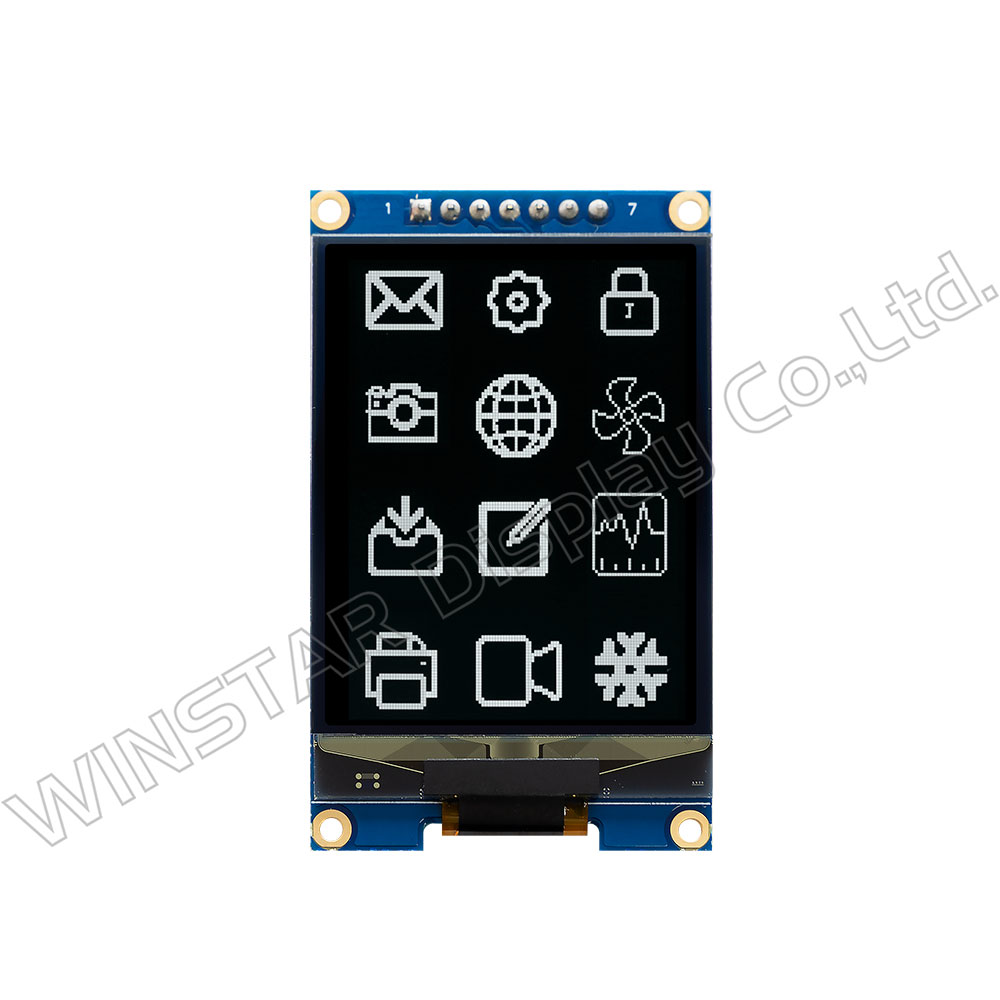

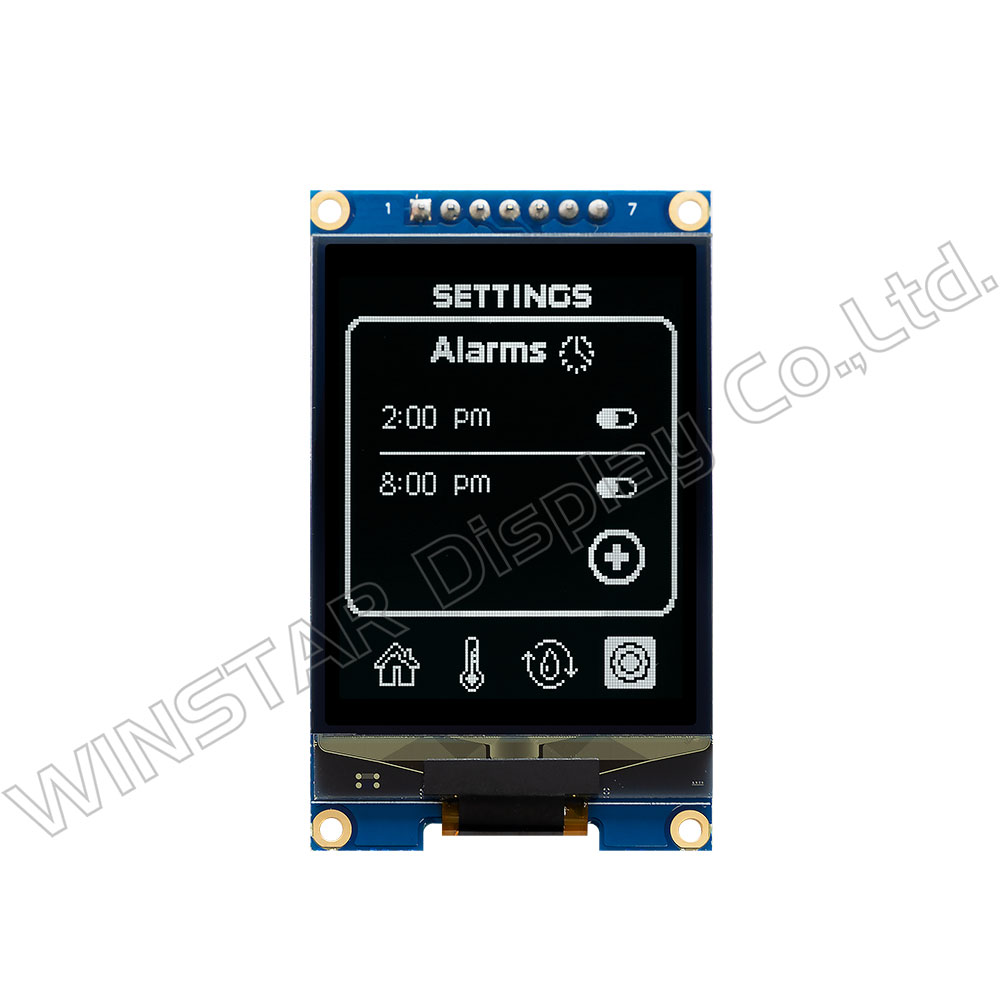

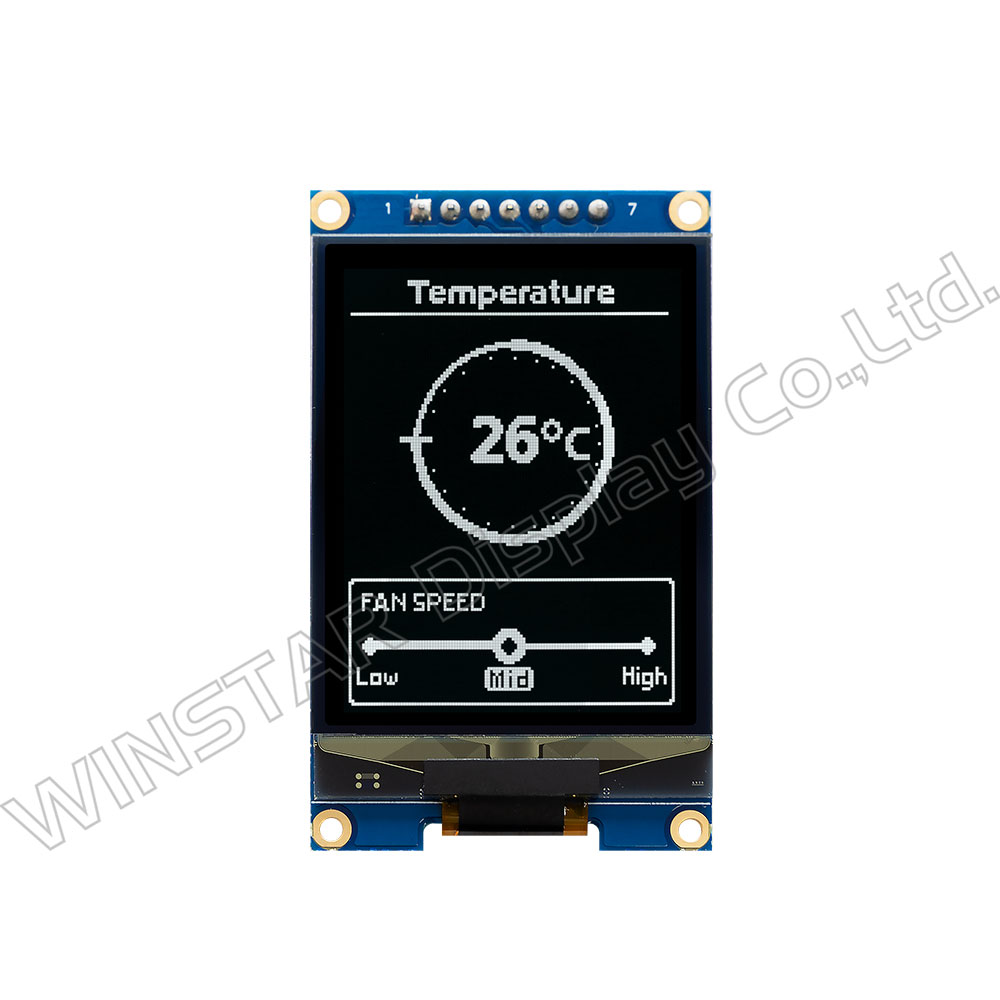

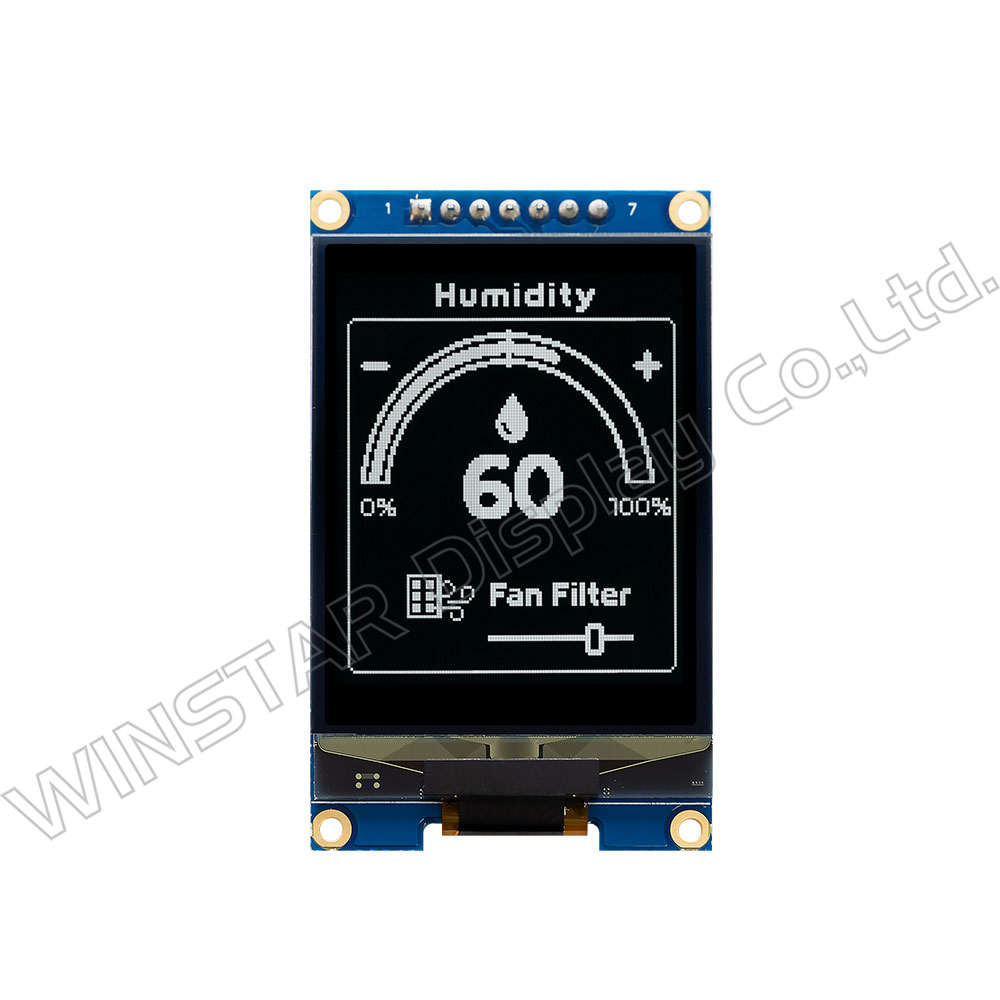

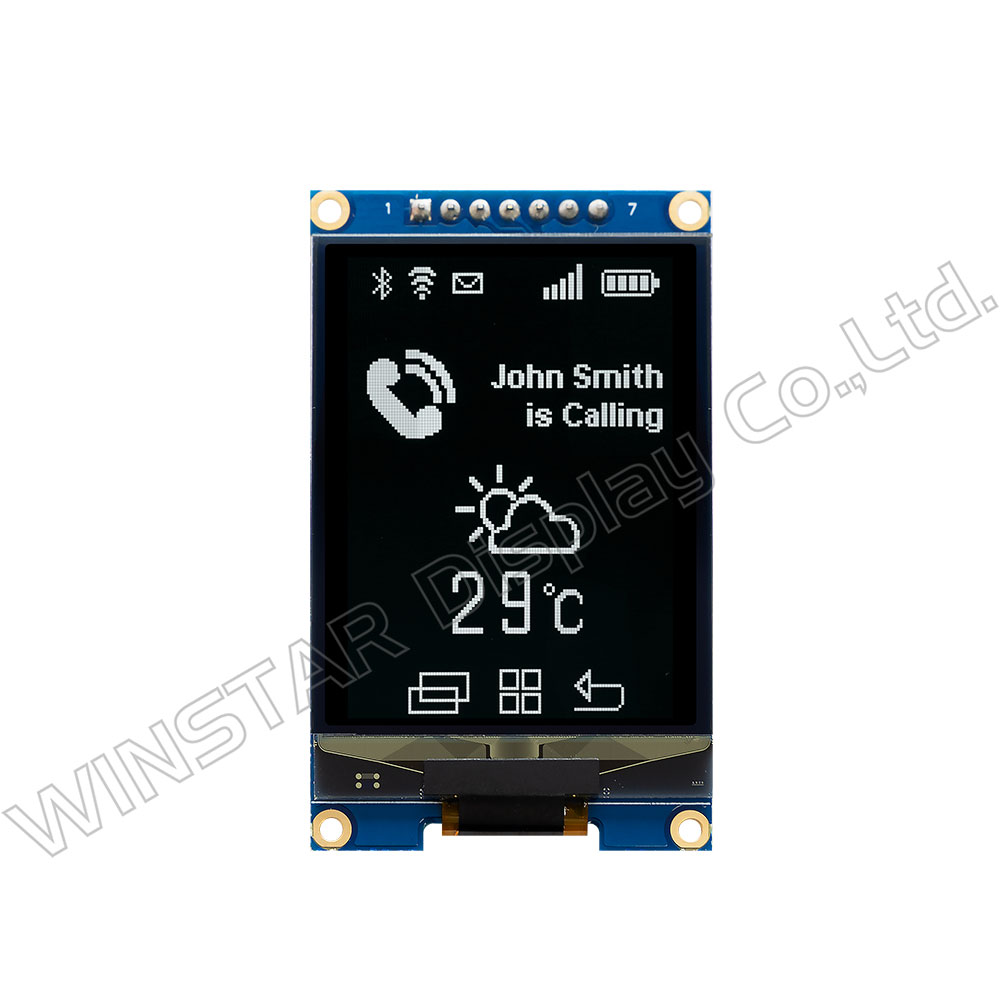

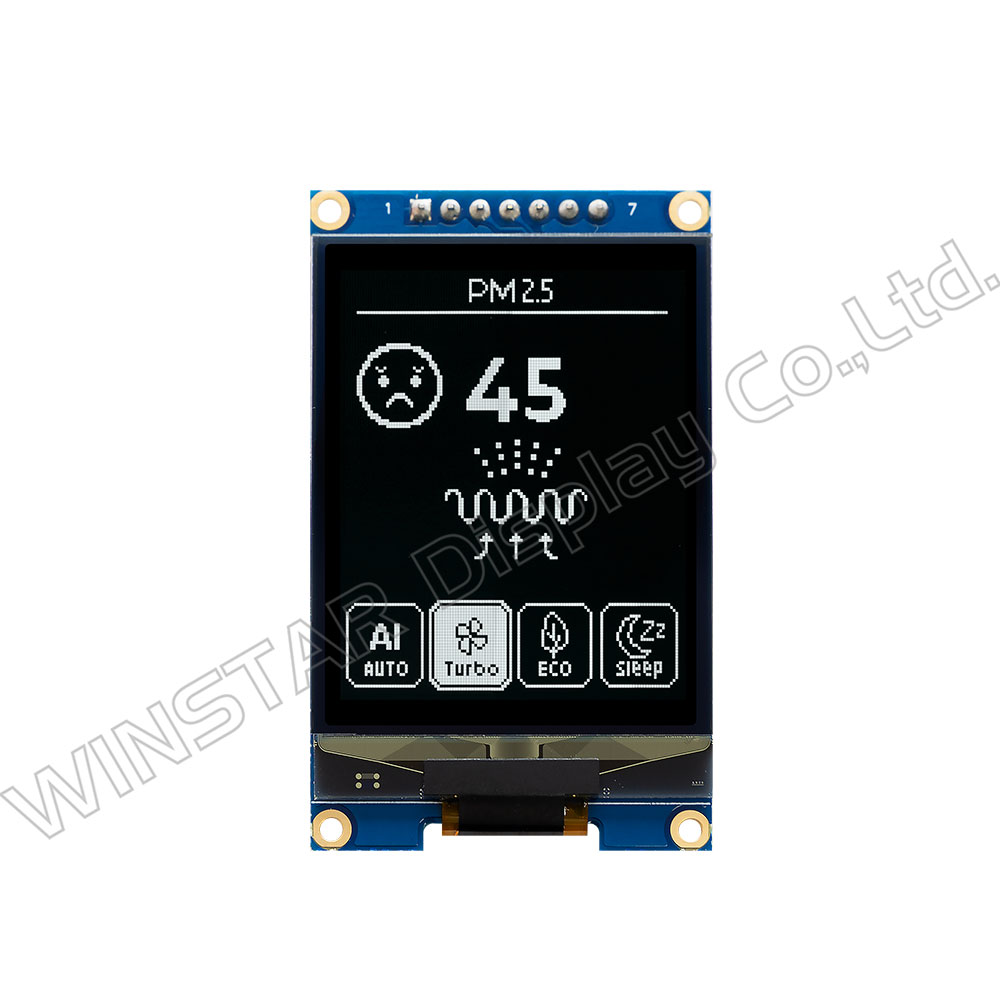

OLED gráfico de 1,92 polegadas COG+PCB 160x128 Suporta escala de cinza

Model No. WEA160128B

►Tipo: Gráfico
►Estrutura: COG+PCB
►Tamanho: 1.92 polegadas
►Matriz de pontos 160 x 128
►IC:CH1120
►Alimentação 3V
►1/128 duty
►Interface: SPI
►Display Color: Branco
►Suporte em escala de cinza

Descrição

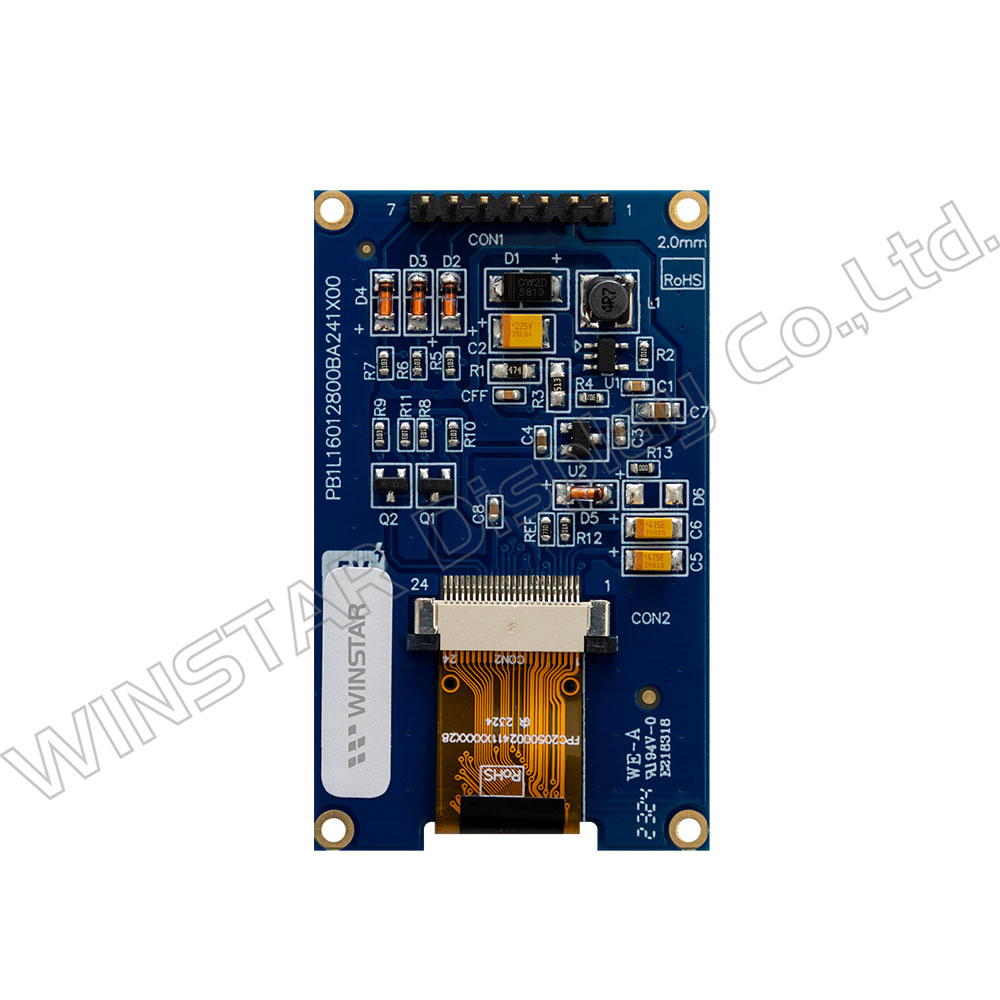

A resolução do módulo OLED da série WEA160128B é de 160x128 pontos, com um tamanho diagonal de 1,92 polegadas, e está integrada com o IC OLED CH1120. Suporta uma interface SPI de 4 fios, fornecendo excelente contraste de cores elevado (razão de contraste: 10.000:1), nitidez e consistência de imagem.A série de módulos OLED gráficos COG WEA160128B também apresenta uma placa de circuito impresso, fornecendo quatro furos para parafusos para que os clientes possam fixar o módulo com segurança em seus produtos de aplicação. Além disso, o modelo WEA160128B é um produto estendido do modelo WEO160128B, sendo a solução ideal para clientes que não necessitam de uma placa de circuito impresso.

Este módulo da série COG OLED de 1,92 polegadas pode ser aplicado em painéis de controle para equipamentos médicos, casas inteligentes, equipamentos de construção inteligente (incluindo residenciais e escritórios), gestão de iluminação, aquecedores, smartwatches, relógios esportivos e outros dispositivos.A voltagem de alimentação lógica para este COG OLED é de 3V a 3.3V, com um método de condução de 1/128, suporta 16 (4 bits) níveis de cinza, consumindo uma corrente de 160 mA (valor típico) com uma tela de 50%. A faixa de temperatura de operação do módulo varia de -40°C a +80°C, e sua faixa de temperatura de armazenamento varia de -40°C a +85°C.


OLED gráfico de 1,92 polegadas COG+PCB 160x128 Suporta escala de cinza - WEA160128B

DRAWING

1.92 inch 160x128 Graphic COG OLED Support Grayscale with PCB - WEA160128B
Data source ref:WEA160128BWPP3N00000

SPECIFICATIONS

Dados Mecânicos

Item Dimensão Unidade
Number of dots 160 x 128
Dimensão do módulo 34.90 x 57.80 x 5.36(Max) mm
Área ativa 28.908 x 39.34 mm
Tamanho do ponto 0.206 x 0.226 mm
Distância entre pontos 0.226 x 0.246 mm
Modo de exibição Matrice passive
Cor de exibição MonoChrome
Duty 1/128 Duty
Escala cinza 4 bits
OLED IC CH1120
OLED Interface SPI
Tamanho(diagonal) 1.92 polegadas

Classificações Máximas Absolutas

Item Símbolo Min Máximo Unidade
Supply Voltage For Logic VDD -0.3 6.5 V
Temperatura de operação TOP -40 +80
Temperatura de armazenamento TSTG -40 +85

Características Eletrônicas

Item Símbolo Condition Min Típico Máximo Unidade
Supply Voltage For Logic VDD 3.0 3.3 5.2 V
Input High Volt. VIH 0.8VDD VDD V
Input Low Volt. VIL VSS 0.2VDD V
Output High Volt. VOH IOH=-0.5mA 0.8VDD VDD V
Output Low Volt. VOL IOL=0.5mA VSS 0.2VDD V
Display 50% Pixel on IDD VDD=3.3V 160 240 mA

Função do pino de interface

Pin No. Símbolo Função
1 GND Ground for logic and analog. This pad should be connected to GND externally.
2 VDD Power supply for logic and input/output
3 SCL serial clock input
4 SI serial data input
5 ___
RES
This is a reset signal input pad. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level. This pin internal pull high.
6 A0 This is the Data/Command control pad that determines whether the data bits are data or a command.
A0 = “H”: the inputs at D0 and D1 are treated as display data.
A0 = “L”: the inputs at D0 and D1 are transferred to the command registers.
7 __
CS
This pad is the chip select input. When CS = “L”, then the chip select becomes active, and data/command I/O is enabled.
