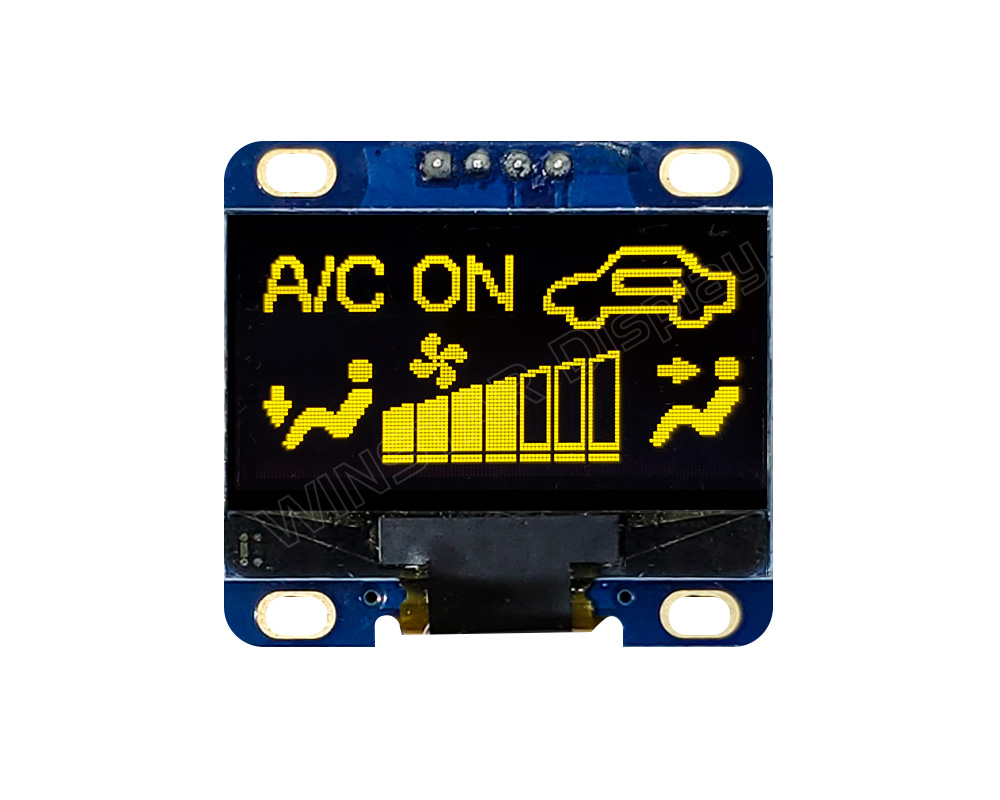

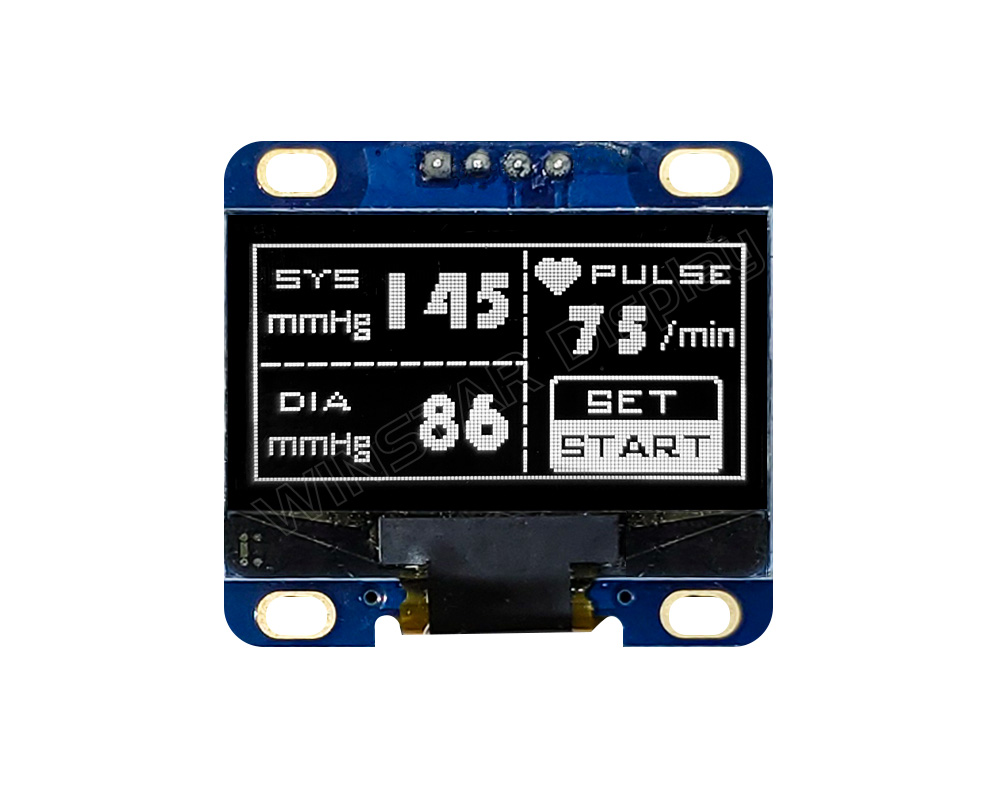

OLED Display Gráfico 128x64 de 1,28 polegadas com PCB,Interface I2C
Model No. WEA012864L(I2C)
►Tipo: Gráfico

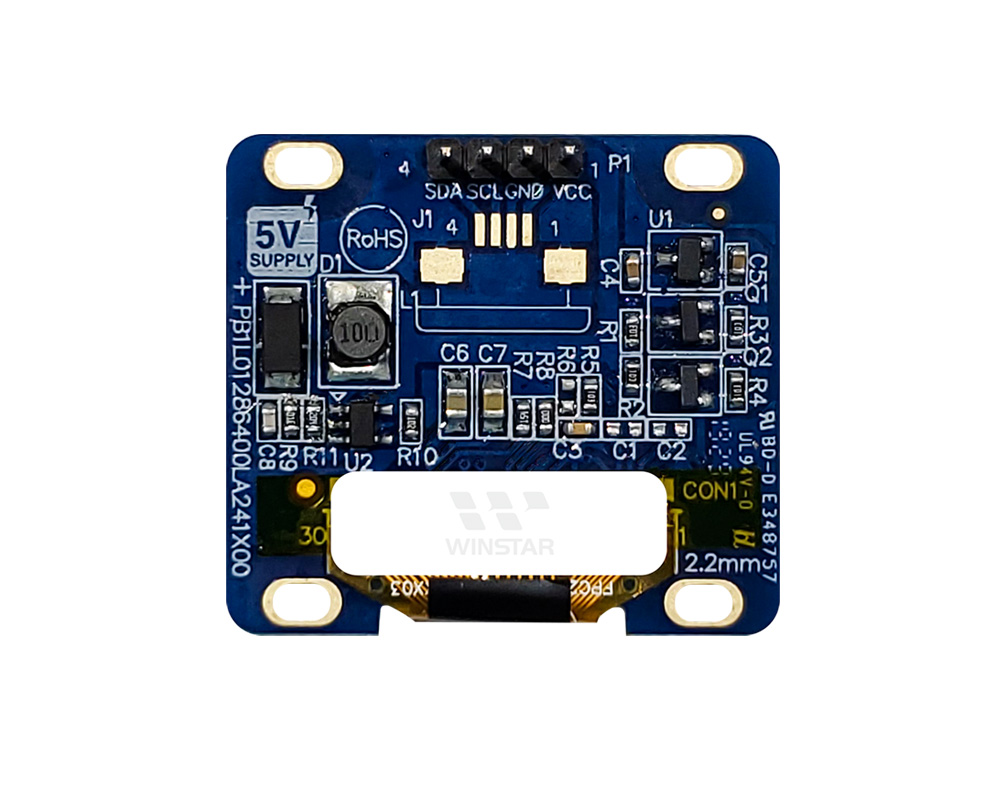

►Estrutura: COG+PCB
►Tamanho: 1,28 polegadas
►Matriz de pontos 128 x 64
►IC：SH1106
►Alimentação 3V/5V
►1/64 duty
►Interface: I2C
►Display Color: Branco / Amarelo / Céu azul
Descrição

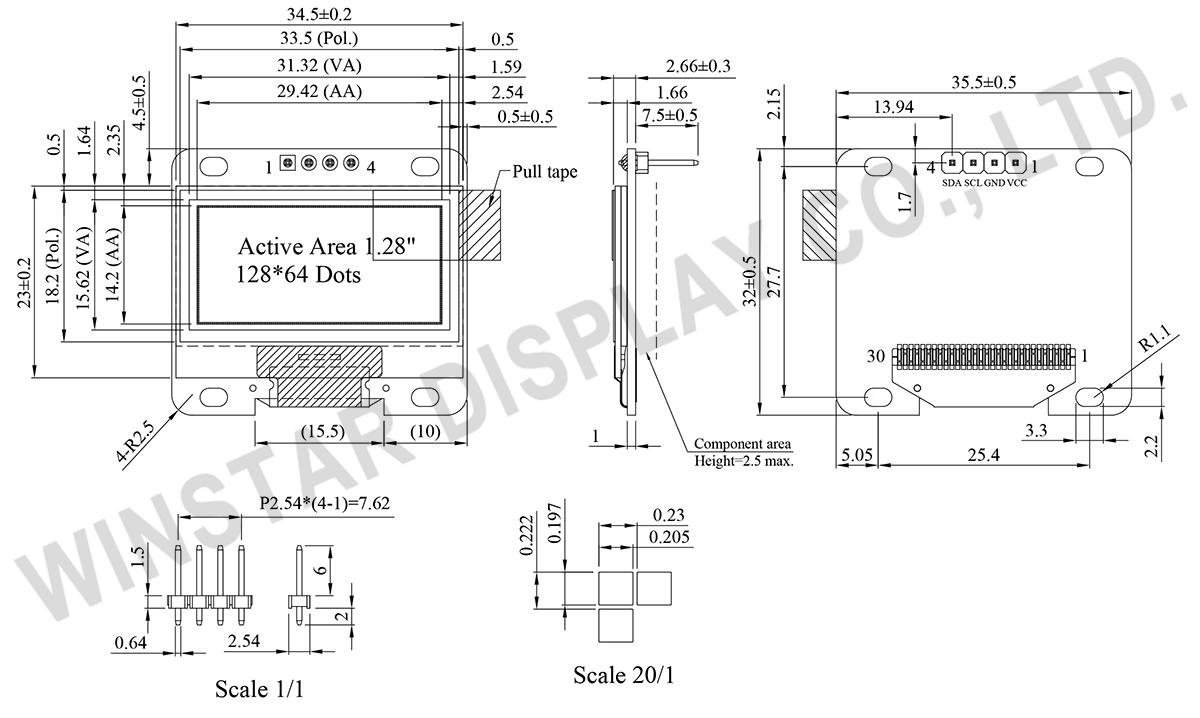

DRAWING
Data source ref: WEA012864LWPP3N00000
SPECIFICATIONS
Função do pino de interface
| No. | Símbolo | Função |
|---|---|---|
| 1 | VCC | Power supply input |
| 2 | GND | Ground |
| 3 | D0 | The serial clock input |
| 4 | D1 | The serial data input |
Dados Mecânicos
| Item | Dimensão | Unidade |
|---|---|---|
| Matriz de pontos | 128 × 64 Pontos | － |
| Dimensão do módulo | 35.50 × 32.00 × 2.66 | mm |
| Área ativa | 29.42 × 14.20 | mm |
| Tamanho do ponto | 0.205 × 0.197 | mm |
| Distância entre pontos | 0.230 × 0.222 | mm |
| Modo de exibição | Passive Matrix | |
| Cor de exibição | Monochrome | |
| Drive Duty | 1/64 Duty | |
| Controller IC | SH1106 | |
| Interface | I2C | |
| Tamanho | 1,28 polegadas | |
Classificações Máximas Absolutas
| Parameter | Símbolo | Valor Min | Valor Máximo | Unidade |
|---|---|---|---|---|
| Supply Voltage for Logic | VCC | 1.65 | 5.5 | V |
| Operating Temperature | TOP | -40 | +80 | °C |
| Storage Temperature | TSTG | -40 | +85 | °C |
Características Eletrônicas
DC Características Eletrônicas
| Item | Símbolo | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Supply Voltage for Logic | VCC | － | 2.9 | 3.3 | 5.2 | V |
| Input High Volt. | VIH | － | 0.8×VCC | － | VCC | V |
| Input Low Volt. | VIL | － | 0 | － | 0.2×VCC | V |
| Output High Volt. | VOH | － | 0.8×VCC | － | VCC | V |
| Output Low Volt. | VOL | － | 0 | － | 0.2×VCC | V |
| 50% Check Board operating Current | ICC | VCC =3.3V | - | 25 | 37.5 | mA |
