Home Produtos Tela LCD LCD Gráfico WG12232L

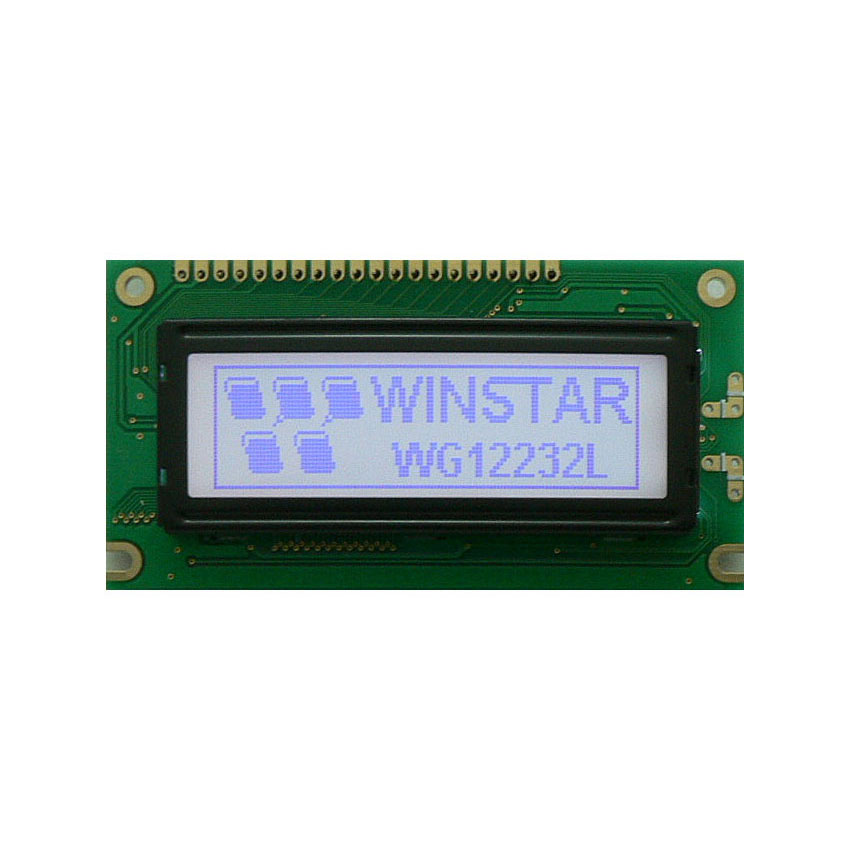

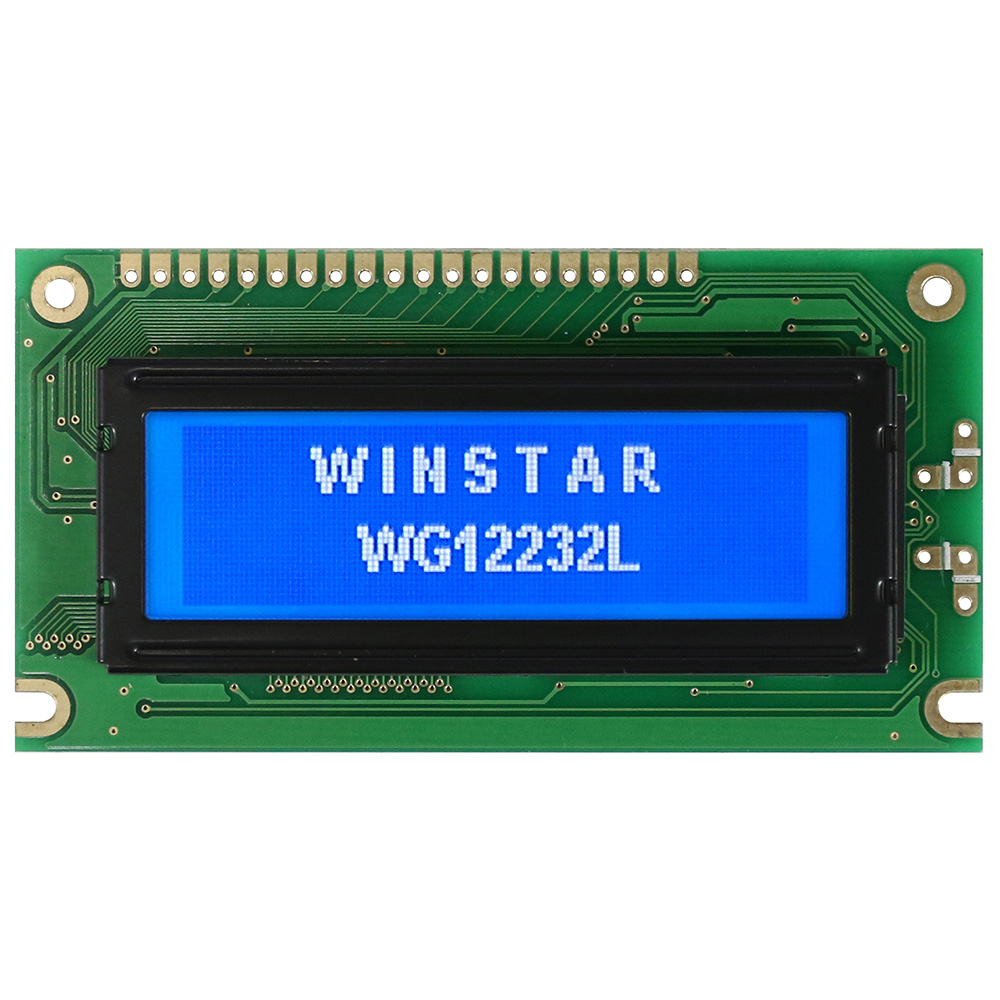

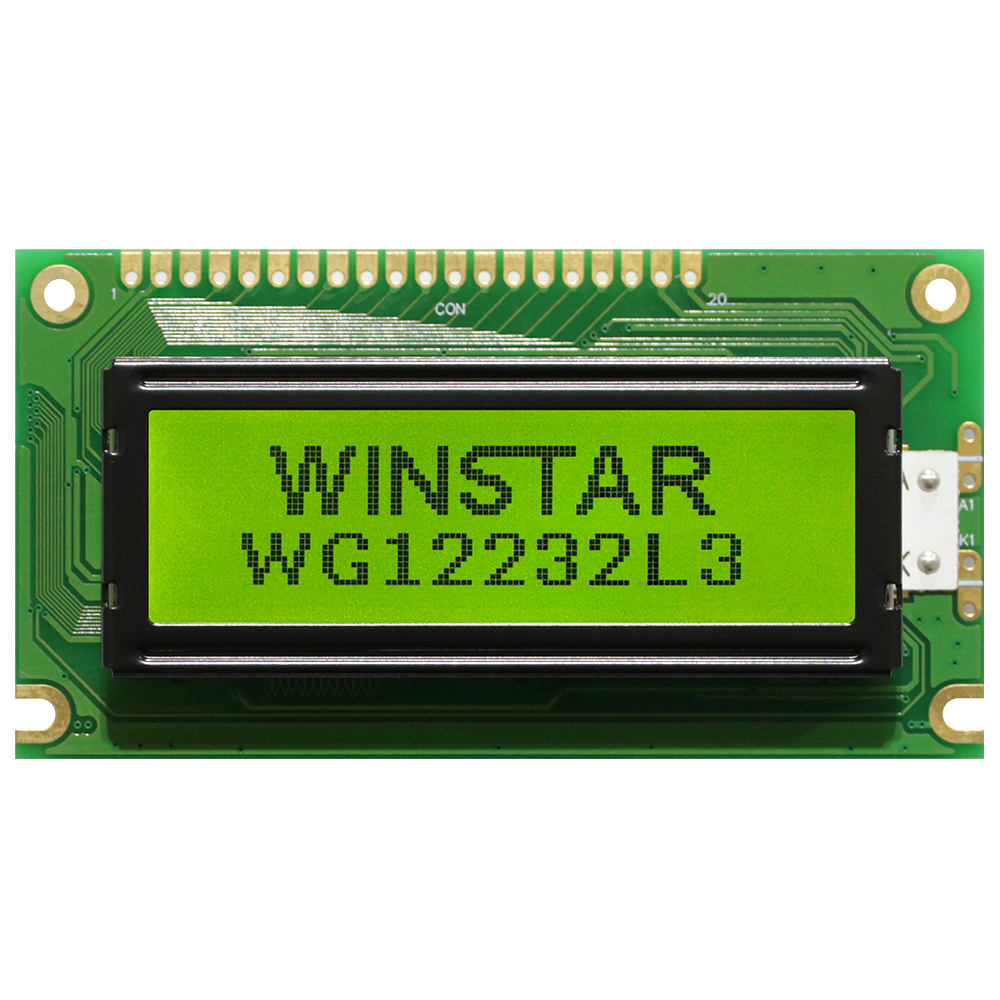

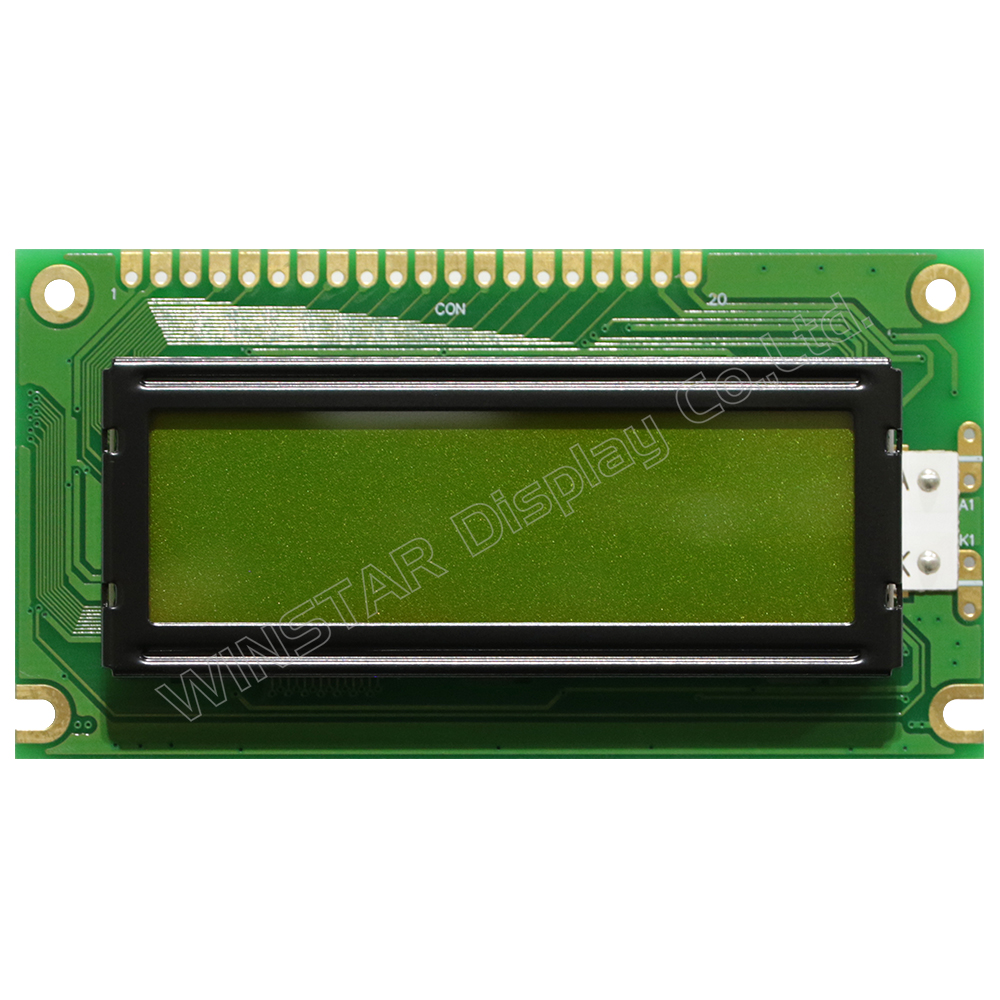

Display Cristal Líquido 122x32 com uma placa PCB

Model No. WG12232L

►Display lcd gráfico 122x32
►Tipo: Gráfico
►Estrutura: COB
►Tamanho: 2,2 polegadas
►IC: ST7920
►1/32 duty cycle
►Versão Chinesa
►Mesmo tamanho do WG12232A
►Interface: 6800/SPI

Descrição

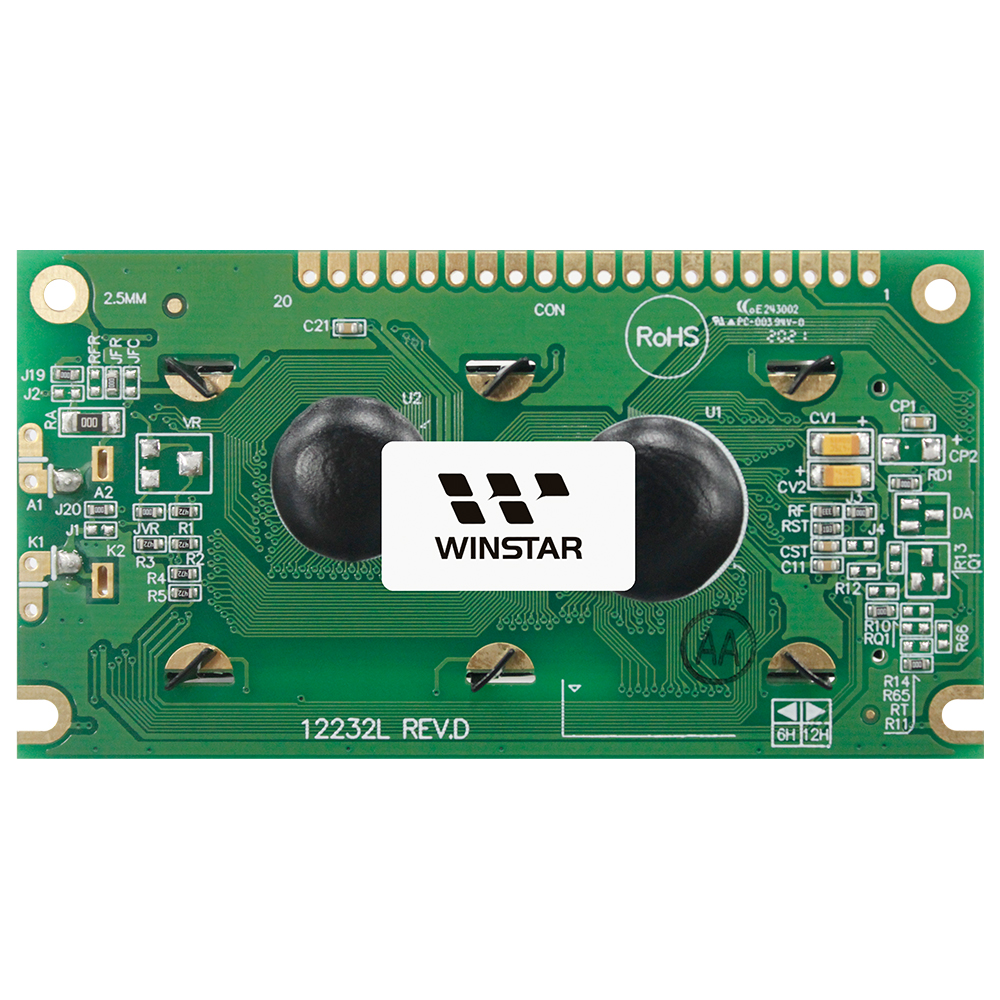

O módulo de display LCD WG12232L vem equipado com uma placa de circuito impresso (PCB), eliminando a necessidade de os clientes desenvolverem placas de circuito impresso adicionais por conta própria. Furos de parafuso são projetados na PCB para facilitar a instalação do módulo no produto de aplicação.

Este display gráfico LCD monocromático de 122x32 compartilha o mesmo tamanho mecânico que o WG12232A, apresentando uma dimensão externa de 84 x 44 mm e uma área de visualização de 60 x 18 mm. Equipado com um controlador IC ST7920, ele suporta fontes tradicionais chinesas e chinesas simplificadas. Além disso, o WG12232L suporta interfaces paralelas de 8 bits 6800 e seriais SPI, tornando-o versátil para várias aplicações. As temperaturas de operação variam de -20℃ a +70℃, com temperaturas de armazenamento variando de -30℃ a +80℃.

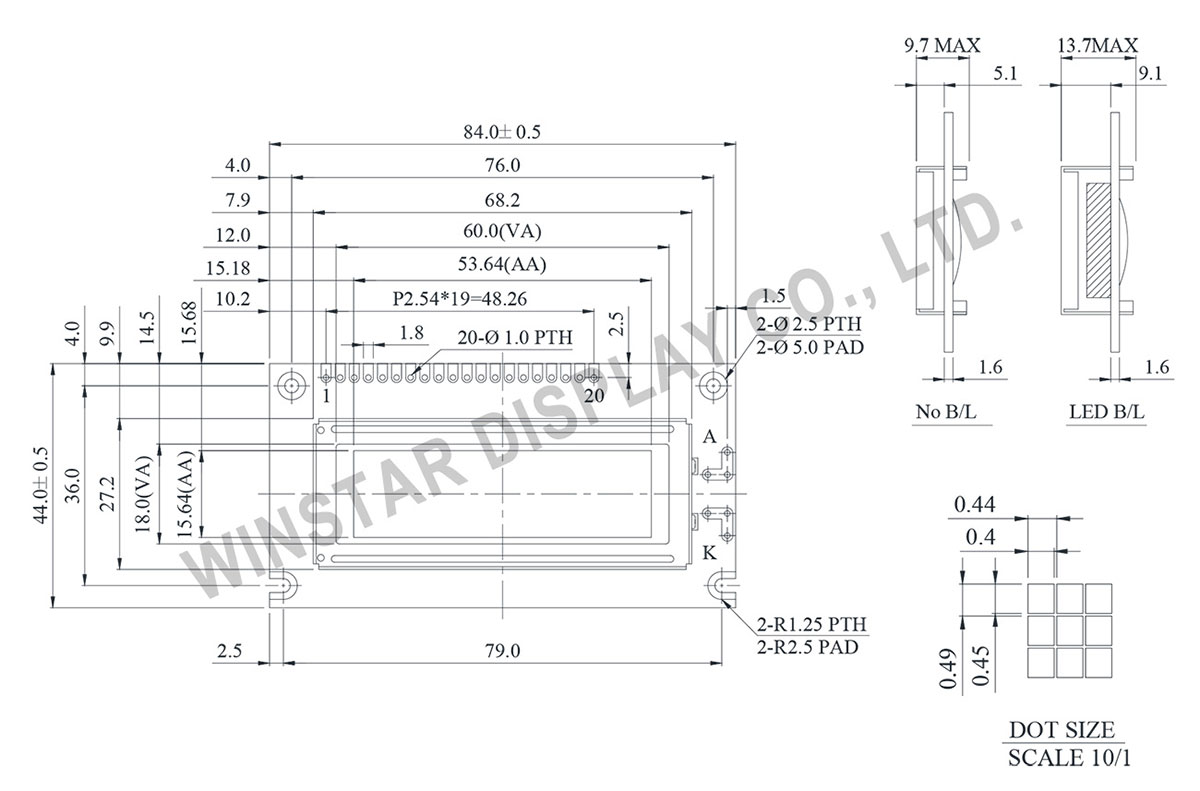

DRAWING

122x32 Graphic LCD Display Module  - WG12232L

SPECIFICATIONS

Função do pino de interface

Pin No. Símbolo Descrição
1 VSS Ground
2 VDD Power supply for logic
3 VO Contrast Adjustment
4 RS Data/ Instruction  select signal
5 Vout Positive Voltage output
6~7 NC No connection
8 E Enable signal
9 R/W Read/Write select signal
10~17 DB0~DB7 Data bus line
18 /RES Controller reset signal, Active Low
19 A Power supply for B/L +
20 K Power supply for B/L -

Dados Mecânicos

Item Valor Padrão Unidade
Dimensão do módulo 84.0 × 44.0 mm
Área de visualização 60.0 × 18.0 mm
Buraco de montagem 79.0 × 36.0 mm
Tamanho do ponto 0.44 × 0.49 mm
Distância entre pontos 0.40 × 0.45 mm

Características Eletrônicas

Item Símbolo Valor Padrão
Valor Típico
Unidade
Input Voltage VDD 3/5 V
Recommended LCD Driving
Voltage for Normal Temp.
Version module @25°C
VO-VSS 4.50 V
