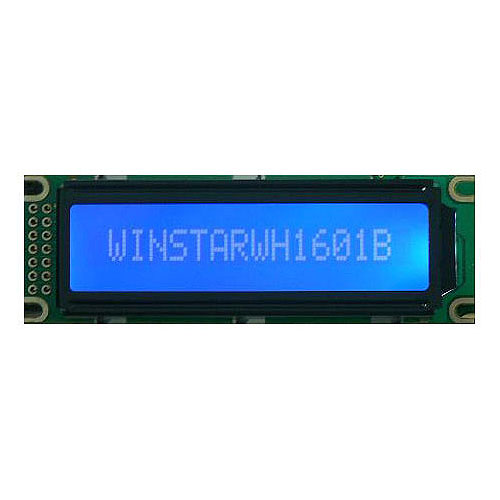

Display LCD de caracteres 16x1 de 2,36 polegadas

Model No. WH1601B

►LCD de Caractere 16x1
►Tipo: Caractere
►Estrutura: COB
►Tamanho: 2,36 polegadas
►16 caracteres x 1 linhas
►5x8 pontos inclui cursor
►Fonte de alimentação de +5V (Também disponível para +3V)
►A opção de tensão negativa está disponível apenas para a fonte de alimentação de +3V.
►1/16 duty cycle
►LED pode ser controlado pelos PIN1, PIN2 ou A e K
►Interface : 6800 (ST7066 IC), opção SPI/I2C (RW1063 IC)

FICHA TÉCNICA

DEMO CODE

ADICIONAR À CONSULTA

PREV. BACK to LIST NEXT

Descrição

WH1601B é um display LCD de caracteres com 16 caracteres x 1 linha e diagonal de 2,36 polegadas. Suas dimensões são 85,0 x 28,0 x 13,5 mm, com área ativa de 59,62 x 6,56 mm. A tensão de alimentação padrão é de 5V, com suporte também à operação em 3V. Quando utilizado com 3V, a tensão negativa fica limitada a 3V. A placa PCB possui furos de montagem para facilitar a integração mecânica ao equipamento.

O WH1601B utiliza por padrão uma interface paralela 6800 de 4/8 bits com o controlador ST7066. Também estão disponíveis configurações com interfaces SPI ou I2C utilizando o controlador RW1063.

O display LCD está disponível nas versões TN, STN, FSTN e FFSTN, com modos de exibição positivo e negativo. As opções de retroiluminação LED incluem amarelo-esverdeado, branco, vermelho, azul, verde, âmbar e RGB, além da versão sem retroiluminação. A retroiluminação LED pode ser acionada pelos pinos PIN1, PIN2 ou A e K. Para necessidades específicas de interface, tipo de LCD, modo de exibição, cor ou configuração da retroiluminação, clique em ADICIONAR À CONSULTA e informe a configuração desejada no campo Mensagem.

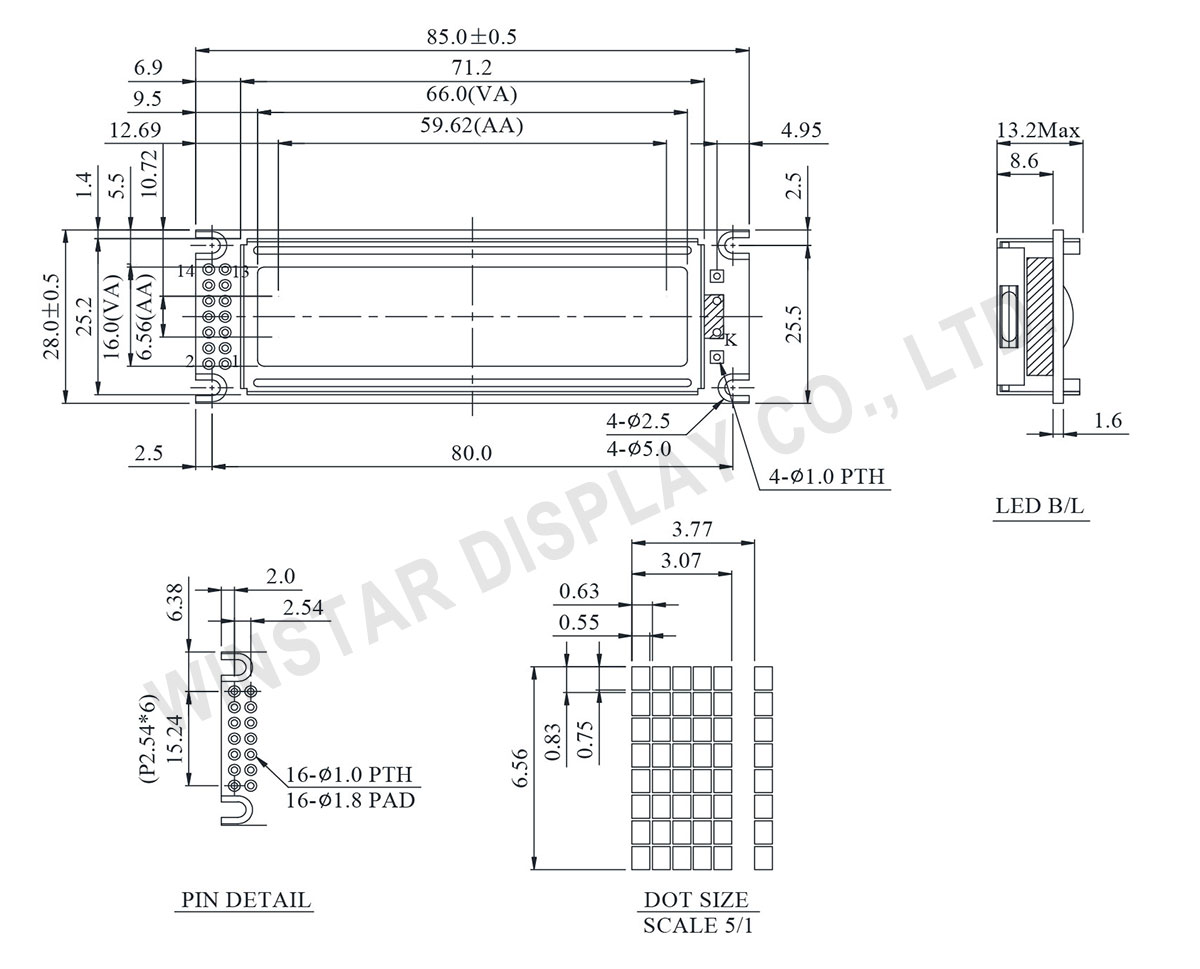

DRAWING

Data source ref:WH1601B-TFH-ET#

SPECIFICATIONS

Dados Mecânicos

Item	Dimensão	Unidade
Number of Characters	16 Caracteres x 1 linhas	－
Dimensão do módulo	85.0 x 28.0 x 13.5 (MAX)	mm
Área de visualização	66.0 x 16.0	mm
Área ativa	59.62 x 6.56	mm
Tamanho do ponto	0.55 x 0.75	mm
Distância entre pontos	0.63 x 0.83	mm
Tamanho do Caracteres	3.07 x 6.56	mm
Distância entre Caracteres	3.77 x 6.56	mm
Duty	1/16
Tipo de luz de fundo	LED
IC	ST7066U
Interface	6800

Classificações Máximas Absolutas

Item	Símbolo	Valor Min	Valor Típico	Valor Máximo	Unidade
Temperatura de operação	TOP	-20	－	+70	℃
Temperatura de armazenamento	TST	-30	－	+80	℃
Input Voltage	VI	VSS	－	VDD	V
Supply Voltage For Logic	VDD-VSS	-0.3	－	7	V
Supply Voltage For LCD	VDD-Vo	-0.3	－	13	V

Características Eletrônicas

Item	Símbolo	Condição	Valor Min	Valor Típico	Valor Máximo	Unidade
Supply Voltage For Logic	VDD-VSS	－	4.5	5.0	5.5	V
Supply Voltage For LCD	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.2 3.5	－ 4.35 －	5.5 4.5 －	V V V
Input High Volt.	VIH	－	0.7 VDD	－	VDD	V
Input Low Volt.	VIL	－	Vss	－	0.6	V
Output High Volt.	VOH	－	3.9	－	VDD	V
Output Low Volt.	VOL	－	0	－	0.4	V
Supply Current	IDD	VDD=5.0V	1.0	1.2	1.5	mA

Função do pino de interface

Pin No.	Símbolo	Level	DESCRIÇÃO
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	VO	(Variable)	Operating voltage for LCD
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read L: Write
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
