Numer modelu WEA012832S
►Typ: graficzny
►Struktura: COG+PCB
►Rozmiar: 0.91 cal
►128 x 32 matryca punktowa
►IC：CH1120
►zasilanie 3V
►wypełnienie 1/32
►interfejs: Domyślnie SPI, opcjonalnie I2C
►Kolor wyświetlacza: biały
►Obsługiwana skala szarości

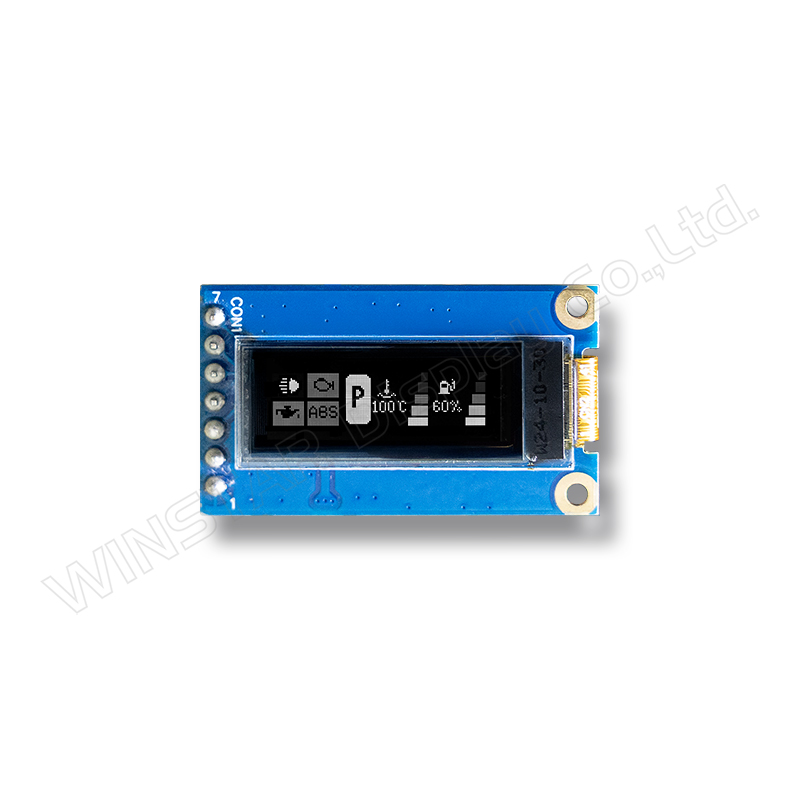

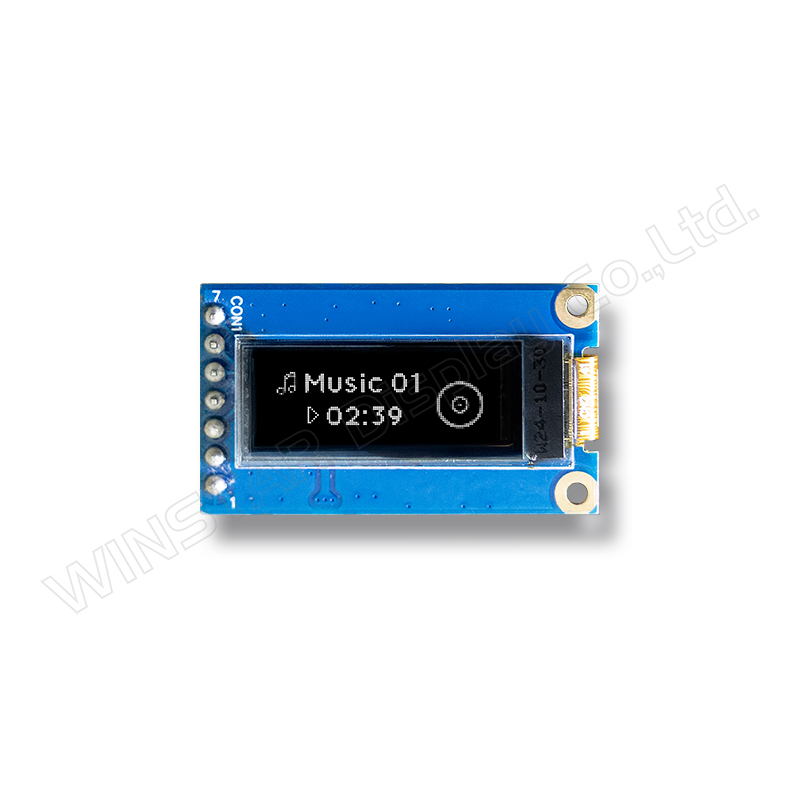

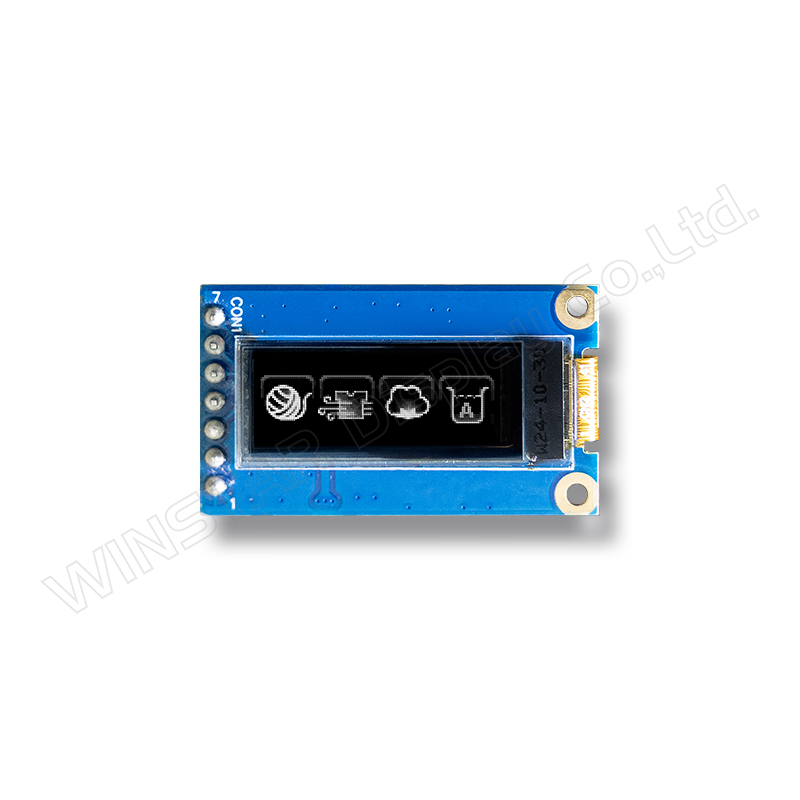

WEA012832S 0.91" OLED Wyświetlacz I2C z PCB został zaprojektowany z myślą o kompaktowych i energooszczędnych aplikacjach wymagających wyświetlaczy o wysokiej rozdzielczości. Z rozdzielczością 128×32 i układem sterującym CH1120, ten wyświetlacz OLED obsługuje 4-bitową skalę szarości, zapewniając wyraźny i ostry obraz. Moduł obsługuje zarówno interfejs SPI, jak i opcjonalny I2C, zapewniając elastyczność dla różnych integracji systemowych.
Dla projektów, które nie wymagają integracji PCB, rozważ model WEO012832S, który oferuje te same specyfikacje, ale bez PCB.
| Rzecz | Wymiar | Jednostka |
|---|---|---|
| Matryca punktowa | 128 × 32 Dots | － |

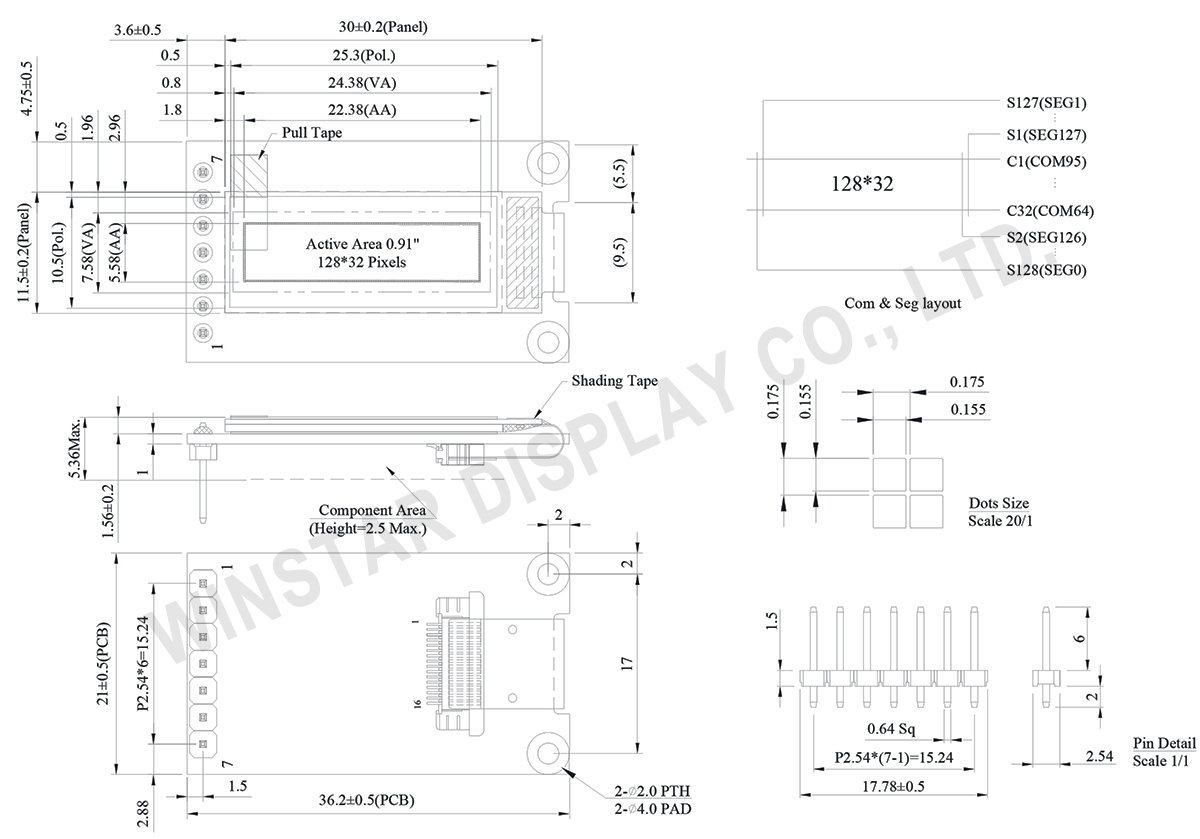

| Wymiary modułu | 30.0 × 11.5 × 5.36 MAX | mm |
| Obszar aktywny | 22.38 × 5.58 | mm |
| Wielkość piksela | 0.155 × 0.155 | mm |
| Raster pomiędzy pikselami | 0.175 × 0.175 | mm |
| Tryb wyświetlania | matryca | |
| Kolor wyświetlacza | Monochromatyczny | |
| Drive Duty | 1/32 Duty | |
| Skala szarości | 4 bits | |
| IC | CH1120 | |
| Interfejs | 4-wire SPI | |
| Rozmiar (Przekątna) | 0.91 calowy | |
| Parametr | Symbol | Minimalna wartość | Maksymalna wartość | Jednostka |
|---|---|---|---|---|
| Napięcie zasilania dla logiki | VCC | -0.3 | 3.5 | V |
| Temperatura pracy | TOP | -40 | +80 | °C |
| Temperatura przechowywania | TSTG | -40 | +85 | °C |
| Rzecz | Symbol | Stan | Minimalna wartość | Typowa wartość | Maksymalna wartość | Jednostka |
|---|---|---|---|---|---|---|
| Napięcie zasilania dla logiki | VCC | － | 2.8 | 3.0 | 3.3 | V |
| Wysokie napięcie wejściowe | VIH | － | 0.8×VCC | － | VCC | V |
| Niskie napięcie wejściowe | VIL | － | VSS | － | 0.2×VCC | V |
| Wysokie napięcie wyjściowe | VOH | － | 0.8×VCC | － | VCC | V |
| Niskie napięcie wyjściowe | VOL | － | VSS | － | 0.2×VCC | V |
| Wyświetlacz 50% pikseli włączonych | ICC | VPP=3V | － | 10.5 | 16.0 | mA |

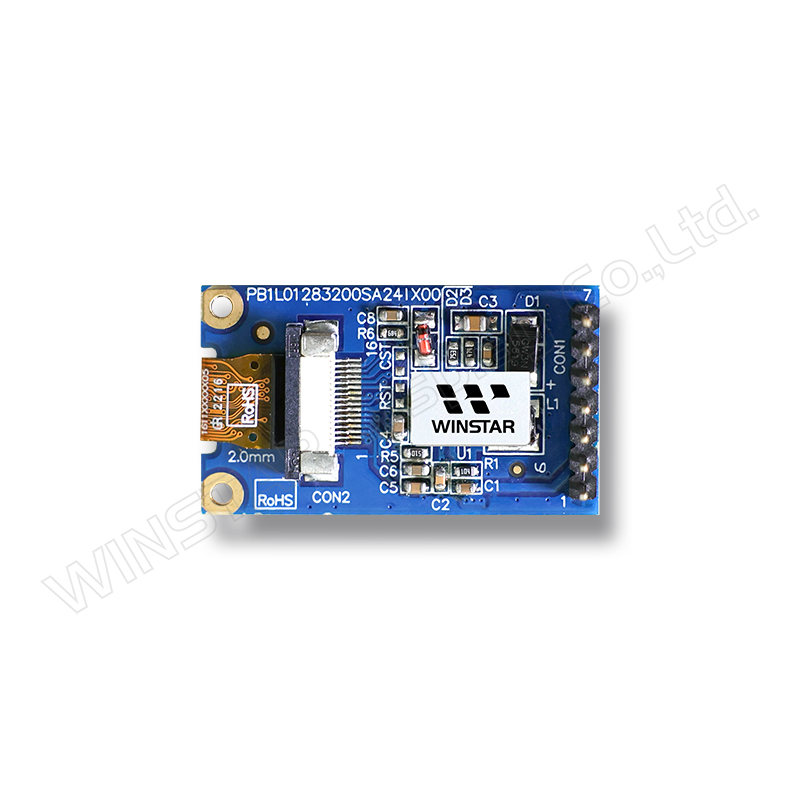

| No. | Symbol | Funkcja |
|---|---|---|
| 1 | GND | GND. |
| 2 | VCC | Power supply pin for core logic operation |
| 3 | D0 | The serial clock input pad. |
| 4 | D1 | The serial data input pad. |
| 5 | RES# | This is a reset signal input pad. When RES is set to “L”, the settings are initialized. The reset operation is performed by the RES signal level. |
| 6 | D/C# | This is the Data/Command control pad that determines whether the data bits are data or a command. |
| 7 | CS# | This pad is the chip select input. |
