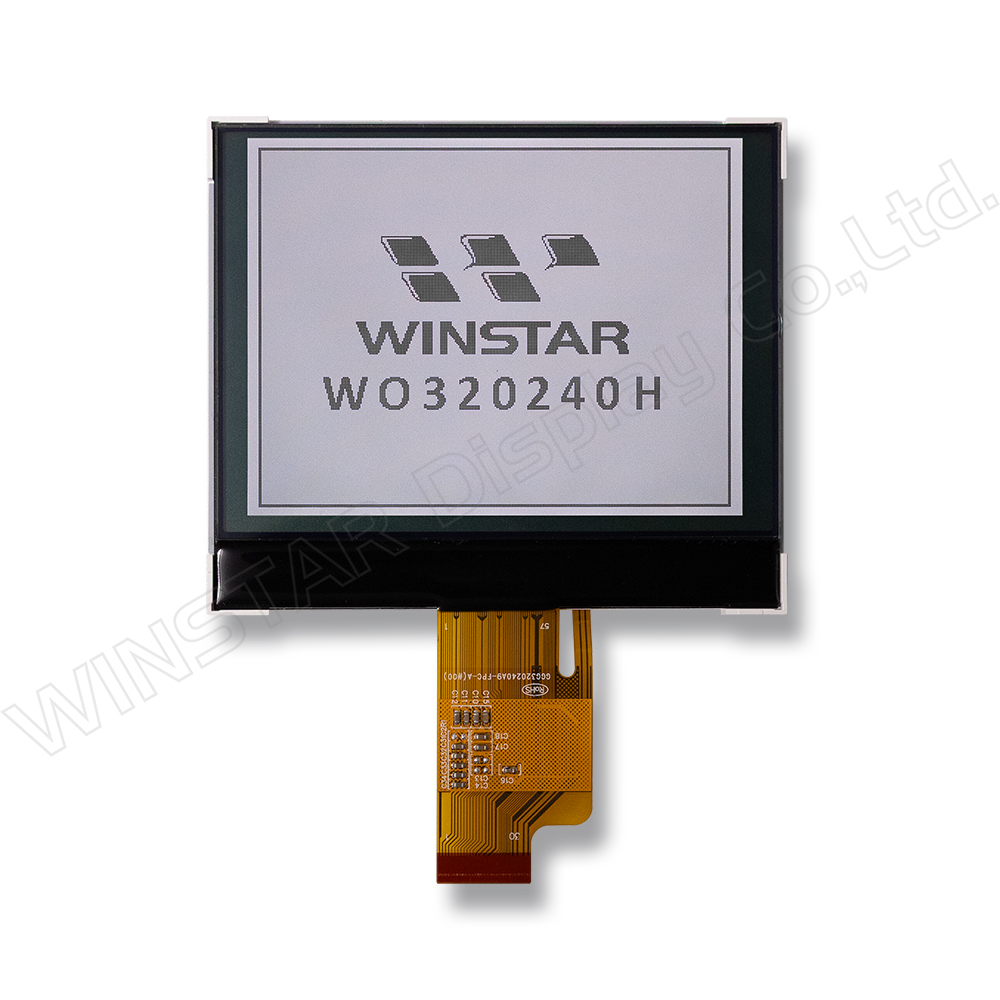

Numer modelu WO320240H
►COG LCD
►Typ: graficzny
►Struktura: COG
►Rozmiar: 4.88"
►320x240 matryca punktowa
►IC: IST3088
►zasilanie 3V
►cykl wypełnienia 1/240
►Interfejs : 6800/8080/4-Line

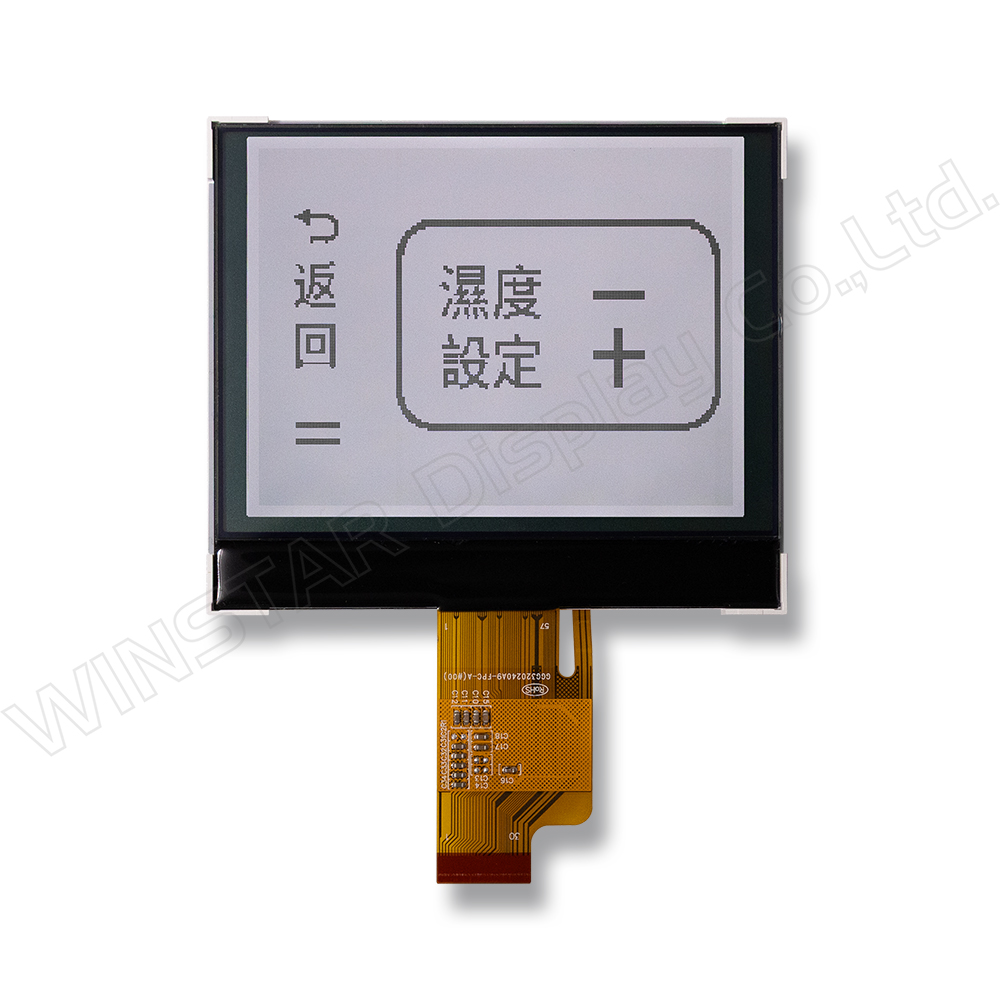

Ten 4,88-calowy monochromatyczny moduł wyświetlacza LCD wykorzystuje konstrukcję COG (Chip on Glass), w której sterownik IC jest bezpośrednio umieszczony na szklanym podłożu. Pozwala to zaoszczędzić miejsce, a jednocześnie zapewnia smukłą konstrukcję i zwiększoną stabilność. Moduł oferuje rozdzielczość 320x240 punktów oraz tryb sterowania 1/240. Zintegrowany sterownik IST3088 i wbudowany układ podwyższający napięcie umożliwiają regulację kontrastu poprzez oprogramowanie, zapewniając lepszą jakość wyświetlania.
Obsługuje różne interfejsy, w tym 6800, 8080, 4-przewodowe SPI i I2C, oferując elastyczne opcje konfiguracji zarówno przez oprogramowanie, jak i połączenia sprzętowe. Zarówno wyświetlacz, jak i podświetlenie zasilane są z pojedynczego źródła 3,0 V, co upraszcza architekturę zasilania. Idealny do systemów sterowania przemysłowego, interfejsów HMI, aparatury pomiarowej, sprzętu medycznego i innych zastosowań wymagających średniej wielkości monochromatycznych wyświetlaczy graficznych.
Data source ref: WO320240H-TFH#
| Rzecz | Wymiar | Jednostka |
|---|---|---|
| Matryca punktowa (Rozdzielczość) | 320 x 240 dots | － |

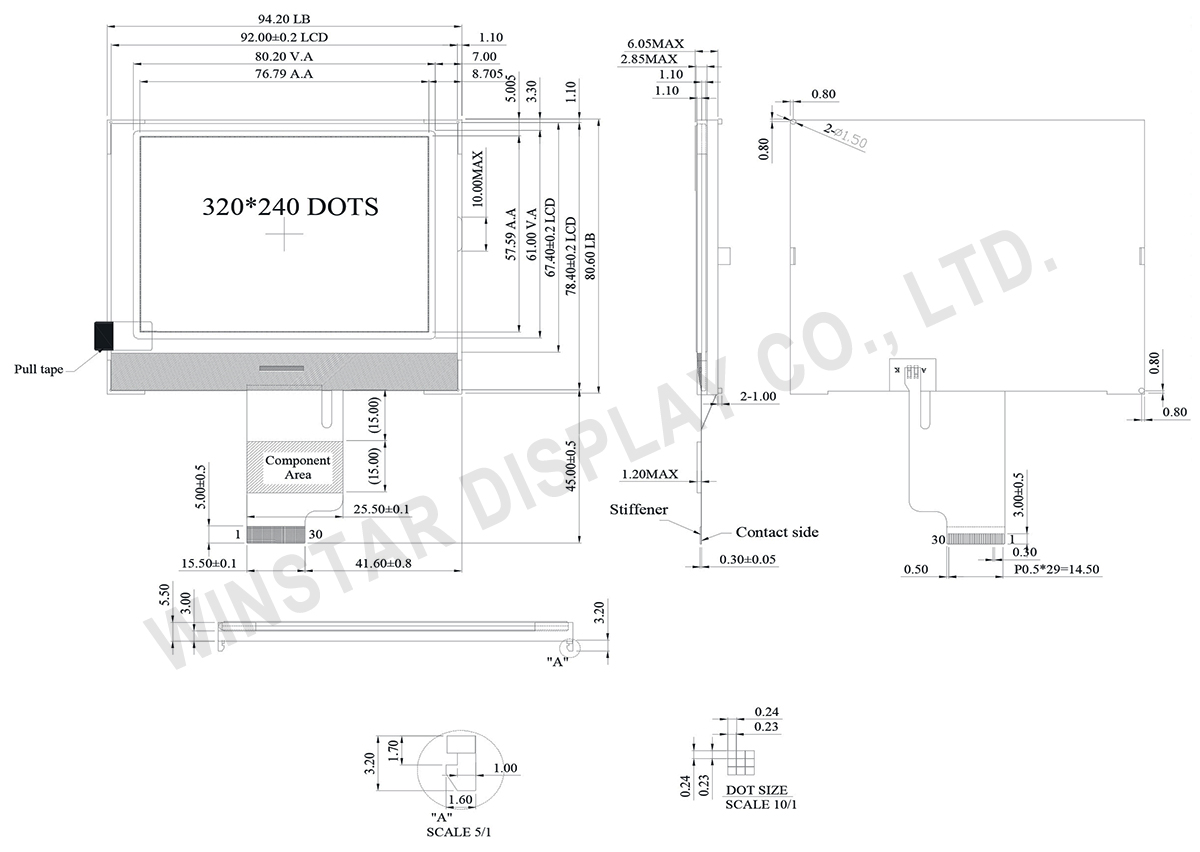

| Wymiary modułu | 94.20 x 80.60 x 6.05(MAX) | mm |
| Obszar widoczny | 80.2 x 61.00 | mm |
| Obszar aktywny | 76.79 x 57.59 | mm |
| Wielkość piksela | 0.23 x0.23 | mm |
| Raster pomiędzy pikselami | 0.24x 0.24 | mm |
| Duty | 1/240 duty;1/12 bias | |
| Rodzaj podświetlenia | LED | |
| IC | IST3088 | |
| Interfejs | 6800/8080/4-Line | |
| Rzecz | Symbol | Minimalna wartość | Typowa wartość | Maksymalna wartość | Jednostka |
|---|---|---|---|---|---|
| Temperatura pracy | TOP | -20 | － | +70 | ℃ |
| Temperatura przechowywania | TST | -30 | － | +80 | ℃ |
| Supply voltage range | VCC | -0.3 | － | +8.0 | V |
| V0/VOUT | -0.3 | － | +40 | V | |
| V1/V2/V3/V4 | -0.3 | － | V0 | V |
| Rzecz | Symbol | Stan | Minimalna wartość | Typowa wartość | Maksymalna wartość | Jednostka |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VCC-VSS | － | 2.8 | 3.0 | 3.3 | V |
| Supply Voltage For LCM | VOP | Ta=-20℃ Ta=25℃ Ta=+70℃ |
－ 21.5 － |
－ 22.0 － |
－ 22.5 － |
V V V |
| Input High Volt. | VIH | － | 0.8VCC | － | VCC | V |
| Input Low Volt. | VIL | － | GND | － | 0.2 VCC | V |
| Output High Volt. | VOH | － | 0.8 VCC | － | VCC | V |
| Output Low Volt. | VOL | － | GND | － | 0.2 VCC | V |
| Supply Current | IDD | VCC=3.0V | － | 15 | 25 | mA |
| Pin | Symbol | Opis | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ESD | ESD | ||||||||||||||||||||||||
| 2 | VOUT2 | VOUT2 is the internal booster output, step-up voltage based on the difference voltage of VCI & GND. | ||||||||||||||||||||||||
| 3 | VOUT1 | VOUT1 is the internal booster output, step-up voltage based on the difference voltage of VCI & GND. | ||||||||||||||||||||||||
| 4 | VCI | Power source | ||||||||||||||||||||||||
| 5 | RWRDB-SDI | 4-line serial interface | ||||||||||||||||||||||||
| 6 | RS | Internal resistor select pin | ||||||||||||||||||||||||
| 7 | RESETB | Reset pin | ||||||||||||||||||||||||
| 8 | EWRB-SCI | 4-line serial interface | ||||||||||||||||||||||||
| 9 | IM0 |
|
||||||||||||||||||||||||
| 10 | IM1 | |||||||||||||||||||||||||
| 11 | IM2 | |||||||||||||||||||||||||
| 12 | CSB | Chip select | ||||||||||||||||||||||||
| 13 | VDD | Power source | ||||||||||||||||||||||||
| 14 | VCC | Power supply | ||||||||||||||||||||||||
| 15 | VPP | External power VPP is the power pin of embedded OTP (One-Time-Programming) | ||||||||||||||||||||||||
| 16 | GND | Ground | ||||||||||||||||||||||||
| 17-24 | DB8-DB15 | 8 bit bi-directional data bus. | ||||||||||||||||||||||||
| 25 | ESD | ESD | ||||||||||||||||||||||||
| 26-27 | LEDA | Backlight A | ||||||||||||||||||||||||
| 28-29 | LEDK | Backlight K | ||||||||||||||||||||||||
| 30 | GND | Ground |
