1.8인치 SPI 128x160 TFT LCD (PCAP 터치 탑재) – 고휘도 IPS 패널 (1.77인치)

모델 번호 WFN0180A2S0XASNC000

►미니 LCD
►크기: 1.77 인치
►디스플레이 형식 : 128x160 dots
►뷰 방향 : IPS
►인터페이스 : SPI
►드라이버IC：NV3023B
►제어 보드 : 없음
►밝기(cd/m²): 850
►스루 홀 프레임 : 없음
►터치스크린 : 용량식 터치패널이 있는 (PCAP) — 단일 손가락 터치 및 제스처 지원
►터치포인트 수 : 1점

PDF 다운로드

데모 코드 조회에 추가

이전 목록으로 돌아가기 다음

설명

WFN0180A2S0XASNC000은 1.8인치 SPI TFT LCD 모듈로, 1.77인치 세로형 디스플레이 영역과 128x160 해상도를 갖추고 있습니다. IPS 패널을 채택하여 넓은 시야각(80/80/80/80도)에서도 일관된 화질을 제공합니다. 동일한 크기의 6시 방향 시야각 모델과 비교할 때, 본 제품은 전 방향에서 뛰어난 가시성을 제공하며, 세로형 애플리케이션에 적합합니다.

이 고휘도 모듈은 트랜스미시브 VA 모드를 채택하였으며, 850 cd/m²의 밝기와 1500:1의 명암비로 뛰어난 광학 성능을 제공합니다. NV3023B 드라이버 IC를 내장하고 SPI 인터페이스를 통해 디스플레이를 제어합니다. 드라이버 IC는 3선 및 4선 SPI 모드를 모두 지원하며, 모듈의 FPC는 4선 SPI 구성으로 10핀, 0.5mm 피치입니다. 또한 이 모듈은 정전식 터치 패널(PCAP)을 탑재하고 있으며, 단일 손가락 터치 및 제스처 동작을 지원하며, FT6336U IC를 통해 I2C 인터페이스로 연결됩니다. LED 수명은 일반적으로 50,000시간이며, 동작 온도 범위는 -20°C~+70°C로, 휴대용 분석기, 산업 제어 시스템, 스마트 홈 기기 및 휴대형 적외선 온도계와 같은 소형 장비에 적합합니다.

터치 패널이 없는 일반 밝기 버전이 필요한 경우, 모델 WFN0180A2T0XASNN000도 제공됩니다.

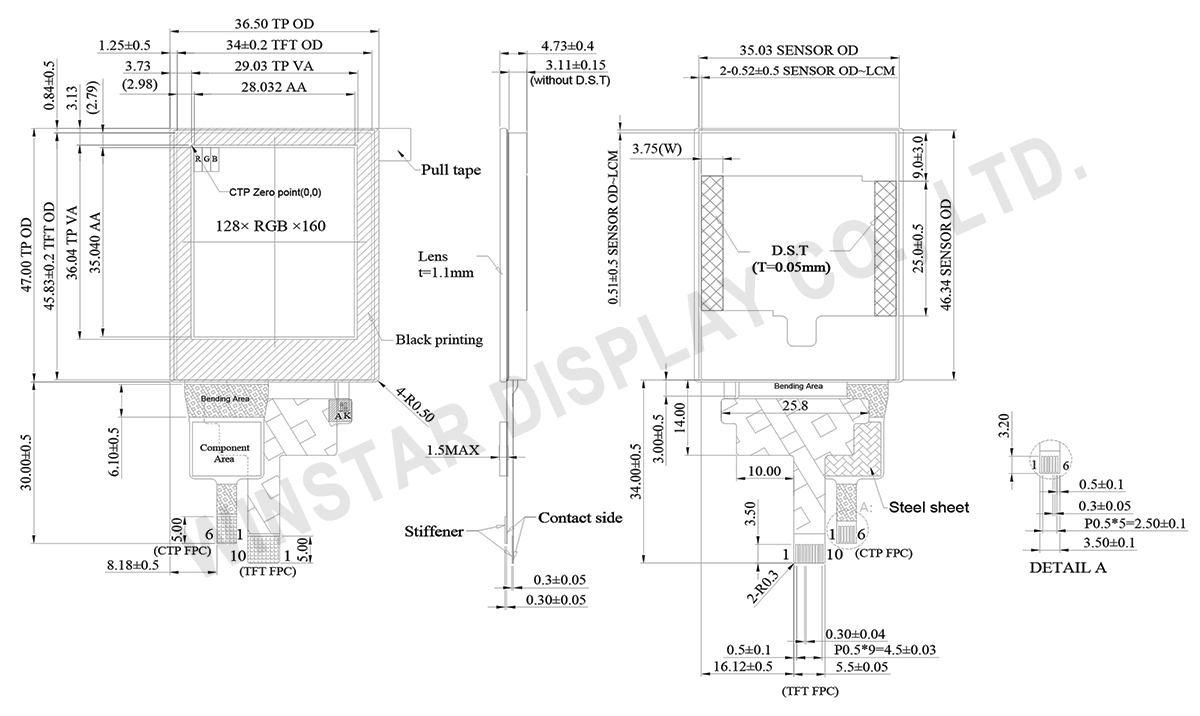

도면

1.8-inch SPI 128x160 TFT LCD with PCAP Touch – High Brightness IPS Panel (1.77 inch) - WFN0180A2S0XASNC000

사양

일반 사양

항목	치수	단위
도트 크기	1.77	인치
도트 매트릭스	128 × RGB × 160(TFT)	dots
모듈 치수	36.5(W) × 47.0(H) × 4.73 (D)	mm
활성 영역	28.032 × 35.04	mm
도트 피치	0.219 × 0.219	mm
LCD 유형	TFT, 검은색, 투과성
뷰 방향	80/80/80/80
종횡비	Portrait
TFT IC	NV3023B 또는 이와 동등한
인터페이스	SPI
PCAP 드라이버 IC	FT6336U 또는 이와 동등한
터치 작동 지원	단일 손가락 터치 및 제스처 지원
PCAP 인터페이스	I2C
FW 버전	0x02
PCAP 해상도	128*160
백라이트 유형	LED, 백색
터치 패널 포함/제외	용량식 터치패널(스크린)이 있는 (PCAP)
표면	눈부심

절대 최대 정격값

항목	기호	최소값	대표값	최대값	단위
작동 온도	TOP	-20	－	+70	℃
보관 온도	TST	-30	－	+80	℃

전기적 특성

1.작동 조건：

항목	기호	최소값	대표값	최대값	단위
Supply Voltage	VCI	2.8	3.3	3.6	V
Supply LCM current	ICC	－	7	10.5	mA
Supply Voltage For Touch	VDDT	2.8	-	3.3	V
Supply Voltage For Touch	IDDT	-	4	6	mA

2. LED 구동 조건：

모수	기호	최소값	대표값	대표값	단위
LED 전류	-	-	80	-	mA
LED 전압	VBL+	2.7	2.9	3.3	V
LED 수명	-	50,000	-	-	Hr

인터페이스 핀 기능

LCM 핀 정의

Pin no	기호	기능
1	VLED+	Back light anode
2	VLED-	Back light cathode
3	SPI4W (VCC=4 WIRE)	SPI4W=’1’, SPI 4 Wire Serial SPI4W=’0’, SPI 3 Wire Serial
4	VCC	Power Supply.
5	GND	Ground
6	CS	Chip enable (CSX)
7	RST	Reset signal (RESX)
8	SDA	Serial input/output signal in serial interface mode.
9	SCL	In Serial Interface, this is used as SCL.
10	D/C	Data/ command selection. (D/CX)

CTP 핀 정의

Pin no	기호	기능
1	VSS	Ground for analog circuit
2	VDDT	Power Supply
3	SCL	I2C clock inputI2C clock input
4	SDA	I2C data input and output
5	/RST	External reset signal, active low
6	/INT	External interrupt to the host
