2.86인치 376x960 고휘도 바 타입 IPS TFT LCD 디스플레이, PCAP 터치 지원
모델 번호 WFN0286A2S0WADNA000
►크기: 2.86 인치
►디스플레이 형식 : 376×960 픽셀
►뷰 방향 : IPS
►인터페이스 : SPI+RGB
►드라이버 IC : ST7701P
►제어 보드 : 없음
►밝기(cd/m²) : 900
►스루 홀 프레임 : 없음
►터치스크린 : 용량식 터치패널이 있는 (PCAP) + 광학 결합
►터치포인트 수 : 2점
►작동 온도 : -30~+85 °C
설명
WFN0286A2S0WADNA000은 376x960 pixels 해상도를 지원하는 2.86인치 바 타입 TFT LCD 모듈입니다. 본 제품은 비정질 실리콘 TFT를 스위칭 소자로 사용한 컬러 액티브 매트릭스 디스플레이로, 대각선 기준 2.86인치의 표시 영역을 갖추고 있습니다. 좁고 긴 형상의 컴팩트한 디스플레이가 필요한 장비에 적합합니다.
이 모듈은 광학 본딩 구조의 프로젝티드 정전용량 터치 패널(PCAP)을 탑재했으며, 2포인트 터치를 지원합니다. 터치 패널은 ST1633i 드라이버 IC 또는 동급 사양을 적용하며, I2C 인터페이스를 지원합니다. 광학 본딩 구조를 통해 디스플레이와 터치 패널이 더욱 밀착된 형태로 구성됩니다.
디스플레이는 IPS 기술을 적용해 상하좌우 각 85도의 광시야각을 제공하며, 일반 밝기는 900 cd/m²입니다. 구동 IC는 ST7701P 또는 동급 제품을 사용하며, 3-wire SPI + RGB 24-bit 인터페이스를 지원합니다.
WFN0286A2S0WADNA000은 normally black, transmissive 타입의 TFT LCD 모듈로, 패널 표면은 glare 사양이며 화면 비율은 1:2.5입니다. 동작 온도 범위는 -30℃~+85℃, 보관 온도 범위도 -30℃~+85℃로, 바 타입 디스플레이와 프로젝티드 정전용량 터치 기능이 필요한 다양한 장비에 적합합니다.
이 시리즈는 무터치 고휘도 버전인 WFN0286A2S0WADNN000과 무터치 일반 밝기 버전인 WFN0286A2T0WADNN000도 제공하므로, 다양한 적용 요구에 따라 적합한 모델을 선택할 수 있습니다.

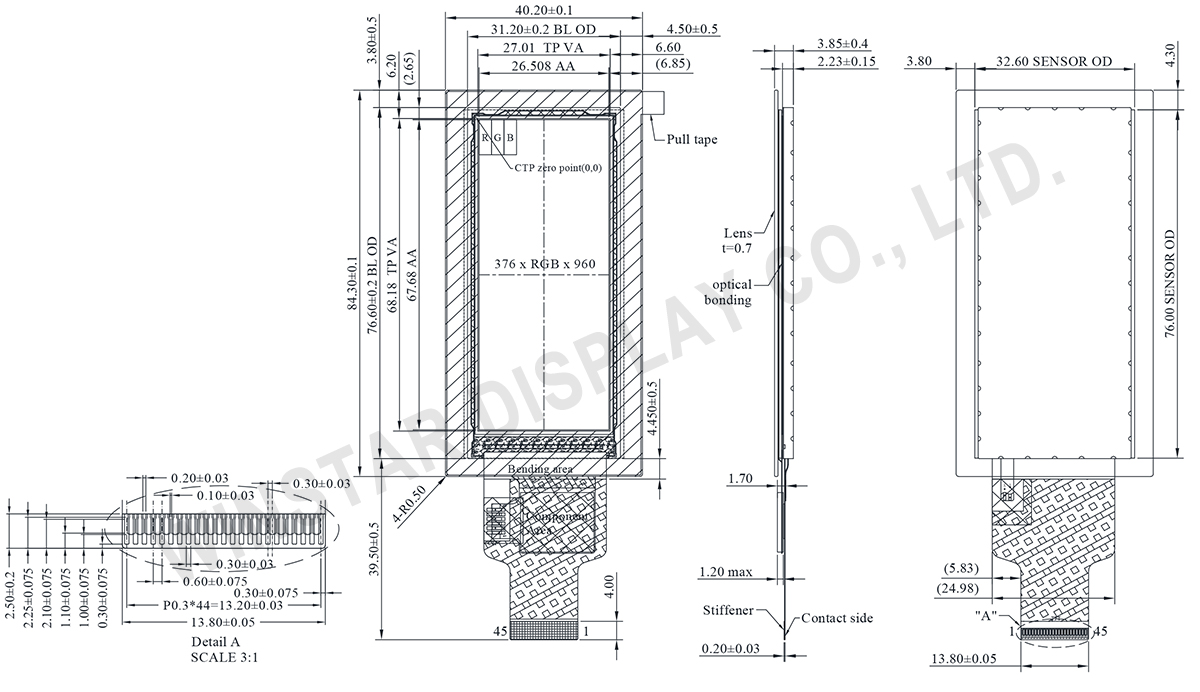

도면
사양
일반 사양
| 항목 | 치수 | 단위 |
|---|---|---|
| 도트 크기 | 2.86 | 인치 |
| 도트 매트릭스 | 376 x RGB x 960 (TFT) | 점 |
| 모듈 치수 | 40.2 (W) x 84.3 (H) x 3.85 (D) | mm |
| 활성 영역a | 26.508 x 67.68 | mm |
| 도트 피치 | 0.0705 x 0.0705 | mm |
| LCD 유형 | TFT, 검은색, 투과성 | |
| 뷰 방향 | 85/85/85/85 | |
| 종횡비 | 1:2.5 | |
| TFT 인터페이스 | 3W SPI+RGB24bit | |
| TFT 드라이버 IC | ST7701P 또는 이와 동등한 | |
| 역광 타입 | LED, 백색 | |
| CTP 드라이버 IC | ST1633i 또는 이와 동등한 | |
| CTP 인터페이스 | I2C | |
| CTP FW 버전 | 0x02 | |
| CTP 해상도 | 376x960 | |
| 터치 패널 | 용량식 터치패널이 있는 (PCAP) | |
| 표면 | 눈부심 (Glare) | |
절대 최대 정격값
| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 작동 온도 | TOP | -30 | － | +85 | ℃ |
| 보관 온도 | TST | -30 | － | +85 | ℃ |
전기적 특성
작동 조건
| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 인터페이스 전원 전압 | VCC | 2.5 | 2.8 | 3.3 | V |
| 구동용 전류 | IVCC | － | 25 | 40 | mA |
| 입력 전압 'H' 레벨 | VIH | 0.7*VCC | － | VCC | V |
| 입력 전압 'L' 레벨 | VIL | GND | － | 0.3*VCC | V |
| 출력 전압 'H' 레벨 | VOH | 0.8* VCC | － | VCC | V |
| 출력 전압 'L' 레벨 | VOL | GND | － | 0.2* VCC | V |
| CTP 전원 | TP_VDDT | 3.0 | 3.3 | 3.6 | V |
| TP_IDDT | － | 2.6 | 4.0 | mA |
LED 구동 조건
| 매개변수 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| LED 전류 | － | － | 30 | － | mA |
| LED 전압 | VLED+ | 15.5 | 17.0 | 18.5 | V |
| LED 수명 | － | 50,000 | － | － | Hr |
인터페이스 핀 기능
LCM 핀 정의
Match connector: Molex 5025984593 or equivalent.| Pin No. | 기호 | 설명 |
|---|---|---|
| 1 | VLED- | LED backlight cathode |
| 2 | VLED+ | LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power Supply for Digital Circuit |
| 5 | SDA | SDA: Serial data input/output bidirectional pin for SPI Interface. |
| 6 | SCL | SCL: Serial clock input for SPI interface. |
| 7 | CSX | - A chip select signal Low: the chip is selected and accessible High: the chip is not selected and not accessible |
| 8 | RESET | Reset signal(low active) |
| 9 | GND | Power ground |
| 10~17 | R7~R0 | Red Data 7~0 |
| 18 | GND | Power ground |
| 19~26 | G7~G0 | Green Data 7~0 |
| 27 | GND | Power ground |
| 28~35 | B7~B0 | Blue Data 7~0 |
| 36 | DE | Data Enable (ENABLE) |
| 37 | PCLK | Clock Signals ; Latch Data at the Falling Edge (DOTCLK) |
| 38 | HS | Line synchronizing signal for RGB interface operation (HSYNC) |
| 39 | VS | Frame synchronizing signal for RGB interface operation (VSYNC) |
| 40 | TP_RST | CTP External Reset, Low is active |
| 41 | TP_INT | CTP External interrupt to the host |
| 42 | TP_SDA | CTP I2C data input and output |
| 43 | TP_SCL | CTP I2C clock input |
| 44 | TP_VDDT | CTP Power supply: +3.3V |
| 45 | TP_VSS | CTP Ground for analog circuit |
