모델 번호 WL0F0007000A8GXACSA00
►LCD 크기: 7인치
►디스플레이 형식: 1024×600 dots
►뷰 방향: 85/85/85/85(IPS)
►통신 인터페이스: RS232/RS485/UART/USB/CAN FD
►터치스크린: 용량식 터치패널(스크린)이 있는
►밝기(cd/m²) : 850
►동작 전압: DC 8~48V
WINSTAR는 다목적 HMI 디스플레이 플랫폼인 평가 보드 (WL0F0007000A8GXACSA00)를 자랑스럽게 소개합니다. 제품 개발을 가속화하고 시스템 통합을 간소화하도록 설계되었습니다. 산업 자동화, 자동차 및 고급 HMI 애플리케이션용으로 설계된 이 올인원 솔루션은 개발 주기를 단축하고, 하드웨어 선택을 간소화하며, 프로토타입에서 양산까지 원활한 경로를 제공합니다.

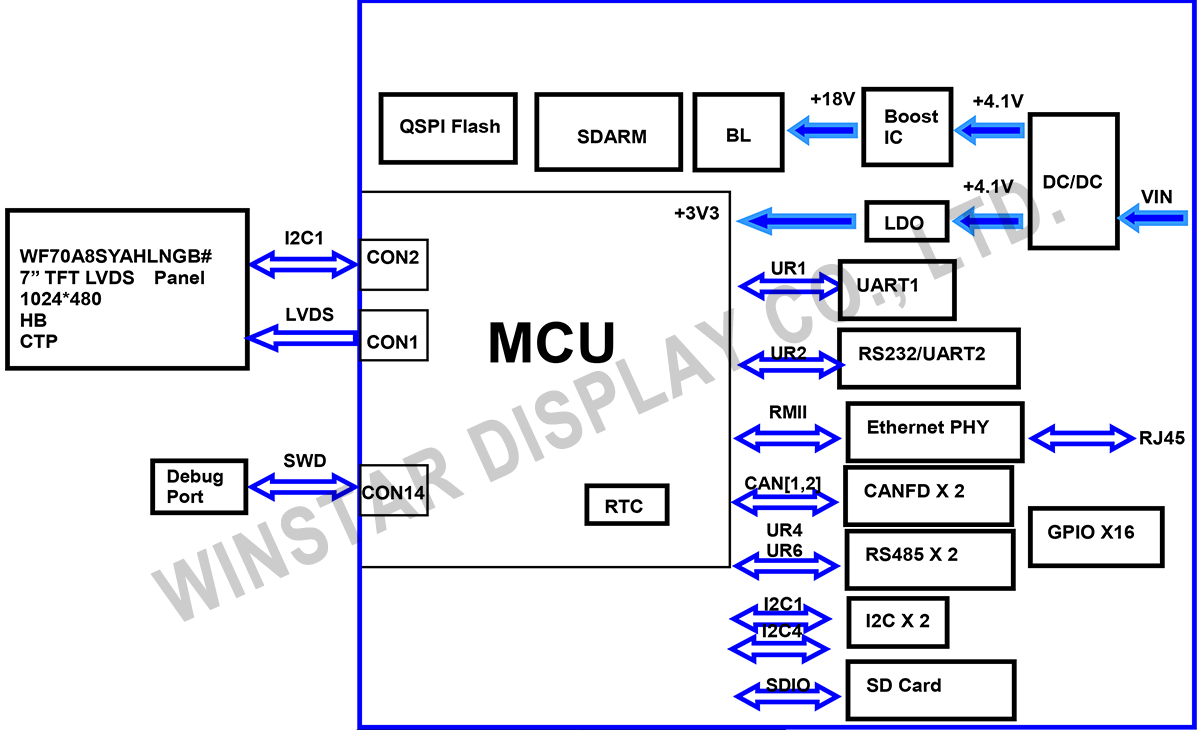

보드는 다음과 같은 산업 표준 통신 인터페이스를 제공합니다:
평가 보드는 STMicroelectronics의 전체 개발 도구를 지원합니다:
항목 | 표준값 | 단위 |
---|---|---|
LCD 패널 | 169.9(W) x 103.4(H) x 7.3(D) | mm |
항목 | 표준값 | 단위 |
---|---|---|
동작 전압 | DC 8~48V 또는 POE PD(옵션) | Vdc |
통신 인터페이스 | LAN /CANFD /RS485 /RS232 /UART /I2C /USB | 해당 없음 |
MCU | STM32H747 | 해당 없음 |
플래시 메모리 | 16 | MB |
LCD 디스플레이 크기 | 7.0 | 인치 |
도트 매트릭스 | 1024 x RGB x 600(TFT) | 도트 |
모듈 크기 | 203.2(W) x 116.5(H) x 25.8(D) | mm |
유효 화면 영역 | 154.21 x 85.92 | mm |
픽셀 피치 | 0.1506 x 0.1432 | mm |
휘도 | 최소: 800; 표준: 850 | cd/m2 |
LCD 타입 | TFT, Normally Black, 투과형 | |
시야각 | 85/85/85/85 | |
화면 비율 | 16:9 | |
터치 패널 | 투영 정전용량식 터치 패널(PCAP) 포함 | |
표면 | 글레어 | |
GPIO | 16 | CH |
SD 카드 | Micro SD 슬롯 |
항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
---|---|---|---|---|---|
작동 온도 | TOP | -20 | - | +70 | ℃ |
보관 온도 | TST | -30 | - | +80 | ℃ |
항목 | 기호 | 조건 | 최소값 | 대표값 | 최대값 | 단위 |
---|---|---|---|---|---|---|
공급 전압 | VIN | - | 8 | 24 | 48 | V |
LCM 소비 전력 | - | 6.48 | 7 | W | ||
전류 소모 VIN=8V | 838 | mA | ||||
전류 소모 VIN=12V | 531 | mA | ||||
전류 소모 VIN=24V | 270 | mA | ||||
전류 소모 VIN=48V | 144 | mA |
파라미터 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
---|---|---|---|---|---|
LED 전류 | - | 188 | mA | ||
소비 전력 | - | 3.3 | 3.667 | W |
항목 | 설명 |
---|---|
LCM | WF70A8SYAHLNGB# |
PCBA | SV10007R00A8F00N0100 |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | GND | Power supply GND input | Power |
2 | VIN | Power supply input; 8~48V | Power |
3 | VIN | Power supply input; 8~48V | Power |
4 | VIN | Power supply input; 8~48V | Power |
5 | NC | ||
6 | GND | Power supply GND input | Power |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | VIN | Power supply input; 8~48V | Power |
2 | 485A | Non-inverting receiver input and non-inverting driver | |
3 | 485B | Inverting receiver input and inverting driver output | |
4 | GND | Power supply GND input | Power |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | VIN | Power supply input; 8~48V | Power |
2 | 485A | Non-inverting receiver input and non-inverting driver | |
3 | 485B | Inverting receiver input and inverting driver output | |
4 | GND | Power supply GND input | Power |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | RTS | Request to send | I/O |
2 | CTS | Clear to send | I/O |
3 | TXD | Transmit Data | I/O |
4 | RXD | Receive Data | I/O |
5 | GND | Ground | Power |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | VIN | Power supply input; 8~48V | Power |
2 | CAN_H | CAN High-Level Voltage | |
3 | CAN_L | CAN Low-Level Voltage | |
4 | GND | Power supply GND input | Power |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | VIN | Power supply input; 8~48V | Power |
2 | CAN_H | CAN High-Level Voltage | |
3 | CAN_L | CAN Low-Level Voltage | |
4 | GND | Power supply GND input | Power |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | SDA | I2C SDA signal | I/O |
2 | SCL | I2C CLK signal | I/O |
3 | GND | Power supply GND input | Power |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | SDA | I2C SDA signal | I/O |
2 | SCL | I2C CLK signal | I/O |
3 | GND | Power supply GND input | Power |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | SWCLK | CLK pin for SWD interface | Input |
2 | GND | GND for SWD interface | Output |
3 | SWDI | Data pin for SWD interface | I/O |
4 | NRST | Reset pin for SWD interface | Input |
Pin | 기호 | 기능 | Pin | 기호 | 기능 |
---|---|---|---|---|---|
1 | IO0 (PA5) | GPIO,ADC1,DAC1,TIMER2 | 2 | IO1 (PI15) | GPIO |
3 | IO2 (PC2) | GPIO,ADC3 | 4 | IO3 (PC3) | GPIO, ADC3 |
5 | IO4 (PE4) | GPIO, TIMER15 | 6 | IO5 (PA12) | GPIO |
7 | IO6 (PE5) | GPIO,TIMER15 | 8 | IO7 (PE2) | GPIO |
9 | IO8 (PE6) | GPIO, TIMER15 | 10 | IO9 (PE3) | GPIO |
11 | IO10 (PI11) | GPIO | 12 | IO11 (PB1) | GPIO,ADC1,ADC2,TIMER3 |
13 | IO12 (PD11) | GPIO | 14 | IO13 (PB10) | GPIO, TIMER2 |
15 | IO14 (PH4) | GPIO,ADC3,I2C2_SCL | 16 | IO15 (PB11) | GPIO, TIMER2, I2C2_SDA |
Pin | 기호 | 기능 | 비고 |
---|---|---|---|
1 | Battery+ | 3.0V | Input |
2 | Battery- | GND | Output |
항목 | 사양 | 커넥터 | ||
---|---|---|---|---|
디스플레이 | WF70A8TYAHLNGB# | CON12 | ||
터치 | PCAP | CON2 | ||
|
Hi-Brightness(Typ 850/ Min 800 nits) | N/A | ||
MCU | STM32 Hi-end series | N/A | ||
SW GUI 도구 | ST TouchGFX | N/A | ||
FW 설계 | initial code only | N/A | ||
시스템 인터페이스 | RS485_1 w/PWR | 2.0mm, 4P (CON3) | ||
RS485_2 w/PWR | 2.0mm, 4P (CON4) | |||
RS232 | 2.54mm, 5P (CON5) | |||
UART_1 | 1.25mm,3P (CON6) | |||
UART_2 | 1.25mm,3P (CON7) | |||
USB | Type C | |||
CAN FD_1 w/PWR | 2.0mm, 4P (CON8) | |||
CAN FD_2 w/PWR | 2.0mm, 4P (CON9) | |||
I2C_1 | 1.25mm,3P (CON10) | |||
I2C_2 | 1.25mm,3P (CON11) | |||
플래시 메모리 | 16MB | N/A | ||
동작 전압 | 8V~48V | 1.25mm, 6P(CON13) | ||
SWD debug port | 2.54mm, 4P(CON14) | |||
Micro SD slot | SD | |||
PoE add on function(Option) | (CON15) | |||
Battery coin cell connector | Y(CONA200), PH-SMT-2AW |
|||
Push button_1(SW4) | RESET module function | |||
Push button_2(SW2) | PH2 for user development | |||
Push button_3(SW3) | PH3 for user development | |||
LED_1 | for PWR | |||
LED_2 | SWDIO indicator | |||
LED_3 | SWCLK indicator | |||
LED_4 ( share with CON16 GPIO1) | PI15for user development | |||
Ethernet | RJ45 | |||
GPIO 2.54mm, 16P (CON16) |
각 GPIO 핀은 소프트웨어를 통해 다음과 같이 구성할 수 있습니다: 출력(푸시풀 또는 오픈드레인, 풀업/풀다운 포함 여부), 입력(플로팅, 풀업/풀다운 포함 여부), 또는 주변 장치의 대체 기능으로. 대부분의 GPIO 핀은 디지털 또는 아날로그 대체 기능과 공유됩니다. 자세한 내용은 MCU STM32H747의 데이터시트를 참조하십시오. | |||
Optional for 1xDAC | Pin1 | |||
Optional for 3xADCs | Pin1/3/4/12/15 | |||
Optional for 16 sets of GPIO | Pin1~16 |
