製品情報

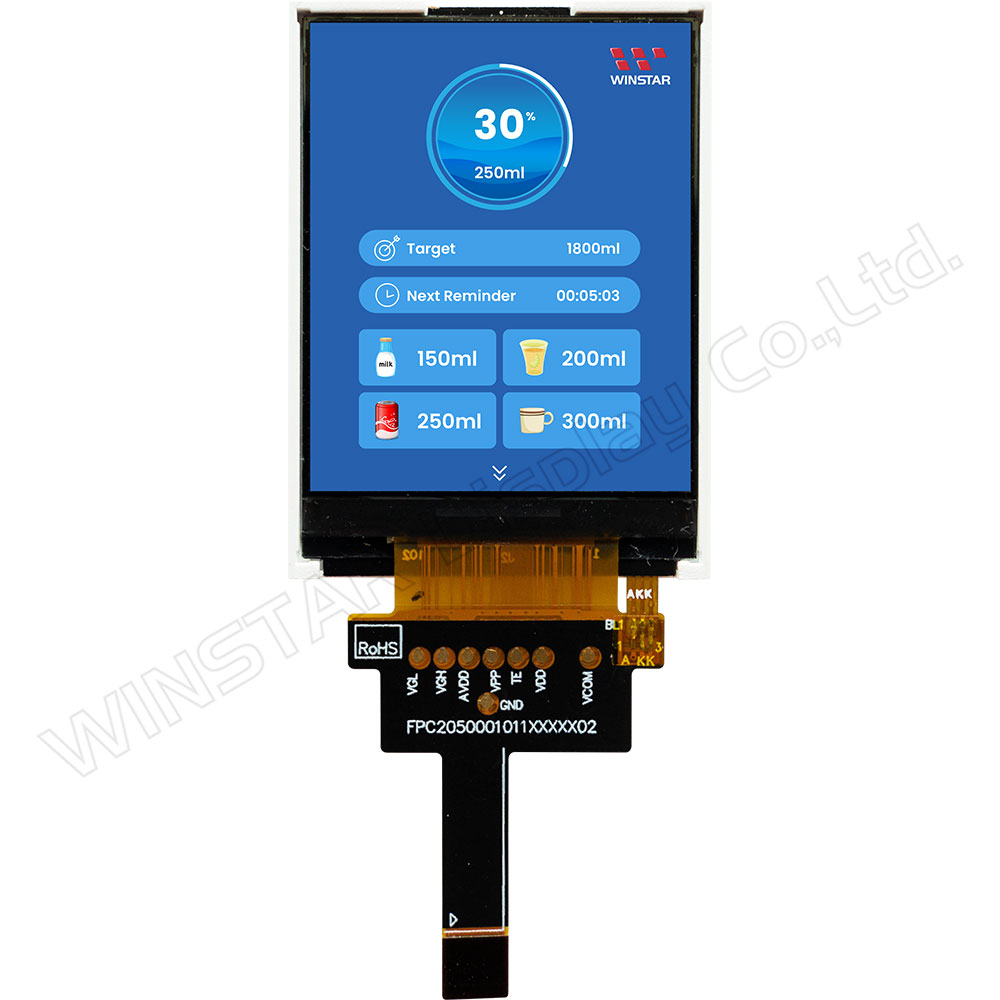

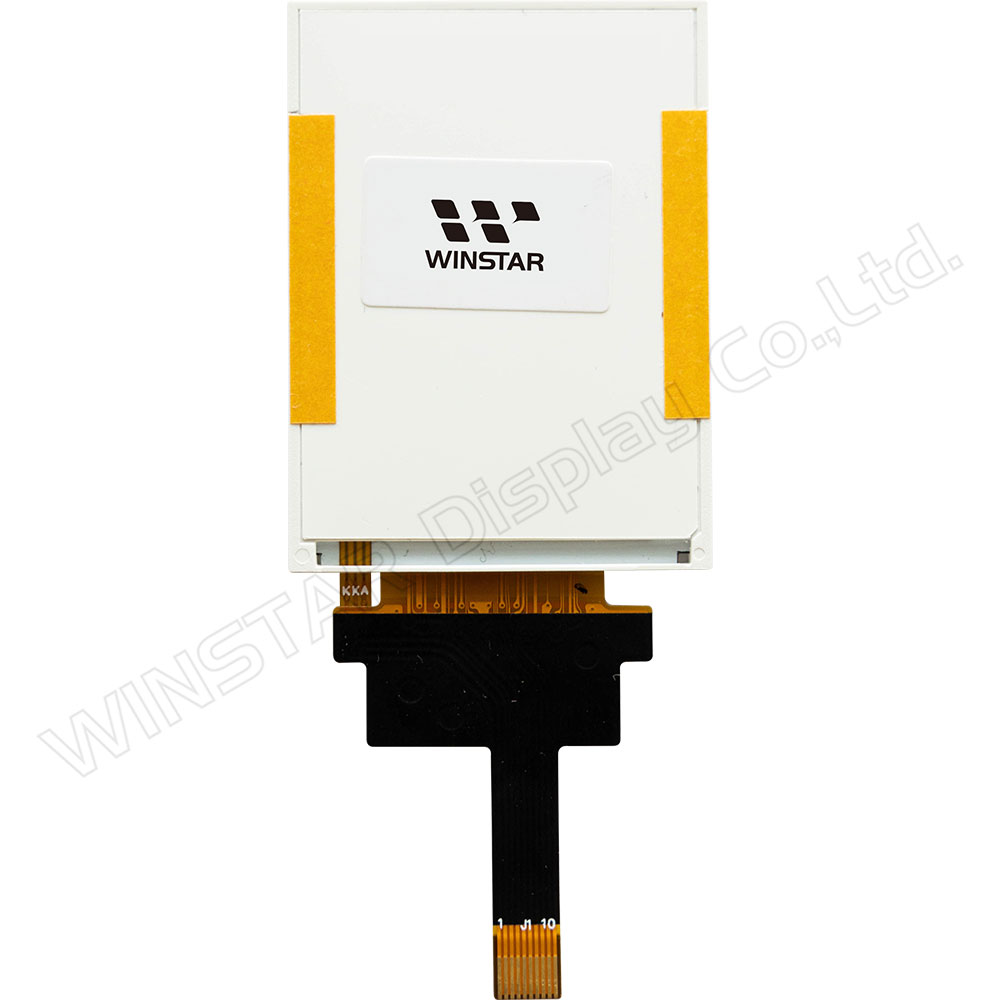

WF18HSLAADNN0 は1.77 インチのポートレートモードのTFT-LCD ディスプレイモジュールです。そのアクティブ領域は28.03 x 35.04 mmで、解像度は128 x 160 ドットです。輝度は900 cd/m2 (標準値)で、コントラスト比は 500:1 (標準値)で、視野方向 6 時（グレースケール反転方向 12 時）です。ST7735SドライバICを内蔵し、SPIインターフェースに対応します。その電源電圧は2.5V～3.7V（標準値：2.75V）で、動作温度範囲は-20℃～+70℃で保存温度は-30℃から+80℃まで対応しています。携帯機器、家電製品から玩具や医療機器まで幅広い用途に使用できる多用途性を備えたTFTディスプレイです。

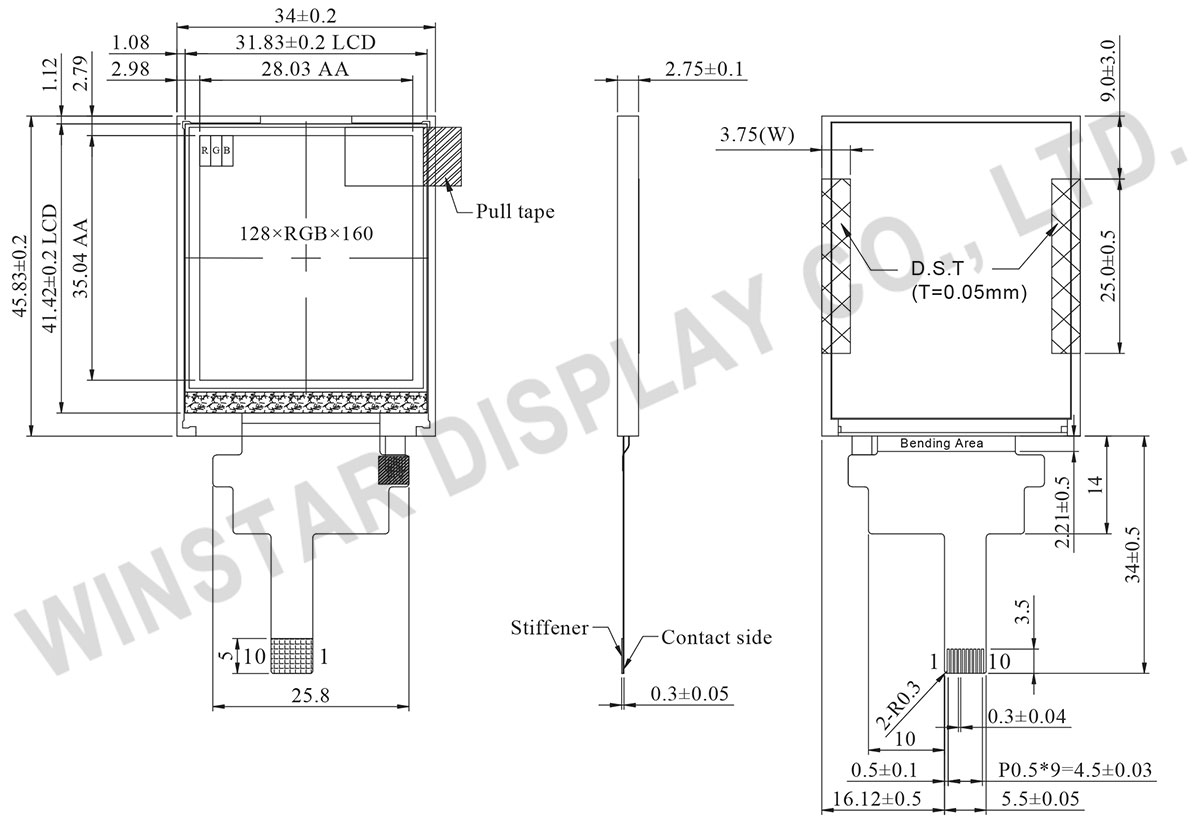

外形図
製品仕様
ピン功能定義
| Pin | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | LED+ | P | Back light anode |
| 2 | LED- | P | Back light cathode |
| 3 | SPI4W (VCC=4 WIRE) |
I | - SPI4W='0', 3-line SPI Enable. - SPI4W='1', 4-line SPI Enable. -If Not Used, Please fix this Pin at DGND Level. |
| 4 | VCC | P | Power Supply. |
| 5 | GND | P | Ground |
| 6 | CS | I | Chip enable (CSX) |
| 7 | RST | I | Reset signal (RESX) |
| 8 | SDA | I/O | Serial input/output signal in serial interface mode. |
| 9 | SCL | I | In Serial Interface, this is used as SCL. |
| 10 | D/C | I | Data/ command selection. (D/CX) |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ | 1.77 | インチ |
| ドットマトリクス(解像度) | 128 × RGB × 160(TFT) | dots |
| 外形寸法 | 34.0(W) × 45.83(H) × 2.65(D) | mm |
| 有効表示エリア | 28.03 × 35.04 | mm |
| ドットピッチ | 0.073 × 0.219 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角度 | 6時方向 | |
| グレースケール反転角度 | 12時方向 | |
| アスペクト率 | ポートレート | |
| IC | ST7735S 或いは互換性IC | |
| インターフェイス | SPI | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面処理 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
1.Operating conditions：| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| アナログ電源電圧 | VCI | － | 2.5 | 2.75 | 3.7 | V |
| LCM電源電流 | ICI(mA) | － | － | 0.9 | 2 | mA |
2. LED driving conditions：
| パラメータ | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 40 | - | mA |
| 消費電力 | - | - | 124 | - | mW |
| LED電圧 | VBL+ | 2.9 | 3.1 | 3.4 | V |
| LED の寿命 | - | - | 50,000 | - | Hr |
