製品情報

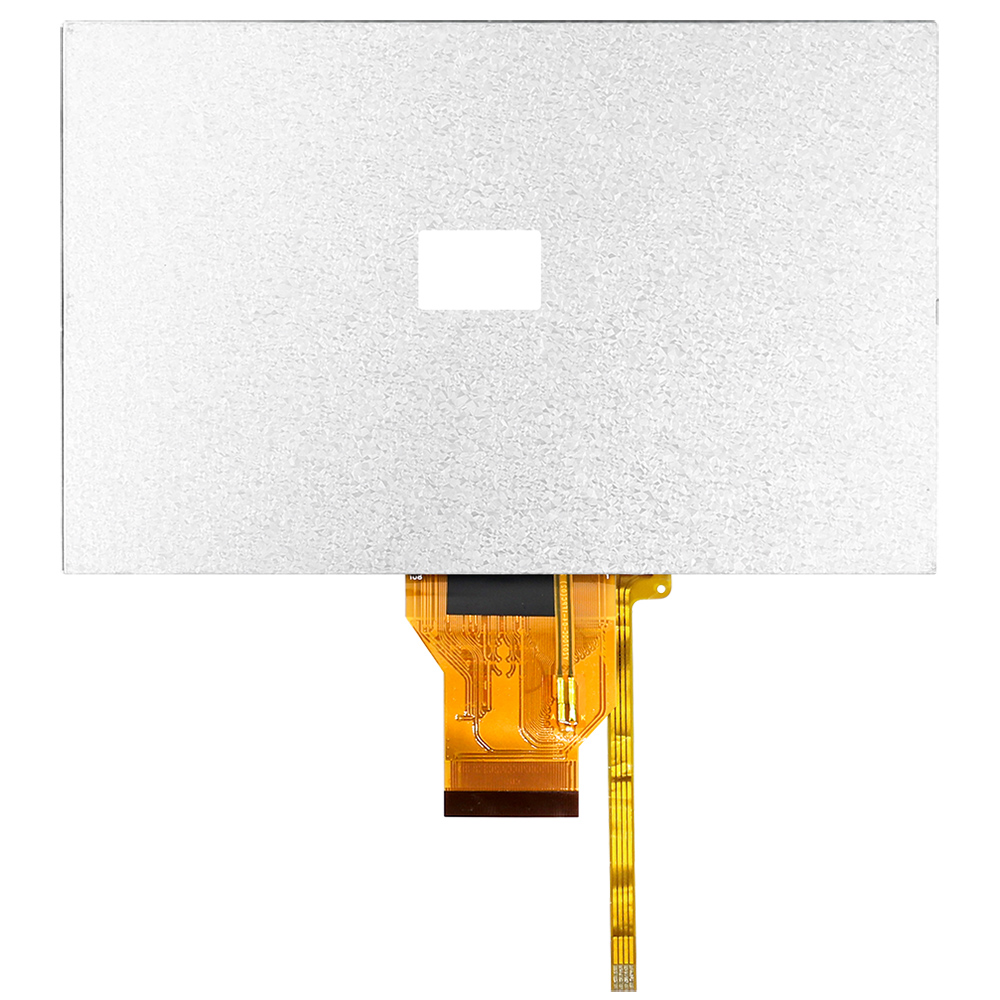

WF70D3SIAGDNT0 は、7インチの高輝度シリーズTFT LCDモジュールで、抵抗膜タッチパネル（RTP）とWVGA 800x480ピクセルの解像度を備えています。このTFTモジュールには、ILI6137AとILI5960-9GのドライバーICが組み込まれており、24ビットRGBインターフェースをサポートし、典型的な輝度は600ニトです。
WF70D3SIAGDNT0 のロジック供給電圧（VCC）は3.0Vから3.6Vの範囲で、典型値は3.3Vです。表示方向は12時方向、グレースケール反転は6時方向で、アスペクト比は16:9です。コントラスト比は800:1（典型値）です。モジュールは-20°Cから+70°Cの動作温度範囲で動作し、-30°Cから+80°Cの保存温度範囲で保管できます。
この製品は、埋め込みシステム、医療機器、GPSナビゲーション、監視システムなど、さまざまな工業用製品のアプリケーションに適しています。

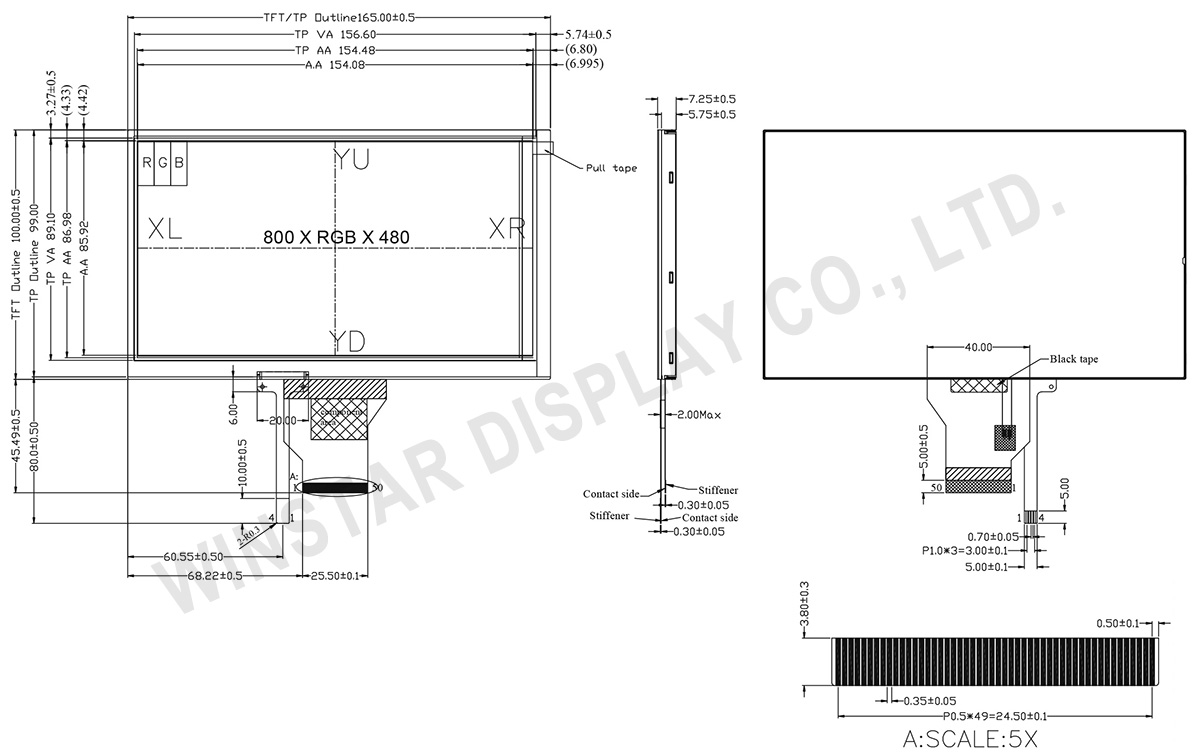

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 7 | インチ |
| ドットマトリックス(解像度) | 800 × RGB × 480 (TFT) | dots |
| 外形寸法 | 165 × 100.0 × 7.25 | mm |
| 有効エリア | 154.08 × 85.92 | mm |
| ピクセルピッチ | 0.1926 × 0.179 | mm |
| LCD タイプ | TFT, ノーマリ・ホワイト, 透過型 | |
| 視野角度 | 12 時方向 | |
| グレースケール反転 | 6 時方向 | |
| 画面アスペクト比 | 16:9 | |
| バックライトタイプ | LED ,ノーマリ・ホワイト | |
| カラー配列 | RGB-STRIPE | |
| TFT ドライバIC | ILI6137A + ILI5960-9G | |
| TFT インターフェイス | 24-bit RGB | |
| タッチパネル | 抵抗膜方式タッチパネル (RTP) | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
作業条件
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| ロジック電源電圧 | VCC | 3.0 | 3.3 | 3.6 | V |
| 電源電圧 | AVDD | 10.2 | 10.4 | 10.6 | V |
| 電源電流 | VCC =3.3V | - | 3.1 | - | mA |
| 電源電圧 | VGH | 14.5 | 15.0 | 15.5 | V |
| 電源電圧 | VGL | -10.5 | -10 | -9.5 | V |
| 入力信号電圧 | VCOM | 3.54 | 4.04 | 4.54 | V |
| AVDD 電源電流 | IADD | - | 13.7 | - | mA |
| VGH 電源電流 | IGH | - | 0.57 | - | mA |
| VGL 電源電流 | IGL | - | 0.63 | - | mA |
| VCOM 電源電流 | ICOM | - | 0.03 | - | mA |
LED駆動条件
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | ILED | - | 270 | - | mA |
| 消費電力 | - | 2268 | 2430 | 2592 | mW |
| LED電圧 | VLED+ | 8.4 | 9.0 | 9.6 | V |
| LEDの寿命 | - | 50,000 | - | Hr |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED+ | Power supply for backlight |
| 2 | VLED+ | Power supply for backlight |
| 3 | VLED- | Backlight ground |
| 4 | VLED- | Backlight ground |
| 5 | GND | Power ground |
| 6 | VCOM | Common voltage |
| 7 | VCC | Power for Digital Circuit |
| 8 | MODE | DE/SYNC mode select |
| 9 | DE | Data Input Enable (DEN) |
| 10 | VS | Vertical Sync Input (VSD) |
| 11 | HS | Horizontal Sync Input (HSD) |
| 12 | B7 | Blue data(MSB) |
| 13 | B6 | Blue data |
| 14 | B5 | Blue data |
| 15 | B4 | Blue data |
| 16 | B3 | Blue data |
| 17 | B2 | Blue data |
| 18 | B1 | Blue data |
| 19 | B0 | Blue data(LSB) |
| 20 | G7 | Green data(MSB) |
| 21 | G6 | Green data |
| 22 | G5 | Green data |
| 23 | G4 | Green data |
| 24 | G3 | Green data |
| 25 | G2 | Green data |
| 26 | G1 | Green data |
| 27 | G0 | Green data(LSB) |
| 28 | R7 | Red data(MSB) |
| 29 | R6 | Red data |
| 30 | R5 | Red data |
| 31 | R4 | Red data |
| 32 | R3 | Red data |
| 33 | R2 | Red data |
| 34 | R1 | Red data |
| 35 | R0 | Red data(LSB) |
| 36 | GND | Power Ground |
| 37 | DCLK | Sample clock (CLK) |
| 38 | GND | Power Ground |
| 39 | L/R | Left / right selection |
| 40 | U/D | Up/down selection |
| 41 | VGH | Gate ON Voltage |
| 42 | VGL | Gate OFF Voltage |
| 43 | AVDD | Power for Analog Circuit |
| 44 | RESET | Global reset pin. |
| 45 | NC | No connection |
| 46 | VCOM | Common Voltage |
| 47 | DITHB | Dithering function |
| 48 | GND | Power Ground |
| 49 | NC | No connection |
| 50 | NC | No connection |
