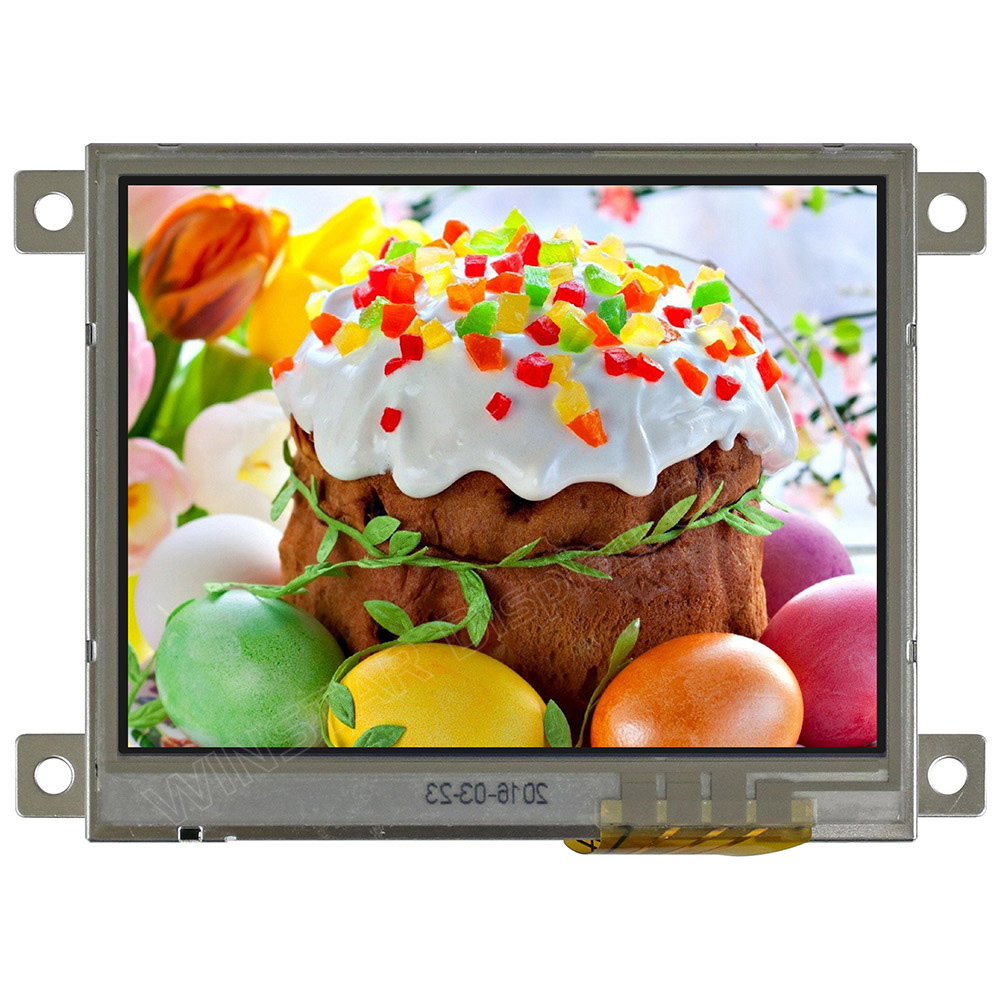

3.5インチRTP タッチパネルTFT ディスプレイ搭載コントロールボード

型番 WF35PTIBCDBT0

►サイズ: 3.5インチ
►解像度: 320 x 240 dots
►視野角: 12H
►インターフェース: MCU
►コントローラー IC:RA8875
►コントロールボード: 有
►輝度(cd/m2): 300
►スルーホールフレーム: 有
►タッチパネル: 抵抗式タッチパネル (RTP)

製品情報

WF35PTIBCDBT0は、3.5インチの抵抗膜式タッチパネルを備えたTFT LCDモジュールで、解像度は320x240ピクセル、アスペクト比は4:3です。モジュールの寸法は93.5 x 66.44 mmで、アクティブエリアのサイズは70.08 x 52.56 mmです。このモジュールには制御基板と、8080 MPUインターフェースをサポートする内蔵RA8875コントローラICが搭載されています。

Winstar PシリーズTFTディスプレイの特長:

  • TFTディスプレイモジュールは主にRA8875コントローラICを採用しており、標準化された36ピンのMCU 8080 8/16ビットピン定義と、8/16ビットの6800ピン定義インターフェースがジャンプを介して選択できます。
  • ピン番号33~36はバックライトの供給として事前に定義されており、追加のバックライト回路を設計する必要がありません。
  • ユーザーは、中国語フォント(オプション)とフラッシュメモリの外部拡張をリクエストできます。
  • RA8875 ICの内蔵PWMコマンドにより、バックライトの制御とDMA(Direct Memory Access)によるグラフィカル操作の高速化が実現されます。
  • さらに、4線式抵抗タッチパネルコントローラが内蔵されており、抵抗タッチを搭載したPシリーズTFTモデルにのみ適用されます。


WF35PTIBCDBT0 TFT LCDモジュール(抵抗膜式タッチパネル付き)のコントラスト比は350:1、輝度は300ニット(典型値)です。LCM電圧範囲は3V~3.6Vで、典型値は3.3Vです。動作温度範囲は-20~+70℃、保存温度範囲は-30~+80℃です。

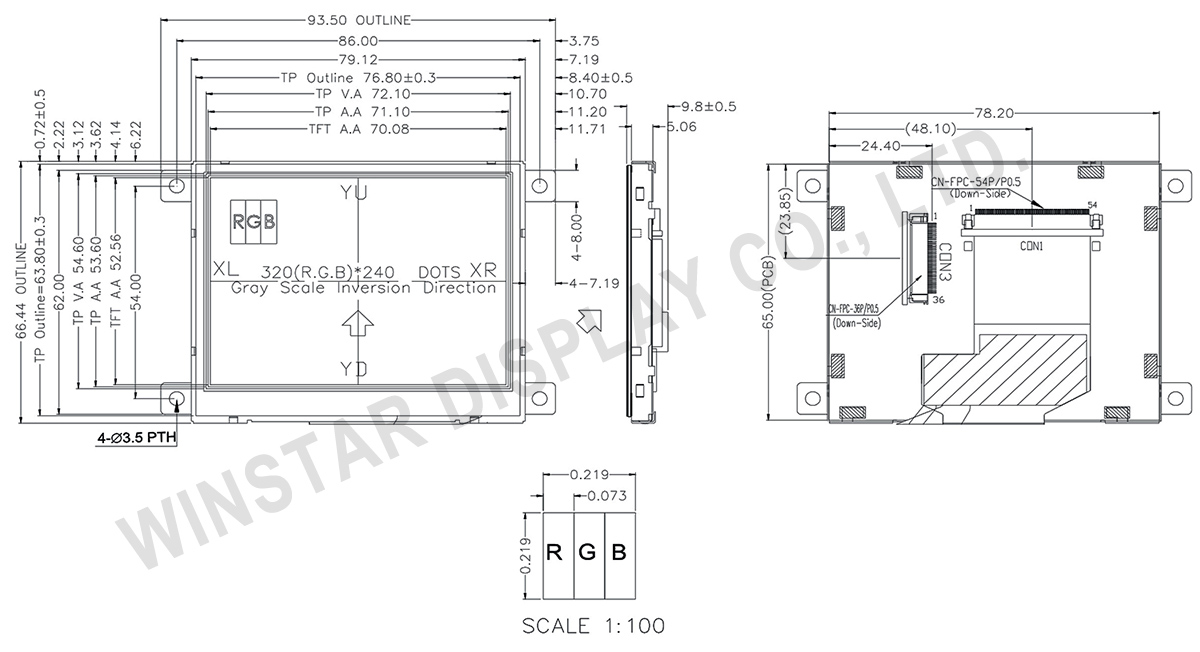

外形図

WF35PTIBCDBT0 - 3.5" TFT with Integrated Controller Board

製品仕様

ピン功能定義

Pin No. 記号 説明
1 GND System ground
2 VDD Power Supply : +3.3V
3 NC No connect
4 RS Data/Command select
5 WR Write strobe signal
6 RD Read strobe signal
7~22 DB0~DB15 Data bus
23 WAIT Wait Signal Output(H:active)
24 RTP_INT RTP Interrupt
25 CS Chip select
26 RST Hardware reset
27~32 NC No connect
33~34 VLED- Power for LED backlight cathode
35~36 VLED+ Power for LED backlight anode

規格説明

項目 仕様 単位
表示サイズ(対角線) 3.5 インチ
ドットマトリクス(解像度) 320 x RGB x 240 dots
モジュールサイズ 93.5 x 66.44 x 9.8 mm
有効エリア 70.08 x 52.56 mm
ドットピッチ 0.073 x 0.219 mm
LCDタイプ TFT・ノーマリ・ホワイト・透過型
視野角 12時方向
グレースケール反転 6時方向
バックライトタイプ LED・ノーマリ・ホワイト
コントローラー IC RA8875
インターフェース Digital 8080 family MPU
タッチパネルタイプ 抵抗膜方式タッチパネル(RTP)
表面 防眩

最大绝对额定值

项目 符号 最小值 典型值 最大值 单位
動作温度 TOP -20 +70
保存温度 TST -30 +80

电气特性

项目 符号 条件 最小值 典型值 最大值 单位
LCM電源電圧 VDD - 3.0 3.3 3.6 V
LCM電源電流 IDD - - 50 75 mA
消費電力   - - 165 270 mW
