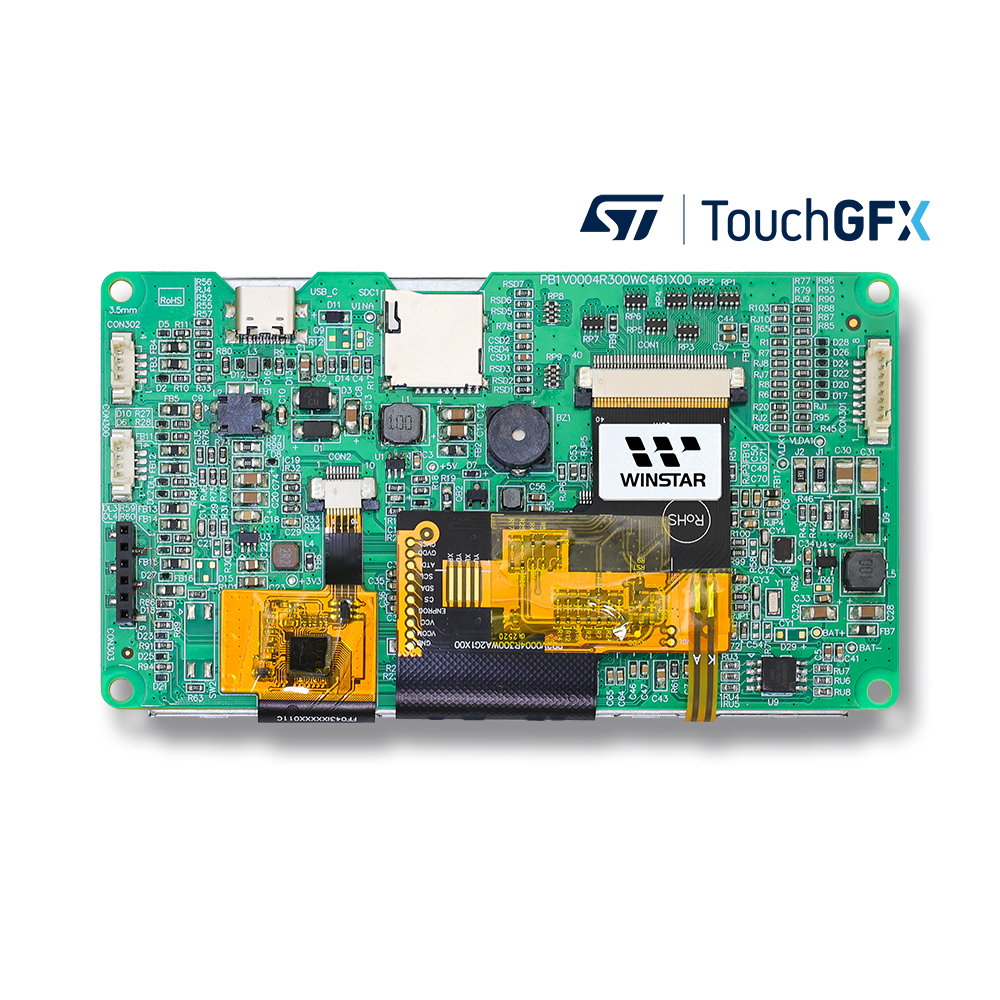

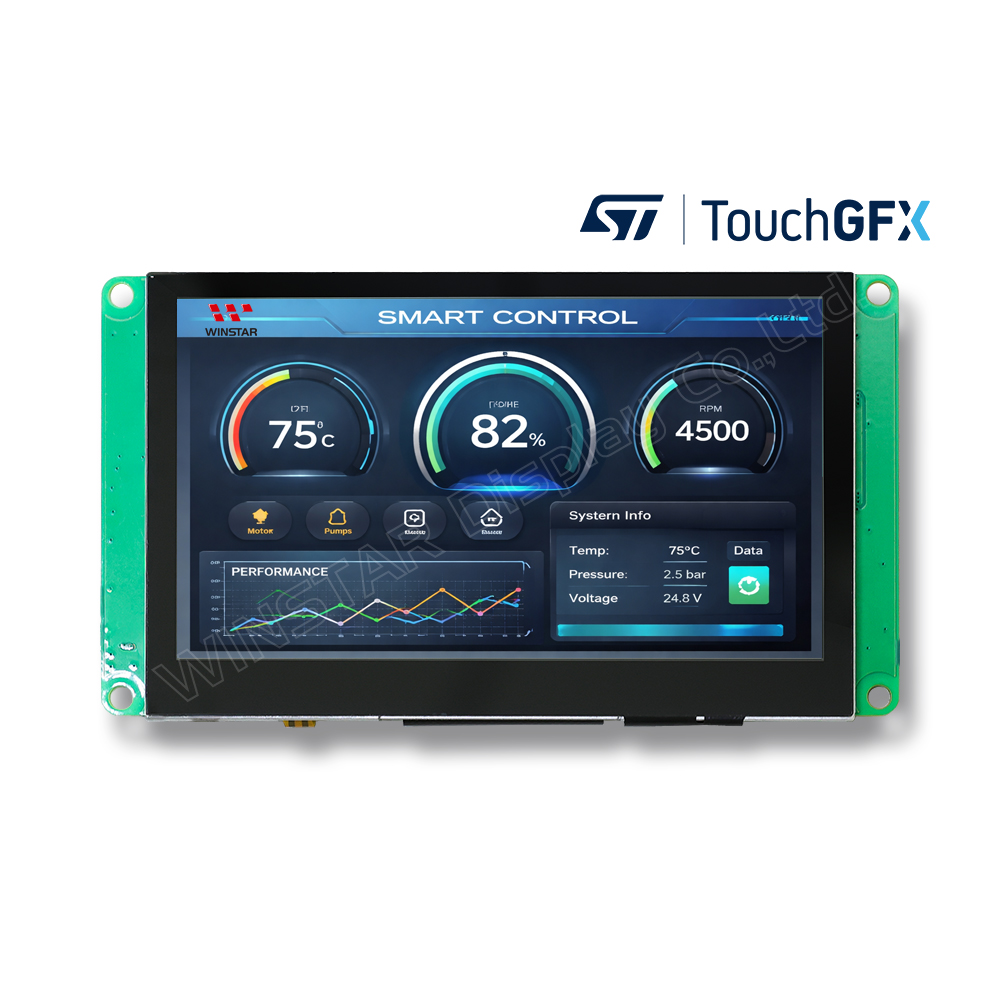

WL0F00043000WGXAANA00 は、産業制御やグラフィカルユーザーインターフェース(GUI)アプリケーションの開発を行うエンジニア向けに設計された 4.3インチ HMI ディスプレイ開発ボードです。本ボードは 4.3インチ IPS TFT LCD モジュール と静電容量方式タッチパネルを統合し、高性能な STM32U599ZIT6 MCU を搭載することで、HMI システム評価や GUI 開発、プロトタイピングを効率的に行える開発プラットフォームを提供します。
ディスプレイは 480×272 解像度、80/80/80/80 の広視野角、および標準輝度 400 cd/m² を備えており、制御パネルや組み込み機器向けインターフェースにおいて、鮮明で安定した表示性能を実現します。統合された静電容量タッチパネルは I²C インターフェース を通じて通信し、直感的でスムーズな操作を可能にします。
超低消費電力の STM32U599 シリーズ MCU を採用し、MCU には 2MB Flash と約 2.5MB SRAM が内蔵されています。さらに GPU2D グラフィックアクセラレータおよび LTDC ディスプレイコントローラ を統合しており、GUI 描画処理を効率的に実行できます。また、16MB 外部シリアル Flash を搭載しており、フォントや画像など HMI 用グラフィックリソースの保存に利用できます。
本開発ボードは RS485、UART、SPI、I²C、USB Type-C(USB 2.0 OTG) など複数の通信インターフェースをサポートし、Micro SD カードスロットおよび 5–28V DC の広範囲電源入力に対応しています。また、STM32CubeMX、STM32CubeIDE、STM32CubeProgrammer、TouchGFX Designer を含む STM32 開発エコシステムに対応しており、グラフィカルインターフェースの設計から組み込みシステムへの統合まで、効率的な開発を支援します。


| 項目 | 標準値 | 単位 | |
|---|---|---|---|
| 操作電圧 | 5-28 | VDC | |
| 通信インタフェース | USB-C | - | |
| Micro SD Card | - | ||
| CON300 | Option for RS485, UART | - | |
| CON301 | SPI | - | |
| I²C | - | ||
| CON302 | UART | - | |
| MCU | STM32U599ZIT6 (2MB Flash, 2.5MB RAM) |
- | |
| フラッシュメモリ | 16 | MB | |
| LCD ディスプレイサイズ | 4.3 | インチ | |
| ドットマトリックス | 480 × R.G.B. × 272 (TFT) | dots | |

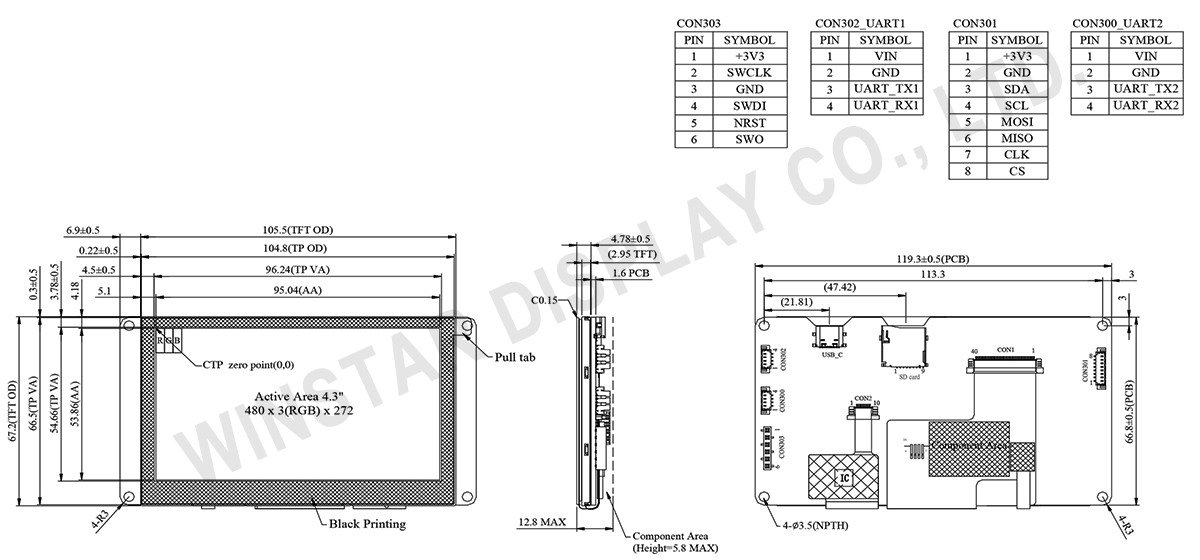

| モジュールサイズ | 119.3(W) × 67.2(H) ×12.8(D) | mm | |
| 有効表示エリア | 95.04(W) × 53.856(H) | mm | |
| ピクセルピッチ | 0.198(H) × 0.198(V) | mm | |
| 輝度 | 最小値: 300; 典型値: 400 | cd/m2 | |
| LCD タイプ | TFT, 黒色, 透過型 | ||
| 視角 | 80/80/80/80 | ||
| アスペクト率 | 16:9 | ||
| タッチパネル | 静電容量式タッチパネル | ||
| 表面処理 | グレア | ||
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -30 | - | +80 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
| 電源電圧 | VIN | - | - | 28 | V |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 電源電圧 | VIN | 5 | 12 | 28 | V |
| 電源電流 | ICC | - | 120 | - | mA |
| 項目 | 説明 |
|---|---|
| LCM | WF43WTWAEDNGA# |
| PCBA | SV10004R300WC00N0100 |
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | VIN | Power supply input; 5V ~ 28V | Power |
| 2 | GND | Ground | Power |
| 3 | RS485_A / UART_TX2 | USART2_TX | I/O |
| 4 | RS485_B / UART_RX2 | USART2_RX | I/O |
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | +3V3 | Power input | Power |
| 2 | GND | Ground | Power |
| 3 | SDA | I2C1_SDA | I/O |
| 4 | SCL | I2C1_SCL | I/O |
| 5 | MOSI | SPI1_MOSI | I/O |
| 6 | MISO | SPI1_MISO | I/O |
| 7 | CLK | SPI1_CLK | I/O |
| 8 | CS | SPI1_CS | I/O |
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | VIN | Power supply input; 5V ~ 28V | Power |
| 2 | GND | Ground | Power |
| 3 | UART_TX1 | USART1_TX | I/O |
| 4 | UART_RX1 | USART1_RX | I/O |
| Pin | 記号 | 功能 | リマーク |
|---|---|---|---|
| 1 | +3V3 | Power input | Power |
| 2 | SWCLK | Serial wire clock | I/O |
| 3 | GND | Ground | Power |
| 4 | SWDIO | Serial wire debug data input/output | I/O |
| 5 | NRST | Reset | Input |
| 6 | SWO | Serial wire trace output | Output |
