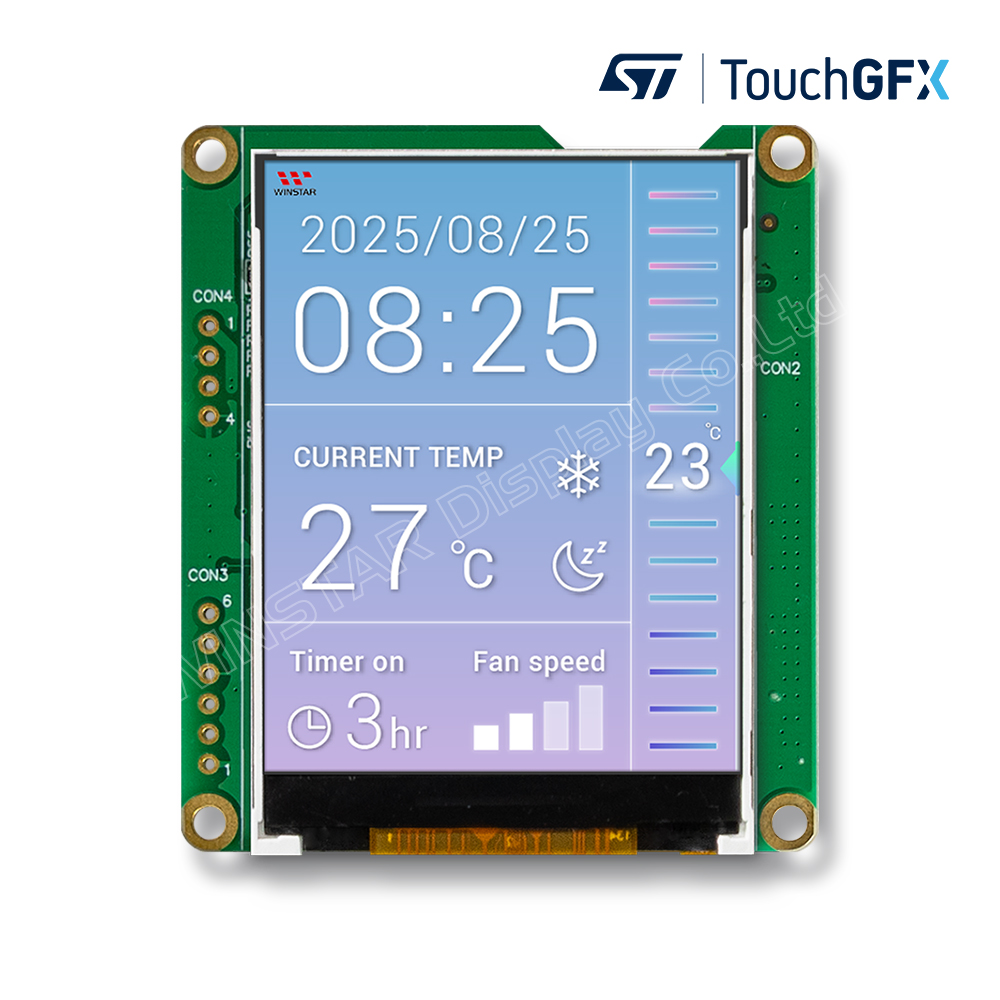

WL0F00024000MNFAANA00 は、高品質なディスプレイ性能と MCU 処理の柔軟性を求める開発エンジニア向けに設計された統合型の STM32 HMI 開発ボード です。WINSTAR の高品質 2.4インチ TFT LCD モジュールに STM32G0B1RET6 マイクロコントローラ (MCU) を直接統合することで、本プラットフォームは堅牢な ハードウェアリファレンス設計 を提供し、製品開発期間の大幅な短縮に貢献します。内蔵の 2.4インチ TFT LCD は 240×320 解像度と標準輝度 500 cd/m² を備え、組み込み HMI アプリケーションにおいて優れた表示性能を実現します。

本プラットフォームは低レベルのディスプレイドライバ統合を簡素化し、開発チームがアプリケーションロジック、周辺機能制御、および GUI 設計に集中できる環境を提供します。

主な開発メリット：

• ST エコシステムに標準対応： TouchGFX、STM32CubeIDE、STM32CubeMX に対応しています。STM32G0 シリーズ MCU 向けに最適化された C++ コード生成により、スマートフォンのような視覚的に優れた GUI を効率的に設計できます。
• コマンド型 HMI を超える柔軟性： 一般的な「シリアルディスプレイ (Command-type HMI)」とは異なり、STM32G0 MCU を完全に制御可能です。ファームウェア構成、UART、SPI、GPIO などの周辺インターフェース、および電源管理を柔軟に制御できます。

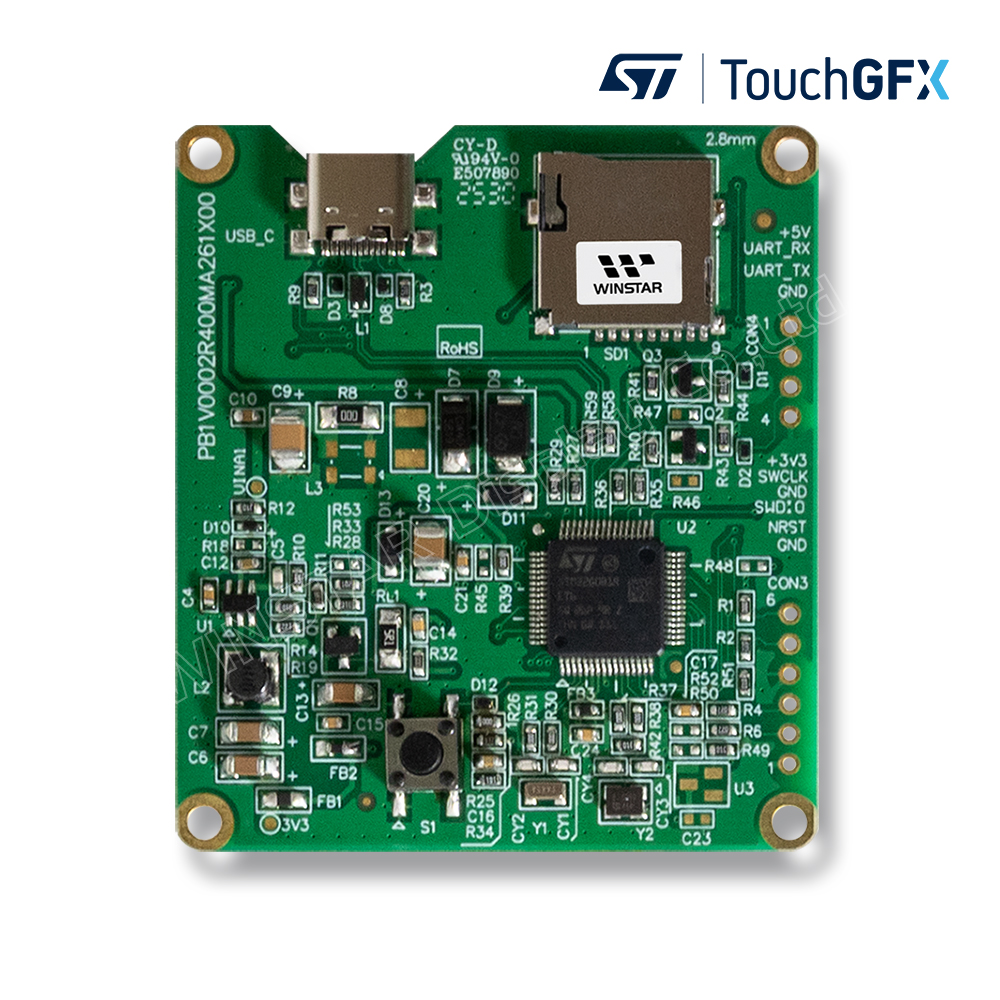

• 試作開発を容易に： USB Type-C インターフェースを搭載し、電源供給およびファームウェア書き込みに対応しています。また、画像データやフォント管理、データロギングに便利な Micro SD カードスロットも備えています。
• 産業用途に適した高い信頼性： 動作温度 -20°C ～ +70°C に対応し、ラボでの試作評価から産業機器まで幅広い用途に適しています。

TouchGFX による開発効率の向上：

TouchGFX フレームワークを活用することで、コスト効率に優れた STM32G0 シリーズ MCU 上で高品質なグラフィックスを実現できます。本開発ボードは、UI の試作設計から最終的な組み込みシステム開発までをスムーズに移行できる開発プラットフォームです。

主な用途：

• 産業用 IoT (IIoT)： ハンディ型診断機器、小型モニタリングパネル、センサーハブ。
• 医療機器： ポータブル生体モニタリング装置、検査・分析機器。
• スマート家電： コーヒーメーカーやホームオートメーション用コントロールパネル。
• 計測機器： MCU 演算とリアルタイム表示を必要とするコンパクトな測定装置。

対応 ST 開発ツール：

• TouchGFX： 高性能 GUI 開発のためのグラフィックソフトウェアフレームワーク。
• STM32CubeIDE： C/C++ 統合開発環境。
• STM32CubeMX： MCU 周辺設定およびクロックツリー構成ツール。
• STM32CubeProg： デバイスメモリ書き込みおよびプログラミングツール。
