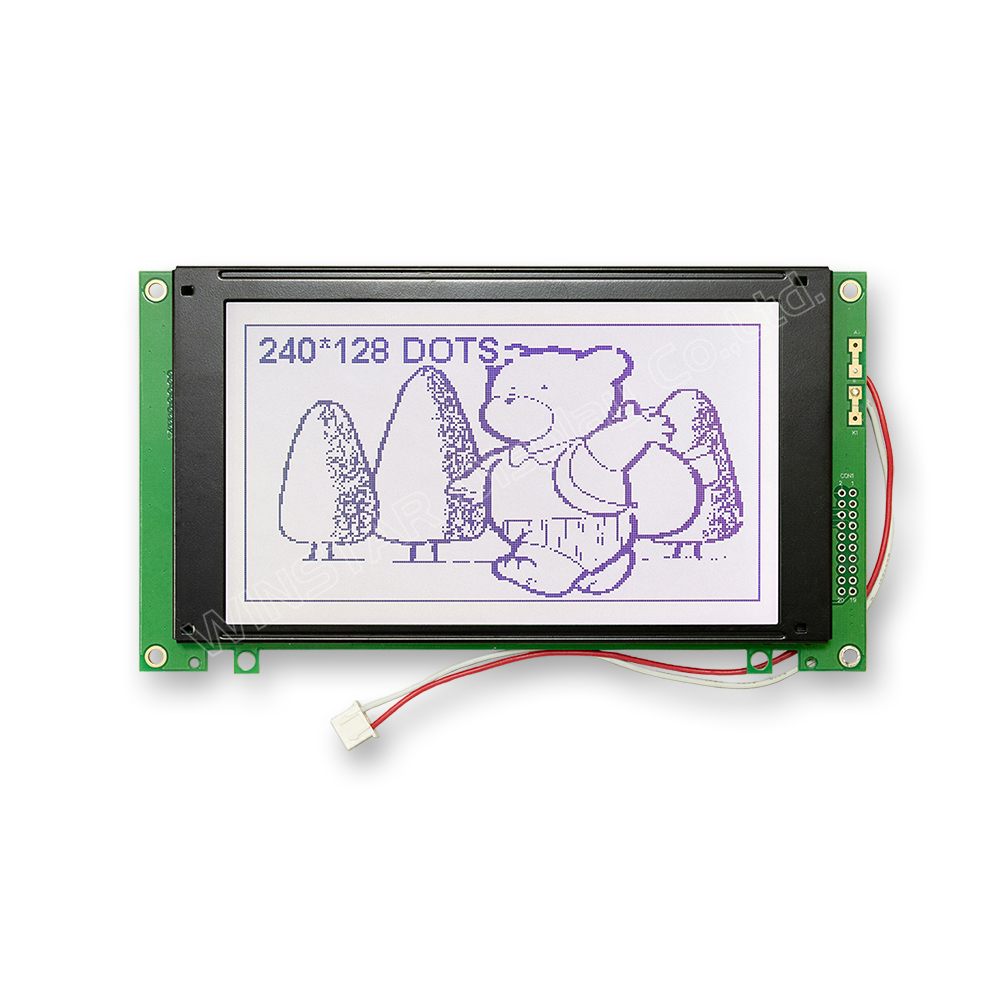

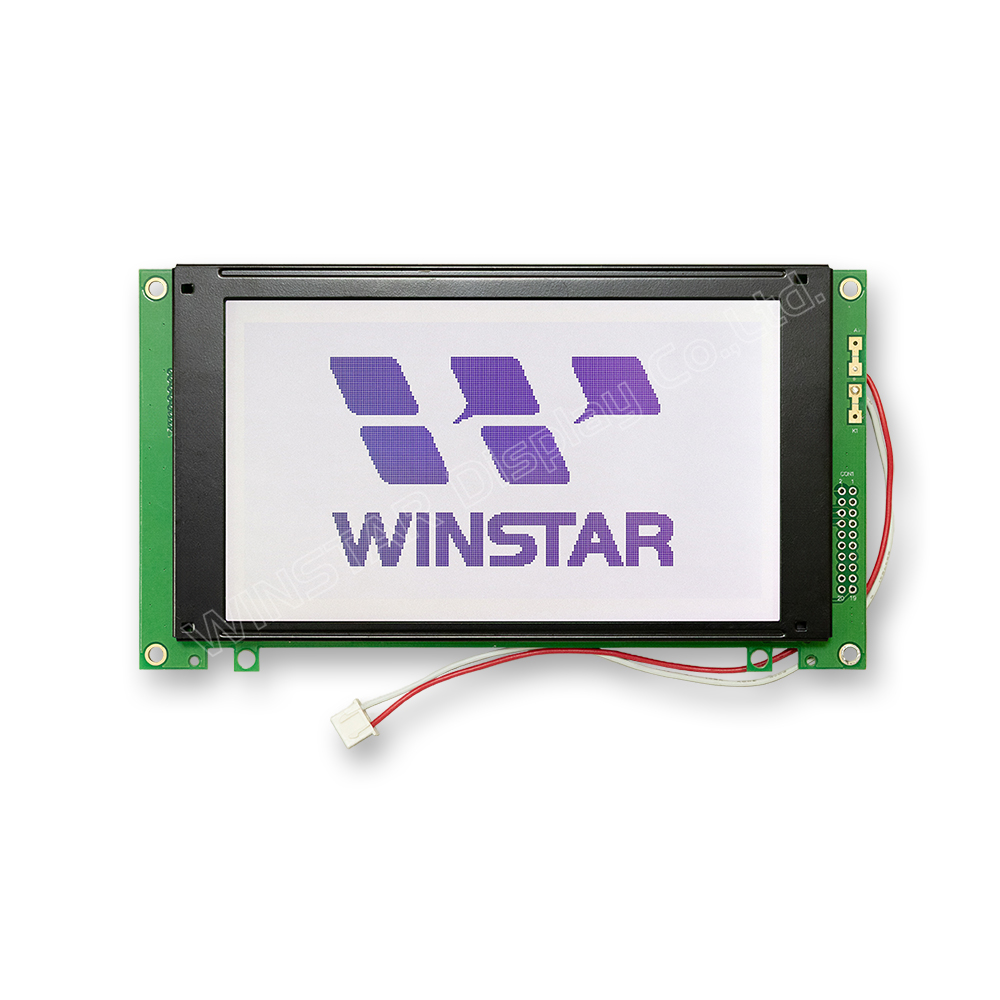

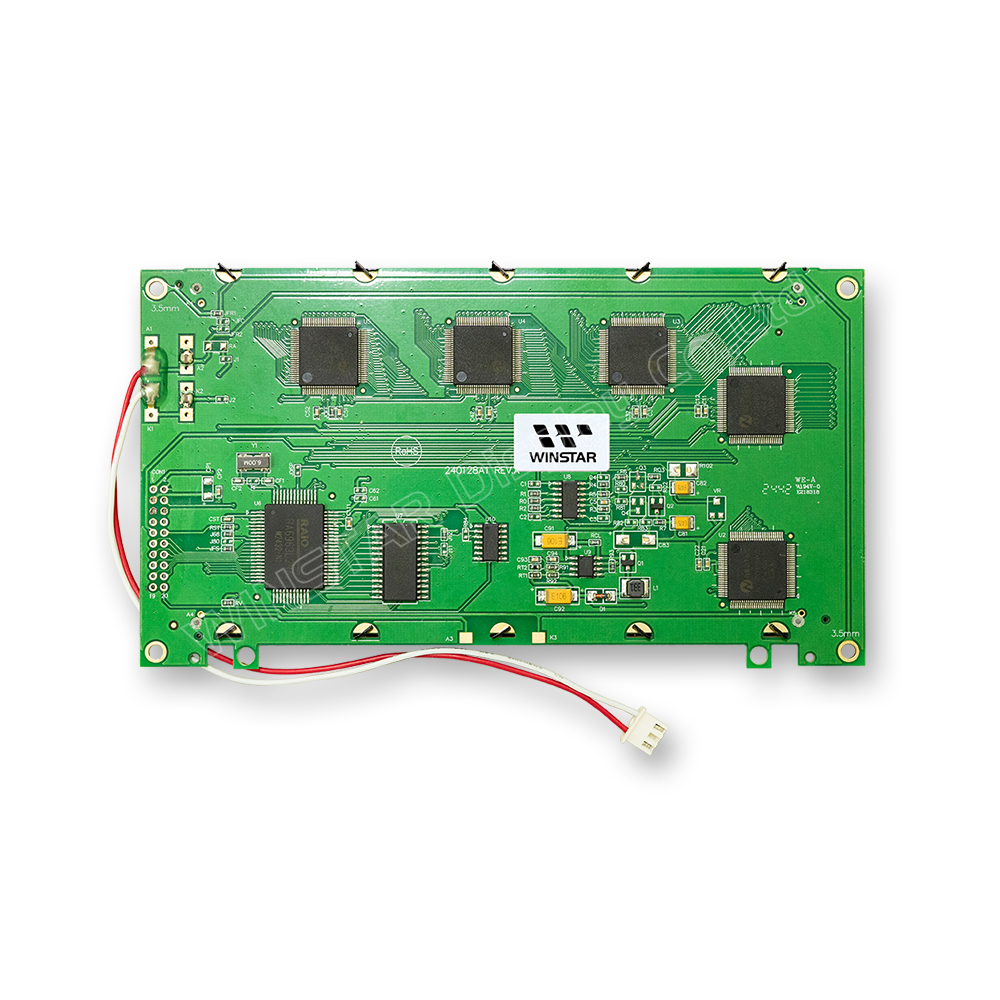

Modello numero WG240128A1
►LCD Grafico 240x128
►Tipo: grafico
►Struttura: COB
►Dimensione: 5.35 pollici
►IC: RA6963
►1/128 duty cycle
►A bordo opzione di tensione negativa
►24 pin opzionale
►Interfaccia: 8080
►Touch Screen: Opzione
WG240128A1 è un modulo LCD grafico 240x128 con dimensioni di 170x103.5 mm, un'area attiva di 119x63.97 mm e una dimensione diagonale di 5.35 pollici. Questo modulo è dotato di controller RA6963 e include un'uscita di tensione negativa integrata. Supporta un'interfaccia parallela a 8 bit 8080, alimentazione a 5V e una versione opzionale a 3.3V. È inoltre disponibile un pannello touch opzionale per il WG240128A1. Il modello standard WG240128A1 è dotato di un connettore a 20 pin, ma è disponibile anche l'opzione a 24 pin. Questo LCD grafico è adatto a molte applicazioni, tra cui elettrodomestici, sistemi POS, dispositivi domestici, strumenti industriali, automazione, sistemi di visualizzazione audio e dispositivi medicali.
| Articolo | Dimensioni | Unità |
|---|---|---|
| Numero di punti | 240 x 128 | － |
| Dimensione del modulo | 170.0 x 93.4 x 12.4(Max) | mm |
| Area di visualizzazione | 128.0 x 74.0 | mm |
| Area attiva | 119.97 x 63.97 | mm |
| Dimensioni del Dot | 0.47 x 0.47 | mm |
| Passo del Dot | 0.50 x 0.50 | mm |
| Duty | 1/128 | |
| Tipo di backlight | LED | |
| IC | RA6963 | |
| Interfaccia | 8080 | |
| Articolo | Simbolo | Min | Valore tipico | Valore massimo | Unità |
|---|---|---|---|---|---|
| Temperatura di lavoro | TOP | -20 | － | +70 | ℃ |
| Temperatura di stock | TST | -30 | － | +80 | ℃ |
| Input Voltage | VIN | -0.3 | － | VDD+0.3 | V |
| Supply Voltage For Logic | VDD-VSS | -0.3 | － | +7.0 | V |
| Articolo | Simbolo | Condition | Min | Valore tipico | Valore massimo | Unità |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| Supply Voltage For LCD | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 17.5 16.3 |
－ 18.0 － |
20.1 18.5 － |
V V V |
| Input High Volt. | VIH | － | 0.8VDD | － | VDD | V |
| Input Low Volt. | VIL | － | 0 | － | 0.15VDD | V |
| Output High Volt. | VOH | － | VDD-0.3 | － | VDD | V |
| Output Low Volt. | VOL | － | 0 | － | 0.3 | V |
| Supply Current | IDD | － | － | 33 | 60 | mA |
| Pin No. | Simbolo | descrizione |
|---|---|---|
| 1 | FGND | Frame ground ( Connected to bezel ) |
| 2 | Vss | GND |
| 3 | Vdd | Power supply |
| 4 | Vo | Power supply for LCD driver |
| 5 | /WR | Data write. Write data into RA6963when WR = L |
| 6 | RD | Data read. Read data from RA6963when RD = L |
| 7 | /CE | L : Chip enable |
| 8 | C/D | WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read |
| 9 | Vee | Negative Voltage Output |
| 10 | /RESET | H : Normal ; L : Initialize RA6963 |
| 11 | DB0 | Data bus line |
| 12 | DB1 | Data bus line |
| 13 | DB2 | Data bus line |
| 14 | DB3 | Data bus line |
| 15 | DB4 | Data bus line |
| 16 | DB5 | Data bus line |
| 17 | DB6 | Data bus line |
| 18 | DB7 | Data bus line |
| 19 | FS | Pins for selection of font; H : 6 * 8 , L : 8 * 8 |
| 20 | RV | H: Reverse L: Normal |
