Modelo Nº WAA0420A2ADB5NXXX000
►Tamaño : 2.9 pulgada
►Resolución : 400x300 puntos
►Interfaz : MCU / SPI
►Pantalla táctil : Con panel táctil capacitivo
►La pantalla puede actualizar pantallas de papel electrónico en blanco y negro.
►Luz frontal : Yes

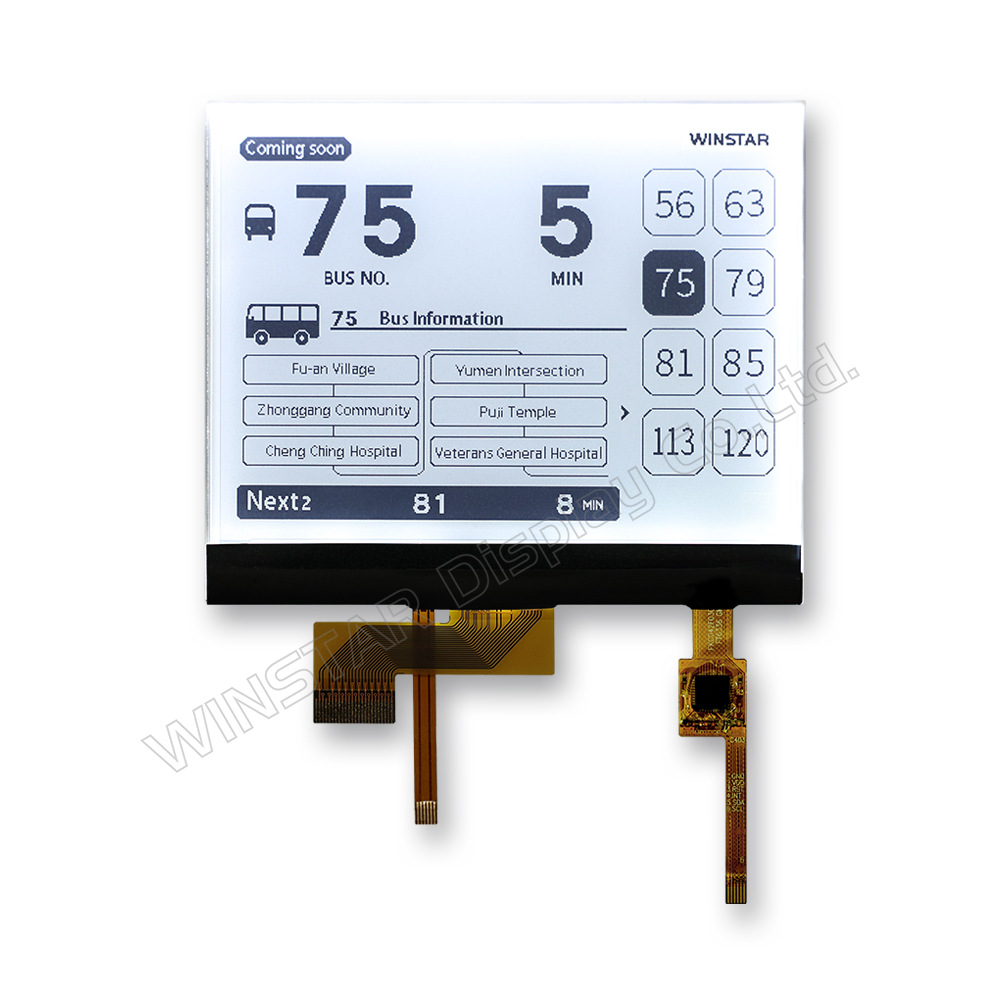

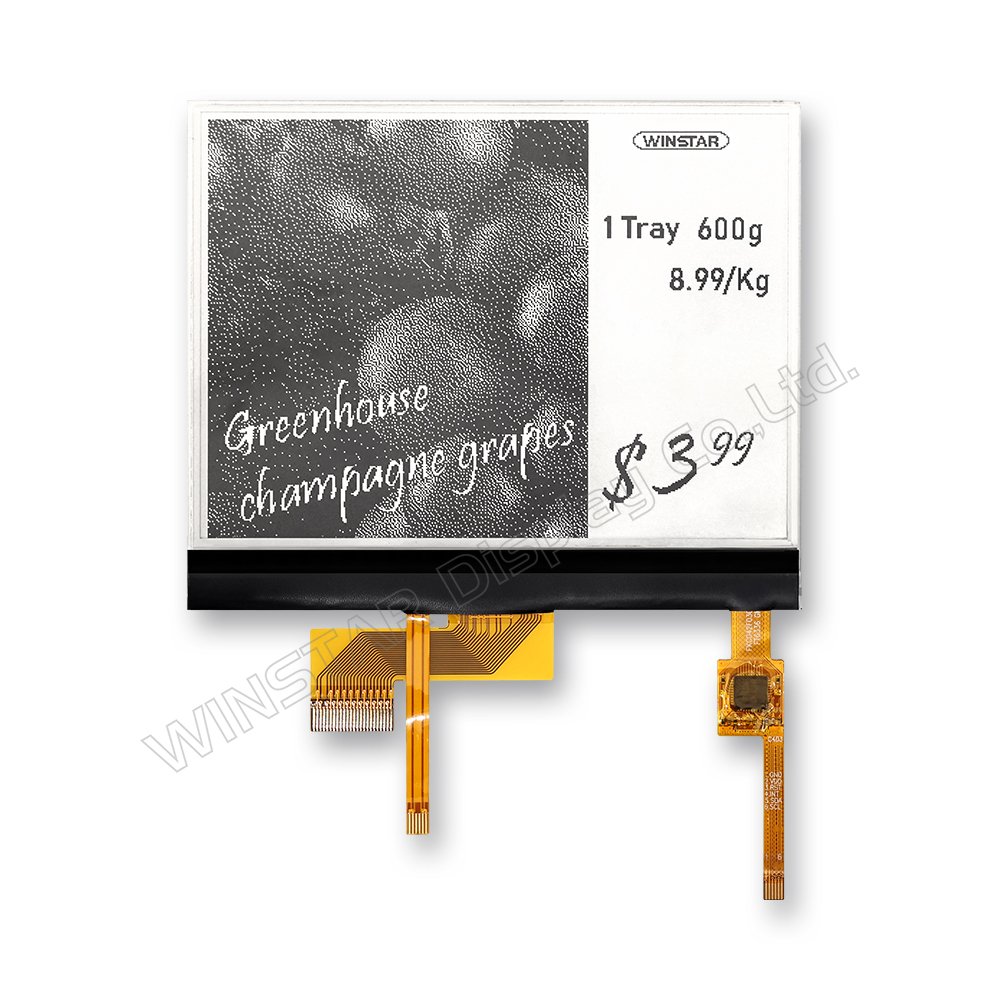

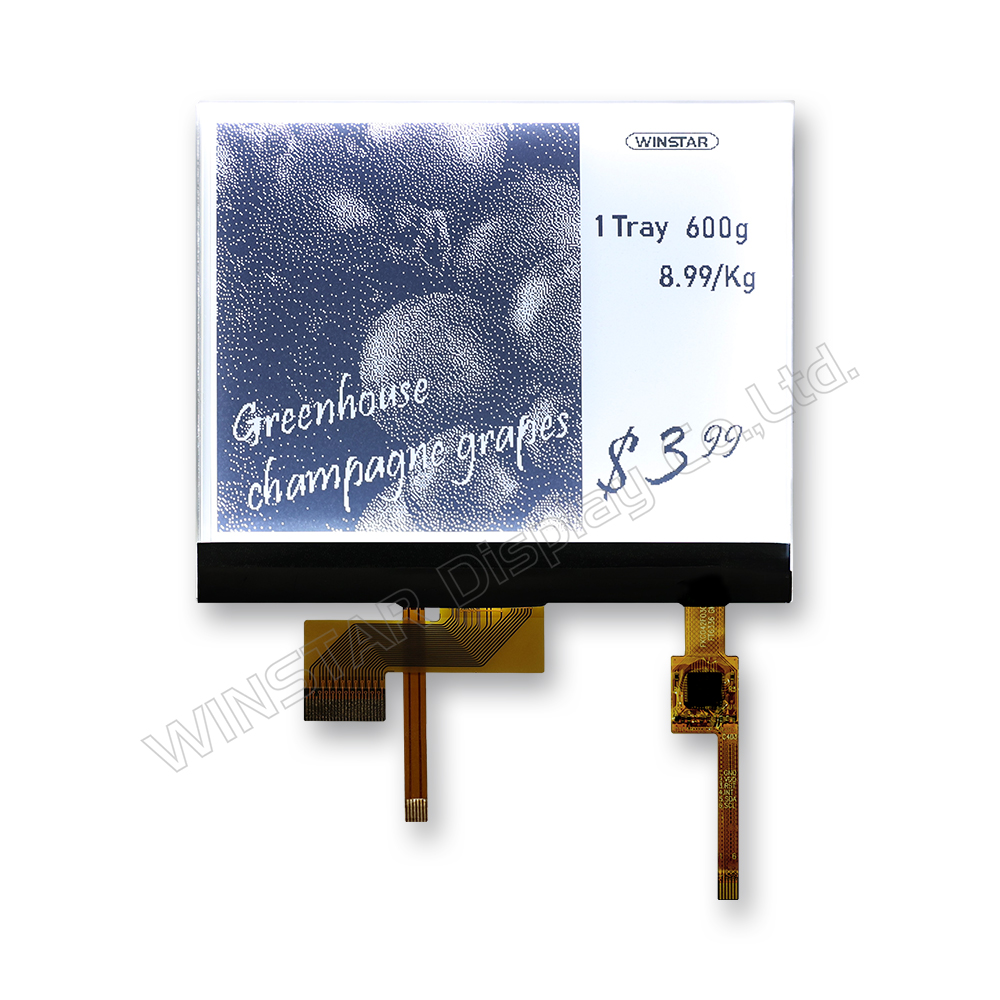

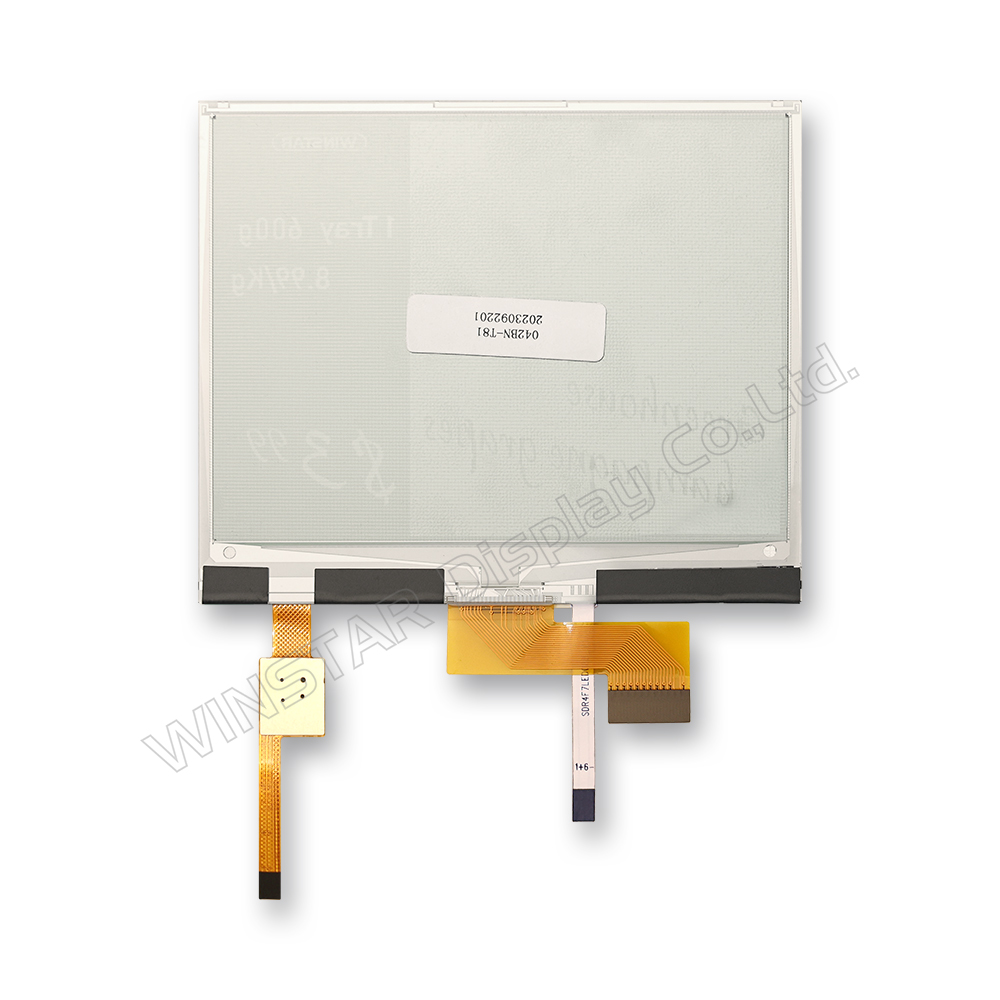

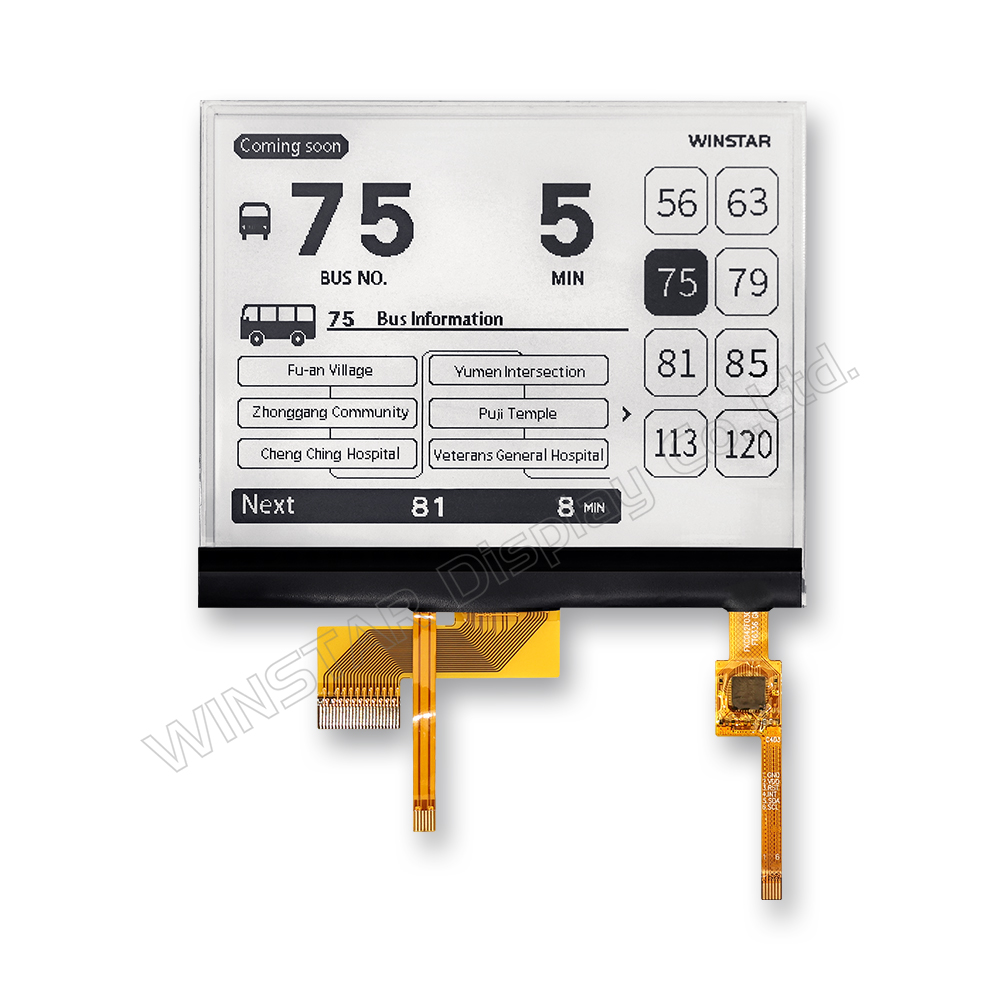

El WAA0420A2ADB5NXXX000 es un módulo de Pantalla de Papel Electrónico (EPD) de 4,2 pulgadas que cuenta con panel de luz frontal y funcionalidad táctil capacitiva. Esta pantalla admite renderizado de imágenes en blanco y negro de 1 bit con una resolución de 400×300 píxeles. Está construida sobre una base TFT que impulsa la capa electroforética e integra varios circuitos funcionales, incluyendo controlador de compuerta, controlador de fuente, interfaz MCU, controlador de temporización, oscilador, convertidor DC-DC, SRAM, LUT y generador de VCOM.
Este módulo está diseñado para un consumo de energía ultrabajo y entornos de alta visibilidad, lo que lo hace ideal para una variedad de aplicaciones sin papel en entornos comerciales e industriales.
La Pantalla de Papel Electrónico de 4,2 pulgadas no solo es adecuada para sistemas de etiquetado electrónico de estanterías (ESL), sino que también es ideal para una amplia gama de soluciones de visualización de bajo consumo y alta claridad, incluyendo:

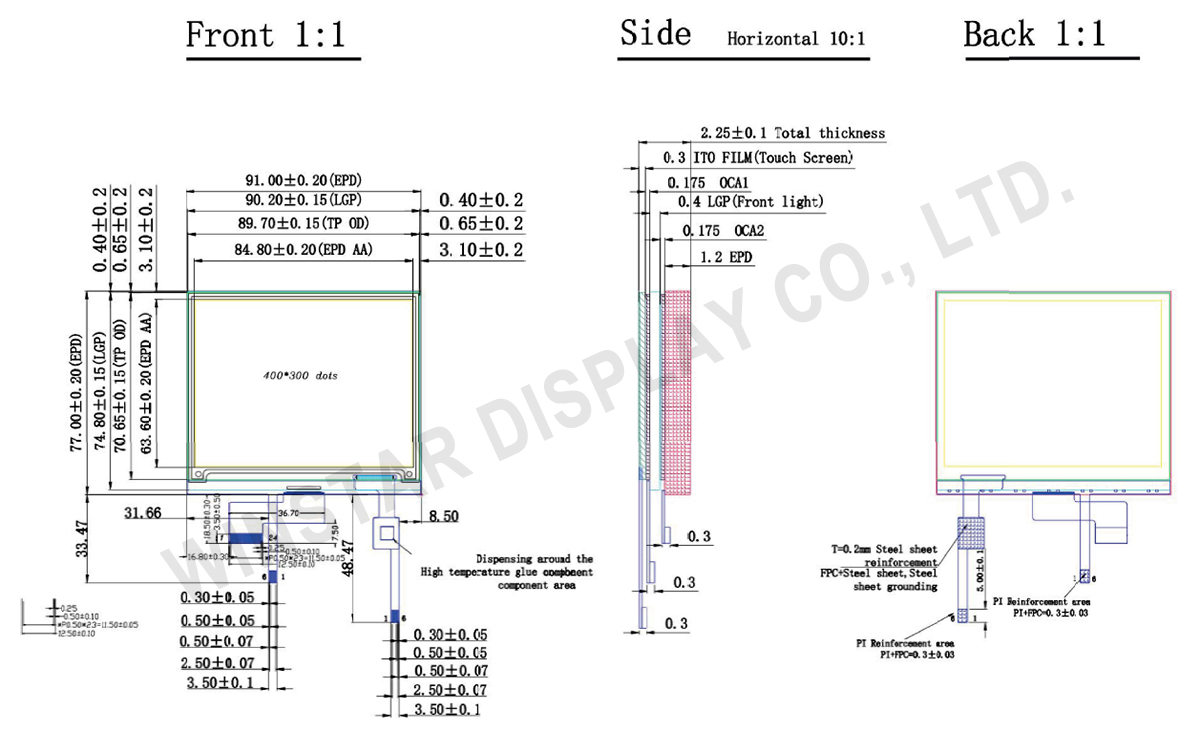

| Parámetro | Dimensión | Unidad |
|---|---|---|
| Tamaño | 4.2 | Pulgada |
| Matriz de puntos | 400(H)×300(V) | Píxel |
| zona activa | 84.8(H)×63.6(V) | mm |
| Separación de píxeles | 0.212×0.212 | mm |
| Configuración de píxeles | Rectangle | |
| Dimensión de esquema | 91(H) × 77 (V) × 2.02(D) | mm |
| Peso del módulo | 16.1±0.3 | g |
| Parámetro | Símbolo | Rating | Unidad |
|---|---|---|---|
| Voltaje de suministro lógico | VCI | -0.5 to +6.0 | V |
| Voltaje de entrada lógica | VIN | -0.5 to VCI +0.5 | V |
| Voltaje de salida lógica | VOUT | -0.5 to VCI +0.5 | V |
| Rango de temperatura de funcionamiento | TOPR | 0 to +50 | ºC |
| Rango de temperatura de almacenamiento | TSTG | -25 to+70 | ºC |
| Temperatura óptima de almacenamiento | TSTGo | 23±2 | ºC |
| Humedad óptima de almacenamiento | HSTGo | 55±10 | %RH |
| No. | Símbolo | I/O | Función |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | I | Current sense input for control loop. |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSH2 | C | Positive source driving voltage (Red) |
| 6 | TSCL | O | I2C interface to digital temperature sensor Clock pin |
| 7 | TSDA | I/O | I2C interface to digital temperature sensor Data pin |
| 8 | BS1 | I | Bus Inteface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low |
| 11 | D/C# | I | Data / Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I/O | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Suupply for interface logic pins. It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 | VDD | C | Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | C | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | C | Negative Source driving voltage |
| 23 | VGL | C | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | C | VCOM driving voltage |
Note: I: Input, O: Output, P: Power, D: Dummy, S: Shorted line, M: Mark, PI: Power input, PO: Power output, I/O: Input / Output, PS: Power Setting, C: Capacitor pin.
