Home Productos Display E-paper WAA0213A2CNA6NXXX000

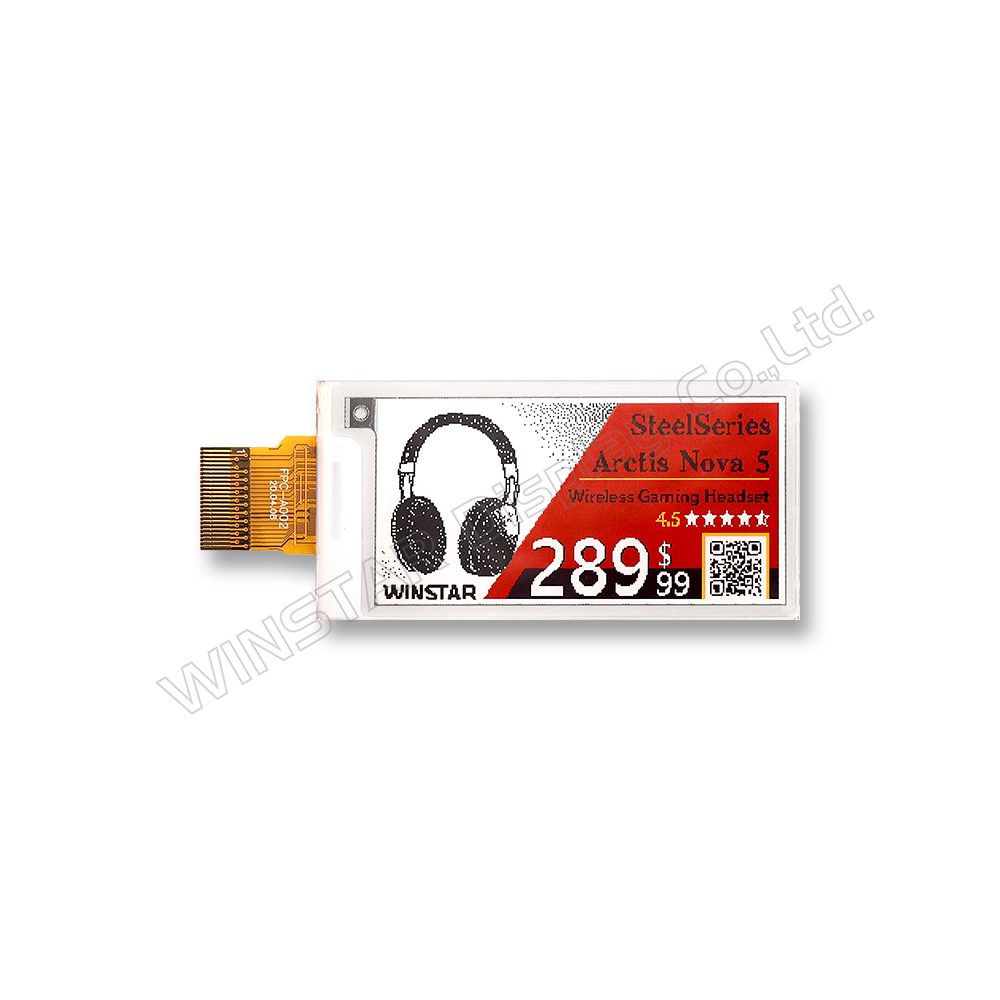

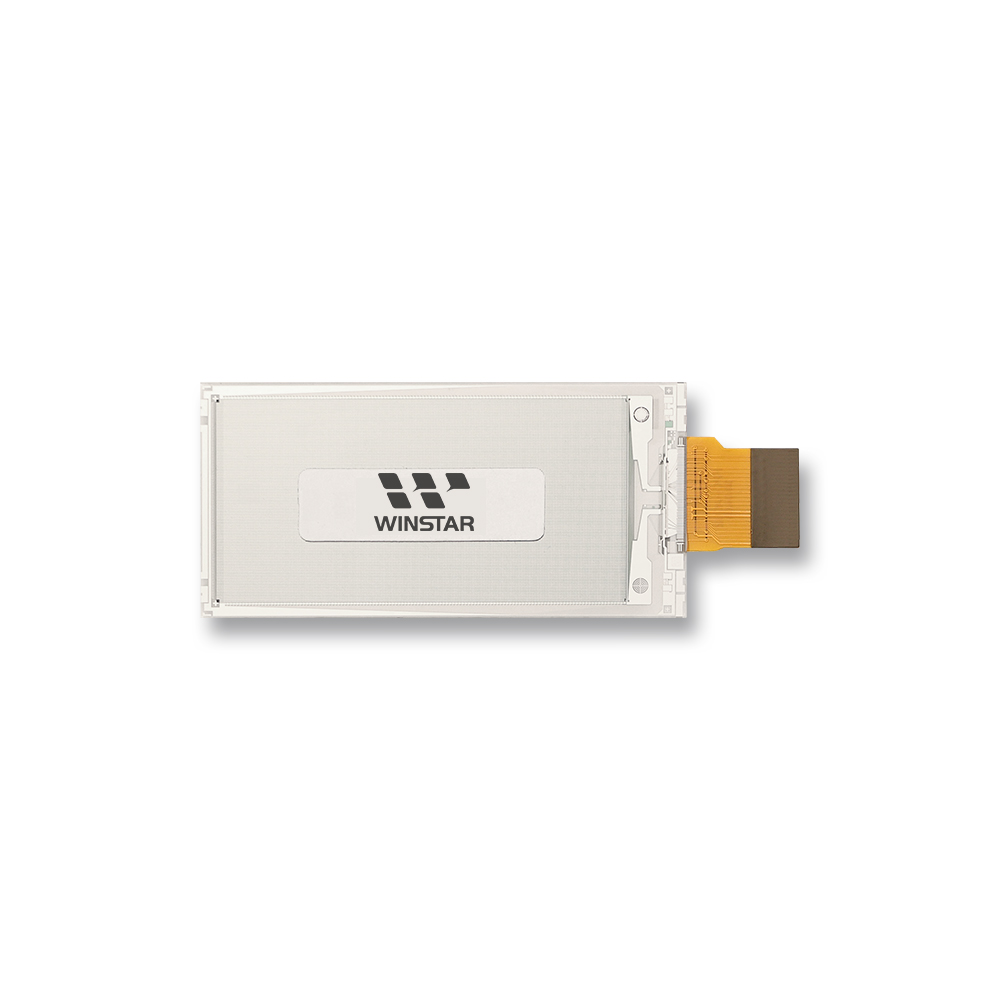

Pantalla de papel electrónico de 4 colores 2.13 pulgadas 122x250

Modelo Nº WAA0213A2CNA6NXXX000

►Tamaño : 2.13 pulgada
►Resolución : 122x250 puntos
►Interfaz : MCU / SPI
►Pantalla táctil : Sin panel táctil
►La pantalla puede actualizar los displays E-paper en negro, blanco, rojo y amarillo.

Descripción

WAA0213A2CNA6NXXX000 es un módulo de pantalla con tecnología electrofotográfica reflectante, construido sobre un sustrato TFT de matriz activa. El panel puede mostrar imágenes en negro, blanco, amarillo y rojo, dependiendo de la tabla de búsqueda asociada. El circuito en el panel incluye un controlador integrado de puerta y fuente, un controlador de temporización, un oscilador, un circuito de aumento DC-DC y memoria para almacenar el búfer de fotogramas y las tablas de búsqueda, junto con circuitos adicionales para controlar los parámetros VCOM y BORDER.

Características

  • Destacar los colores rojo y amarillo
  • Alto contraste
  • Alta reflectancia
  • Ángulo de visión ultra amplio
  • Bajo consumo de energía
  • Modo puramente reflectante
  • Pantalla biestable
  • Superficie frontal con recubrimiento antirreflejo
  • Modo de reposo profundo con bajo consumo de corriente
  • RAM de visualización integrada en el chip
  • Las formas de onda pueden ser almacenadas en el OTP integrado en el chip
  • Disponible interfaz periférica serial
  • Oscilador integrado en el chip
  • Control de refuerzo y regulador integrado para generar las tensiones de conducción VCOM, Gate y Source
  • Interfaz maestra de señal I2C para leer el sensor de temperatura externo
  • Disponible en paquete COG

DIBUJO

Color Electronic Paper Display, Color Epaper Display, Epaper Display Color, Electronic Paper Color - WAA0213A2CNA6NXXX000

ESPECIFICACIONES

Especificaciones generales

Parámetro Dimensión Unidad
Tamaño 2.13 Pulgada
Matriz de puntos 122(H)×250(V) Píxel
zona activa 23.7046×48.55 mm
Separación de píxeles 0.1942×0.1943 mm
Configuración de píxeles Rectangle
Dimensión de esquema 29.2(H)×59.2 (V) ×1.0(D) mm
Peso del módulo 3.3±0.5 g

Características electrónicas

Valores nominales máximos absolutos

Parámetro Símbolo Rating Unidad
Voltaje de suministro lógico VDD, AVDD, VDDIO, VDD1, VPP -0.3 to +6.0 V
Voltaje de Entrada Digital VI -0.3 to VDDIO +0.3 V
Rango de temperatura de funcionamiento TOPR 0 to +40 ºC
Rango de temperatura de almacenamiento TSTG -25 to+70 ºC
Temperatura óptima de almacenamiento TSTGo 23±2 ºC
Humedad óptima de almacenamiento HSTGo 55±10 %RH

Función interfaz Pin

Asignación de pines de entrada/salida

No. Símbolo I/O Función
1 NC   Do not connect with other NC pins
2 GDR O This pin is N-MOS gate control.
3 RESE P Current sense input for the control loop
4 NC   Do not connect with other NC pins
5 VSPL P Positive Source voltage
6 TSCL I/O I2C clock for external temperature sensor
(I2C interface need external pull high resistance.)
Must pull high or low if not used.(Default low)
7 TSDA I/O I2C data for external temperature sensor
(I2C interface need external pull high resistance.)
Must pull high or low if not used.(Default low)
8 BS I Input interface setting.
9 BUSY_N O This pin indicates the driver status.
10 RET_N I Global reset pin. Low reset. (normal pull high)
11 DC I Serial communicaton Command/Data input
12 CSB I Serial communicaton chip select.
13 SCL I Serial communicaton clock select.
14 SDA I/O Serial communicaton data select.
15 VDDIO P IO voltage supply
16 VDD P Digital/Analog power
17 VSS P Digital ground
18 VDD_15V P 1.5V voltage input & output
19 VMTP P MTP program power
20 VSP C Positive source voltage
21 VGP C Positive gate voltage
22 VSN C Negative source voltage
23 VGN C Negative gate voltage
24 VCOM C VCOM output
