Fecha de lanzamiento: marzo de 2026

Nuevas funciones: Smart Display GUI Builder v0.8.4_WS añade compatibilidad con el widget QR Code para el protocolo UART de 5” de la serie 16MB, además de compatibilidad con hasta 255 widgets por página y retroalimentación del estado GPIO al host en el protocolo 16MB Custom CAN ID.

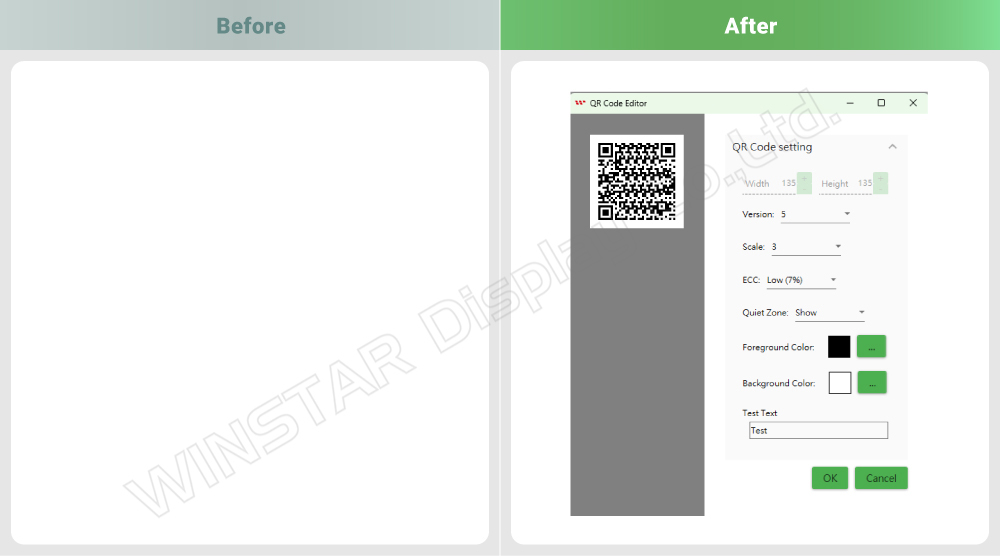

Compatibilidad con el widget QR Code

Antes: esta función no estaba disponible.
Después de la actualización: la compatibilidad con el widget QR Code se incorpora por primera vez en el protocolo UART de 5" de la serie 16MB. Los usuarios pueden enviar comandos para actualizar rápidamente el contenido del QR Code.

Nota:

• Disponible para el protocolo UART de 5" de la serie 16MB.
• Máximo 99 caracteres.

Ajustes del editor de QR Code

Version: el tamaño del QR Code puede configurarse desde Version 1 (21×21 modules) hasta Version 40 (177×177 modules).
Cuanto mayor sea el valor de Version, mayor será el tamaño del QR Code y mayor será la cantidad de datos que podrá almacenar.

Scale: se refiere al tamaño físico de un único "module" dentro del QR Code.
Large Scale: los módulos más grandes permiten escanear desde una mayor distancia, pero también aumentan el área total del QR Code.
Small Scale: los módulos más pequeños son adecuados para datos de alta densidad, pero requieren escáneres de alta resolución y lectura a corta distancia.

ECC (Error Correction Code):
El QR Code puede leerse incluso si parte de él está sucia, dañada u oculta.
Level L / M / Q / H: ≈ 7% / 15% / 25% / 30% de capacidad de corrección de errores.
Los niveles de ECC más altos requieren más espacio de almacenamiento, lo que reduce la capacidad máxima de datos.

Compatibilidad con hasta 255 widgets por página

Antes: se admitían hasta 64 widgets por página.
Después de la actualización: ahora se admiten hasta 255 widgets por página, lo que ofrece una mayor flexibilidad de uso.

Nota:

• Función añadida para el protocolo Custom CAN ID de la serie 16MB.

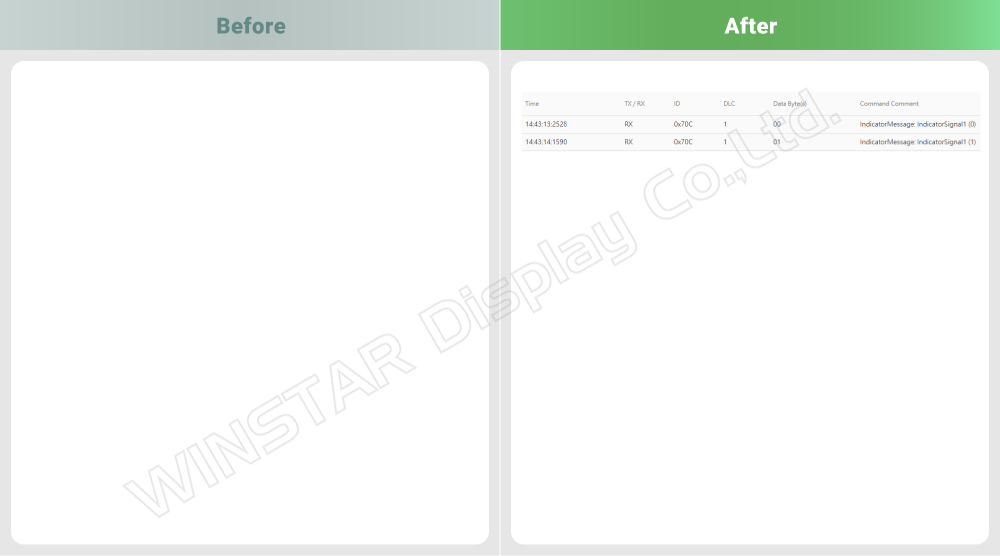

El host puede comprobar los cambios de estado GPIO High/Low

Antes: al activar una acción GPIO, no se enviaba ningún comando de estado al host.
Después de la actualización: el host puede detectar los cambios de estado GPIO High/Low.  Los usuarios pueden comprobar el estado GPIO High/Low en el registro de Test Device de GUI Builder.

Nota:

• Función añadida para el protocolo Custom CAN ID de la serie 16MB.

Tabla comparativa

La siguiente tabla muestra los límites actuales de objetos y páginas para las distintas configuraciones de protocolo y memoria de Smart Display. En v0.8.4_WS, la compatibilidad con hasta 255 widgets por página se ha añadido para el protocolo 16MB Custom CAN ID.

Vuelve a la página Smart Display GUI Builder Version History para ver todas las actualizaciones publicadas.
