Modellnummer WL0F00035000XGDACSA00
►TFT Größe: 3,5 Zoll
►TFT Auflösung: 320×240 Punkten
►TFT Betrachtungsrichtung: 80/80/80/80
►TFT Touchscreen: Kapazitiver Touchscreen
►Kommunikationsschnittstelle: RS485
►Protokoll: Modbus + GPIO
►Helligkeit (cd/m²): 400
WL0F00035000XGDACSA00 ist ein 3,5-Zoll RS485 Smart Display mit projiziert-kapazitivem Touchpanel (PCAP). Das Modul verwendet das Wide-Temperature IPS TFT LCD-Modul WF35XTWACDNG0 von WINSTAR und integriert Steuerplatine sowie Firmware für GUI-Entwicklung und RS485-Kommunikation.
WINSTAR GUI Builder ist das zentrale GUI-Entwicklungstool für dieses Smart Display. UI-Seiten und Objekte lassen sich per Drag-and-Drop ohne Programmierung erstellen. Das Modul eignet sich für MCU-Systeme, Raspberry Pi, industrielle Steuerungen sowie PC-basierte RS485-Kommunikation mit USB-RS485-Konverter.
GUI Builder Benutzerhandbuch WINSTAR GUI Builder herunterladen

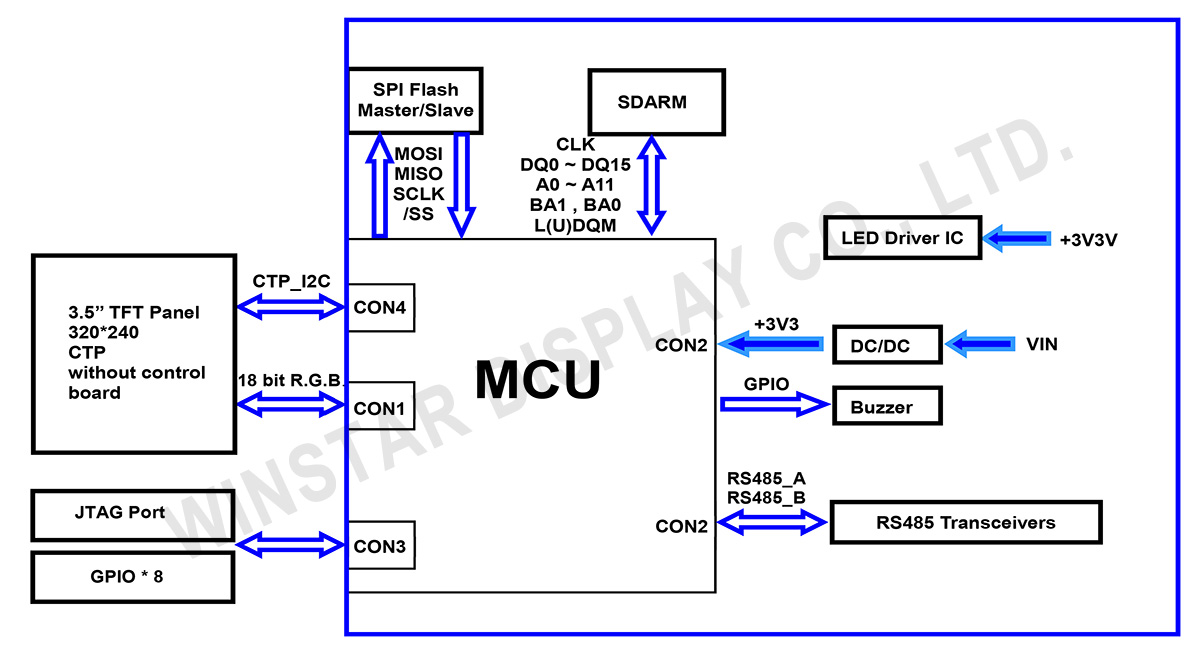

Neben WINSTAR GUI Builder basiert dieses Smart Display auf einem STM32F-Serie MCU und unterstützt STMicroelectronics Entwicklungstools wie TouchGFX, STM32CubeIDE, STM32CubeMX und STM32CubeProg.
Evaluierungskits und Zubehör für Smart Display Evaluierung und GUI-Entwicklung sind verfügbar.
Für Informationen zu GUI Builder, Evaluierungskits oder Entwicklungsunterstützung kontaktieren Sie uns.
| Artikel | Standardwert | Einheit |
|---|---|---|
| Betriebsspannung | 5 ~ 28 | Vdc |
| Kommunikationsschnittstel | RS485 | N/A |
| MCU | STM32F750 | N/A |
| Flash-Speicher | 16 | MB |
| SDRAM-Speicher | 8 | MB |
| LCD-Bildschirmgröße | 3.5 | Zoll |
| Auflösung | 320 × 3(RGB) × 240 | dot |

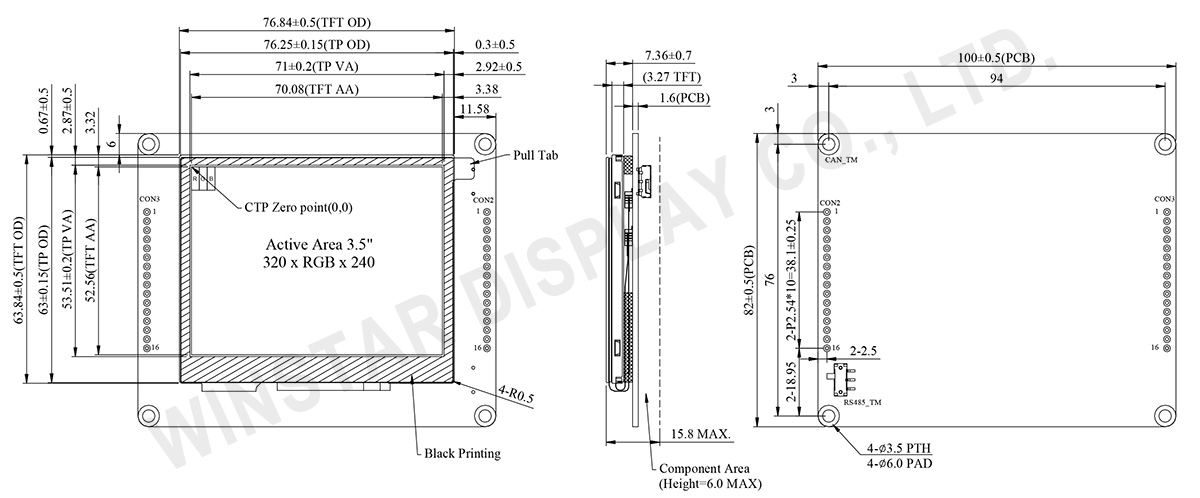

| Abmaße der modul | 100(W) × 82(H) × 13.2(D) | mm |
| Aktiver Bereich | 70.08(W) × 52.56(H) | mm |
| Punktabstand | 0.219 x 0.219 | mm |
| Helligkeit | Mindestwert: 300; typischer Wert: 400 | cd/m2 |
| LCD-Typ | LED, schwarz, Transmissiv | |
| Betrachtungsrichtung | 80/80/80/80(IPS) | |
| Seitenverhältnis | 4:3 | |
| Touchscreen | projiziert kapazitives Touch-Panel (PCAP) | |
| Oberfläche | Glanz | |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Betriebstemperatur | TOP | -30 | － | +80 | ℃ |
| Lagertemperatur | TST | -30 | － | +80 | ℃ |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Versorgungsspannung | VIN | 5 | 12 | 28 | V |
| Versorgungsstrom | ICC | - | 150 | - | mA |
| I/O pin Voltage | - | - | - | 3.3 | mA |
| Artikel | Beschreibung |
|---|---|
| LCM | WF35XTWACDNG0# |
| PCBA | SV10003R500XA00N0103 |
| Pin | Symbol | Funktion | Anmerkung |
|---|---|---|---|
| 1 | VIN | Power +5V~28V | Input |
| 2 | GND | Power GND | -- |
| 3-13 | Reserved | -- | -- |
| 14 | RS485_B | RS485 B | I/O |
| 15 | RS485_A | RS485 A | I/O |
| 16 | GND | Power GND | -- |
| Pin | Symbol | Funktion | Anmerkung |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | -- |
| 4 | SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | Power GND | -- |
| 7 | WKUP | WKup,ADC,Timer,Event,I/O | Input |
| 8 | BOOT0 | Lo: Internal flash boot (Default) Hi: External flash boot |
Input |
| 9 | IO_0 | ADC,DAC,Timer,Event,I/O @3.3V | I/O |
| 10 | IO_1 | ADC,Timer,Event,I/O @3.3V | I/O |
| 11 | IO_2 | ADC,Timer,Event,I/O @3.3V | I/O |
| 12 | IO_3 | RST,Timer,Event,I/O @3.3V | I/O |
| 13 | IO_4 | RST,Timer,Event,I/O @3.3V | I/O |
| 14 | IO_5 | ADC,Timer,Event,I/O @3.3V | I/O |
| 15 | IO_6 | RST,Timer,Event,I/O @3.3V | I/O |
| 16 | IO_7 | RST,ADC,Event,I/O @3.3V | I/O |
