3,5 zoll Touchscreen Kapazitiv (Modbus) RS485-Smart-TFT-LCD-Display
Modellnummer WL0F00035000XGDAASA00
►TFT Größe: 3,5 Zoll
►TFT Auflösung: 320×240 Punkten
►TFT Betrachtungsrichtung: 80/80/80/80
►TFT Touchscreen: Kapazitiver Touchscreen
►Kommunikationsschnittstelle: RS485
►Protokoll: Modbus
►Helligkeit (cd/m²): 400
Beschreibung
Das Modell WL0F00035000XGDAASA00 ist ein TFT-Display der 3,5-Zoll-Smart-Display-RS485-Serie, welches das Modbus-Protokoll über einen RS485-Befehl zur Darstellung der Anzeigeinhalte an einem Monitor und zur Rückgabe von Touch-Ereignisdaten mit Protokollobjekten ausführen kann.
Das Modell WL0F00035000XGDAASA00 verfügt über ein 3,5-Zoll-IPS-TFT-Modul WF35XTWACDNG0 und eine 4-schichtige PCBA mit integriertem Firmware-Code, der vom WINSTAR-F&E-Team entwickelt wird. Das TFT der 3,5-Zoll-Smart-Display-RS485-Serie ist ein nutzerfreundliches Produkt, mit dem Nutzer ihre eigene UI auf kostengünstige Weise erstellen können, ohne auch nur eine Zeile Code schreiben zu müssen. Dieses 3,5-Zoll-Smart-Display kann Computer mit USB2RS-485-Dongle oder sogar eine MCU, als Host-Plattform nutzen.
Smart-Display-Produkte wurden mittels Unterstützung von ST-Entwicklungstools, z. B. TouchGFX und STM32CubeIDE, mit dem STMicroelectronics- (ST) Controller entworfen. Sie können mit ST-Tools, neben GUI Builder, auch Smart-Display-Module von WINSTAR entwerfen.
- TouchGFX: Ein hochentwickeltes, kostenloses Programmiergerüst für Grafiksoftware, das für STM32-Mikrocontroller optimiert wurde.
- STM32CubeIDE: Eine hochentwickelte C/C++ Entwicklungsplattform mit peripherer Konfiguration, Codeerzeugung, Codekompilierung sowie Debug-Funktionen für STM32-Mikrocontroller und Mikroprozessoren.
- STM32CubeMX: Ein Grafiktool, mit dem sich STM32-Mikrocontroller mühelos konfigurieren lassen und mit dem der entsprechende Initialisierungs-C-Code für den Arm® Cortex®-M-Kern oder einen partiellen Linux®-Gerätebaum für den Arm® Cortex®-A-Kern schrittweise erzeugt werden kann.
- STM32CubeProg: Ein Alles-in-Einem-Softwaretool für mehrere Betriebssysteme zur Programmierung von STM32-Produkten. Es bietet über einen leicht nutzbaren und effizienten Kontext zum Lesen, Schreiben und zur Verifizierung von Gerätespeicher mittels Debug-Schnittstelle (JTAG und SWD) und Bootloader-Schnittstelle (UART, USB DFU, I2C, SPI und CAN).
We’ve also pushed the sample code on Github for your ST platform design reference: Link für GitHub
Die Smart-Display-RS485-Serie von WINSTAR ist eine wirklich „smarte“ Wahl für Kunden. Die neu veröffentlichten 3,5-Zoll-Smart-Display-RS485TFTs bieten zahlreiche wichtige Funktionen und Merkmale:
- Betriebsspannung von 5 V ~ 24 V Gleichspannung.
- Power-On Self-Test und Startbildschirm.
- RS485-Kommunikationsschnittstelle, Unterstützt Modbus-Protokoll.
- Integrierter Flash-Arbeitsspeicher speichert Schriften und Object-Dictionary-Daten.
- Unterstützt projiziert-kapazitiven Touchscreen (PCAP).
- Integrierter Summer.
- Unterstützt Multi-Master.
- Gestalten Sie die Nutzeroberfläche mit WINSTARs GUI Builder, ohne auch nur eine Zeile Code schreiben zu müssen! (►Link zur GUI Builder-Bedienungsanleitung)
WINSTAR entwickelte bereits Windows-Apps (GUI und GUI Builder) zur Gestaltung der grafischen Nutzeroberfläche (GUI) eines Smart-Displays. Die Software WINSTARGUI Builder ermöglicht Kunden die Simulation ihres UI-Designs durch Verwendung einer Widget-Vorschau-Funktion, die sich durch Ziehen und Ablegen bedienen lässt; darüber hinaus können Kunden ihre idealen UI-Objekte mit dieser Software eigenständig erstellen und anschließend zur Prüfung des UI-Designs die Simulation starten, ohne ein Hardware-Modul zu benötigen. Die Software WINSTAR GUI Builder wird nur von Windows-Systemen unterstützt; sie folgt dem Konzept der Echtzeitdarstellung, „What You See Is What You Get“ (WYSIWYG).
Wir bieten auch ein Demo-Set mit allen benötigten Zubehörteilen an, um Ihr GUI-Design auf den Displays umzusetzen.

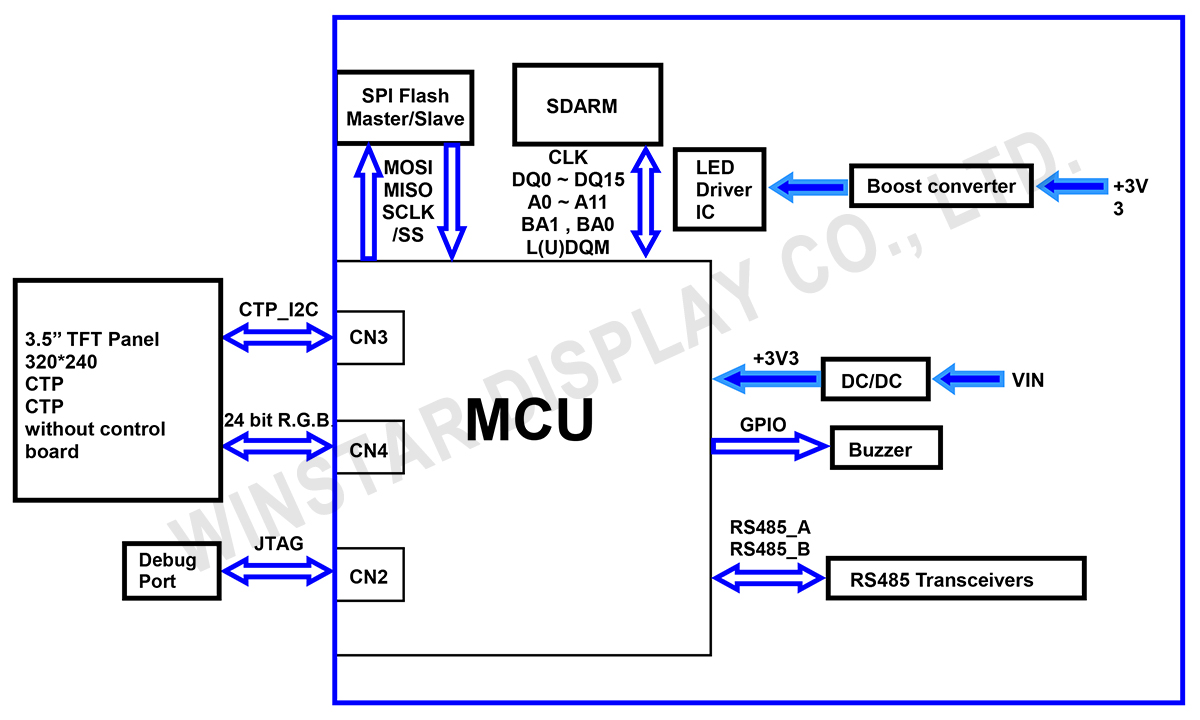

Zeichnung
Technische Daten
Allgemeine Spezifikationen
Allgemeine Spezifikationen
Artikel | Standardwert | Einheit |
---|---|---|
Operating voltage | 5 ~ 24 | Vdc |
Communication Interface | RS485 differential | N/A |
MCU | STM32F750 | N/A |
Flash-Arbeitsspeicher | 16 | MB |
SDRAM Frequency | 108 | MHz |
Größe (Diagonale) | 3,5 | Zoll |
Punktmatrix (Auflösung) | 320 × 3(RGB) × 240 | dot |
Abmaße der modul | 100(W) × 82(H) × 13,2(D) | mm |
Aktiver Bereich (AA) | 70,08(W) × 52,56(H) | mm |
Punktabstand | 0,219 x 0,219 | mm |
Helligkeit | Mindestwert: 300; typischer Wert: 400 | cd/m2 |
LCD-Typ | LED, schwarz, Transmissiv | |
Betrachtungsrichtung | 80/80/80/80(IPS) | |
Aspect Ratio | 4:3 | |
Touchscreen | projiziert-kapazitiven Touchscreen | |
Oberfläche | Glanz |
Absolute Grenzwerte
Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
---|---|---|---|---|---|
Betriebstemperatur | TOP | -30 | - | +85 | ℃ |
Lagertemperatur | TST | -30 | - | +85 | ℃ |
Elektrische Eigenschaften
Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
---|---|---|---|---|---|
Supply Voltage | VIN | 5 | 12 | 24 | V |
Supply Current | ICC | - | 150 | - | mA |
BOM
Artikel | Description |
---|---|
LCM | WF35XTWACDNG0# |
PCBA | SV100035000XA00N0103 |
Schnittstelle Pin-Funktion
CON2 definition:
Pin | Symbol | Funktion | Remark |
---|---|---|---|
16 | VIN | Power +5V~24V | Input |
15 | GND | Power GND | Input |
14-4 | Reserved | -- | -- |
3 | RS485_B | RS485 DATA- | I/O |
2 | RS485_A | RS485 DATA+ | I/O |
1 | GND | Power supply GND input | Input |
CON3 definition:
Pin | Symbol | Funktion | Remark |
---|---|---|---|
16 | +3V3 | 3.3V power for JTAG interface | Output |
15 | SWCLK | CLK pin for JTAG interface | Input |
14 | GND | GND for JTAG interface | Input |
13 | SWDI | Data pin for JTAG interface | I/O |
12 | NRST | Reset pin for JTAG interface | Input |
11 | SWDO | Data pin for JTAG interface | I/O |
10-1 | Reserved | -- | -- |
