Modellnummer WH2002G-VATN
►VATN LCD
►Typ : Zeichen
►Bauweise : COB
►Größe : 2,93 Zoll
►2x20 Zeichen
►5x8 Punkte inklusive Cursor
►IC: ST7066
►Nur 5-V-Stromversorgung
►1/16 duty cycle
►LED-Typ : Rot / Grün / Blau / Gelb-grün / Weiß
►LED kann über Pin 1, Pin 2 oder K
►Schnittstelle: 6800
Die VATN-Ausführung des WH2002G ist ein 2,93-Zoll VATN LCD-Zeichendisplay mit 2x20-Zeichen. Es stellt 20 Zeichen in zwei Zeilen dar, wobei jedes Zeichen aus einer 5x8-Punktmatrix besteht. Die VATN-Technologie (Vertically Aligned Twisted Nematic) ermöglicht eine Darstellung mit schwarzem Hintergrund, hohem Kontrast und weiten Betrachtungswinkeln und eignet sich zur Anzeige von Texten und Gerätestatusinformationen.

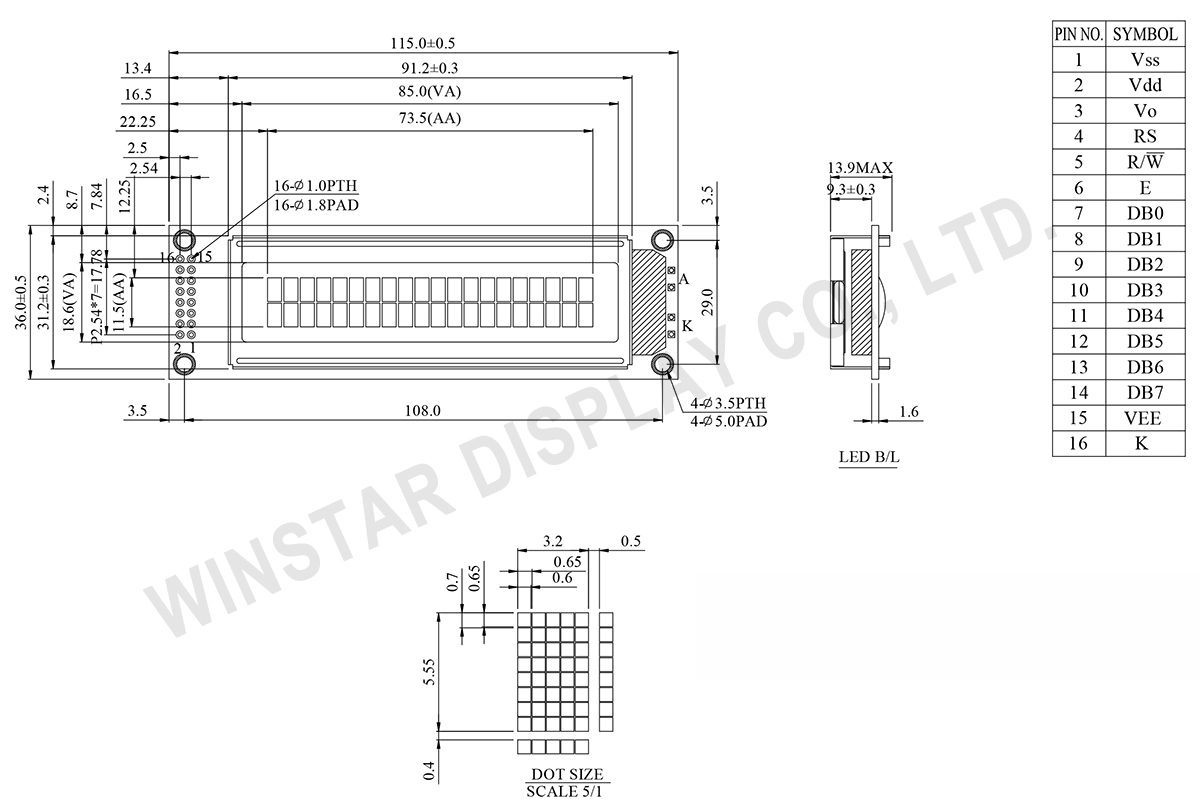

Dieses 2x20 VATN LCD-Modul ist in COB-Bauweise (Chip-on-Board) ausgeführt. Die Modulabmessungen betragen 115,0 x 36,0 x 13,9 mm (max.), der Sichtbereich misst 85,0 x 18,6 mm und die aktive Anzeigefläche 73,5 x 11,5 mm. Die Standardausführung WH2002G ist mit dem ST7066U-Controller-IC und einer 6800-Parallelschnittstelle ausgestattet. Sie arbeitet mit einer typischen Logikversorgungsspannung von 5,0V und unterstützt einen Betriebstemperaturbereich von -20°C bis +70°C.
Die LED-Hintergrundbeleuchtung ist in Rot, Grün, Blau, Gelbgrün oder Weiß erhältlich. Die negative Darstellungsweise der VATN-Technologie mit schwarzem Hintergrund eignet sich für Geräte, bei denen Zeichen und Statusinformationen gut ablesbar sein müssen.
Die WH2002G VATN LCD-Serie umfasst zwei Schnittstellenvarianten mit unterschiedlichen Controller-ICs, die entsprechend den Anforderungen an die Host-Anbindung ausgewählt werden können:
| Artikel | Ausmaß | Einheit |
|---|---|---|
| Zeichenanzahl | 20 Zeichen × 2 Zeilen | － |
| Module Ausmaß | 115.0 x 36.0 x 13.9 (MAX) | mm |
| Anzeigebereich | 85.0 x 18.6 | mm |
| Aktiver Bereich | 73.5 x 11.5 | mm |
| Punktgröße | 0.60 x 0.65 | mm |
| Punktabstand | 0.65 x 0.70 | mm |
| Zeichengröße | 3.20 x 5.55 | mm |
| Zeichenabstand | 3.70 x 5.95 | mm |
| Duty | 1/16 | |
| Backlight-Typ | LED | |
| IC | ST7066U | |
| Schnittstelle | 6800 | |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Betriebstemperatur | TOP | -20 | － | +70 | ℃ |
| Lagertemperatur | TST | -30 | － | +80 | ℃ |
| Input Voltage | VI | VSS | － | VDD | V |
| Supply Voltage For Logic | VDD-VSS | -0.3 | － | 7 | V |
| Supply Voltage For LCD | VDD-Vo | -0.3 | － | 13 | V |
| Artikel | Symbol | Bedingung | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|---|
| Supply Voltage For Logic | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| Supply Voltage For LCD | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 8.2 － |
－ 8.5 － |
－ 8.8 － |
V V V |
| Input High Volt. | VIH | － | 0.7 VDD | － | VDD | V |
| Input Low Volt. | VIL | － | Vss | － | 0.6 | V |
| Output High Volt. | VOH | － | 3.9 | － | VDD | V |
| Output Low Volt. | VOL | － | 0 | － | 0.4 | V |
| Supply Current | IDD | VDD=5.0V | － | 1.0 | － | mA |
| Pin No. | Symbol | Level | Beschreibung |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | VO | (Variable) | Operating voltage for LCD |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(MPU→Module) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | Vee | — | Negative Voltage Output |
| 16 | K | — | Power supply for B/L - |
