製品情報

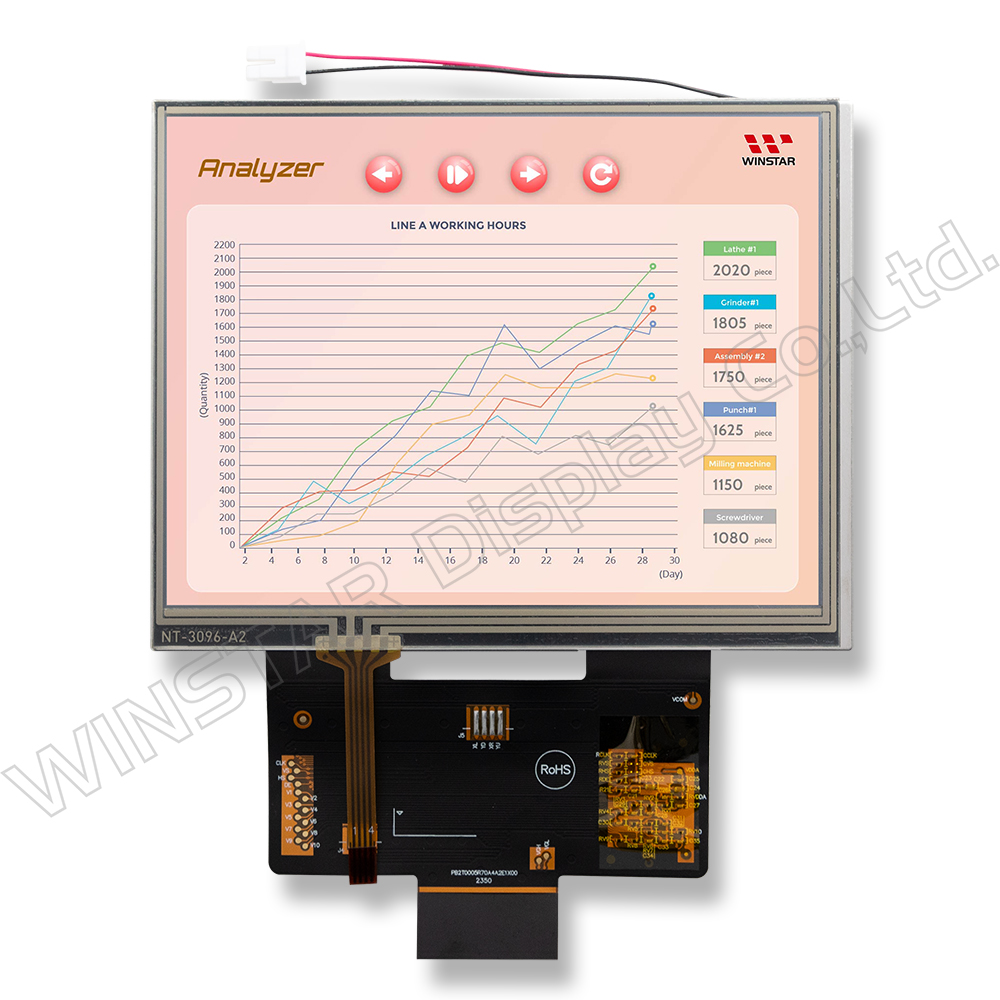

Winstar標準仕様の WF57Fは VGA 640 x 480解像度対応品です。製品外形寸法は125.0 x 98.8 mm (FPC含まず)で、有効表示エリアサイズ(Active Area)は115.2 x 86.4 mmです。静電容量式タッチパネル及び抵抗膜式タッチパネルを搭載することは選択可能です。
WF57F はRBGインターフェース対応品です。視野角は6時方向で12時方向がグレースケール反転方向と なって、 画面アスペクト比は4:3です。 LCM供給電圧 (VCC)は 3.0V～3.6Vにされて、消費電流は 29.7 mWです。輝度は400 ~ 500 cd/m2で、動作温度範囲は -20 °C～ +70 °Cで保存温度範囲は -30 °C～ +80 °Cです。

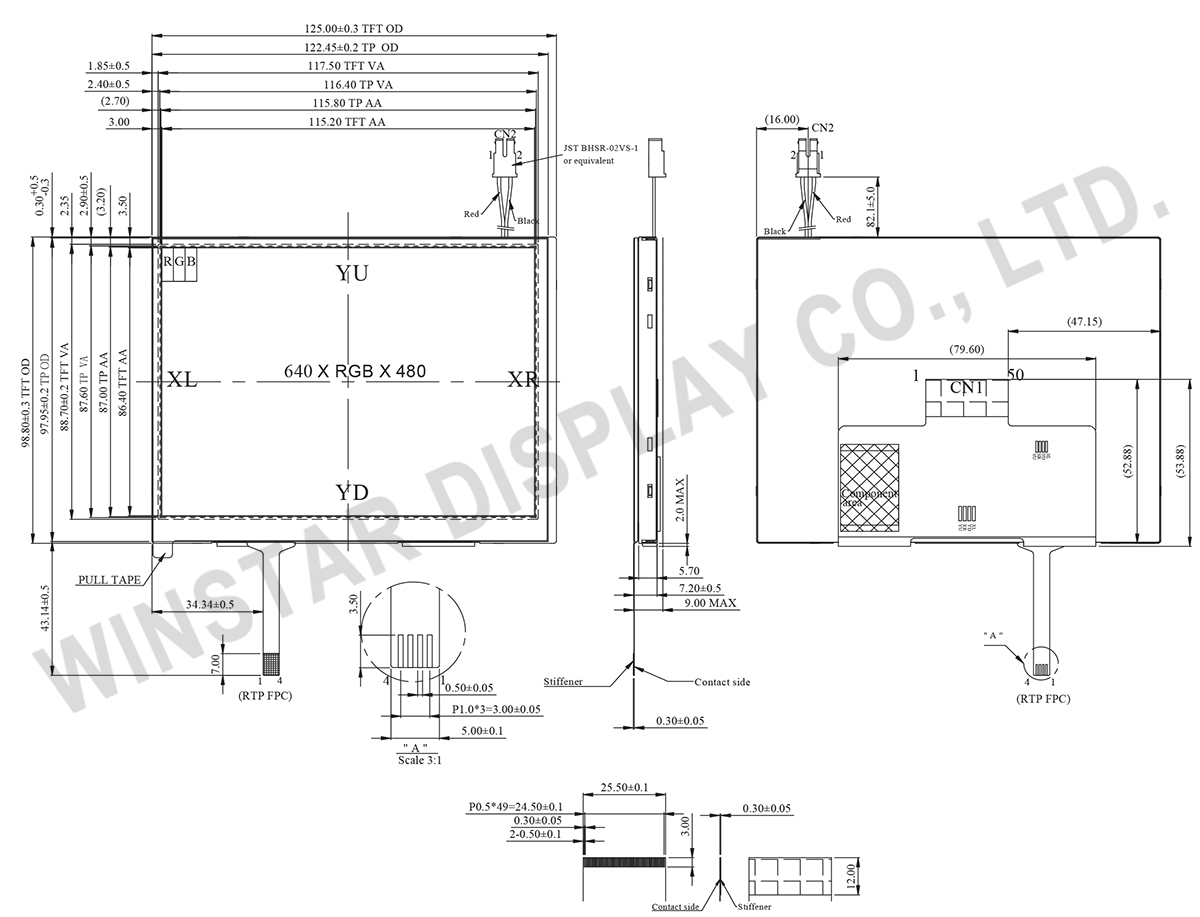

外形図
製品仕様
ピン功能定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | DGND | Ground for digital circuit |
| 2 | VCC | Power Supply : +3.3V |
| 3 | VCC | Power Supply : +3.3V |
| 4 | DGND | Ground for digital circuit |
| 5 | VGL | Gate off power |
| 6 | DGND | Ground for digital circuit |
| 7 | VGH | Gate on power |
| 8 | DGND | Ground for digital circuit |
| 9 | UD | Up/down selection |
| 10 | LR | Left /right selection |
| 11 | SPENA | Chip select |
| 12 | SPCK | Serial Clock |
| 13 | SPDA | Serial Data |
| 14 | NC | No connect |
| 15 | DGND | Ground for digital circuit |
| 16~21 | B5~B0 | Blue Data bus |
| 22 | NC(TOP) | No connection |
| 23 | NC(RIGHT) | No connection |
| 24 | DGND | Ground for digital circuit |
| 25~30 | G5~G0 | Green Data bit |
| 31 | NC(BOTTOM) | No connection |
| 32 | NC(LEFT) | No connection |
| 33 | AGND | Ground |
| 34~35 | AVDD | Analog power: 10V |
| 36 | AGND | Ground |
| 37~42 | R5~R0 | Red Data bit |
| 43~44 | DGND | Ground for digital circuit |
| 45 | DE | Data Enable input |
| 46 | CLK | Data Clock |
| 47 | HS | Horizontal sync input |
| 48 | VS | Vertical sync input |
| 49 | VCOM | VCOM driving input |
| 50 | DGND | Ground for digital circuit |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 5.7 | インチ |
| ドットマトリクス(解像度) | 640 × RGB × 480(TFT) | dots |
| モジュールサイズ | 125.0 × 98.8 × 5.95 | mm |
| 有効エリア | 115.2 × 86.4 | mm |
| ドットピッチ | 0.06 × 0.18 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| 視野角 | 6時方向 | |
| グレースケール反転 | 12時方向 | |
| 画面アスペクト比 | 4:3 | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| LCM電源電圧 | VCC | － | 3.0 | 3.3 | 3.6 | V |
| LCM電源電流 | ICC | - | － | 9 | － | mA |
| 消費電力 | - | - | － | 29.7 | － | mW |
| ロジック電源電圧 | AVDD | AVDD-AGND | 10.5 | 11 | V | |
| 入力電圧 | VIH | H Level | 0.7VCC | － | VCC | V |
| VIL | L Level | 0 | － | 0.3VCC | V | |
| 室温25℃・LCD駆動電圧推奨値 | VGH | (Note) | 13 | 16 | 17 | V |
| VGL | -8 | -7 | -6 | V | ||
| VCOM | 3.97 | 4.02 | 4.07 | V |
