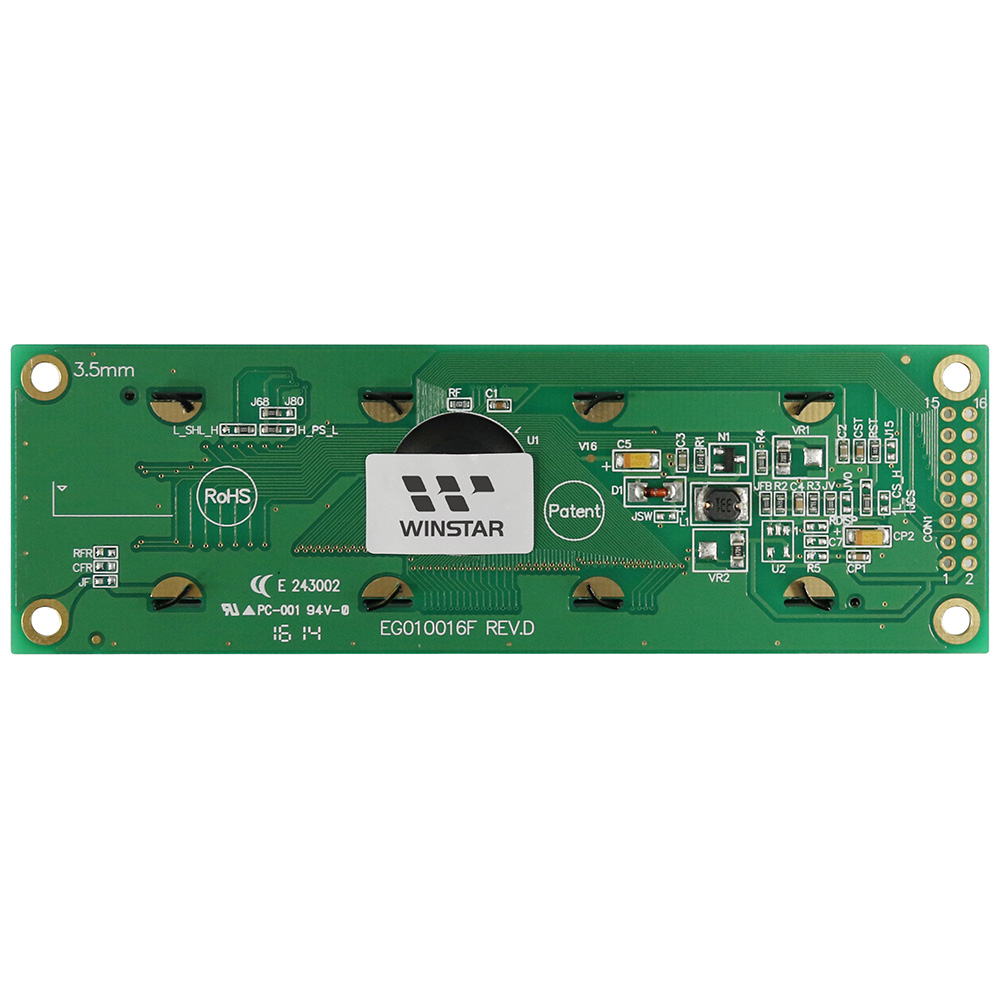

ピン功能定義
Pin No. |
記号 |
Level |
説明 |
1 |
VSS |
0V |
Ground |
2 |
VDD |
5.0V |
Supply Voltage for logic |
3 |
NC |
- |
|
4 |
RS |
H/L |
H: DATA, L: Instruction code |
5 |
R/W |
H/L |
H: Read(Module→MPU) L: Write(MPU→Module) |
6 |
E |
H,H→L |
Chip enable signal |
7 |
DB0 |
H/L |
Data bit 0 |
8 |
DB1 |
H/L |
Data bit 1 |
9 |
DB2 |
H/L |
Data bit 2 |
10 |
DB3 |
H/L |
Data bit 3 |
11 |
DB4 |
H/L |
Data bit 4 |
12 |
DB5 |
H/L |
Data bit 5 |
13 |
DB6 |
H/L |
Data bit 6 |
14 |
DB7 |
H/L |
Data bit 7 |
15 |
NC |
- |
|
16 |
NC |
- |
|

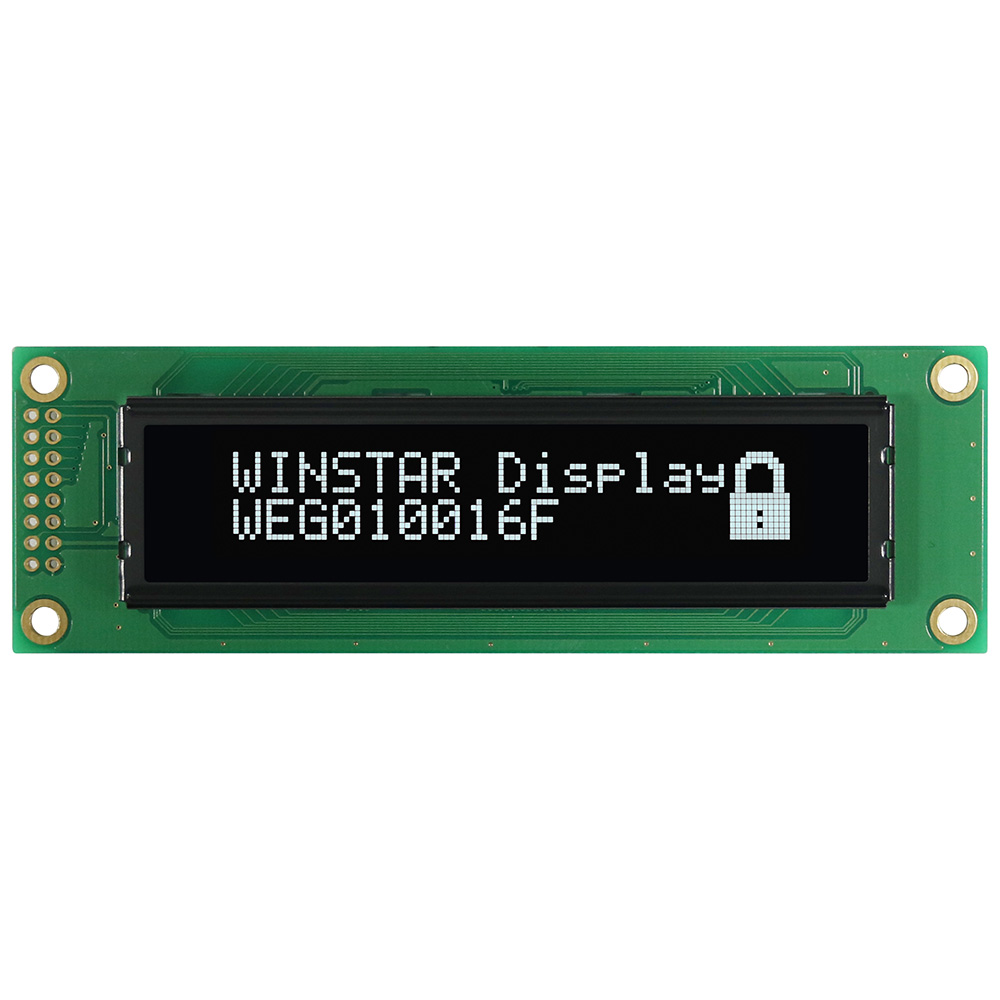

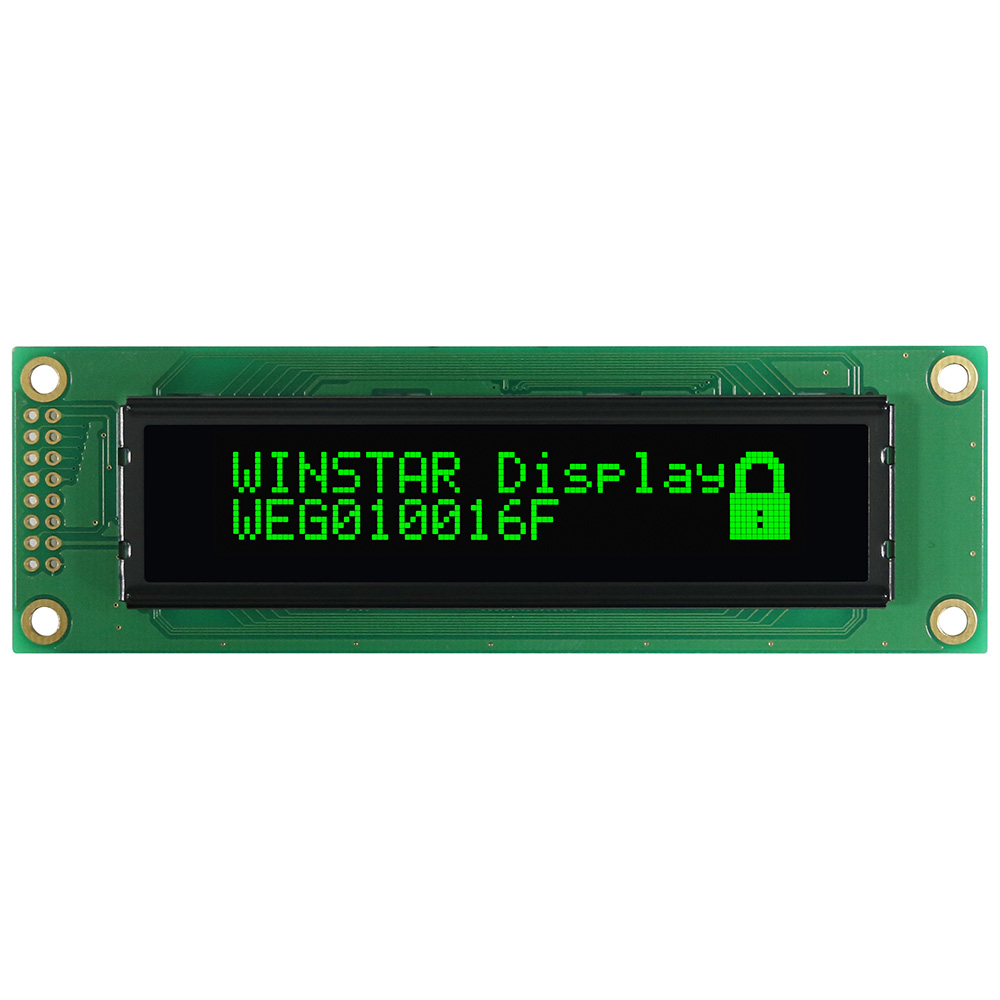

規格説明
項目 |
仕様 |
単位 |
ドットマトリックス(解像度) |
100 x 16 Dots |
- |

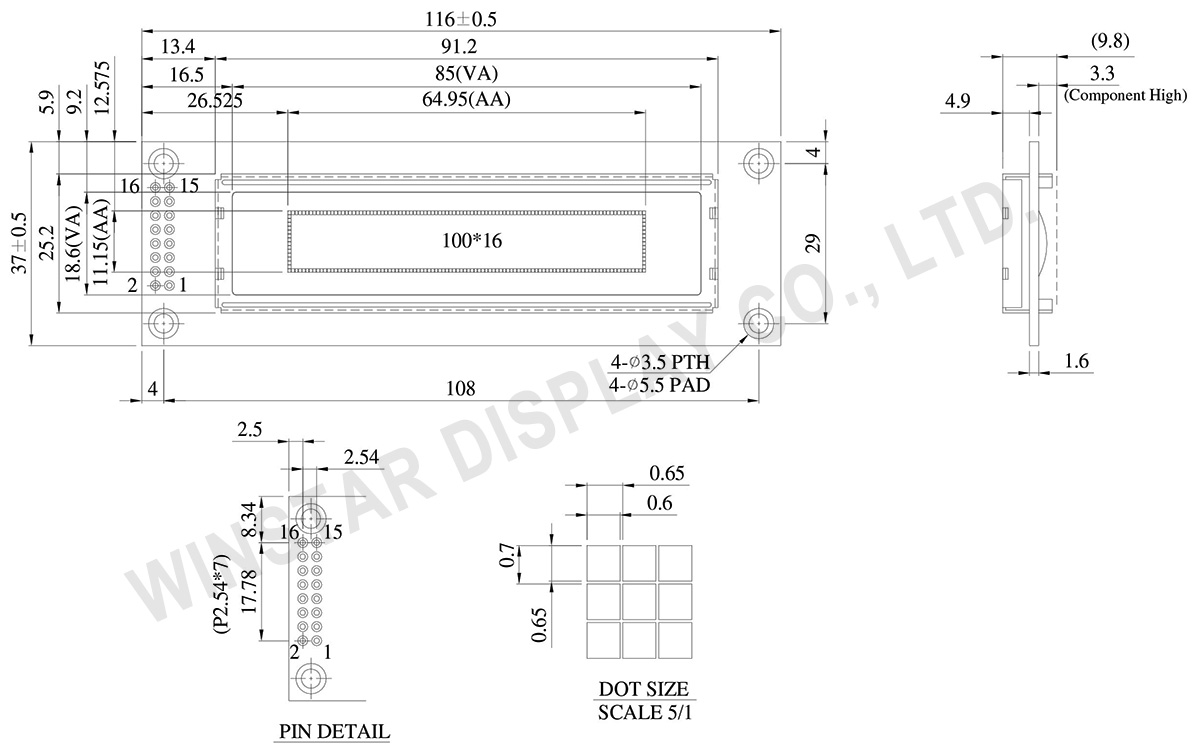

モジュールサイズ |
116.0 x 37.0 x 9.8 |
mm |
表示エリア |
85.0 x 18.6 |
mm |
有効エリア |
64.95 x 11.15 |
mm |
ドットサイズ |
0.6 x 0.65 |
mm |
ドットピッチ |
0.65 x 0.70 |
mm |
Panel Type |
OLED, モノクロ |
駆動方法 |
1/16 |
IC |
WS0010-TX |
インターフェイス |
プリセット6800・オプション8080或いはSPI |
対角線 |
2.59 インチ |
絶対最大定格
項目 |
記号 |
最小値 |
最大値 |
単位 |
操作温度 |
TOP |
-40 |
+80 |
°C |
保存温度 |
TST |
-40 |
+85 |
°C |
ロジック電源電圧 |
VDD-VSS |
-0.3 |
5.3 |
V |
電気特性
DC 電気特性
項目 |
記号 |
条件 |
最小値 |
典型値 |
最大値 |
単位 |
ロジック電源電圧 |
VDD-VSS |
- |
4.8 |
5.0 |
5.3 |
V |
入力電圧(High) |
VIH |
- |
0.8xVDD |
- |
VDD |
V |
入力電圧(Low) |
VIL |
- |
GND |
- |
0.2xVDD |
V |
出力電圧(High) |
VOH |
IOH=-0.5mA |
0.8xVDD |
- |
VDD |
V |
出力電圧(Low) |
VOL |
IOL=0.5mA |
GND |
- |
0.2xVDD |
V |
50% Check Board Operating Current |
IDD |
VDD=5V |
28 |
35 |
52.5 |
mA |
