華凌光電 2024年3月 焦點訊息

歡迎閱讀華淩光電2024年3月電子報！非常高興向您展示我們最新顯示器產品。讓我們一起踏上探索之旅，深入了解所有細節。此外，在清明假期前後，請特別注意出貨通知。

本期目錄：

(1) 展訊：在 Embedded World 2024 發現 Winstar 的創新！

(2) 推出四個系列 UART LCD 顯示模組：多功能且可靠

(3) 1.92吋 160x128 繪圖型 COG OLED 配備 PCB 支援灰階

(4) 使用Arduino透過OLED旋鈕顯示器控制自定義CAN ID智慧顯示器

(5) 清明連假通知與假期前出貨安排事宜



展訊：在 Embedded World 2024 發現 Winstar 的創新！

我們很高興邀請您參加2024年Embedded World 嵌入式電子與工業電腦應用展，華凌光電將展示我們最新的技術創新。2024年4月9日至11日與我們一起在德國紐倫堡展覽中心，探索解決方案的未來。歡迎蒞臨我們的攤位 1-265。

► 閱讀詳細內容



推出四個系列 UART LCD 顯示模組：多功能且可靠



華凌光電 (WINSTAR) 最新推出的四個系列 UART LCD 顯示模組，精心設計，滿足您對顯示需求，具有無與倫比的易用性、多功能性和可靠性。

有彈性的介面選擇:
我們的模組支援預設的 UART 介面。此外，使用者可以透過簡單的跳線配置，輕鬆地切換到 SPI 或 I2C 介面。這種適應性確保了模組可以輕鬆地整合到各種不同的設置中，而不需要進行繁瑣的修改。

簡化的指令集:
告別傳統 LCD 控制器指令的繁瑣。我們的模組擁有全新的指令集，無需理解 ST7066U LCD 控制器指令的複雜性。這種簡化設置和操作的做法，確保了即使對於顯示介面的新手來說，也能享受無縫的使用體驗。

輕鬆調整參數:
調整背光亮度和 LCD 對比度是輕而易舉的。使用者可以輕鬆地在指令集中發送指令，快速而精確地調整，以滿足特定的喜好或環境條件，無需進行繁瑣的手動調整。

輕鬆整合:
每個模組都配備了 PCB 板和鐵框，並有四個螺絲孔，確保安全地固定在各種應用中。這種設計使得模組可以輕鬆地整合到您的項目中，無論是工業機械還是消費性電子產品。

華凌光電 (WINSTAR) 的 UART LCD 模組集易用性、簡潔性和可靠性於一身，是廣泛應用於各種需要清晰顯示解決方案的應用中不可或缺的工具。

型號:WH1602BR ►字元數: 16 字 × 2 行 ►模組尺寸: 80.0 × 36.0 × 13.5 mm ►檢視區域: 66.0 × 16.0 mm ►有效區域: 56.20 × 11.5 mm ►點大小: 0.55 × 0.65 mm ►點間距: 0.60 × 0.70 mm ►字元大小: 2.95 × 5.55 mm ►字元間距: 3.55 × 5.95 mm ►驅動方式: 1/16 ►控制器IC: ST7066 ►介面: UART ►工作溫度: -20~+70℃ ► 閱讀詳細內容

---

型號:WH1602LR ►字元數: 16 字 × 2 行 ►模組尺寸: 122.0 × 44.0 × 13.6 mm ►檢視區域: 99.0 × 24.0 mm ►有效區域: 94.2 × 20.0 mm ►點大小: 0.92 × 1.1 mm ►點間距: 0.97 × 1.16 mm ►字元大小: 4.8 × 8.06 mm ►字元間距: 5.96 × 9.66 mm ►驅動方式: 1/16 Duty ►控制器IC: ST7066 ►介面: UART ►工作溫度: -20~+70℃ ► 閱讀詳細內容

---

型號:WH2002AR ►字元數: 20 字 × 2 行 ►模組尺寸: 116.0 × 37.0 × 13.9 mm ►檢視區域: 85.0 × 18.6 mm ►有效區域: 73.5 × 11.5 mm ►點大小: 0.60 × 0.65 mm ►點間距: 0.65 × 0.70 mm ►字元大小: 3.20 × 5.55 mm ►字元間距: 3.70 × 5.95 mm ►驅動方式: 1/16 Duty ►控制器IC: ST7066 ►介面: UART ►工作溫度: -20~+70℃ ► 閱讀詳細內容

---

型號:WH2004AR ►字元數: 20 字 × 4 行 ►模組尺寸: 98.0 × 60.0 × 13.6 mm ►檢視區域: 77.0 × 25.2 mm ►有效區域: 70.4 × 20.8 mm ►點大小: 0.55 × 0.55 mm ►點間距: 0.60 × 0.60 mm ►字元大小: 2.95 × 4.75 mm ►字元間距: 3.55 × 5.35 mm ►驅動方式: 1/16 Duty ►控制器IC: ST7066 ►介面: UART ►工作溫度: -20~+70℃ ► 閱讀詳細內容

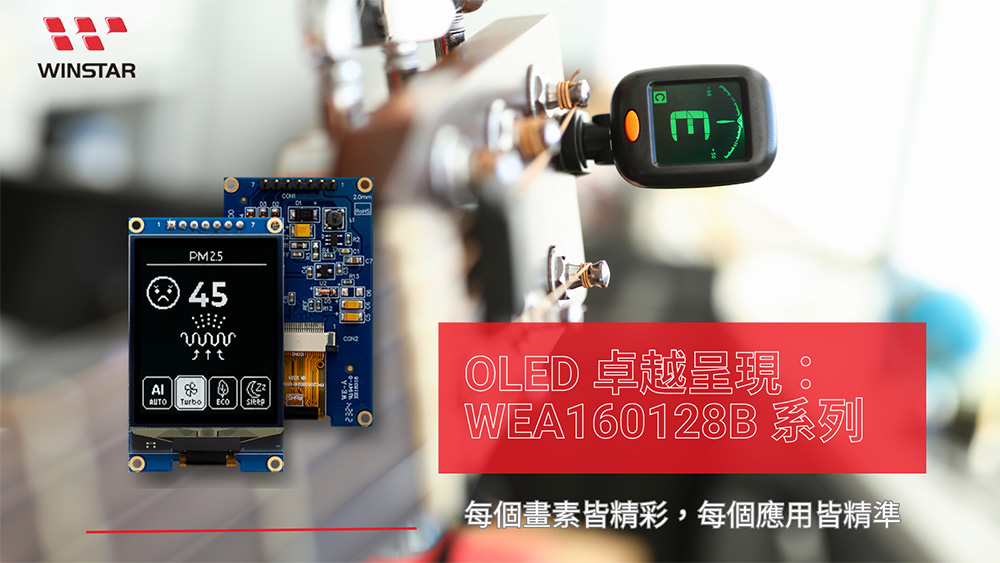

1.92吋 160x128 繪圖型 COG OLED 配備 PCB 支援灰階

WEA160128B系列OLED模組解析度為160x128 dots，對角線尺寸為1.92吋並內建CH1120 OLED IC，支援4線SPI介面，提高良好的高色彩對比度(對比值:10,000:1)、銳度、圖像一致性。WEA160128B系列的COG繪圖型OLED模組額外配備PCB板，提供四個螺絲孔方便客戶將模組固定在應用產品上。

此1.92吋COG OLED系列模組可應用於醫療、智能家居、智能建築設備(包括家庭和辦公室)、管理照明、暖器、智能手錶、運動手錶等設備的控制面板。此款COG OLED邏輯電源電壓為3V至3.3V，驅動方式1/128 duty，支援16 (4-bits) 灰階，在50%顯示畫面消耗電流為160 mA (典型值)。模組工作溫度為-40℃~+ 80℃；儲存溫度為-40℃~+ 85℃。

型號:WEA160128B ►結構: COG+PCB ►對角線尺寸: 1.92吋 ►解析度: 160 × 128 dots ►模組尺寸: 34.90 × 57.80 × 5.36 mm ►有效區域: 28.908 × 39.34 mm ►驅動方式: 1/128 Duty ►IC: CH1120 ►介面: SPI ►顯示顏色: 白色 ►工作溫度: -40~+80℃ ► 閱讀詳細內容



使用Arduino透過OLED旋鈕顯示器控制自定義CAN ID智慧顯示器

前言

為了推廣SmartDisplay產品並確保其易用性、親和性和價格實惠，我們一直強調演示專案的重要性。 在這一特定的範例中，我們很高興介紹另一個演示程式碼，主要為開發人員提供一個經濟實惠、簡單明瞭且全面的架構。 我們的目標是提供一個穩定可靠、可持續發展的通用解決方案，以滿足各種需求的替代主機端。

說明

Custom CAN ID協定在工業自動化設備控制領域獲得了顯著的流行。 在這種背景下，Arduino板成為系統整合和作為Smart Display的主機端控制器的寶貴工具，特別是那些沒有觸控功能的Smart Display。 利用Custom CAN ID協定的潛力，Arduino板可以有效控制無觸控的智慧顯示器。 本文探討了一個示範程序，展示如何使用Arduino UNO和CAN shield利用Custom CAN ID協定來控製配備OLED旋鈕顯示器的智慧顯示器。 透過這個程序，可以探索無觸控智慧顯示器的各種任務和功能。 希望透過OLED旋鈕的觸控顯示屏來控制無觸控的智慧型螢幕顯示器，並希望擴展其在系統整合和應用方面的知識，使開發人員從本文中獲得參考範例而獲益匪淺。

► 閱讀詳細內容





清明連假通知與假期前出貨安排事宜

感謝您與華凌光電合作。我們想提醒您，由於2024年4月4日至4月7日是國定假日，華凌台灣總部和中國廠將暫停營運。
以下是我們的出貨日期安排:

台灣出貨日: ► 假期前最後一個出貨日：2024年4月3日 ► 假期後第一個出貨日：2024年4月8日 中國出貨日: ► 假期前最後一個出貨日：2024年4月3日 ► 假期後第一個出貨日：2024年4月8日

如果您的出貨受到這些日期影響，請盡快與我們的業務人員聯繫。我們將盡力協助您調整您的運送安排，以確保業務的順利進行，感謝您的理解和配合。 ► 閱讀詳細內容
