華凌電子報 第133期



本期內容

1) 華凌光電系統整合服務介紹

2) 3.9吋12H俯視角觸控面板式 Bar TFT WF39CTIASDNG0

3) 5.2吋12H俯視角觸控面板式 Bar TFT WF52BTIASDNG0





華凌光電系統整合服務介紹

華凌光電持續努力研發最符合客戶需求的系統整合服務方案以滿足客戶需求，一步一步為客戶走在前端，協助客戶評估設計最適當、高效率、低成本的解決方案為目標。Winstar系統整合結合核心技術團隊並秉持服務精神，解決客戶產品設計整合上需求，以下為Winstar系統整合服務項目:

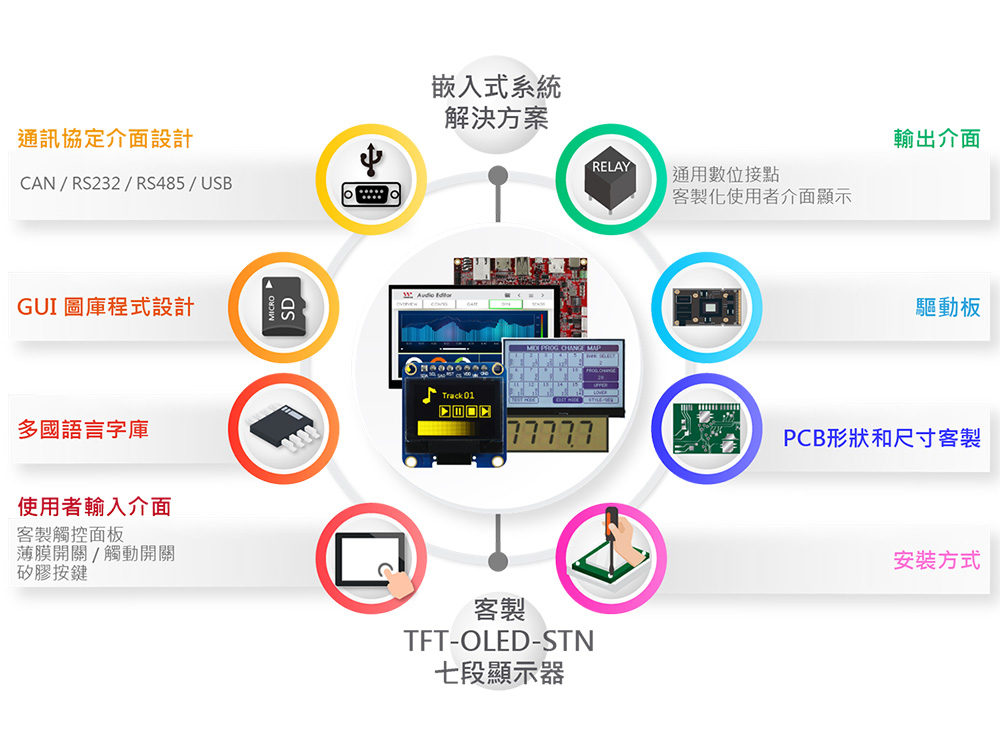

通訊協定介面設計 (Communication interface design) 客製TFT/OLED/STN/七段顯示器 (7 Segment LCD) GUI 圖庫程式設計 (GUI Programming) 多國語言字庫 (Multi-language Font) 使用者輸入介面 (Inputs for User Interface ): -客製觸控面板 (Custom Touch Screen) -薄膜開關(Membrane Switches)/觸動開關 (Tact Switches) -矽膠按鍵 (Silicon keypads)

輸出介面 (Output Interface): -通用數位接點 (GPIO contact point) -客製化使用者介面顯示 (Custom Display rendering of User Interface) 驅動板 (Driver boards) PCB形狀和尺寸客製 (Custom shape and size) 安裝方式 (Mounting options and methods) 嵌入式系統解決方案 (Full embedded display solutions)

對於客戶每件新開發案，華凌團隊了解其應用領域和滿足產品規格提供客戶最佳解決方案。 我們已經有許多成功案例以及正在進行中專案項目，如果您有系統整合上問題，歡迎與我們聯繫。

► 前往Winstar系統整合介紹頁







3.9吋12H俯視角觸控面板式 Bar TFT WF39CTIASDNG0

WF39CTIASDNG0為3.9吋帶有電容式觸控面板TFT LCD 模組，模組解析度為480x128 dots 內建HX8278-A驅動IC為24-bit RGB通訊介面。 此模組典型值電源電壓為3.3V，支援SYNC 模式或DE模式，預設為SYNC模式，模組亮度400 nits，對比度500，12點鐘俯視角，灰階反轉方向為6點鐘，此模組表面使用亮面玻璃。WF39CTIASDNG0工作溫度為-20℃~+70℃，儲存溫度為-30℃~+80℃。

WF39C系列，我們還提供電阻式觸控面板式 (RTP) 模組，另外還有高亮度版本供客戶選擇。WF39C為俯視角(12 o'clock)，若您的需求為仰視角(6 o'clock) 請選擇WF39B系列Bar TFT模組。

WF39CTIASDNG0 規格說明 對角線尺寸 3.9 吋 解析度 480 x 128 x RGB (TFT) dots 模組尺寸 105.5(W) x 37.0(H) x 5.2(D) 有效區域 95.04 x 25.34 mm 點間距 0.066(W) x 0.198(H) mm LCD類型 TFT, 白色, 透射式 視角 12 點鐘方向 灰階反轉 6 點鐘方向 長寬比 長條型 背光類型 LED, 白色 TFT 驅動IC HX8278-A 或相容IC TFT 介面 RGB-24BIT  PCAP IC CYTM568 或相容IC PCAP FW 版本 0x0001 觸控面板 PCAP  表面 亮面

► 前往 WF39CTIASDNG0 網頁







5.2吋12H俯視角觸控面板式 Bar TFT WF52BTIASDNG0

WF52BTIASDNG0是一款12點鐘俯視角方向Bar TFT LCD模組, 對角尺寸為5.2吋帶有PCAP電容式觸控面板。 華凌光電WF52B模組具高品質色彩，解析度為480x128 dots，模組內建ST7252驅動IC，支援RGB 24-bit並列傳輸介面SYNC 模式，模組亮度 400 nits，對比度 500，視角12點鐘方向，灰階反轉6點鐘方向，模組表面貼有防眩光薄膜。如果客戶需要視角為仰視6點鐘方向,灰階反轉區域為12點鐘方向,請選用WF52A系列Bar TFT模組。

WF52BTIASDNG0模組VCC電源電壓為3V~3.6V，典型值為3.3V，工作溫度-20℃~+70℃，儲存溫度為-30℃~+80℃。我們還提供WF52B系列Bar TFT的電阻式觸控面板(RTP)以及高亮度版本供客戶選擇。

WF52BTIASDNG0 規格說明 對角線尺寸 5.2 吋 解析度 480 x RGB x 128 dots 模組尺寸 140.4 x 49.87 x 4.96 mm 有校區域 127.152 x 33.9072 mm 點間距 0.0883 x 0.2649 mm LCD類型 TFT, 白色,  透射式 視角 12 點鐘方向 灰階反轉 6 點鐘方向 長寬比 長條型 背光類型 LED, 白色 驅動IC ST7252 或相容IC 介面 RGB 24bit PCAP IC CYTMA568 或相容IC PCAP FW 版本 0x0002 觸控面板 PCAP  表面 亮面

► 前往WF52BTIASDNG0 網頁
