CH1116 IC için asgari sipariş miktarı (MOQ) sınırlamaları olduğundan, SH1106 kullanan yeni bir ürün serisi geliştirdik. Ürün geliştirirken, modülün orijinal tasarımını mümkün olduğunca korumaya çalıştık, bu sayede CH1116 ve SH1106 modülleri birbirleriyle uyumlu hale geldi.
Aşağıda, donanım ve yazılım açısından iki seri arasındaki farkları açıklıyoruz.
| İlgili Modül Serileri | |
|---|---|
| Eski model (CH1116) | Yeni model (SH1106) |
| WEO012864AE | WEO012864AH |
| WEO012864AJ | WEO012864AL |
| WEO012864AK | WEO012864AM |
CH1116 IC ve SH1106 IC’nin pin fonksiyonları aynıdır. Her iki IC için önerilen devre şemaları Şekil 1’de gösterilmiştir.
IREF pininin direnç değeri parlaklık ve akım üzerinde doğrudan etki ettiğinden dikkat edilmelidir. Aynı VPP kullanıldığında SH1106 daha yüksek direnç değeri gerektirir. Direnç hesaplama formülü aşağıda gösterilmiştir.

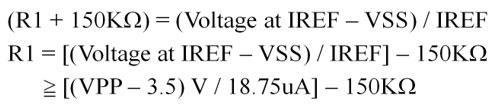

CH1116：

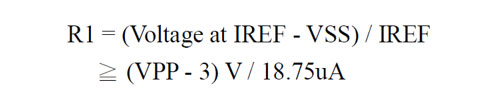

SH1106：
CH1116 ve SH1106 komutlarının çoğu uyumludur, ancak bazı farklılıklar mevcuttur. Bazı komutlar yalnızca belirli bir IC için geçerlidir ve bazı komutlar aynı işlevi yerine getirirken, parametreleri uyumsuz olabilir, Tablo 2’de gösterildiği gibi.
| CH1116 | SH1106 | |
|---|---|---|
| Set Breathing Light 23H |
Set Breathing Light ON/OFF, Brightness Adjust and Time Interval. | N/A |
| Additional Horizontal Scroll Setup Mode Set 24H |
Set up the horizontal scroll parameters. It determined the scrolling start column position and end column position. |
N/A |
| Continuous Horizontal Scroll Setup 26H / 27H |
Set up the horizontal scroll parameters. It determined the direction of horizontal scroll, scrolling start page, time interval and end page. |
N/A |
| Set Scroll Mode 2CH / 2DH |
Control continuous or single screen scroll. | N/A |
| Set Deactivate /Activate Horizontal Scroll 2EH~2FH |
Stop or start motion of horizontal scrolling. | N/A |
| Set Pump voltage value 30H~33H |
Specifies output voltage (VPP) of the internal charger pump. 30H: 10V；31H: 7.4V；32H: 8V；33H: 9V |
Specifies output voltage (VPP) of the internal charger pump. 30H: 6.4V；31H: 7.4V；32H: 8V；33H: 9V |
| IREF Resistor Set 82H |
IREF can be controlled by external resister or internal resister. Note: When internal resistor is selected, external resistor should be open. External and internal resistances are connected in parallel. |
N/A |
| Set Display Clock Divide Ratio/Oscillator Frequency D5H |
Dicide Ratio：8、16、3、4 Oscillator frequency：-17.1% ~ 25.1% |
Dicide Ratio：1~16 Oscillator frequency：-25% ~ 50% |
| Set Adaptive Power Save D6H / D7H |
D6H: Normal D7H: Adaptive Power Save(POR) |
N/A |
| Set Pre-charge Period D9H |
Pre-charge：0 DCLKs ~ 45 DCLKs Dis-charge：3 DCLKs ~ 45 DCLKs |
Pre-charge：1 DCLKs ~ 15 DCLKs Dis-charge：1 DCLKs ~ 15 DCLKs |
| Set row non-overlap/SEG Hiz Period DCH |
This command is used to set the duration of the row non-overlap /SEG Hiz Period period. | N/A |
Yeni modeller ile mevcut modellerin pin tanımları aynı olduğundan, aynı konnektör kullanılabilir. Ancak aynı görüntüleme etkisini elde etmek için hem donanım hem de yazılımda bazı ayarlamalar yapılması gereklidir.
Donanım açısından CH1116 ile SH1106 arasındaki tek fark IREF direncidir. Bu direnç, kullanılan entegre devreye göre ayarlanmalıdır; aksi takdirde entegre devre zarar görebilir.
Yazılım açısından dikkat edilmesi gereken iki nokta vardır:
1. CH1116, harici veya dahili direnç (82h) seçimi yapabilirken, SH1106 bu özelliğe sahip değildir.
2. Her iki IC için de ekran frekansını kontrol eden komut (D5h) aynıdır, ancak parametre ayarları farklıdır.
Başlangıç kodunu ve IREF pinine bağlı direnç değerini ayarlayarak aynı görüntü ve parlaklık elde edilebilir. Duruma bağlı olarak, donanımda herhangi bir değişiklik yapmadan küçük yazılım ayarlamaları ile her iki IC'nin aynı ekran performansını sağlaması mümkündür. Winstar, yüksek kaliteli ürünler ve rekabetçi çözümler sunmaya devam edecektir.
