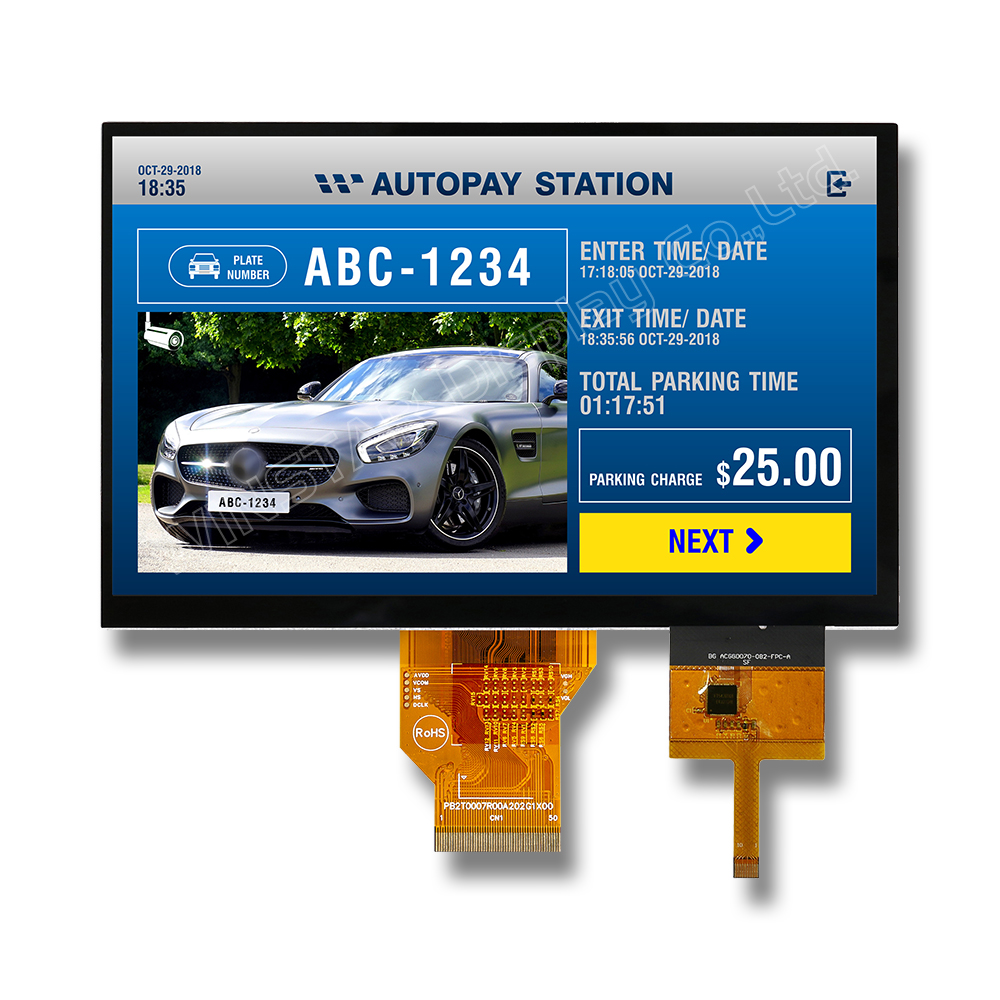

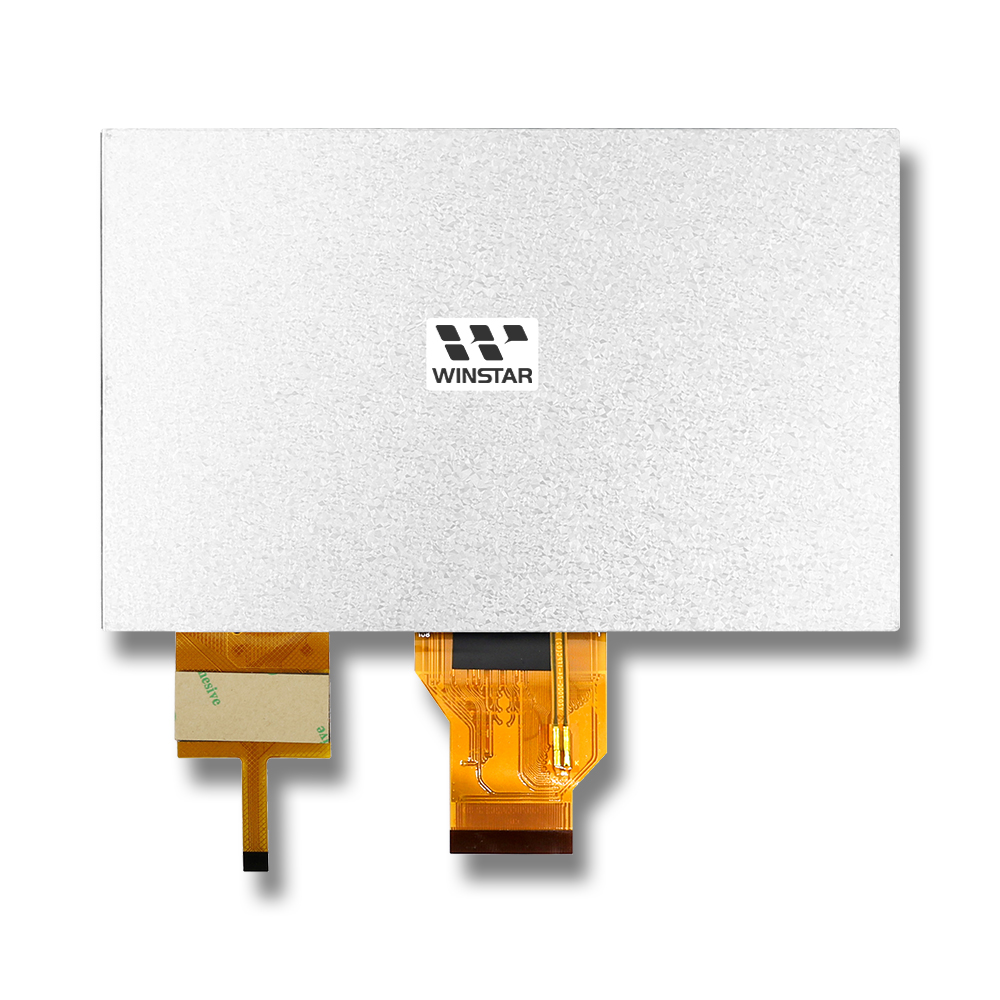

7" 800x480 TFT LCD Ekran (PCAP Dokunmatik)

Model No. WF70D3TIAGDNG0

►Boyut : 7 inç
►Çözünürlük : 800x480 dot
►Görünüm yönü : 12H
►Ara yüz : RGB
►Sürücü Entegresi: ILI6137A + ILI5960-9G
►Kontrol Kartı : No
►Parlaklık(cd/m²) : 300
►Delikli Çerçeve : Hayır
►Dokunmatik Ekran: Kapasitif Dokunmatik Ekran (PCAP)
►Dokunma Noktası Sayısı: 5

Açıklama

WF70D3TIAGDNG0, 800x480 çözünürlüğe, 300 cd/m² standart parlaklığa ve 12 yönlü görüş açısına sahip 7 inç TFT LCD modüldür. ILI2130 denetleyici IC ve I2C arayüzü ile çalışan, 5 noktalı dokunmayı destekleyen PCAP (Projected Capacitive Touch) paneli entegre edilmiştir. Ekran, ILI6137A + ILI5960-9G (veya eşdeğer) sürücü IC’leri ile çalışır ve LED arka aydınlatma ömrü 50.000 saattir.

-20°C ile +70°C arasında güvenilir şekilde çalışarak endüstriyel kontrol sistemleri, HMI ekipmanları, tıbbi cihazlar, POS terminalleri ve çoklu dokunmatik işlevselliğe ihtiyaç duyulan diğer uygulamalar için uygundur.

Daha yüksek parlaklık gereken uygulamalar için 700 cd/m² parlaklık sunan WF70D3SIAGDNG0 modeli mevcuttur.

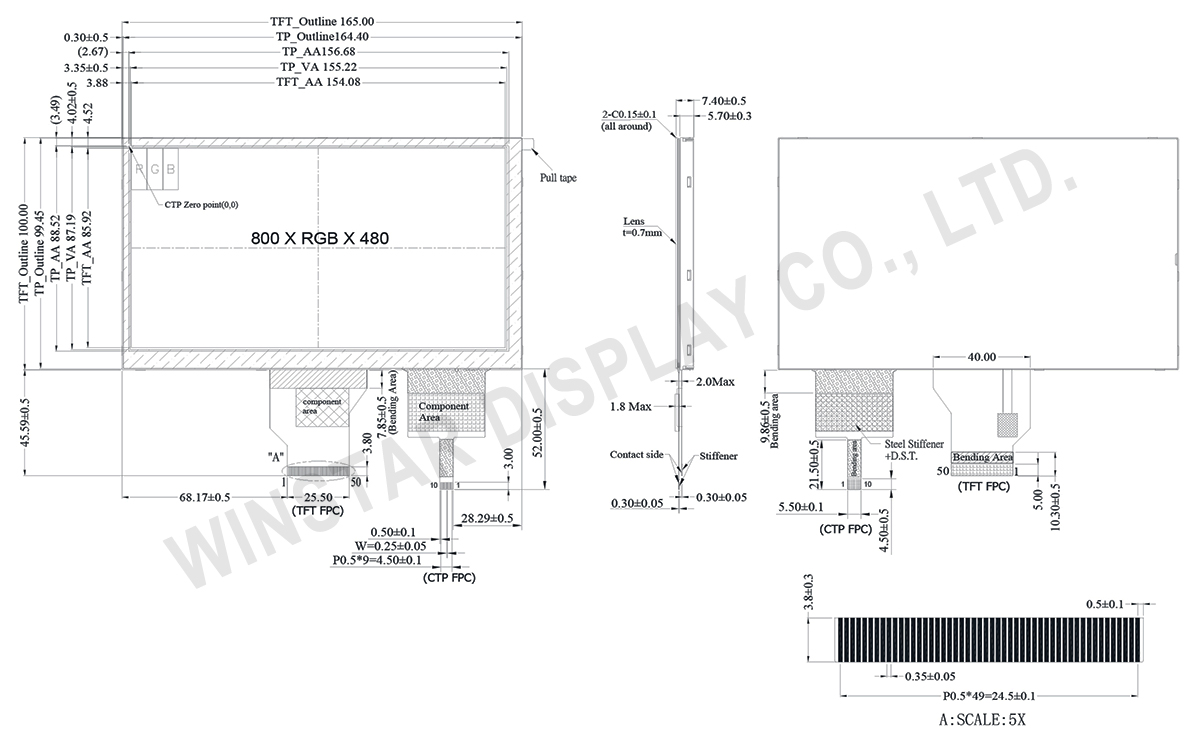

ÇIZIM

7-inch 800x480 TFT LCD Display with PCAP - WF70D3TIAGDNG0

AYRINTILAR

Genel Özellikler

Kalem Ölçü Birim
Boyut (Köşegen) 7 inç
Nokta Matrisi (Çözünürlük) 800 x RGB x 480  (TFT) dot
Modül ölçüleri 165 x 100.0 x 7.4 mm
Aktif alan 154.08 x 85.92 mm
Nokta sıklığı 0.1926 x 0.179 mm
LCD Tipi TFT, Beyaz, İletici
Görünüm yönü 12 o'clock
Gri Ölçekli Evirme Yönü 6 o'clock
Görünüm Oranı 16:9
Backlight Tipi LED, Beyaz
Renk düzeni RGB-STRIPE
Sürücü Entegresi ILI6137A +ILI5960-9G
TFT Arayüz 24-bit RGB
CTP IC ILI2130 veya eşdeğer
CTP Arayüz I2C
CTP FW Sürümü 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
CTP Çözünürlüğü 16384*16384
Dokunmatik Ekran Dirençli Dokunmatik Ekran
Yüzey Parlama

Maksimum Değerler

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Çalışma Sıcaklığı TOP -20 +70
Saklama Sıcaklığı TST -30 +80

Elektronik Özellikleri

Çalışma koşulları

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Supply Voltage For Logic VCC 3.0 3.3 3.6 V
Power voltage AVDD 10.2 10.4 10.6 V
Power Supply For Current VCC =3.3V - 3.1 - mA
Power voltage VGH 14.5 15.0 15.5 V
Power voltage VGL -10.5 -10 -9.5 V
Input signal voltage VCOM 3.54 4.04 4.54 V
Power AVDD For Current IADD - 13.7 - mA
Power VGH For Current IGH - 0.57 - mA
Power VGL For Current IGL - 0.63 - mA
Power VCOM For Current ICOM - 0.03 - mA
Supply CTP VDDT 3.0 3.3 3.6 V
ICTP 65 98 mA


LED sürüş koşulları

Parametre Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
LED akımı ILED - 180 - mA
Güç Tüketimi - 1512 1764 1980 mW
LED voltajı VLED+ 8.4 9.8 11.0 V
LED ömrü - 50,000   - Hr

Arayüz Pin Fonksiyonlari

LCM Pin Tanımı

Pin Sembol Fonksiyon
1 VLED+ Power supply for backlight
2 VLED+ Power supply for backlight
3 VLED- Backlight ground
4 VLED- Backlight ground
5 GND Power ground
6 VCOM Common voltage
7 VCC Power for Digital Circuit
8 MODE DE/SYNC mode select
9 DE Data Input Enable (DEN)
10 VS Vertical Sync Input (VSD)
11 HS Horizontal Sync Input (HSD)
12 B7 Blue data(MSB)
13 B6 Blue data
14 B5 Blue data
15 B4 Blue data
16 B3 Blue data
17 B2 Blue data
18 B1 Blue data
19 B0 Blue data(LSB)
20 G7 Green data(MSB)
21 G6 Green data
22 G5 Green data
23 G4 Green data
24 G3 Green data
25 G2 Green data
26 G1 Green data
27 G0 Green data(LSB)
28 R7 Red data(MSB)
29 R6 Red data
30 R5 Red data
31 R4 Red data
32 R3 Red data
33 R2 Red data
34 R1 Red data
35 R0 Red data(LSB)
36 GND Power Ground
37 DCLK Sample clock (CLK)
38 GND Power Ground
39 L/R Left / right selection
40 U/D Up/down selection
41 VGH Gate ON Voltage
42 VGL Gate OFF Voltage
43 AVDD Power for Analog Circuit
44 RESET Global reset pin.
45 NC No connection
46 VCOM Common Voltage
47 DITHB Dithering function
48 GND Power Ground
49 NC No connection
50 NC No connection

CTP Pin Tanımı

Pin Sembol Fonksiyon
1 VSS Ground for analog circuit
2 VDDT Power Supply : +3.3V
3 SCL I2C clock input
4 NC No connect
5 SDA I2C data input and output
6 NC No connect
7 /RST External Reset, Low is active
8 NC No connect
9 /INT External interrupt to the host
10 VSS Ground for analog circuit
