Model No. WF18HSLAADNN0
►Boyut : 1.77" TFT Ekran
►Çözünürlük : 128x160 piksel
►Görünüm yönü : 6H
►Ara yüz : SPI
►Sürücü Entegresi：ST7735S
►Kontrol Kart : Hayır
►Parlaklık(cd/m²): 900
►Delikli Çerçeve: Hayır
►Dokunmatik Ekran: dokunmatik Panel olmadan
WF18HSLAADNN0, çapraz boyutu 1,77 inç (1,8 inç TFT LCD modülüne eşdeğer) olan tam renkli 128x160 TFT-LCD ekran modülüdür. Bu model 34,0 x 45,83 mm modül boyutuna ve 28,03 x 35,04 mm aktif alan boyutuna sahiptir. 900 cd/㎡ parlaklık ve 500:1 kontrast oranı (tipik değer) ile yüksek parlaklığa sahiptir.
WF18HSLAADNN0, ST7735S IC’de yerleşiktir; seri 3 telli / 4 telli SPI arayüzünü destekler. Analog için besleme gerilimi 2,5V ile 3,7V arasındadır; tipik değer 2,75V. Bu modül -20℃ ile +70℃ arasındaki sıcaklıklarda çalışabilir; saklama sıcaklıkları -30℃ ile +80℃ arasında değişir.
Bu TFT modülü portre modudur, yatay mod kullanmak isterseniz, daha fazla teknik destek için lütfen bizimle iletişime geçin.
| Kalem | Ölçü | Birim |
|---|---|---|
| Boyut (Köşegen) | 1.77 inç TFT Ekran | |
| Çözünürlük | 128 × RGB × 160(TFT) | dots |

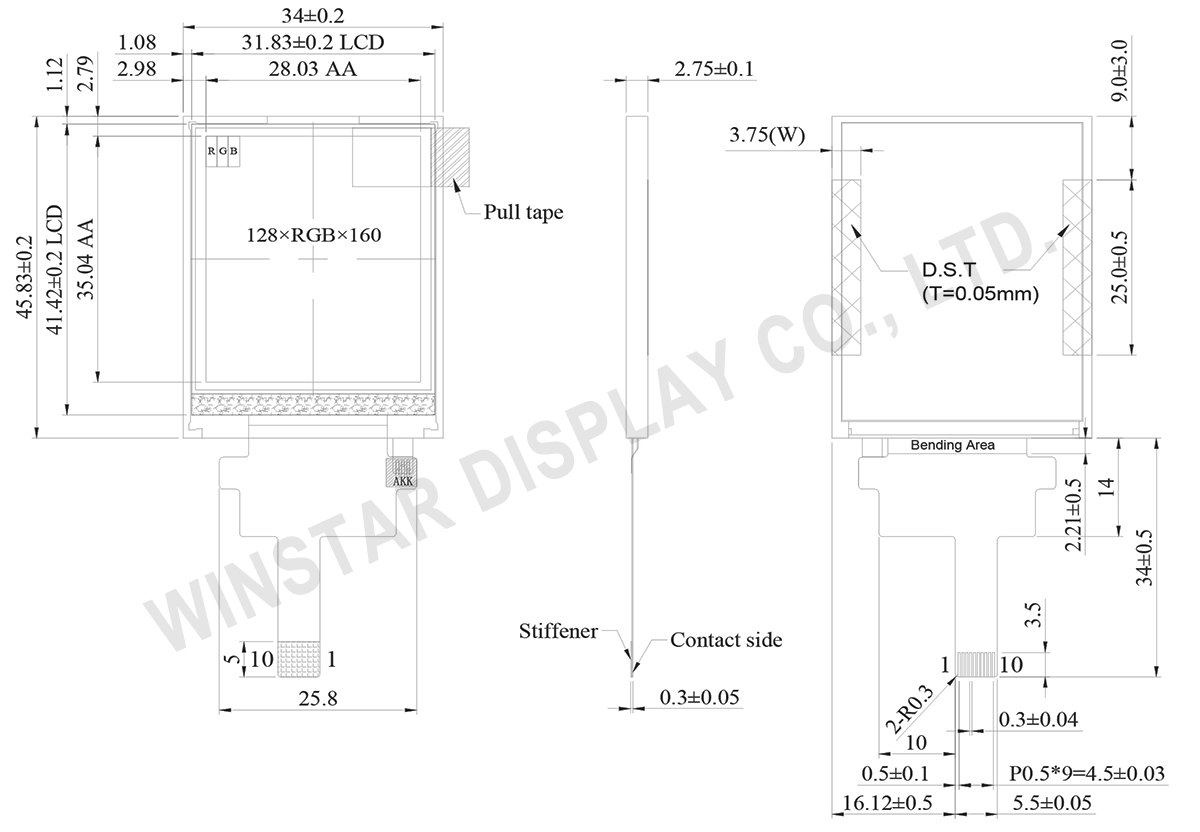

| Modül ölçüleri | 34.0(W) × 45.83(H) × 2.65(D) | mm |
| Aktif alan | 28.03 × 35.04 | mm |
| Nokta sıklığı | 0.073 × 0.219 | mm |
| LCD Tipi | TFT, Beyaz, İletici | |
| Görünüm yönü | 6 o'clock | |
| Gray Skala Enverziyonu Yönü | 12 o'clock | |
| Görünüm Oranı | Portrait | |
| TFT IC | ST7735S veya eşdeğer | |
| Interface | SPI | |
| Backlight Tipi | LED, Beyaz | |
| Dokunmatik Panel | Dokunmatik Panel olmadan | |
| Yüzey | Anti-parlama | |
| Kalem | Sembol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| Çalışma Sıcaklığı | TOP | -20 | － | +70 | ℃ |
| Saklama Sıcaklığı | TST | -30 | － | +80 | ℃ |
| Kalem | Sembol | Durum | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|---|
| Analog için besleme gerilimi | VCI | － | 2.5 | 2.75 | 3.7 | V |
| LCM Besleme Akımı | ICC | － | － | 0.9 | 2 | mA |
| Parametre | Symbol | Minumum Deger | Tipik Deger | Maksimum Deger | Birim |
|---|---|---|---|---|---|
| LED akımı | - | - | 40 | - | mA |
| Güç tüketimi | - | - | 124 | - | mW |
| LED gerilimi | VBL+ | 2.9 | 3.1 | 3.4 | V |
| LED Ömrü | - | 50,000 | - | - | Hr |
| Pin | Sembol | I/O | Fonksiyon |
|---|---|---|---|
| 1 | LED+ | P | Back light anode |
| 2 | LED- | P | Back light cathode |
| 3 | SPI4W (VCC=4 WIRE) |
I | - SPI4W='0', 3-line SPI Enable. - SPI4W='1', 4-line SPI Enable. |
| 4 | VCC | P | Power Supply. |
| 5 | GND | P | Ground |
| 6 | CS | I | Chip enable (CSX) |
| 7 | RST | I | Reset signal (RESX) |
| 8 | SDA | I/O | Serial input/output signal in serial interface mode. |
| 9 | SCL | I | In Serial Interface, this is used as SCL. |
| 10 | D/C | I | Data/ command selection. (D/CX) |
