Model No. WFN0286A2S0WADNN000
►Boyut : 2.86 inç
►Çözünürlük : 376×960 piksel
►Görünüm yönü : IPS
►Ara yüz : SPI+RGB
►Sürücü Entegresi : ST7701P
►Kontrol Kart : Hayır
►Parlaklık(cd/m²) : 1000
►Delikli Çerçeve : Hayır
►Dokunmatik Panel : Hayır
►Çalışma Sıcaklığı : -30~+85°C
WFN0286A2S0WADNN000, 376x960 piksel çözünürlüğe sahip 2,86 inç bar tipi TFT LCD modüldür. Modül, amorf silikon TFT teknolojisini kullanır ve diyagonal olarak 2,86 inç aktif görüntüleme alanına sahiptir.
3-wire SPI + RGB 24-bit arayüzünü destekler ve ST7701P sürücü IC veya muadili ile çalışır. Dokunmatik panel içermeyen bir versiyondur.
Panel IPS teknolojisini kullanır ve tüm yönlerde 85 derece görüş açısı sunar. Tipik parlaklık değeri 1000 cd/m² seviyesindedir.
WFN0286A2S0WADNN000, normally black, transmissive yapıda bir TFT LCD modüldür; parlak yüzeye ve 1:2.5 en-boy oranına sahiptir. Çalışma sıcaklığı aralığı -30℃ ile +85℃, depolama sıcaklığı aralığı da yine -30℃ ile +85℃ arasındadır.
Bu seride ayrıca dokunmatik panel içermeyen standart parlaklık versiyonu WFN0286A2T0WADNN000 ve PCAP dokunmatik panele sahip yüksek parlaklık versiyonu WFN0286A2S0WADNA000 da sunulmaktadır.
| Kalem | Ölçü | Birim |
|---|---|---|
| Boyut (Köşegen) | 2.86 | inç |
| Nokta Matrisi | 376 x RGB x 960 (TFT) | dots |

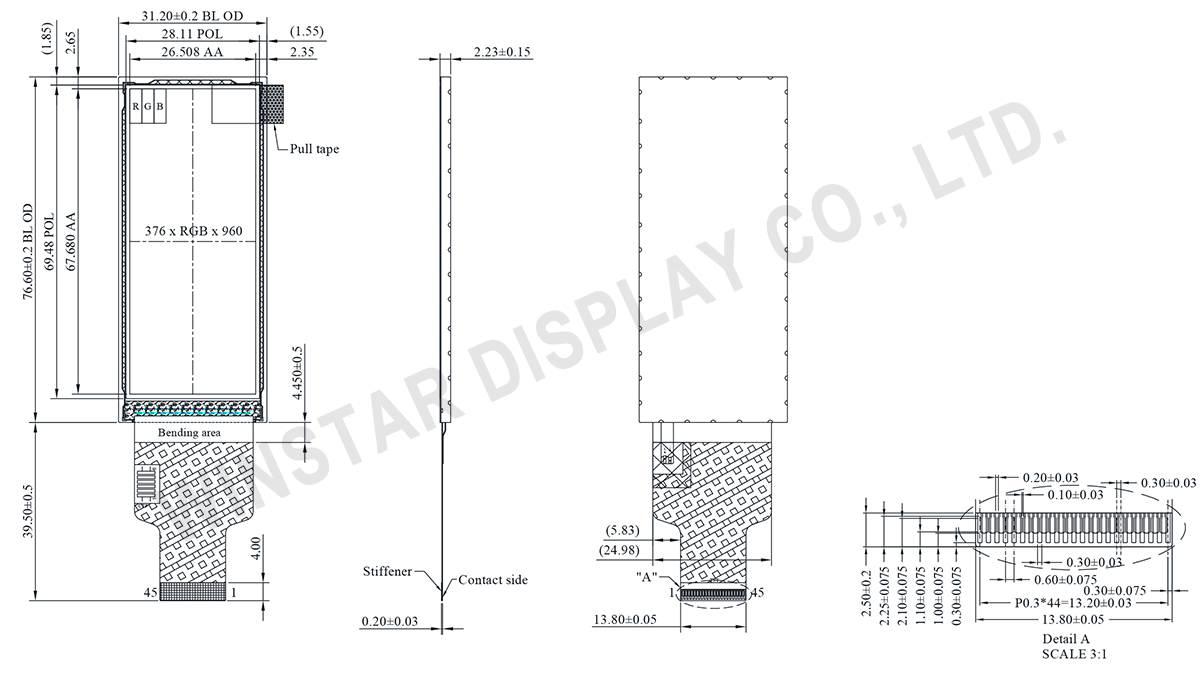

| Modül ölçüleri | 31.2 (W) x 76.6 (H) x 2.23 (D) | mm |
| Aktif alan | 26.508 x 67.68 | mm |
| Nokta sıklığı | 0.0705 x 0.0705 | mm |
| LCD Tipi | TFT, Siyah, İletici | |
| Görüş açısı | 85/85/85/85 | |
| Görünüm Oranı | 1:2.5 | |
| TFT Arayüzü | 3W SPI+RGB24bit | |
| TFT Sürücü IC'si | ST7701P veya eşdeğer | |
| Backlight Tipi | LED, Beyaz | |
| Dokunmatik Panel | Dokunmatik Panel olmadan | |
| Yüzey | Parlama | |
| Kalem | Sembol | Minumum Deger | Tipik Değer | Maksimum Değer | Birim |
|---|---|---|---|---|---|
| Çalışma Sıcaklığı | TOP | -30 | － | +85 | ℃ |
| Saklama Sıcaklığı | TST | -30 | － | +85 | ℃ |
| Kalem | Sembol | Minumum Deger | Tipik Değer | Maksimum Değer | Birim |
|---|---|---|---|---|---|
| Arayüz besleme voltajı | VCC | 2.5 | 2.8 | 3.3 | V |
| Sürücü akımı | IVCC | － | 25 | 40 | mA |
| Giriş gerilimi 'H' seviyesi | VIH | 0.7*VCC | － | VCC | V |
| Giriş gerilimi 'L' seviyesi | VIL | GND | － | 0.3*VCC | V |
| Çıkış gerilimi 'H' seviyesi | VOH | 0.8* VCC | － | VCC | V |
| Çıkış gerilimi 'L' seviyesi | VOL | GND | － | 0.2* VCC | V |
| Parametre | Sembol | Minumum Deger | Tipik Değer | Maksimum Değer | Birim |
|---|---|---|---|---|---|
| LED akımı | － | － | 30 | － | mA |
| LED voltajı | VLED+ | 15.5 | 17.0 | 18.5 | V |
| LED ömrü | － | 50,000 | － | － | Hr |
| Pin No. | Sembol | TANIM |
|---|---|---|
| 1 | VLED- | LED backlight cathode |
| 2 | VLED+ | LED backlight anode |
| 3 | GND | Power ground |
| 4 | VCC | Power Supply for Digital Circuit |
| 5 | SDA | SDA: Serial data input/output bidirectional pin for SPI Interface. |
| 6 | SCL | SCL: Serial clock input for SPI interface. |
| 7 | CSX | - A chip select signal Low: the chip is selected and accessible High: the chip is not selected and not accessible |
| 8 | RESET | Reset signal(low active) |
| 9 | GND | Power ground |
| 10~17 | R7~R0 | Red Data 7~0 |
| 18 | GND | Power ground |
| 19~26 | G7~G0 | Green Data 7~0 |
| 27 | GND | Power ground |
| 28~35 | B7~B0 | Blue Data 7~0 |
| 36 | DE | Data Enable (ENABLE) |
| 37 | PCLK | Clock Signals ; Latch Data at the Falling Edge (DOTCLK) |
| 38 | HS | Line synchronizing signal for RGB interface operation (HSYNC) |
| 39 | VS | Frame synchronizing signal for RGB interface operation (VSYNC) |
| 40 | NC(TP_RST) | No connection (CTP External Reset, Low is active) |
| 41 | NC(TP_INT) | No connection (CTP External interrupt to the host) |
| 42 | NC(TP_SDA) | No connection (CTP I2C data input and output) |
| 43 | NC(TP_SCL) | No connection (CTP I2C clock input) |
| 44 | NC(TP_VDDT) | No connection (CTP Power supply: +3.3V) |
| 45 | NC(TP_VSS) | No connection (CTP Ground for analog circuit) |
