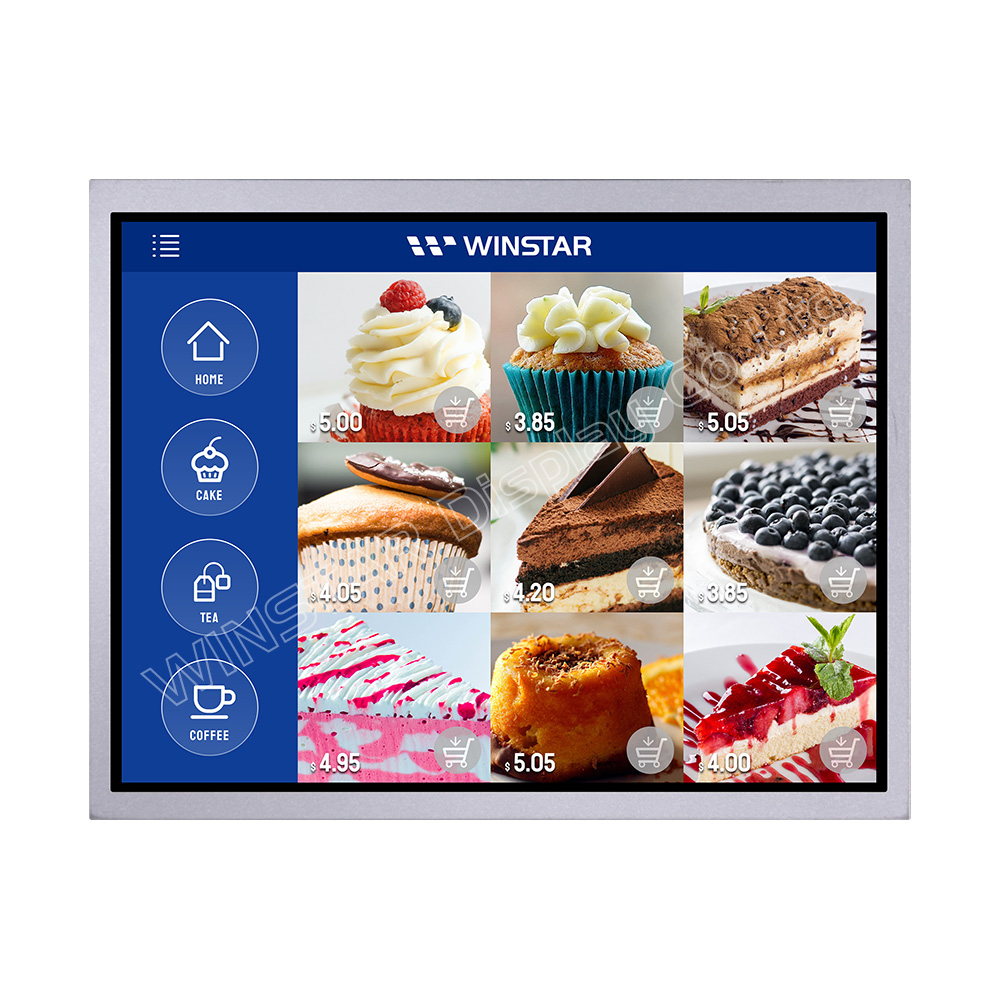

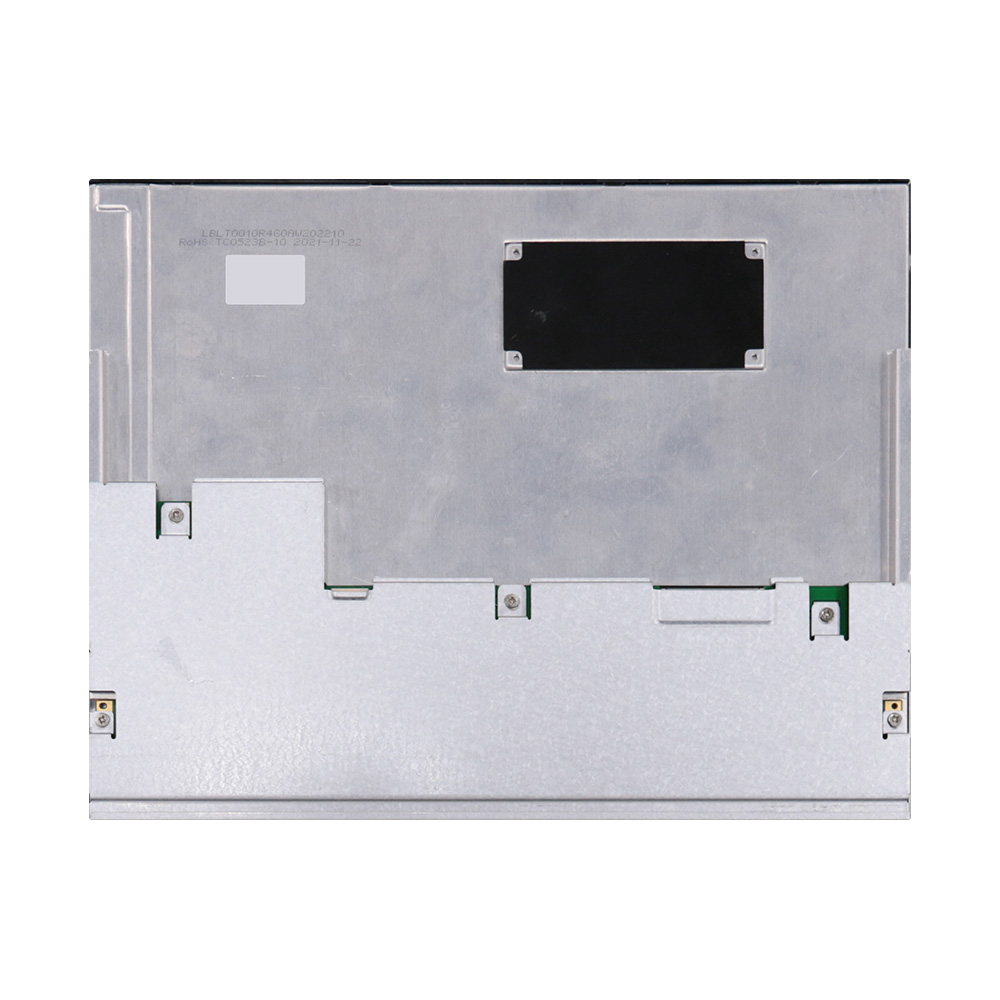

Monitor LCD TFT de 10,4 polegadas com Ampla Temperatura e Alta Luminosidade (LVDS)

Model No. WF104GSWAMLNN0

►Tamanho: 10,4 polegadas
►Resolução : 1024 x 768 pontos
►Direção de exibição: IPS (80/80/80/80 min)
►Interface : LVDS
►Driver IC: --
►Placa de controle: Não
►Brilho (cd/m²): 1000
►Quadro com furo passante: Não
►Tela de Toque: Sem tela de toque
►Temperatura de operação : -30~+80 °C

Descrição

WF104GSWAMLNN0 é um LCD TFT de 10,4 polegadas com alta luminosidade, uma ampla faixa de temperatura de operação e uma resolução de 1024x768 pixels. Ele possui dimensões do módulo de 230 x 180,2 mm, um AA de 210,432 x 157,824 mm e uma proporção de aspecto de 4:3. Este módulo TFT de 10,4 polegadas também apresenta uma alta luminosidade de 1000 nits (valor típico), uma relação de contraste de 1000:1 (valor típico) e suporte de interface LVDS. A tecnologia IPS é adotada para o WF104GSWAMLNN0 para apresentar ângulos de visão mais amplos de Esquerda:80 / Direita:80 / Cima:80 / Baixo:80 graus (valor típico). O módulo possui furos na parte de trás para que os usuários possam fixar facilmente a tela com as aplicações.

A faixa de tensão de alimentação (VDD) da tela é de 3,0V a 3,6V; o valor típico é de 3,3V. Ele possui a característica de funcionar em uma ampla faixa de temperatura; o módulo pode operar na faixa de temperatura de -30℃ a +80℃, e sua faixa de temperatura de armazenamento abrange de -30℃ a +80℃. A tela é perfeita para aplicações como equipamentos de medição, dispositivos de controle industrial, instrumentos de teste, sistemas de ponto de venda (POS), máquinas de pagamento automático, etc.

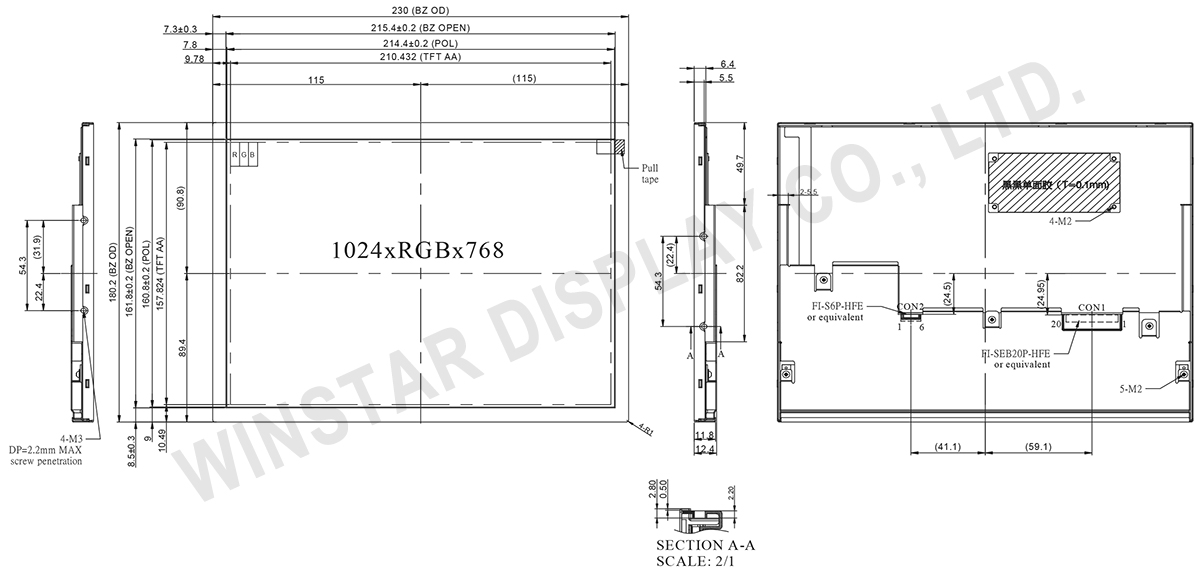

DRAWING

10.4 TFT LCD, 10.4 TFT Display, 10.4 inch LCD Display - WF104GSWAMLNN0

SPECIFICATIONS

Função do pino de interface

LCM PIN Definition

Pin Símbolo Função
1-2 VDD Power supply: + 3.3V
3-4 GND Ground
5 Link0- 0-    LVDS differential data input
6 Link0+ 0+ LVDS differential data input
7 GND Ground
8 Link1- 1-    LVDS differential data input
9 Link1+ 1+ LVDS differential data input
10 GND Ground
11 Link2- 2- LVDS differential data input
12 Link2+ 2+ LVDS differential data input
13 GND Ground
14 CLKIN- - LVDS differential clock input
15 CLKIN+ + LVDS differential clock input
16 GND Ground
17 Link3- 3- LVDS differential data input
18 Link3+ 3+ LVDS differential data input
19 MODE Bit 6:High(6 Bit);Low(8 Bit)
20 SC Scan direction selector (Low: Normal ;High: Reverse)

Especificações Gerais

Item Dimensão Unidade
Tamanho 10.4 polegadas
Matriz de pontos 1024 × RGB × 768 (TFT) dots
Dimensão do módulo 230 × 180.2 × 12.4 mm
Área ativa 210.432 × 157.824 mm
Distância entre pontos 0.2055 × 0.2055 mm
Tipo LCD TFT, Preto, Transmissivo
Direção de exibição 80/80/80/80 min
Relação de aspecto 4:3
TFT Interface LVDS
Tipo de luz de fundo LED, Branco
Painel de toque Sem painel de toque
Superfície Anti-Refletor



Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -30 +80
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Item Símbolo Valor Unidade
Valor Min Valor Típico Valor Máximo
Power voltage VDD 3 3.3 3.6 V
Input logic high voltage VIH 0.7 VDD - VDD V
Input logic low voltage VIL 0 - 0.3 VDD V
Current for Power IVDD - 385 424 mA
