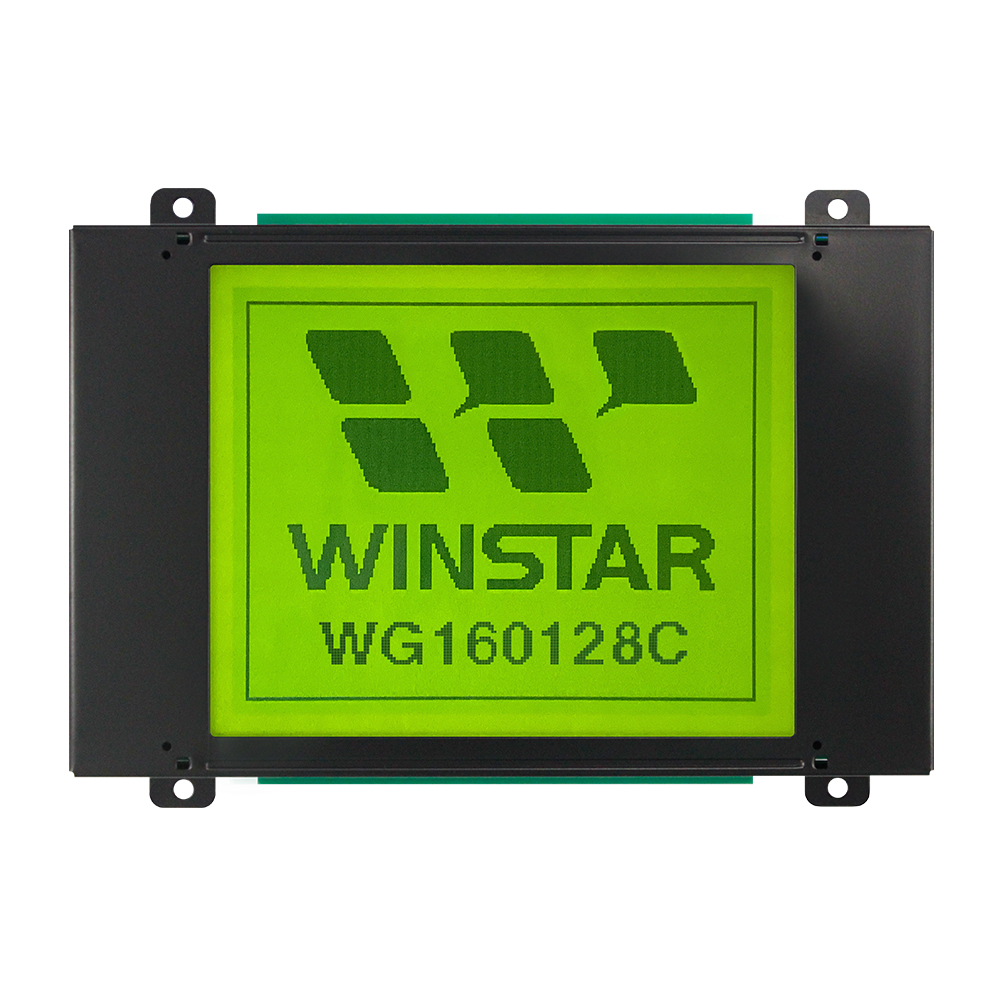

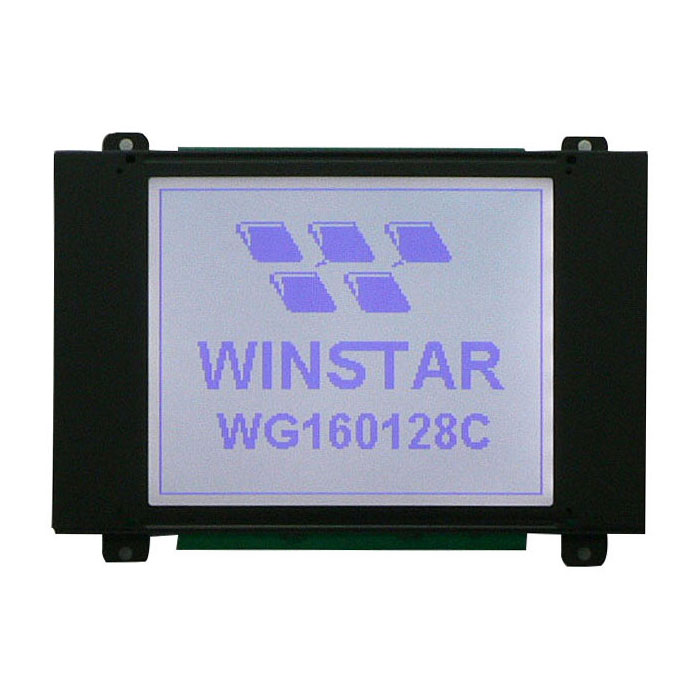

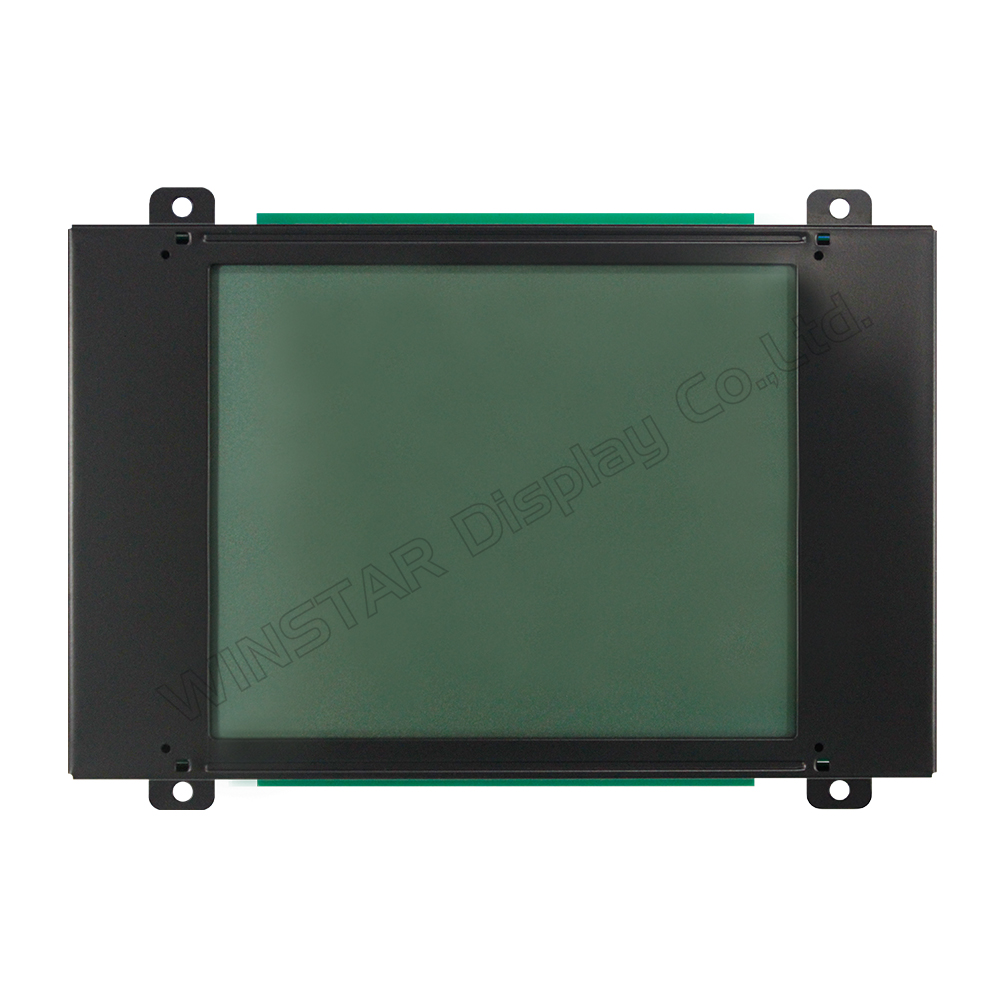

Display de Cristal Líquido 160x128 - WG160128C

Display de Cristal Líquido 160x128

Model No. WG160128C

►LCD Gráfico 160x128
►Tipo: Gráfico
►Estrutura: COB
►Tamanho: 4,84 polegadas
►IC: RA6963
►Alimentação +5V
►1/128 duty cycle
►tensão negativa opcional
►Interface: 8080

PDF DOWNLOAD

DEMO CODE ADD TO INQUIRY

PREV. BACK to LIST NEXT

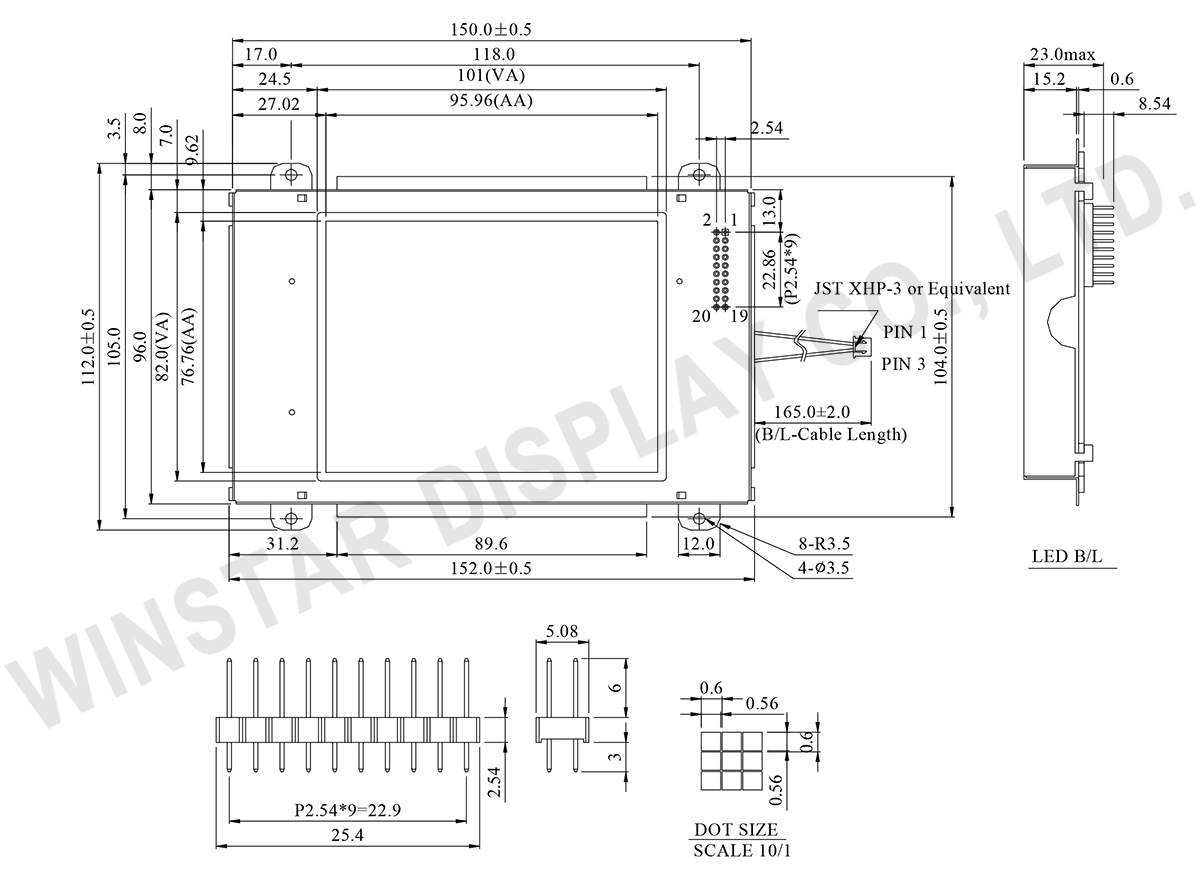

DRAWING

160x128 Graphic Dot Matrix LCD Display - WG160128C

Data source ref:WG160128C-TMI-VZ#

SPECIFICATIONS

Função do pino de interface

Pin No.	Símbolo	Level	DESCRIÇÃO
1	FG	－	Frame ground
2	Vss	－	Ground
3	Vdd	－	Power supply for logic
4	Vo	－	contrast adjustment
5	Vee	－	Negative Voltage Output
6	/WR	L	Data write. Write data into RA6963when WR = L
7	/RD	L	Data read. Read data from RA6963when RD = L
8	/CE	L	Chip enable the controller RA6963
9	C/D	H / L	WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read
10	/HALT	L	Clock operating stop signal
11	/RESET	H / L	Reset signal
12	DB0	H / L	Data bus line
13	DB1	H / L	Data bus line
14	DB2	H / L	Data bus line
15	DB3	H / L	Data bus line
16	DB4	H / L	Data bus line
17	DB5	H / L	Data bus line
18	DB6	H / L	Data bus line
19	DB7	H / L	Data bus line
20	NC		No connection

Dados Mecânicos

Item	Dimensão	Unidade
Number of dots	160 x 128	－
Dimensão do módulo	150.0 x 112.0 x 23.0(Max)	mm
View area	101.0 x 82.0	mm
Área ativa	95.96 x 76.76	mm
Tamanho do ponto	0.56 x 0.56	mm
Distância entre pontos	0.60 x 0.60	mm
Duty	1/128
Tipo de luz de fundo	LED
IC	RA6963
Interface	8080

Classificações Máximas Absolutas

Item	Símbolo	Min	Típico	Máximo	Unidade
Temperatura de operação	TOP	-20	－	+70	℃
Temperatura de armazenamento	TST	-30	－	+80	℃
Input Voltage	VIN	-0.3	－	VDD+0.3	V
Supply Voltage For Logic	VDD-VSS	-0.3	－	+7.0	V

Características Eletrônicas

Item	Símbolo	Condition	Min	Típico	Máximo	Unidade
Supply Voltage For Logic	VDD-VSS	－	4.5	5.0	5.5	V
Supply Voltage For LCD	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 18.4 16.1	－ 18.95 －	22.1 19.5 －	V V V
Input High Volt.	VIH	－	0.8VDD	－	VDD	V
Input Low Volt.	VIL	－	0	－	0.15VDD	V
Output High Volt.	VOH	－	VDD-0.3	－	VDD	V
Output Low Volt.	VOL	－	0	－	0.3	V
Supply Current	IDD	－	－	42	－	mA
