Model No. WL0F00050000FGXAANA00
►TFT Tamanho: 5 polegadas
►TFT Resolução: 800x480 pontos
►TFT Direção de exibição: IPS
►Communication Interface: RS485 / UART / USB / I2C / SPI / SD
►TFT Tela de Toque: Com painel de toque capacitivo
►Brilho (cd/m²): 400
►Tensão de operação:5-28V

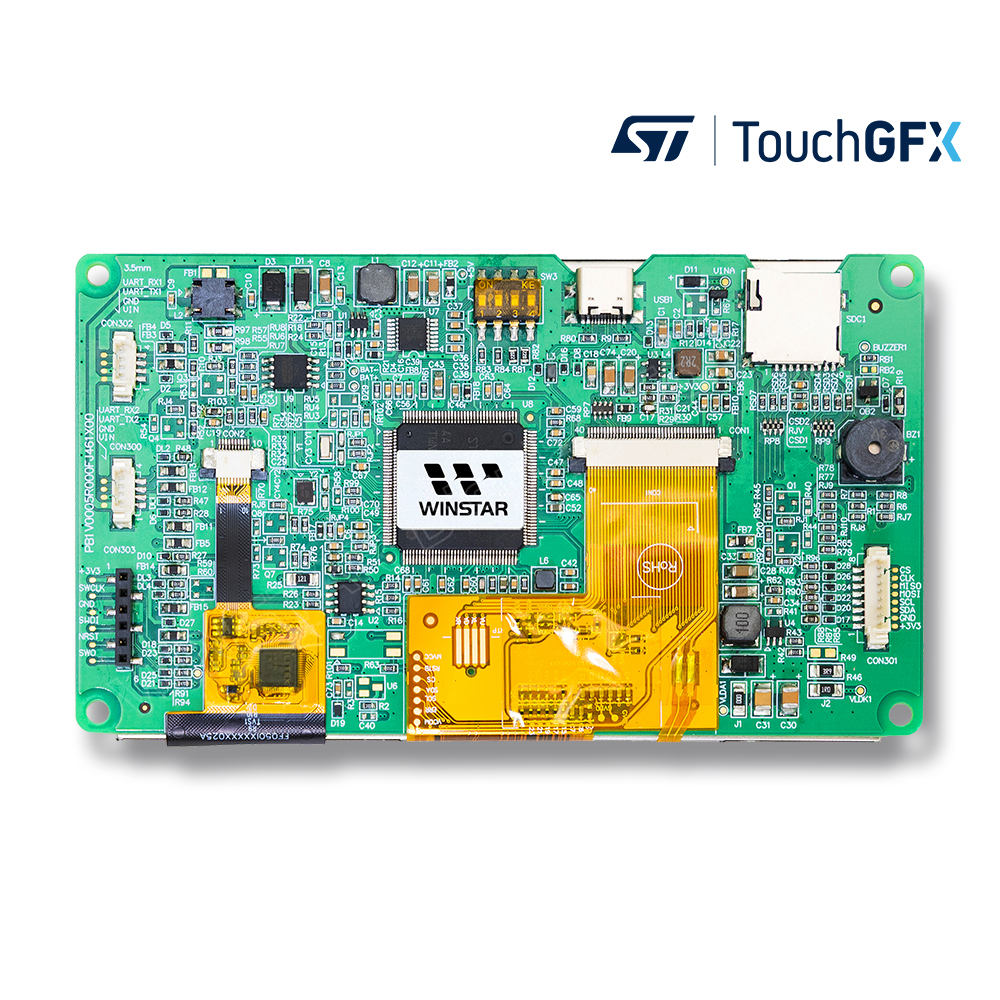

WL0F00050000FGXAANA00 é uma placa de desenvolvimento HMI com display de 5", projetada para engenheiros que desenvolvem sistemas de controle industrial e interfaces gráficas de usuário (GUI). A placa integra um módulo TFT LCD IPS de 5" com tela sensível ao toque capacitiva e um poderoso MCU STM32U599ZIT6, oferecendo uma plataforma de hardware pronta para o desenvolvimento rápido, avaliação de sistemas e prototipagem de aplicações HMI.

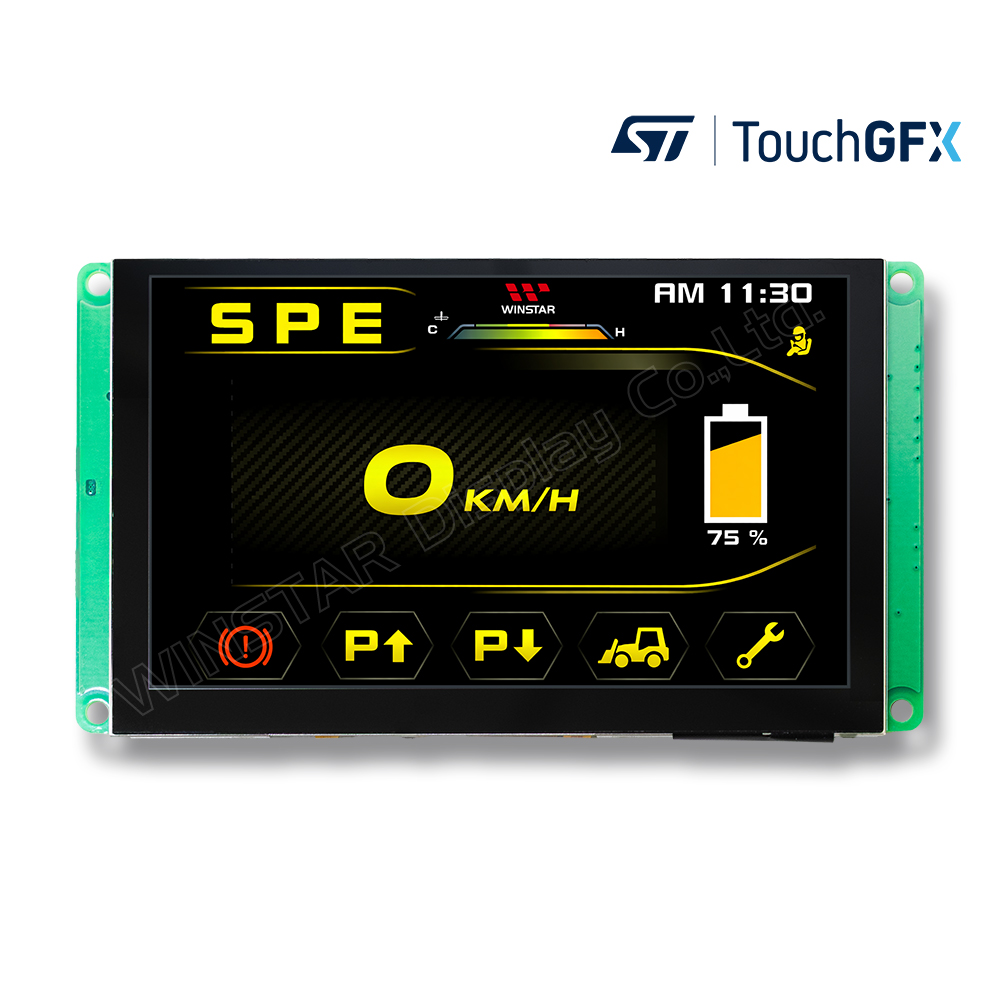

O display integrado oferece resolução de 800×480, amplo ângulo de visão 80/80/80/80 e brilho típico de 400 cd/m², garantindo visualização clara e estável para painéis de controle industriais e interfaces gráficas em sistemas embarcados. O painel touch capacitivo integrado se comunica por meio de uma interface I²C, permitindo interação rápida e intuitiva com o usuário.

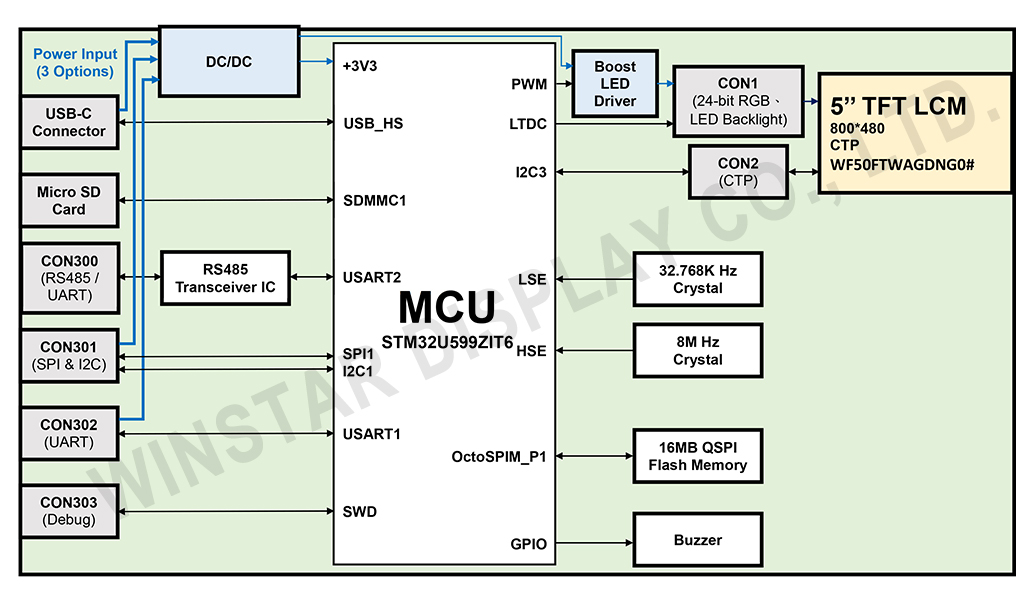

O sistema é baseado no MCU STM32U599 de ultra baixo consumo, que integra 2MB de memória Flash e aproximadamente 2,5MB de SRAM. Além disso, o controlador inclui um acelerador gráfico GPU2D e controlador de display LTDC, permitindo processamento eficiente de interfaces gráficas. A placa também possui memória Flash serial externa de 16MB para armazenamento de fontes, imagens e outros recursos gráficos utilizados em aplicações HMI.
A placa de desenvolvimento suporta diversas interfaces de comunicação, incluindo RS485, UART, SPI, I²C e USB Type-C (USB 2.0 OTG). Também inclui slot para cartão Micro SD para armazenamento de dados e atualização de firmware. Com uma ampla faixa de alimentação de 5–28V DC, a placa pode ser facilmente integrada a diferentes sistemas industriais e embarcados.
Para acelerar o desenvolvimento, a plataforma é compatível com o ecossistema STM32, incluindo STM32CubeMX, STM32CubeIDE, STM32CubeProgrammer e TouchGFX Designer. Um projeto inicial de exemplo é fornecido para ajudar os desenvolvedores a iniciar rapidamente o design da GUI, o desenvolvimento de firmware e a integração do sistema.
| Item | Valor Padrão | Unidade |
|---|---|---|
| Tensão de operação | 5~28 | Vdc |
| Interface de comunicação | USB-C | － |
| Micro SD Card | － | |
| CON300: Option for RS485, UART | － | |
| CON301: SPI | － | |
| CON301: I²C | － | |
| CON302: UART | － | |
| MCU | STM32U599ZIT6 (2MB Flash, 2.5MB RAM) |
N/A |
| Memória Flash | 16 | MB |
| Tamanho do display LCD | 5 | polegadas |
| Matriz de pontos | 800 × R.G.B × 480(TFT) | pontos |

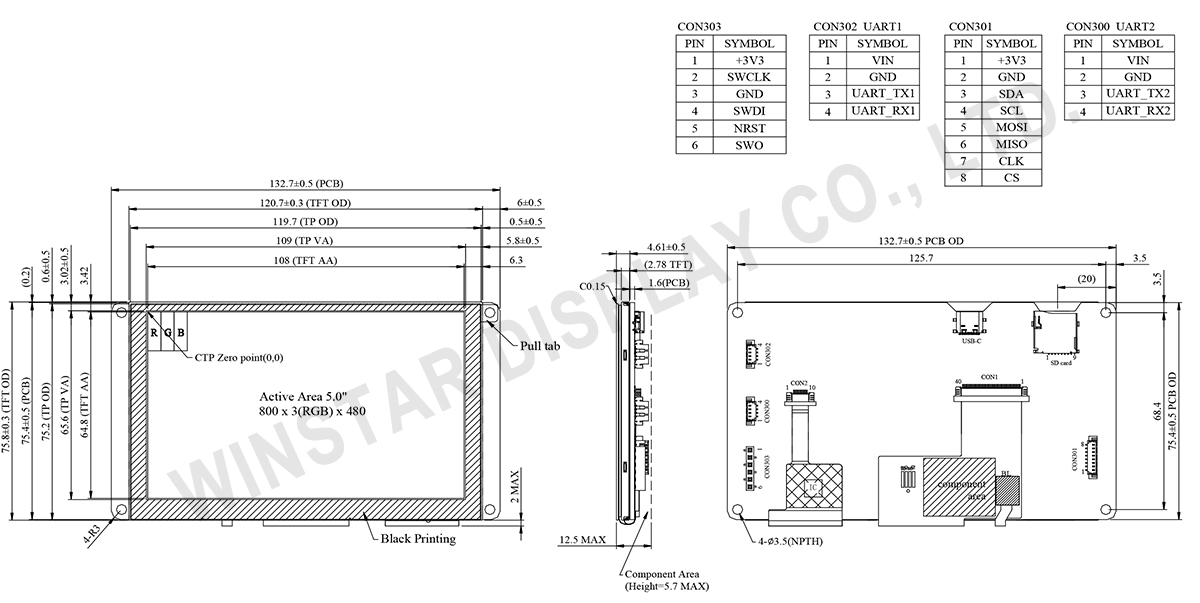

| Dimensão do módulo | 132.7(W) × 75.8(H) × 12.5(D) | mm |
| Área ativa | 108 (W) × 64.8(H) | mm |
| Distância entre pontos | 0.135(W) × 0.135(H) | mm |
| Brilho | Min:300; Typ:400 | |
| Tipo LCD | TFT, Preto, Transmissivo | |
| Ângulo de exibição | 80/80/80/80 | |
| Relação de aspecto | 15:9 | |
| Tela de Toque | Com painel de toque capacitivo | |
| Superfície | Reflexo | |
| Item | Símbolo | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|
| Temperatura de operação | TOP | -30 | － | +80 | ℃ |
| Temperatura de armazenamento | TST | -30 | － | +80 | ℃ |
| Item | Símbolo | Condição | Valor Min | Valor Típico | Valor Máximo | Unidade |
|---|---|---|---|---|---|---|
| Tensão de alimentação | VCC | － | 5 | 12 | 28 | V |
| Corrente de alimentação LCM | I(mA) | － | － | 150 | － | mA |
| Item | Descrição |
|---|---|
| LCM | WF50FTWAGDNG0# |
| PCBA | SV10005R000FJ00N0100 |
| Pin | Símbolo | Função | Remark |
|---|---|---|---|
| 1 | VIN | Power supply 5V~28V input | Input |
| 2 | GND | Power supply GND input | Input |
| 3 | UART_TX2 | USART TX2 interface | I/O |
| 4 | UART_RX2 | USART RX2 interface | I/O |
| Pin | Símbolo | Função | Remark |
|---|---|---|---|
| 1 | +3V3 | Power supply +3V3 output | Output |
| 2 | GND | Power supply GND output | Output |
| 3 | SDA | Serial Data Line | I/O |
| 4 | SCL | Serial Clock Line | Output |
| 5 | MOSI | Master Out Slave In | I/O |
| 6 | MISO | Master In Slave Out | I/O |
| 7 | CLK | Clock | I/O |
| 8 | CS | Chip Select | I/O |
| Pin | Símbolo | Função | Remark |
|---|---|---|---|
| 1 | VIN | Power supply 5V~28V input | Input |
| 2 | GND | Power supply GND input | Input |
| 3 | UART_TX1 | USART TX1 interface | I/O |
| 4 | UART_RX1 | USART RX1 interface | I/O |
| Pin | Símbolo | Função | Remark |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | SWDI | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | SWO | Serial Wire Output | Output |
