Numer modelu WL0F00039000FGDAASA00
►TFT Rozmiar: 3.9 cala
►TFT Rozdzielczość: 480×128 punktów
►TFT Godzina obserwacji: IPS
►TFT Panel dotykowy: pojemnościowy panel dotykowy
►Interfejs komunikacji: RS485
►Protokół: Modbus + GPIO
►jasność (cd/m²) : 800

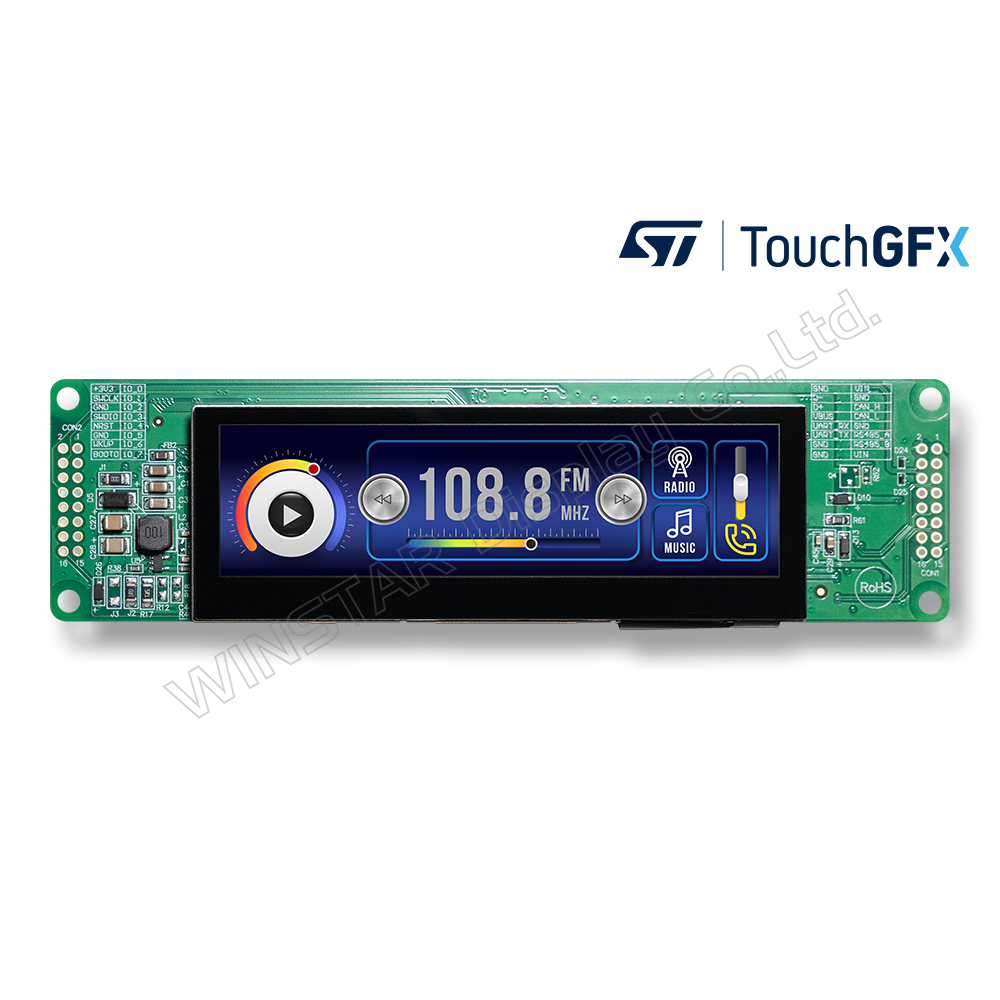

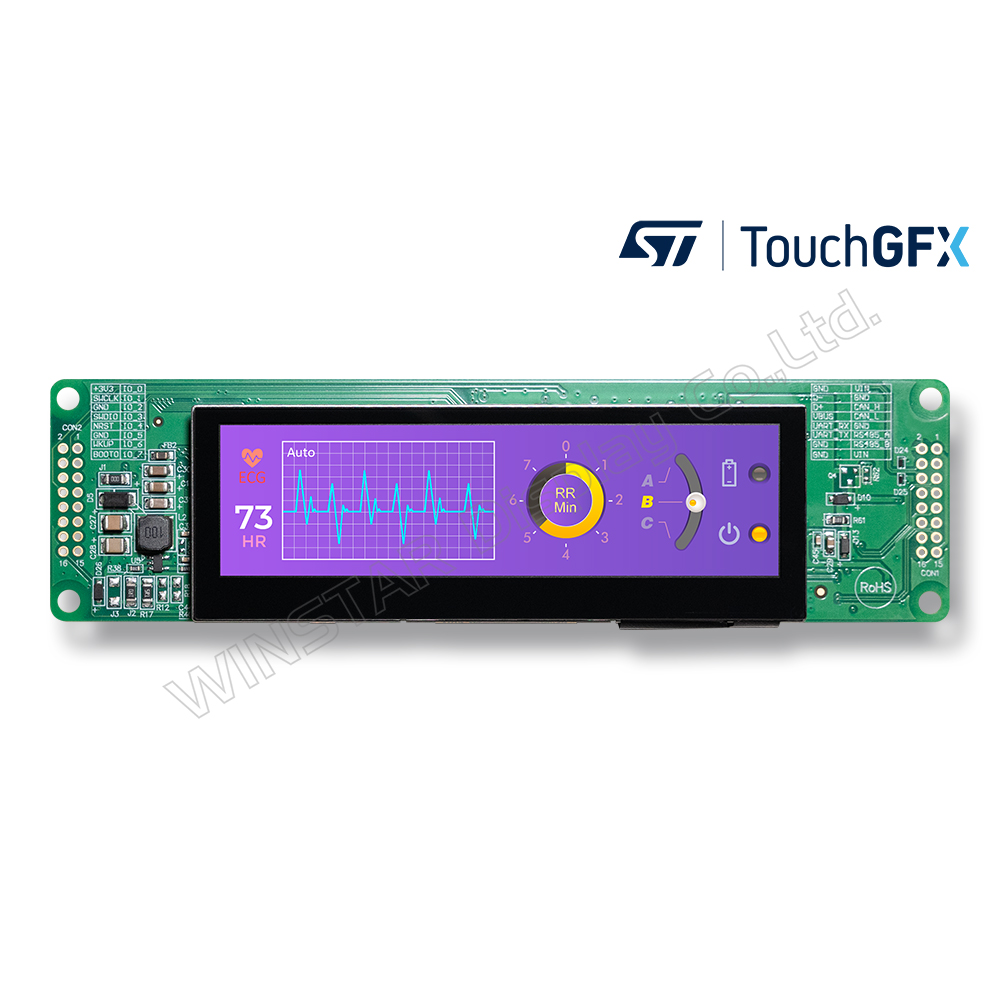

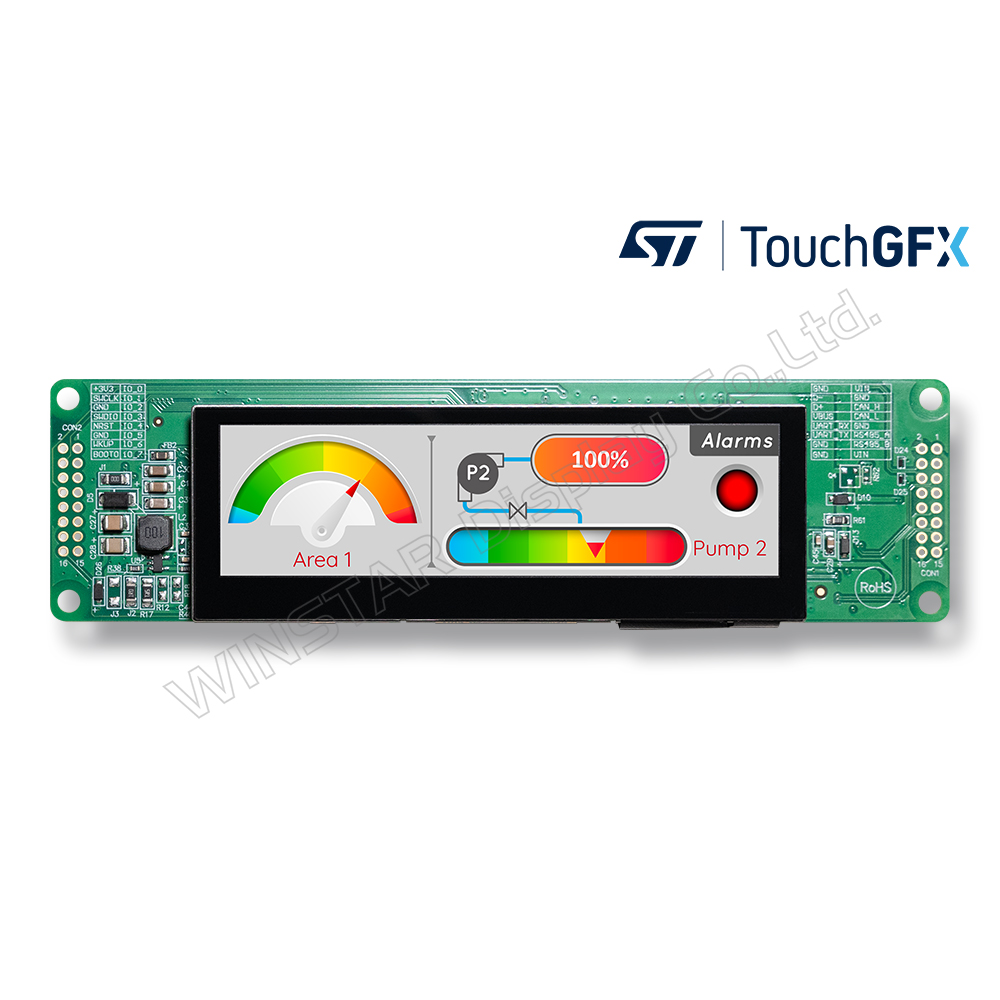

WL0F00039000FGDAASA00 to 3,9-calowy inteligentny wyświetlacz RS485 z pojemnościowym panelem dotykowym typu projected capacitive (PCAP). Zawiera wysokiej jasności, szerokotemperaturowy wyświetlacz TFT LCD WINSTAR (model: WF39FSWASDNG0) oraz czterowarstwową płytkę drukowaną FR4 z wgranym firmware. Zaprojektowany do zastosowań przemysłowych, moduł obsługuje komunikację RS485 z protokołem Modbus, zapewniając stabilną i odporną na zakłócenia transmisję danych na duże odległości. Kompaktowa konstrukcja, szeroki zakres napięcia wejściowego i gotowa do użycia architektura ułatwiają integrację systemu i przyspieszają rozwój produktu dla zespołów inżynieryjnych. Kompatybilny z platformami HOST single-master, takimi jak PC (USB-to-RS485), MCU oraz Raspberry Pi z PiCAN2.
Kluczowe cechy:
WINSTAR GUI Builder (Windows) umożliwia projektowanie interfejsów metodą przeciągnij i upuść z podglądem na żywo. To środowisko WYSIWYG pomaga skrócić czas rozwoju i poprawić spójność interfejsu w projektach.
Poproś o dostęp do WINSTAR GUI Builder — skontaktuj się z nami, aby rozpocząć.
Produkty Smart Display wykorzystują kontrolery STMicroelectronics (ST) obsługujące narzędzia deweloperskie ST, takie jak TouchGFX i STM32CubeIDE. Oprócz WINSTAR GUI Builder, narzędzia ST mogą być używane do projektowania modułów Smart Display WINSTAR.
Oferujemy również zestawy demo ze wszystkimi niezbędnymi akcesoriami, które pomogą Ci zrealizować projekt GUI na wyświetlaczach WINSTAR Smart Display.
| Rzecz | Standardowa wartość | Jednostka |
|---|---|---|
| Napięcie pracy | 5 ~ 48 | Vdc |
| Interfejs komunikacyjny | RS485 | N/A |
| MCU | STM32F750 | N/A |
| Pamięć Flash | 16 | MB |
| Rozmiar wyświetlacza LCD | 3.9 | cale |
| Rozdzielczość | 480 x 128 x RGB (TFT) | cala |

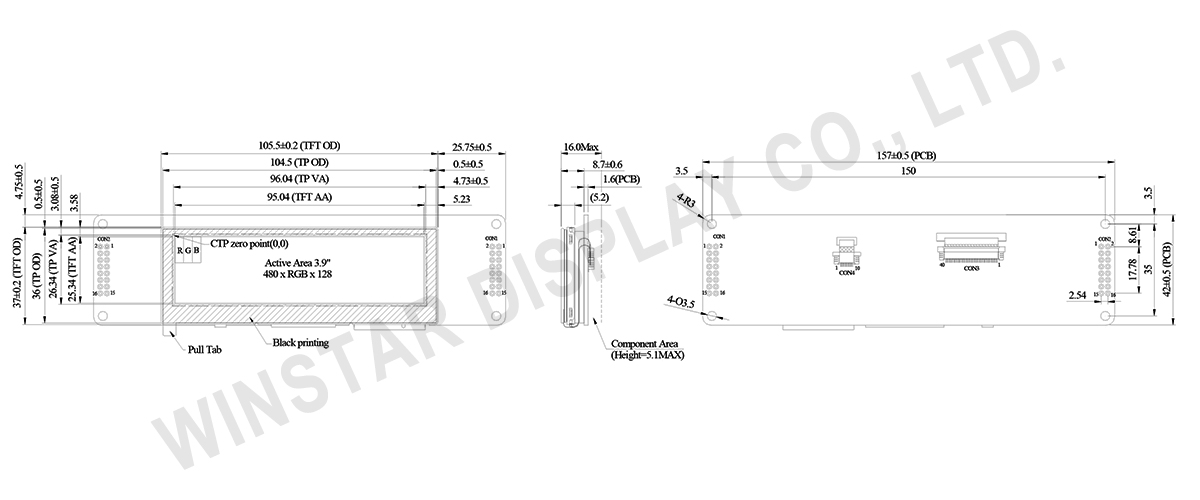

| Wymiary modułu | 157.0(W) x 42.0(H) x 16 | mm |
| Obszar aktywny(AA) | 95.04 x 25.34 | mm |
| Raster pomiędzy pikselami | 0.198 x 0.198 | mm |
| Jasność | Minimalna wartość : 700; Typowa wartość: 800 | cd/m2 |
| Rodzaj LCD | TFT, czarny, Transmisyjny | |
| godzina obserwacji | 85/85/85/85 | |
| Proporcje | Bar Type | |
| Panel dotykowy | Obsługa ekranu dotykowego PCAP | |
| Powierzchnia | Glare | |
| Rzecz | Symbol | Minimalna wartość | Typowa wartość | Maksymalna wartość | Jednostka |
|---|---|---|---|---|---|
| Operating Temperature | TOP | -30 | － | +80 | ℃ |
| Storage Temperature | TST | -40 | － | +90 | ℃ |
| Rzecz | Symbol | Minimalna wartość | Typowa wartość | Maksymalna wartość | Jednostka |
|---|---|---|---|---|---|
| Supply Voltage | VIN | 5 | 5 | 48 | V |
| Supply Current | ICC | 420 | 460 | 50 | mA |
| Rzecz | Opis |
|---|---|
| LCM | WF39FSWASDNG0# |

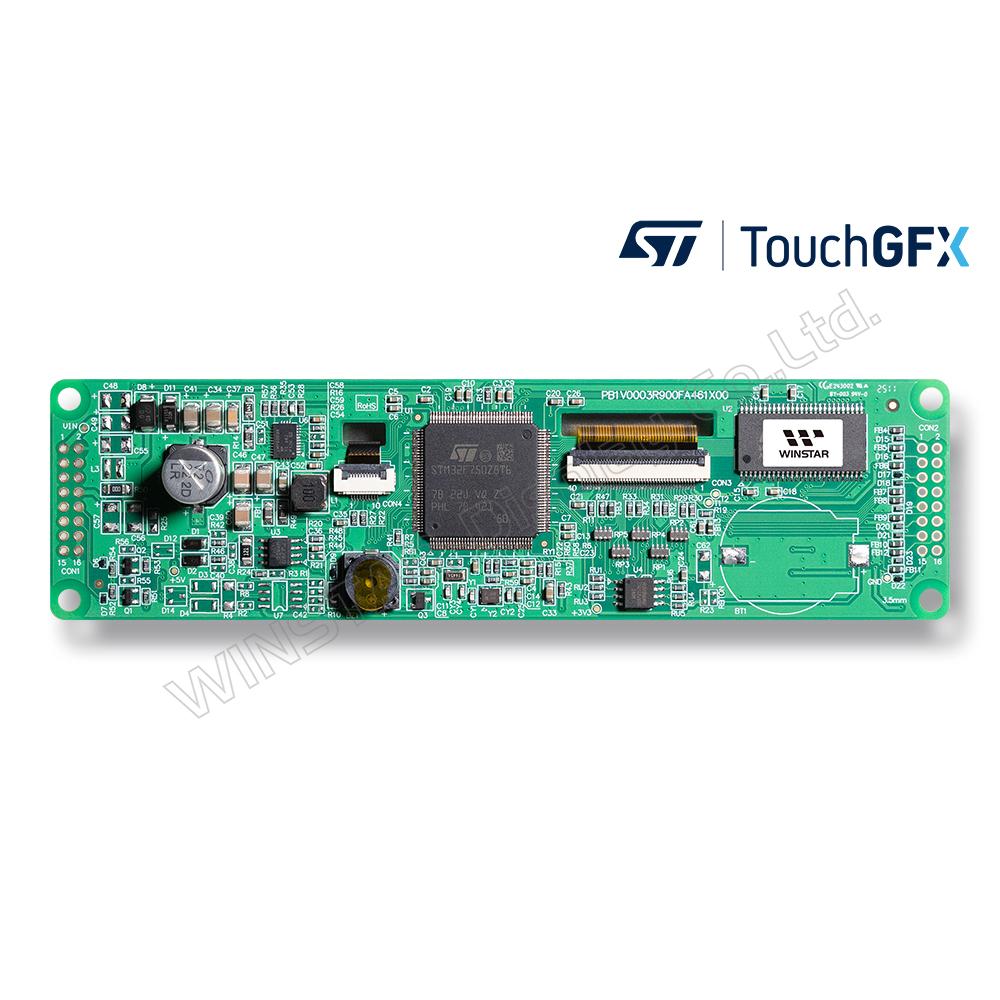

| PCBA | SV10003R900FA00N0101 |
| Pin | Symbol | Funkcja | Remark |
|---|---|---|---|
| 1 | VIN | Power supply 5V to 48V input | Input |
| 2 | GND | Power supply GND input | GND |
| 3 | GND | Power supply GND input | GND |
| 4 | Reserve | Differential signal D- | I/O |
| 5 | Reserve | - | - |
| 6 | Reserve | Differential signal D+ | I/O |
| 7 | Reserve | - | - |
| 8 | VBUS | 5V output for UART interface | Output |
| 9 | GND | Power supply GND input | GND |
| 10 | Reserve | UART1_RX | I/O |
| 11 | RS485_A | RS485 DATA+ | I/O |
| 12 | Reserve | UART1_TX | I/O |
| 13 | RS485_B | RS485 DATA- | I/O |
| 14 | GND | Power supply GND input | GND |
| 15 | VIN | Power supply 5V to 48V input | Input |
| 16 | GND | Power supply GND input | GND |
| Pin | Symbol | Funkcja | Remark |
|---|---|---|---|
| 1 | IO_0 | ADC,DAC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 2 | +3V3 | 3.3V power for JTAG interface | Output |
| 3 | IO_1 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 4 | SWCLK | CLK pin for JTAG interface | Input |
| 5 | IO_2 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 6 | GND | GND | Output |
| 7 | IO_3 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 8 | SWDIO | Data pin for JTAG interface | I/O |
| 9 | IO_4 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 10 | NRST | Reset pin for JTAG interface | Input |
| 11 | IO_5 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 12 | GND | GND | Output |
| 13 | IO_6 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 14 | WKUP | WKup,ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 15 | IO_7 | RST,ADC,Event,I/O | TTL signal voltage is 3.3V |
| 16 | BOOT0 | Lo: Internal flash boot (Default) Hi: External flash boot |
TTL signal voltage is 3.3V |
