옥외 환경에서의 방수 및 장갑 터치 과제

옥외 및 산업 환경에서는 디스플레이 성능뿐만 아니라 터치 동작의 신뢰성도 중요한 요소입니다. 빗물이나 물방울로 인한 오동작과 두꺼운 보호장갑 착용 시 터치 인식 저하는 다양한 산업 장비에서 해결해야 할 대표적인 과제입니다. 기존 PCAP(Projected Capacitive) 터치 기술은 방수 성능과 장갑 터치 성능을 동시에 만족시키기 어려워 두 성능 사이에서 타협이 필요했습니다.

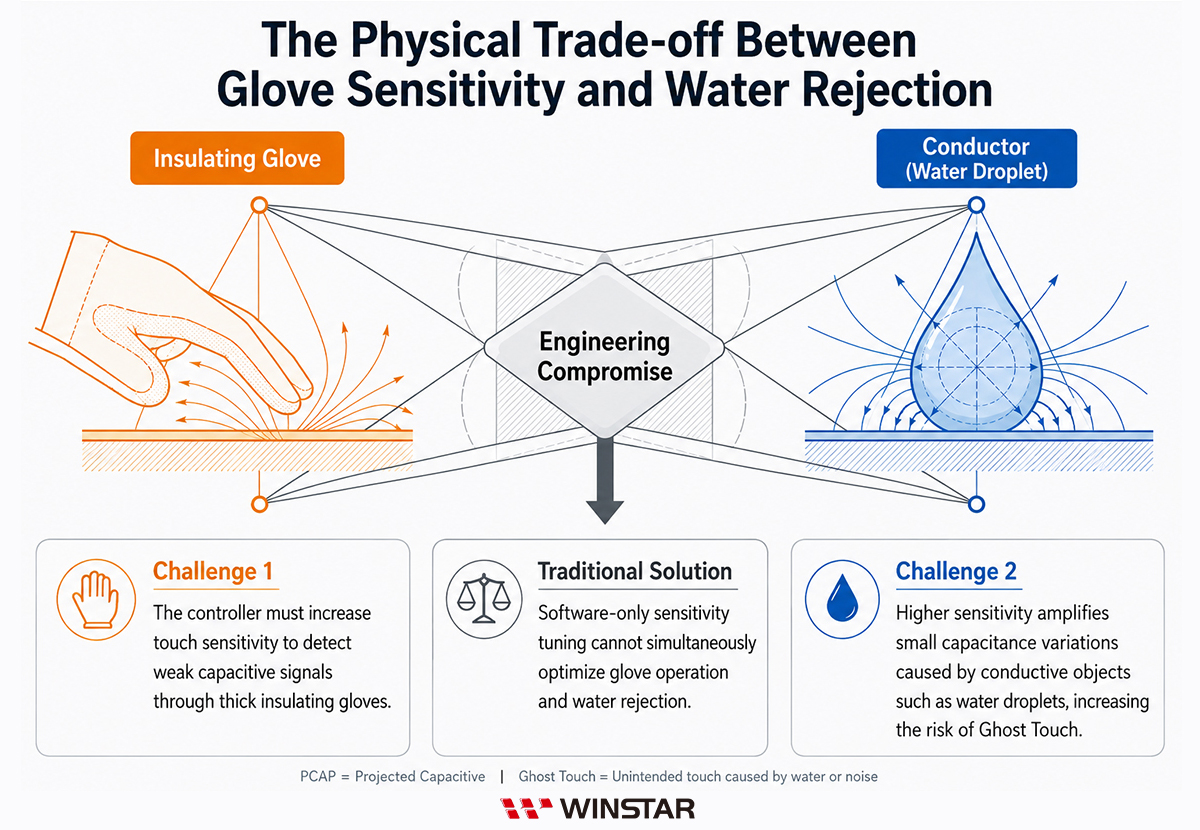

기존 PCAP 터치가 방수 성능과 장갑 터치 성능을 동시에 구현하기 어려운 이유

기존 PCAP 터치 시스템은 장갑 터치 감도와 방수 성능 사이의 균형을 유지해야 합니다. 한쪽 성능을 향상시키면 다른 성능이 저하되는 구조적인 한계가 존재합니다.

1. 두꺼운 장갑으로 인한 터치 신호 감쇠: 가죽, 고무 등 절연 특성을 가진 두꺼운 장갑은 터치 신호를 크게 약화시킵니다. Cover Lens와 장갑을 통과하는 매우 작은 정전용량 변화를 검출하기 위해서는 더 높은 터치 감도가 요구됩니다.

2. 물방울로 인한 오동작: 터치 감도를 높이면 물방울에 의한 정전용량 변화에도 더욱 민감하게 반응합니다. 빗물이나 물방울이 센싱 전극의 정전용량 분포를 변화시키면 이를 실제 터치 입력으로 잘못 인식하여 고스트 터치(Ghost Touch) 또는 오동작이 발생할 수 있습니다.

PCAP 터치가 방수 성능과 장갑 터치 성능을 동시에 구현하는 방법

본 솔루션은 방수 성능과 두꺼운 장갑 터치 성능을 동시에 확보하기 위해 전용 하드웨어와 최적화된 펌웨어를 함께 적용합니다. 물방울에 의해 발생하는 노이즈를 신호 입력 단계에서 억제하면서도, 장갑 터치에 필요한 높은 감도를 유지합니다.

단순히 터치 감도를 낮춰 오동작을 줄이는 기존 방식과 달리, 하드웨어와 펌웨어를 결합하여 우수한 방수 성능과 안정적인 장갑 터치 성능을 동시에 구현합니다.

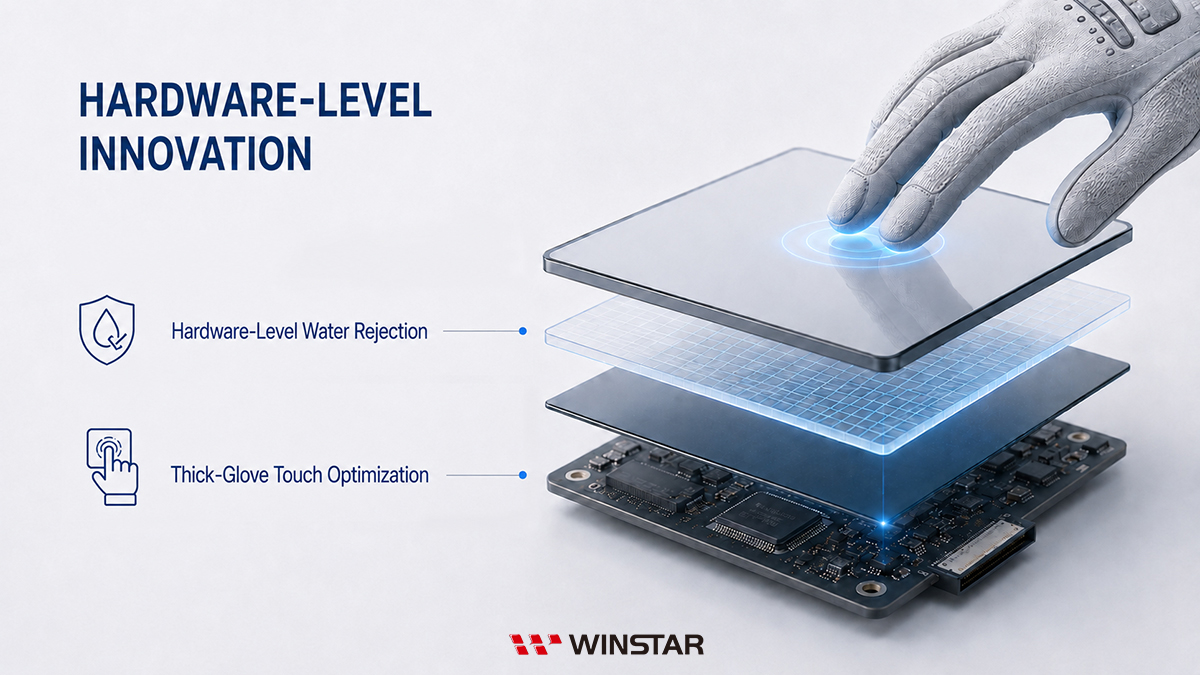

1. 하드웨어 기반 Water Rejection 회로: 물방울에 의해 발생하는 노이즈를 터치 컨트롤러로 전달되기 전에 제거하여 보다 깨끗하고 안정적인 터치 신호를 제공합니다.

2. 향상된 터치 신호 처리: 고성능 ADC와 Multi-Level Tuning 기술을 적용하여 신호 판별 성능을 향상시키고, 실제 터치 신호와 전기적 노이즈를 보다 정확하게 구분합니다.

3. 애플리케이션별 펌웨어 파라미터 최적화: 애플리케이션에 맞게 펌웨어 파라미터를 최적화하여 높은 터치 감도를 유지하면서도 안정적인 터치 성능을 제공합니다. 커서 흔들림(Cursor Jitter)과 오동작을 최소화하여 산업용 장비에서 오랫동안 과제로 여겨졌던 고감도와 오동작 억제를 동시에 실현합니다.

주요 적용 분야

방수 성능과 장갑 터치 성능을 동시에 제공하는 PCAP 터치 솔루션은 옥외 환경, 보호장갑 착용, 혹은 높은 터치 신뢰성이 요구되는 산업용 장비에 적합합니다. 오동작을 줄이고 안정적인 터치 성능을 유지함으로써 작업 효율과 시스템 신뢰성을 향상시킵니다.

1. 산업용 핸드헬드 단말기: 물류 창고, 제조 현장 및 옥외 작업 환경에서 두꺼운 보호장갑을 착용한 상태에서도 바코드 스캔, 데이터 입력 및 장비 제어를 안정적으로 수행할 수 있습니다.

2. 옥외용 내비게이션 및 측량 장비: 비, 습기 또는 고습 환경에서 수행되는 GIS 측량, GPS 내비게이션 및 현장 데이터 수집 작업 시 물방울로 인한 오동작을 줄여 안정적인 터치 조작을 지원합니다.

3. 산업용 러기드 태블릿: 저온, 강우 및 열악한 옥외 환경에서도 두꺼운 보호장갑을 착용한 상태에서 정확하고 안정적인 터치 조작을 제공합니다.

자주 묻는 질문(FAQ)

1. 물이 닿으면 왜 PCAP 터치스크린에서 고스트 터치(Ghost Touch)가 발생하나요?

PCAP(Projected Capacitive) 터치 기술은 정전용량 변화를 감지하여 터치 위치를 인식합니다. 화면 위에 물방울이나 수분막이 형성되면 센싱 전극 주변의 정전용량 분포가 변하여 컨트롤러가 물과 실제 손가락 입력을 정확하게 구분하기 어려워집니다. 이로 인해 고스트 터치(Ghost Touch), 오동작 또는 커서 흔들림(Cursor Jitter)이 발생할 수 있습니다.

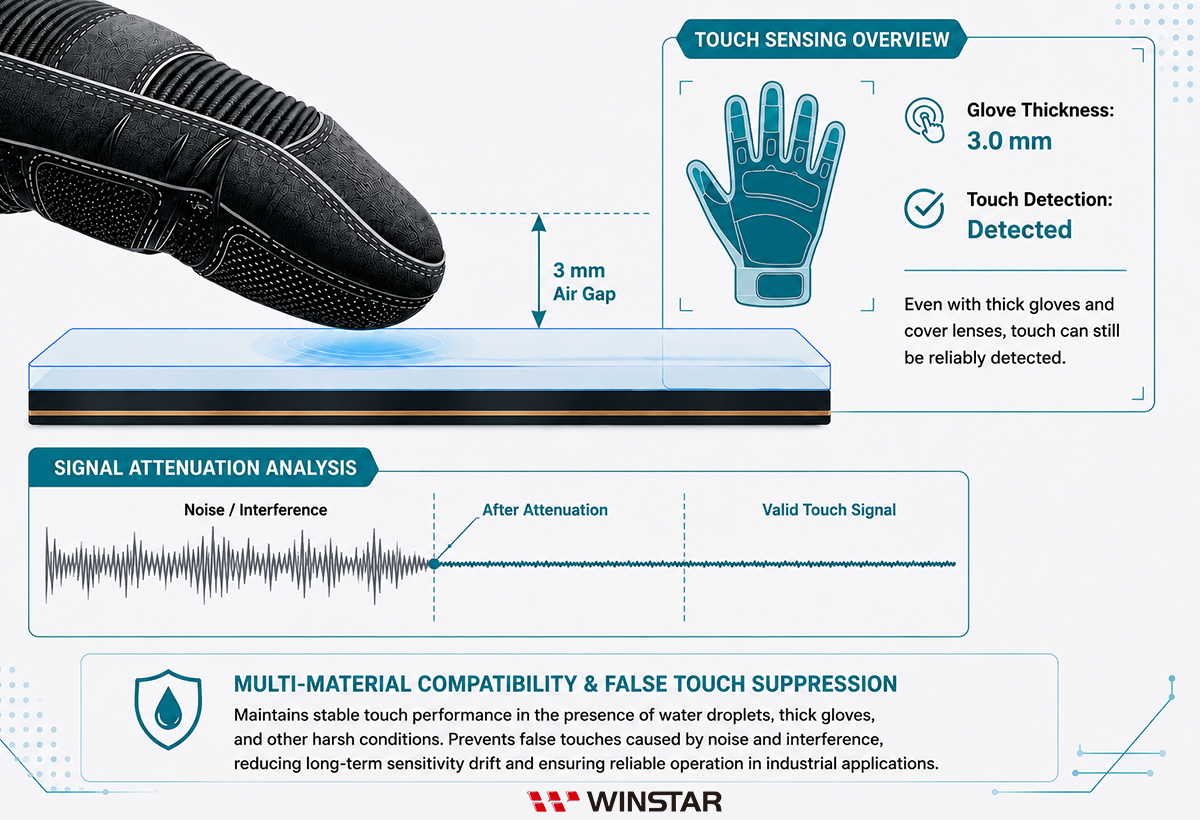

2. 두꺼운 작업용 장갑이나 방한 장갑을 착용하면 왜 터치가 잘 인식되지 않나요?

두꺼운 장갑은 손가락과 터치 센서 사이의 거리를 증가시키고 정전용량 결합(Capacitive Coupling)을 약화시킵니다. 그 결과 터치 컨트롤러에 전달되는 신호가 약해져 터치 감도가 저하되거나 입력이 인식되지 않을 수 있습니다.

3. 장갑 터치를 위해 감도만 높이면 해결되지 않나요?

터치 감도를 높이면 장갑 터치 성능은 향상될 수 있지만, 동시에 물방울, 습기 및 주변 전기적 노이즈에도 더욱 민감하게 반응하게 됩니다. 그 결과 오동작과 고스트 터치(Ghost Touch)의 발생 가능성이 크게 증가합니다. 따라서 안정적인 장갑 터치를 구현하려면 단순한 감도 향상뿐만 아니라 하드웨어 기반 Water Rejection 기술과 최적화된 터치 신호 처리가 함께 적용되어야 합니다.

4. 이 솔루션은 어느 정도 두께와 재질의 장갑까지 지원하나요?

본 솔루션은 최대 3 mm 두께의 장갑을 지원하며, 방한 장갑과 산업용 보호장갑에도 적용할 수 있습니다. 실제 성능은 Cover Lens 두께, 시스템 설계 및 터치 컨트롤러 설정에 따라 달라질 수 있습니다.

또한 장갑 재질마다 유전 특성이 다르므로 최적의 터치 성능을 위해 애플리케이션에 맞는 FW Tuning(펌웨어 튜닝)이 필요할 수 있습니다.

5. WINSTAR는 어떻게 물방울 간섭과 두꺼운 장갑 터치를 동시에 구현하나요?

WINSTAR는 하드웨어 기반 Water Rejection 회로, 향상된 터치 신호 처리 기술 및 Multi-Level Sensitivity Tuning을 결합하여 물방울로 인한 노이즈를 억제하는 동시에, 두꺼운 장갑을 착용한 상태에서도 안정적인 터치 인식 성능을 제공합니다.
