ウィンスターニュス第133号

テーマ

1) 紹介: Winstar の統合システム・サービス

2) 3.9" トップビュー方向の バータイプ TFT WF39CTIASDNG0

3) 5.2" トップビュー方向の バータイプ TFT WF52BTIASDNG0





紹介: Winstar の統合システム・サービス

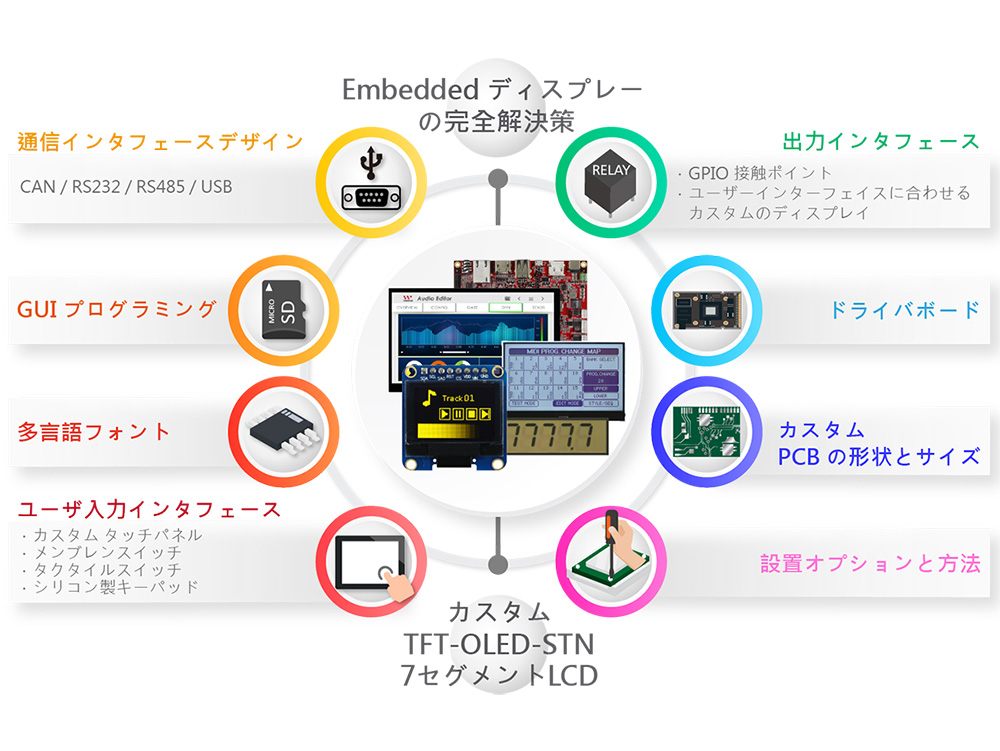

Winstar は顧客のユニークなアプリケーションとニーズを満たすように、幅広い統合システムサービスを提供致します。統合システムはコア技術チームと結び付けて、カスタムのデザインおよびより深いサポートを提供致します。以下のサービスを用意しております。

通信インタフェースデザイン カスタム TFT/OLED/STN/セグメントLCD GUI プログラミング 多言語フォント ユーザ入力インタフェース: -カスタム タッチパネル -メンブレンスイッチ/ タクタイルスイッチ -シリコン製キーパッド

出力インタフェース: -GPIO 接触ポイント -ユーザーインターフェイスに合わせる   カスタムのディスプレイ ドライバボード カスタムPCB の形状とサイズ 設置オプションと方法 Embedded ディスプレー の完全解決策

各新規案件につきまして、アプリケーションおよび製品仕様を把握してから最適な解決策を提案致します。 統合システムに関して問題がある場合、お気軽にお 問い合わせください。

► Link to Winstar System Integrated Solution web page







3.9" トップビュー方向の バータイプ TFT WF39CTIASDNG0

WF39CTIASDNG0は3.9インチのトップビュー方向の バータイプ TFT モジュールで、静電容量式のタッチパネルを搭載しております。解像度は 480x128です。WF39CTIASDNG0はHX8278-Aドライバ ICを内蔵し、 24 bit RGB インターフェースをサポート致します。 供給電圧は 3.3V  (標準値) です。 SYNC、DEモードを支援しており、 初期設定はSYNCモードにしておきます。輝度は 400 ニットで、コントラスト比は 500です。 視野角は 12 時方向(トップビュー方向)で、グレイスケール反転は 6 方向で、パネルの表面は グレア処理です。  操作温度範囲は-20℃ ～+70℃で、保存温度範囲は-30℃ ~+80℃です。

WF39Cシリーズは抵抗膜式のタッチパネルも搭載でき、高輝度バージョンも選択できます。 WF39Cの視野角は12 時方向です。 視野角6時方向を求める場合、WF39B シリーズをお選びください。

WF39CTIASDNG0 規格 サイズ 3.9 インチ 解像度 480 x 128 x RGB (TFT) ドット モジュールサイズ 105.5(W) x 37.0(H) x 5.2(D) 有効エリ 95.04 x 25.34 mm ドットピッチ 0.066(W) x 0.198(H) mm パネル タイプ TFT、ノーマリ・ホワイト、 透過型  視野角 12 時方向  グレースケール反転方向  6 時方向  画面アスペクト比 バータイプ  バックライトタイプ LED、ノーマリ・ホワイト TFT ドライバ IC HX8278-A 或いは互換性IC  TFT インターフェース  RGB-24BIT  PCAP IC CYTM568 或いは互換性IC  PCAP FW バージョン 0x0001 タッチパネル PCAP  表面 グレア

► Link to Winstar WF39CTIASDNG0 web page







5.2" トップビュー方向の バータイプ TFT WF52BTIASDNG0

WF52BTIASDNG0 は5.2 インチのトップビュー方向の バータイプ TFT モジュールで、静電容量式のタッチパネルを搭載しております。WF52Bシリーズは高品質と解像度480x128ピクセルで作られた色鮮やかな画像を提供しております。 ST7252 或いは互換性あるのドライバ ICを内蔵し、24 bit RGB インターフェース、SYNCモードをサポート致します。 輝度は 400ニットで、コントラスト比は 500です。視野角は12 時方向で、グレイスケール反転は6時方向で、 パネルの表面は グレア処理です。視野角6時方向を求める場合、WF52Aシリーズをお選びください。

LCM電源電圧 (VCC) は 3V ~3.6Vで、標準値は 3.3Vです。操作温度範囲は -20℃ ～+70℃で、保存温度範囲は -30℃ ～+80℃です。 WF52Bシリーズは抵抗膜式のタッチパネルも搭載でき、高輝度バージョンも選択できます。

WF52BTIASDNG0 規格 サイズ 5.2 インチ 解像度 480 x RGB x 128 ドット モジュールサイズ 140.4 x 49.87 x 4.96 mm 有効エリ 127.152 x 33.9072 mm ドットピッチ 0.0883 x 0.2649 mm パネルタイプ TFT、ノーマリ・ホワイト、透過型  視野角 12 時方向  グレースケール反転方向  6 時方向  画面アスペクト比 バータイプ  バックライトタイプ LED、ノーマリ・ホワイト ドライバ IC ST7252 或いは互換性IC インターフェース  RGB 24bit PCAP IC CYTMA568 或いは互換性IC PCAP FW バージョン 0x0002 タッチパネル PCAP  表面 グレア

► Link to Winstar WF52BTIASDNG0 web page
