Soluzioni per pannelli frontali 1U / 2U / 3U / 4U

Le moderne apparecchiature audio professionali richiedono interfacce frontali chiare, reattive e affidabili. Dai processori compatti da 1U ai sistemi rack di dimensioni maggiori, i display TFT consentono il monitoraggio in tempo reale, la regolazione dei parametri e la visualizzazione dello stato del sistema in un’ampia gamma di applicazioni pro audio.

Le soluzioni TFT WINSTAR sono sviluppate appositamente per l’integrazione nelle interfacce frontali. Offriamo un’ampia gamma di dimensioni, inclusi formati bar-type e versioni compatte, progettati per adattarsi anche all’altezza ridotta di 44,45 mm di un’unità rack standard da 1U.

In questo articolo

• Applicazioni nei sistemi rack da 1U a 4U
• Principali caratteristiche tecniche
• Criteri di scelta del display per pannelli frontali da 1U
• Supporto allo sviluppo e opzioni di personalizzazione scalabili

Applicazioni nei sistemi rack da 1U a 4U

I sistemi audio professionali comprendono configurazioni con diverse altezze rack e differenti livelli di complessità. Le soluzioni TFT WINSTAR supportano la progettazione UI per varie tipologie di apparecchiature:

• Unità da 1U: processori compatti, unità DSP, router di segnale
• Sistemi da 2U / 3U: amplificatori di potenza, sistemi matrix audio, controller
• Apparecchiature in classe 4U: sistemi multi-canale o piattaforme integrate ad alta funzionalità

I display WINSTAR bar-type e compatti permettono di mantenere un linguaggio visivo coerente su tutta la gamma di prodotti da 1U a 4U.

Disposizione dei display sui pannelli frontali Pro Audio da 1U a 4U

Massima versatilità, dai DSP ai mixer digitali

Flessibilità di visualizzazione per console audio di fascia alta

I moduli TFT compatti vengono spesso utilizzati per visualizzare curve di equalizzazione (EQ), parametri crossover e stato dei preset, mantenendo una buona leggibilità anche in presenza di vincoli meccanici stringenti. WINSTAR offre il formato più adatto per ogni specifica esigenza applicativa.

Esempio di display frontale 1U-2U per DSP / EQ

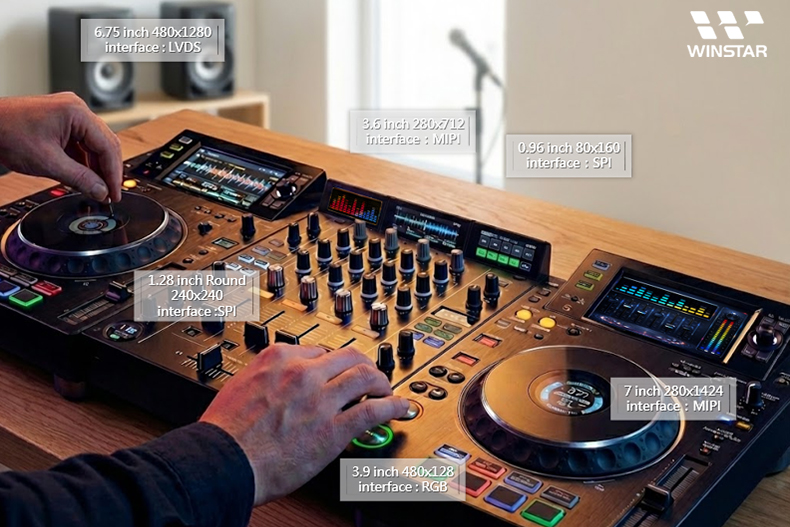

Layout multi-display sul pannello frontale di un mixer digitale

Nei sistemi professionali di amplificazione, i pannelli TFT consentono di visualizzare informazioni operative fondamentali come livelli di uscita, stato di protezione, monitoraggio termico e menu di configurazione.

I formati TFT compatti vengono spesso scelti per bilanciare leggibilità e altezza disponibile del pannello. Dimensioni come 0,96", 1,28", 2,4", 2,8" e indicativamente da 3,0" a 3,6" risultano particolarmente adatte ai layout frontali da 1U o 2U.

Anche i display TFT bar-type sono ampiamente utilizzati per la visualizzazione dei livelli di canale e delle informazioni di stato.

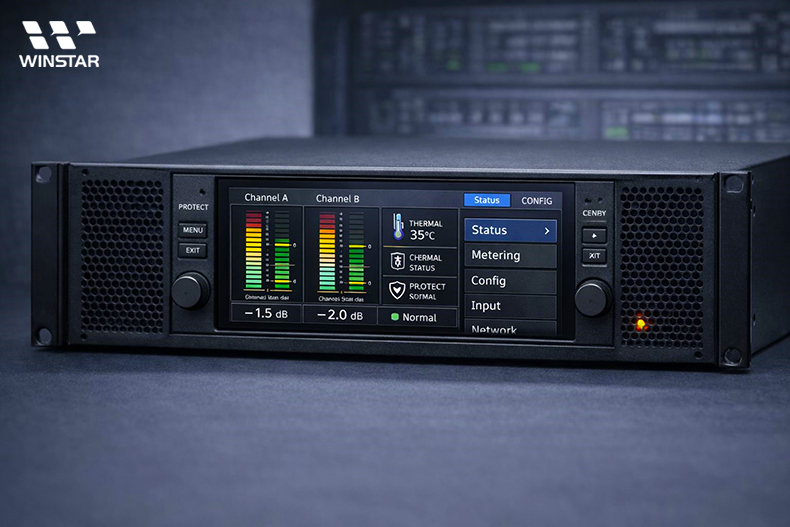

Display TFT bar-type per il monitoraggio dei livelli negli amplificatori di potenza

Caratteristiche tecniche principali

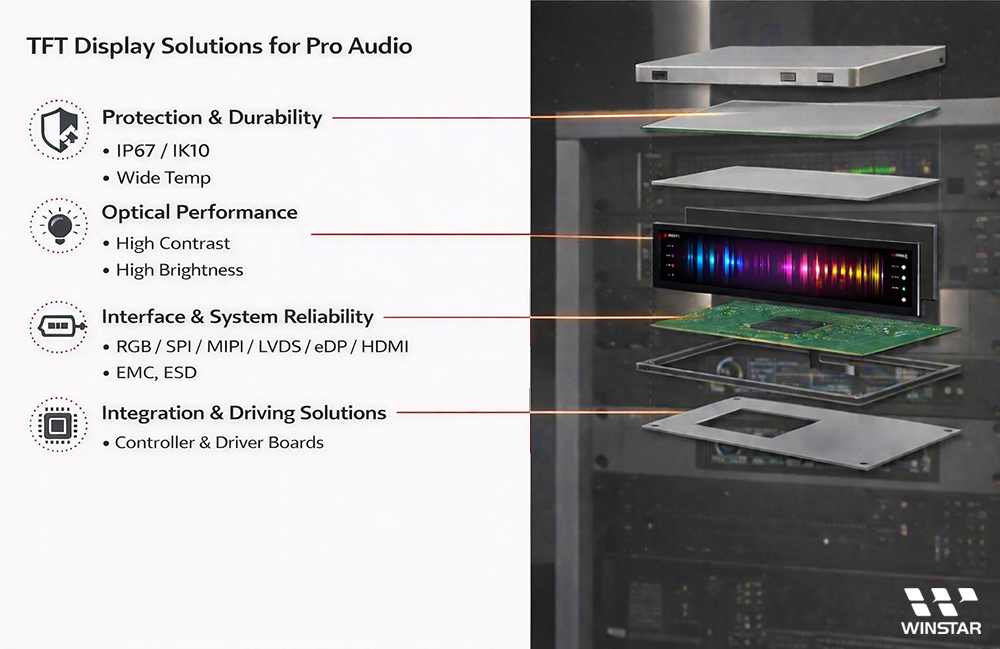

Architettura strutturale del modulo TFT

I display frontali per sistemi audio professionali devono garantire prestazioni stabili in presenza di vibrazioni, lunghi tempi di funzionamento e condizioni ambientali variabili.

Protezione e affidabilità per ambienti Pro Audio

I moduli TFT WINSTAR possono integrare le seguenti caratteristiche opzionali:

• Resistenza a polvere e acqua
• Supporto strutturale antiurto
• Trattamenti superficiali anti-riflesso (AR) e anti-glare (AG)
• Ampio intervallo di temperatura operativa
• Struttura di montaggio stabile per pannello frontale
• Cover glass deep black

Queste caratteristiche assicurano un funzionamento stabile in sistemi da touring, apparecchiature installate e ambienti di control room. Nei progetti rack-mounted, durata meccanica, qualità ottica e compatibilità delle interfacce sono aspetti fondamentali.

WINSTAR offre anche cover glass deep black personalizzato. La superficie deep black contribuisce a migliorare saturazione e gamut cromatico, mantenendo colori vividi e accurati in diverse condizioni di illuminazione. Sono supportate numerose interfacce, tra cui RGB, SPI, MIPI, LVDS, eDP e HDMI, con la possibilità di migliorare anche la protezione EMC (Class B) ed ESD a livello di modulo.

Scelta mirata: guida tecnica per applicazioni 1U

Abbiamo sviluppato un’ampia gamma di moduli, inclusi display bar-type, circolari e verticali, pensati per integrarsi facilmente nelle applicazioni con struttura 1U.

Configurazioni ottimizzate per pannelli frontali in classe 1U

• Bar-type

• L’idoneità meccanica dipende dal taglio del pannello frontale, dal bezel e dalla struttura di montaggio.

	0.96”	1.28”	1.8”	2”	3”	3.6”	3.9”	7”
1U

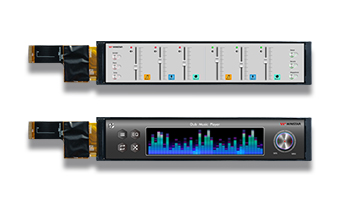

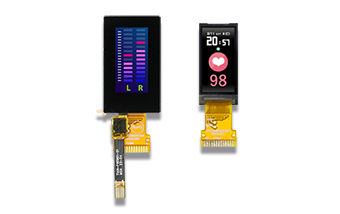

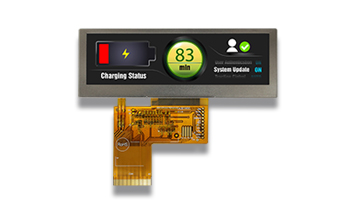

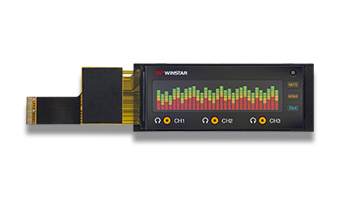

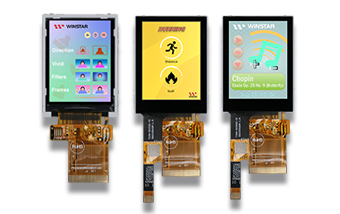

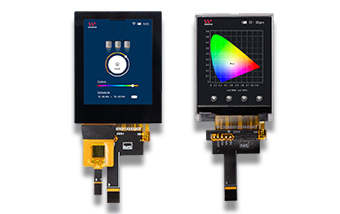

Formato standard	• [WF0096A] 80x160		[WFN0180A2] 128x160	[WF0200B] 240x320		• [WFN0360A2] 280x712	• [WF39E] 480x128	• [WF70C9] 280x1424

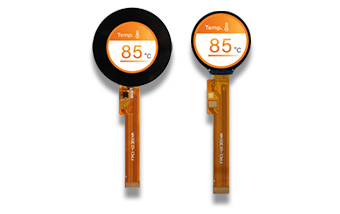

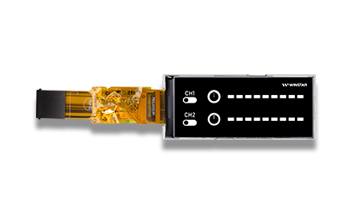

Formati speciali		Circolare [WF0128B] 240x240			• Monocromatico [WFN0300A3] 320x120

1. 1U = altezza 1.75 in (44,45 mm)
2. L’idoneità meccanica dipende dal taglio del pannello frontale, dal bezel e dalla struttura di montaggio.

Modelli TFT consigliati per pannelli frontali 1U

WINSTAR non è solo un fornitore di display, ma un partner di integrazione. Ti aiutiamo a trasformare i vincoli meccanici in un vantaggio competitivo a livello di interfaccia utente.

Vuoi aggiornare l’interfaccia del tuo sistema Pro Audio? Contatta il nostro team commerciale per una consulenza di integrazione personalizzata.

Supporto allo sviluppo e integrazione scalabile

Per semplificare lo sviluppo, WINSTAR ha progettato una Unified Driver Architecture per i display bar-type ad alte prestazioni.

Concetto di sviluppo scalabile

I nostri moduli da 3,6 pollici (280x712) e 7 pollici (280x1424) utilizzano lo stesso driver IC (FL7703NI) e la stessa architettura I/O, consentendo il funzionamento all’interno dello stesso sistema rack da 1U. Questo approccio agevola lo sviluppo e riduce al minimo le modifiche hardware quando si amplia la famiglia di prodotto.

L’impiego di un’interfaccia MIPI uniforme consente inoltre una trasmissione dati ad alta velocità e resistente al rumore, particolarmente adatta agli ambienti audio professionali.

Base di codice unificata su più formati display per sistemi Pro Audio

Di conseguenza, una singola base di sviluppo può supportare configurazioni rack molto diverse, dai processori compatti da 1U ai sistemi di controllo multi-pannello, mantenendo coerenza architetturale ed efficienza di integrazione.

In sintesi

Il partner ideale per valorizzare l’interfaccia visiva nei sistemi Pro Audio.

WINSTAR offre servizi flessibili che spaziano dalla conversione d’interfaccia all’estensione della durata dei LED, fino alla personalizzazione del touch panel. Grazie a una piattaforma scalabile basata su soluzioni TFT compatte e bar-type, aiutiamo i produttori di apparecchiature audio professionali a trasformare i vincoli del pannello frontale in vantaggi competitivi, con un livello di affidabilità adatto agli standard industriali.

Approfondimenti

Oltre alle soluzioni TFT, in alcune applicazioni pro audio anche la tecnologia OLED può rappresentare una valida alternativa, soprattutto quando sono richiesti contrasto elevato ed effetti visivi distintivi.
⟩ Visualizzare il suono: perché i display PMOLED ad alto contrasto stanno guidando la nuova generazione di apparecchiature audio
