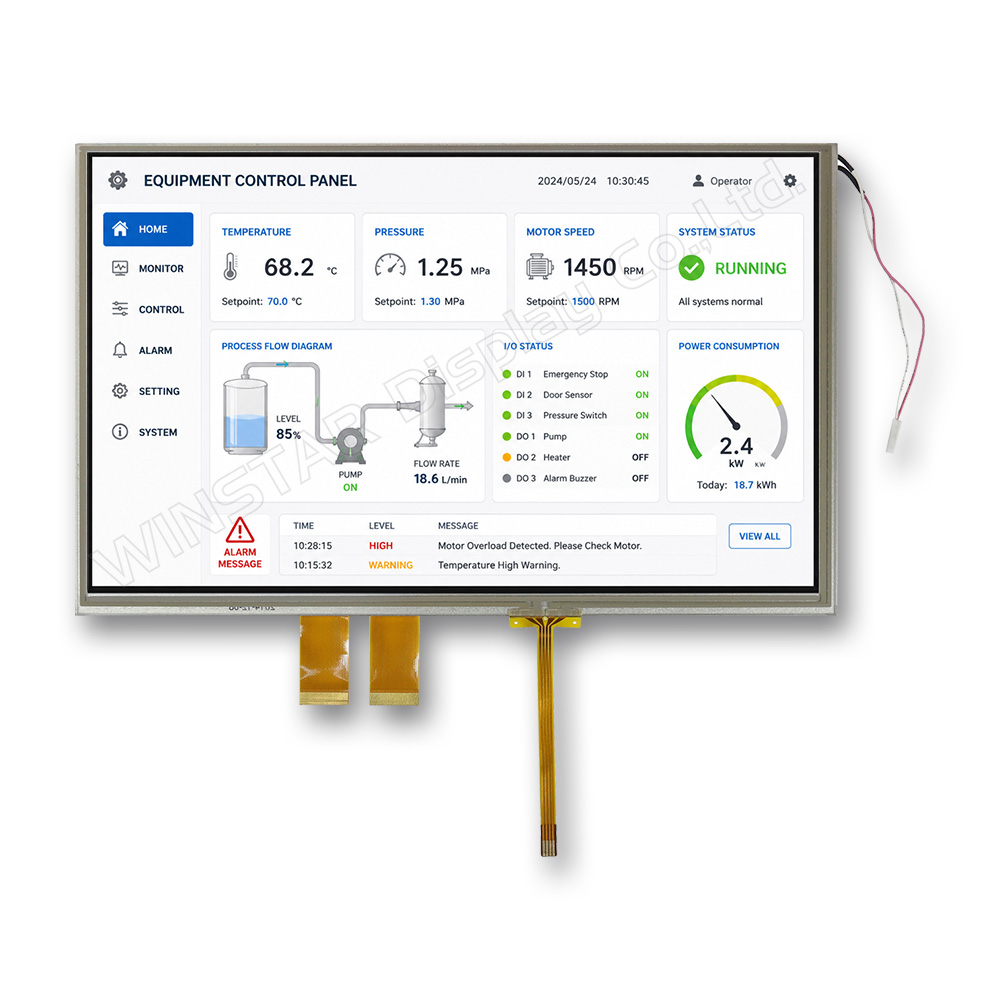

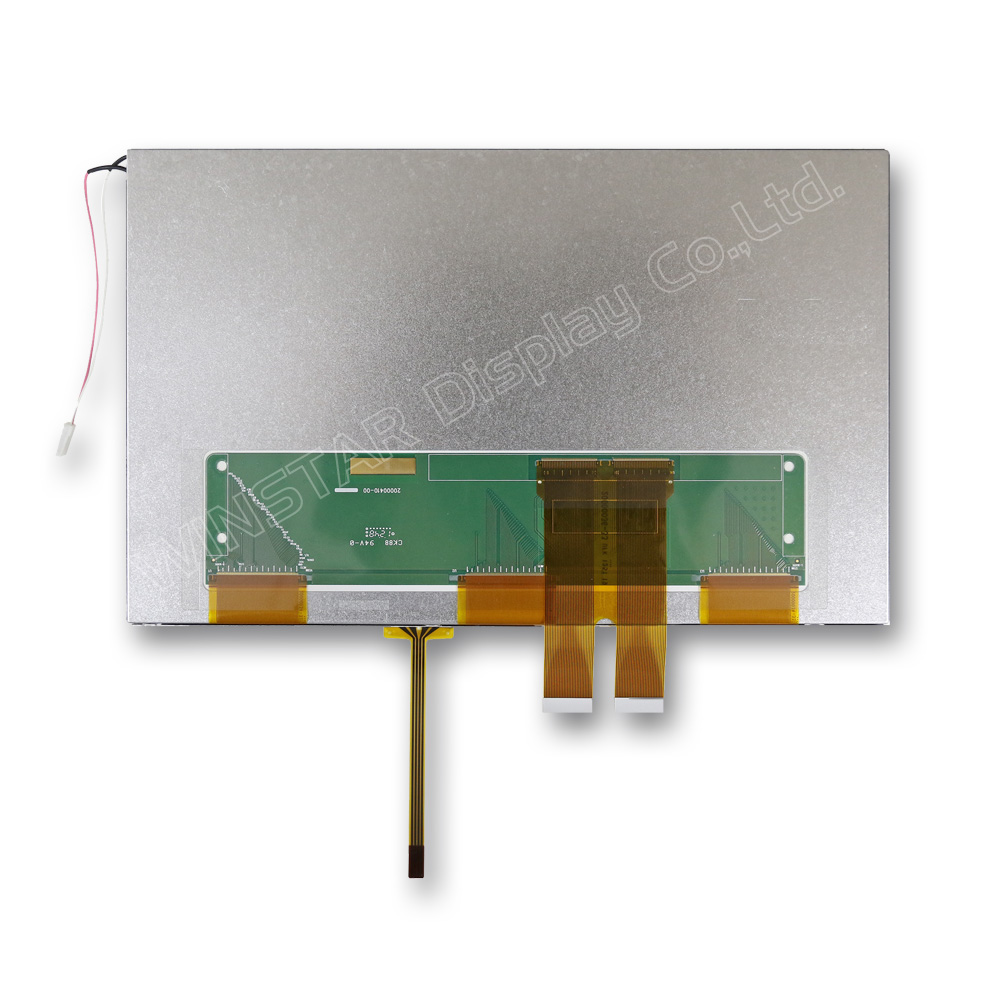

Display TFT LCD da 10,2" con touch resistivo per temperature estese, 800x480

Modello numero WF102ATNAGDNTA

►Dimensione: 10.2 pollici
►Risoluzione : 800 x 480 pixels
►Direzione di visione : 12H
►Interfaccia : --
►Driver IC : --
►Scheda di controllo : No
►Luminosità (cd/m²): 250
►Cornice di fissaggio: No
►Touch Screen : con schermo touch resistivo
►Temperatura di funzionamento : -30~+85°C
(TFT ad alta temperatura)

SCHEDA TECNICA

DEMO CODE

AGGIUNGI ALLA RICHIESTA

PREV. Torna alla lista PROSSIMO

Descrizione

WF102ATNAGDNTA è un display TFT LCD da 10,2 pollici per temperature estese con risoluzione 800×480 pixel e formato 16:9. Le dimensioni del modulo sono 235,0 × 145,8 × 7,6 mm, mentre l'area attiva misura 222,0 × 132,48 mm.

Il modulo TFT LCD utilizza una tecnologia trasmissiva di tipo Normally White e offre una luminosità tipica di 250 cd/m². È progettato con direzione di visione a ore 12, superficie antiriflesso (Anti-Glare) e pannello touch resistivo integrato.

Grazie all'intervallo di temperatura operativa da -30°C a +85°C e alla temperatura di stoccaggio da -30°C a +85°C, questo display TFT LCD da 10,2 pollici è adatto ad apparecchiature industriali, sistemi embedded, pannelli di controllo e applicazioni HMI che richiedono un funzionamento affidabile in ambienti gravosi.

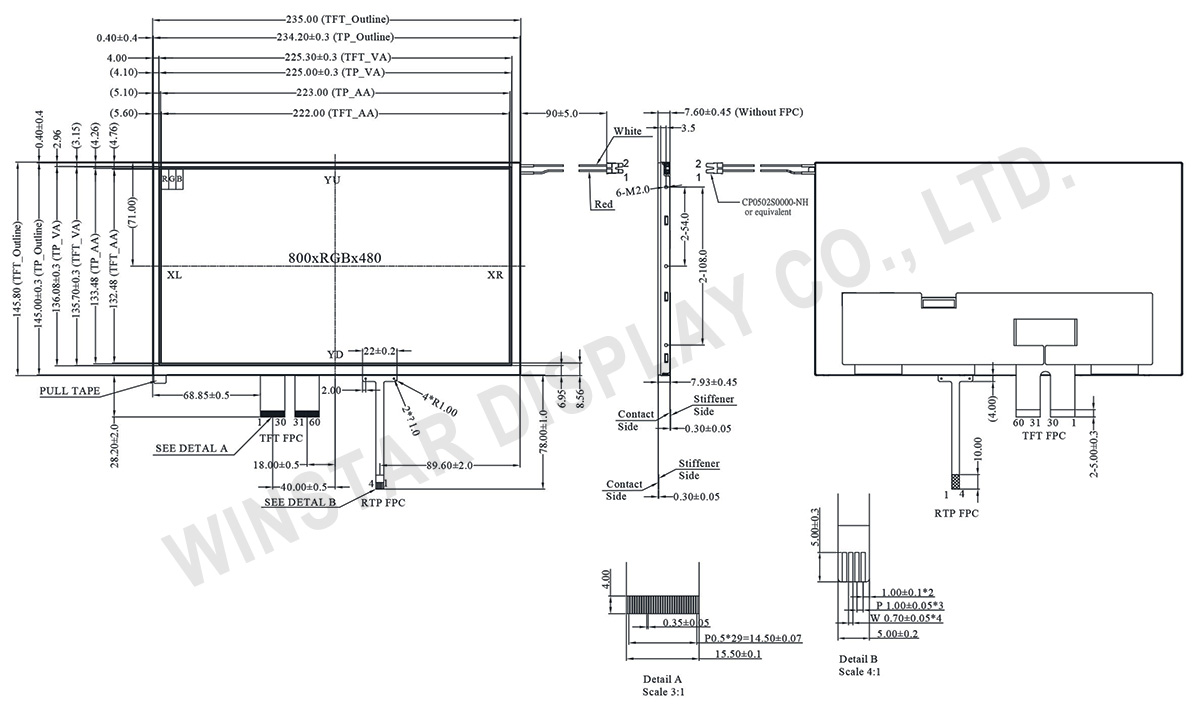

DISEGNO

SPECIFICHE TECNICHE

Specifiche generali

Articolo	Dimensioni	Unità
Dimensione	10.2	pollici
A matrice di punti	800 × RGB × 480 (TFT)	dots
Dimensione del modulo	235 × 145.8 × 7.6	mm
Area attiva	222 × 132.48	mm
Passo del Dot	0.0925 × 0.2775	mm
Tipo LCD	TFT, Bianco, Trasmissivo
Direzione di visione	12 o'clock
Direzione di inversione della scala dei grigi	6 o'clock
Proporzioni dell’area visiva (ratio)	16:9
Tipo di backlight	LED , Bianco
Touch Panel	con schermo touch resistivo
Superficie	Anti-Glare

Valori massimi assoluti

Articolo	Simbolo	Valore Min	Valore tipico	Valore massimo	Unità
Temperatura di lavoro	TOP	-30	－	+85	℃
Temperatura di stock	TST	-30	－	+85	℃

Caratteristiche elettriche

Articolo	Simbolo	Valore standard			Unità
Articolo	Simbolo	Valore Min	Valore tipico	Valore massimo	Unità
Tensione di Alimentazione	VCC	3.0	3.3	3.6	V
	AVDD	9.0	9.2	9.4	V
	VGH	15.3	16.0	16.7	V
	VGL	-7.7	-7.7	-6.3	V
Tensione del segnale di ingresso	VCOM	3.65	3.85	4.05	V
	V1~V7	0.4AVDD	-	AVDD-0.1	V
	V8~V14	0.1	-	0.6 AVDD	V
Tensione di Ripple	VRP	-	-	150	mV
Tensione di ingresso logico livello alto	VIH	0.7 VCC	-	VCC	V
Tensione di ingresso logico livello basso	VIL	0	-	0.3 VCC	V

Funzione dei Pin di Interfaccia

Sezione Pilotaggio Pannello TFT LCD

Pin No.	Simbolo	I/O	Funzione
1	POL	I	Polarity selection
2	STVD	I/O	Vertical start pulse input when U/D= H
3	OEV	I	Output enable
4	CKV	I	Vertical clock
5	STVU	I/O	Vertical start pulse input when U/D= L
6	GND	P	Power ground
7	EDGSL	I	Select rising edge or rising/falling edge
8	VCC	P	Power supply for digital circuit
9	V9	I	Gamma voltage level 9
10	VGL	P	Gate OFF voltage
11	V2	I	Gamma voltage level 2
12	VGH	P	Gate ON voltage
13	V6	I	Gamma voltage level 6
14	U/D	I	Up/down selection
15	VCOM	I	Common voltage
16	GND	P	Power ground
17	AVDD	P	Power supply for analog circuit
18	V14	I	Gamma voltage level 14
19	V11	I	Gamma voltage level 11
20	V8	I	Gamma voltage level 8
21	V5	I	Gamma voltage level 5
22	V3	I	Gamma voltage level 3
23	GND	P	Power ground
24	R5	I	Red data(MSB)
25	R4	I	Red data
26	R3	I	Red data
27	R2	I	Red data
28	R1	I	Red data
29	R0	I	Red data(LSB)
30	GND	P	Power ground
31	GND	P	Power ground
32	G5	I	Green data(MSB)
33	G4	I	Green data
34	G3	I	Green data
35	G2	I	Green data
36	G1	I	Green data
37	G0	I	Green data(LSB)
38	STHL	I/O	Horizontal start pulse input when R/L = L
39	REV	P	Control signal are inverted or not
40	GND	I	Power ground
41	DCLK	I	Sample clock
42	VCC	P	Power supply for digital circuit
43	STHR	I/O	Horizontal start pulse input when R/L = H
44	LD	I	Latches the polarity of outputs and switches the new data to outputs
45	B5	I	Blue data (MSB)
46	B4	I	Blue data
47	B3	I	Blue data
48	B2	I	Blue data
49	B1	I	Blue data
50	B0	I	Blue data (LSB)
51	R/L	I	Right/ left selection
52	V1	I	Gamma voltage level 1
53	V4	I	Gamma voltage level 4
54	V7	I	Gamma voltage level 7
55	V10	I	Gamma voltage level 10
56	V12	I	Gamma voltage level 12
57	V13	I	Gamma voltage level 13
58	AVDD	P	Voltage for analog circuit
59	GND	P	Power ground
60	VCOM	I	Common voltage

I: input, O: output, P: Power

Sezione Retroilluminazione

Pin No.	Simbolo	I/O	Funzione	Remark
1	VLED+	P	Power for LED backlight anode	Red
2	VLED-	P	Power for LED backlight cathode	White
