Modello numero WL0F00050000FGDADSA00
►TFT Dimensione: 5 pollici
►TFT Risoluzione: 800×480 dots
►TFT Direzione di visione: IPS
►TFT Touch Screen: con pannello touch capacitivo
►Interfaccia di comunicazione: RS485
►Protocollo: Modbus + GPIO
►Luminosità (cd/m²): 400

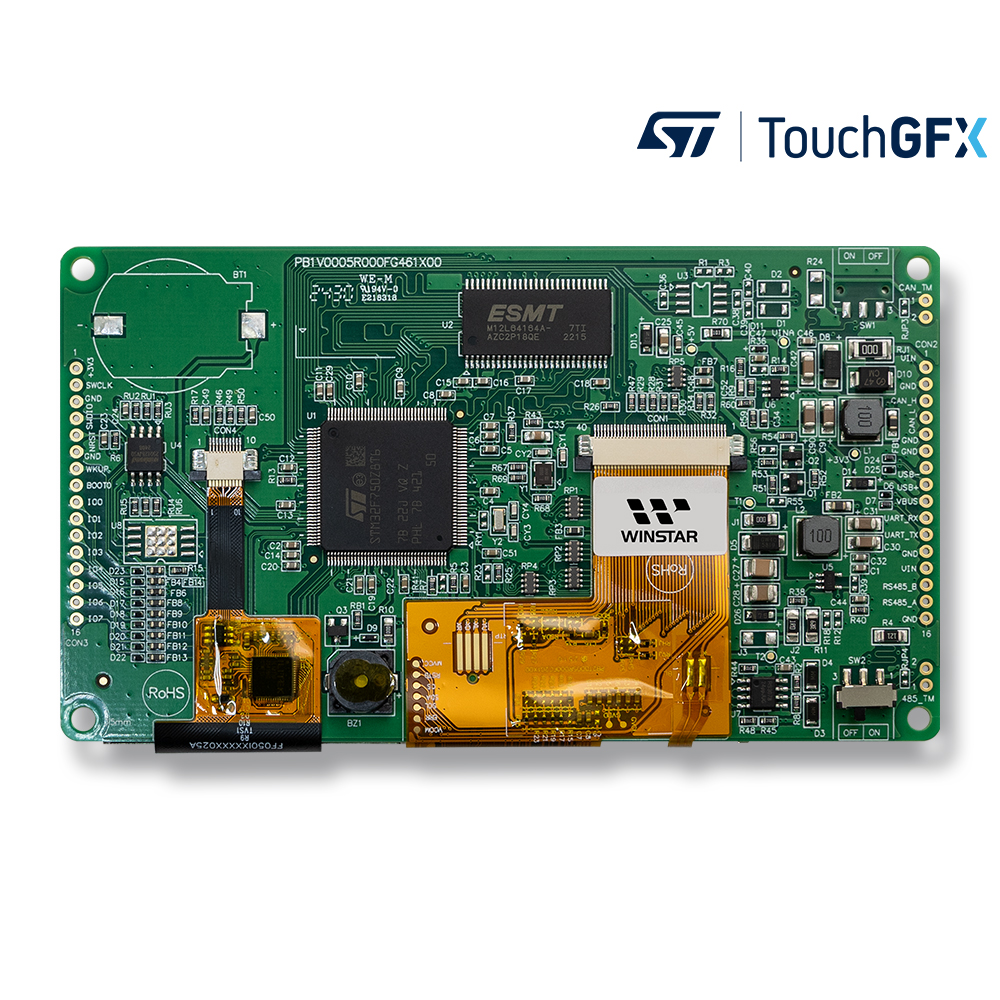

Modello WL0F00050000FGDADSA00 è un display intelligente RS485 da 5 pollici di WINSTAR, progettato come dispositivo slave controllato tramite protocollo Modbus su RS485. Combina il TFT IPS a temperatura estesa di WINSTAR WF50FTWAGDNG0 con una scheda PCBA FR4 a 4 strati e firmware integrato, offrendo una soluzione HMI affidabile e pronta all’uso per varie applicazioni.

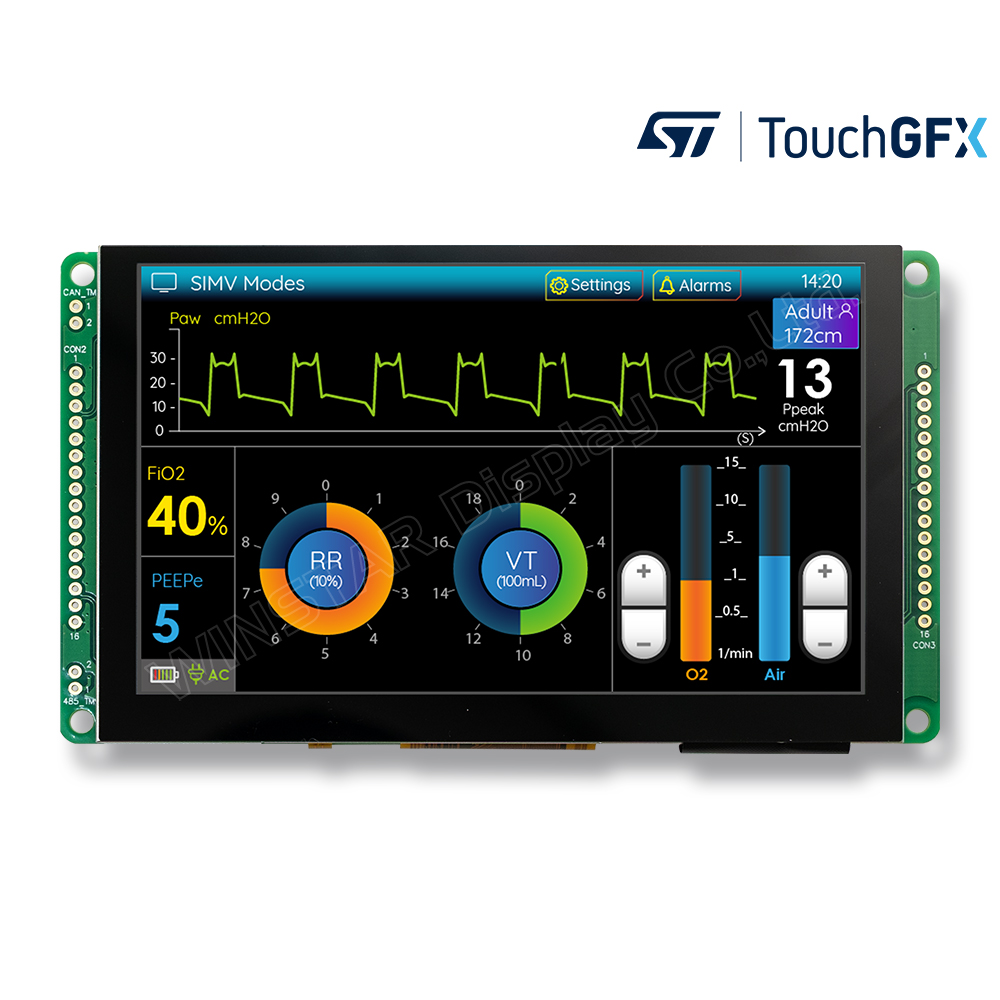

Questo modello supporta piattaforme single-master come PC (con dongle USB-to-RS485), MCU e Raspberry Pi, consentendo una rapida implementazione del progetto con minori sforzi di sviluppo e costi. È ideale per applicazioni industriali, veicolari e medicali.

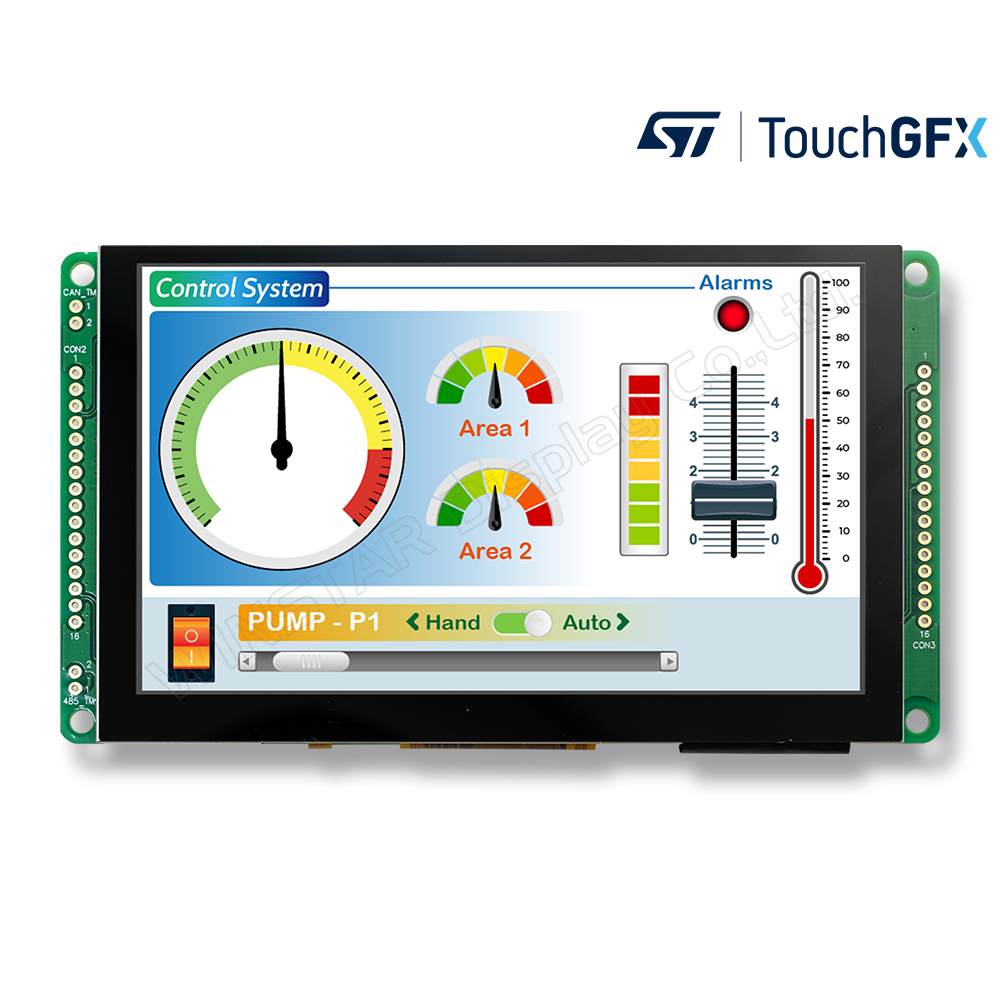

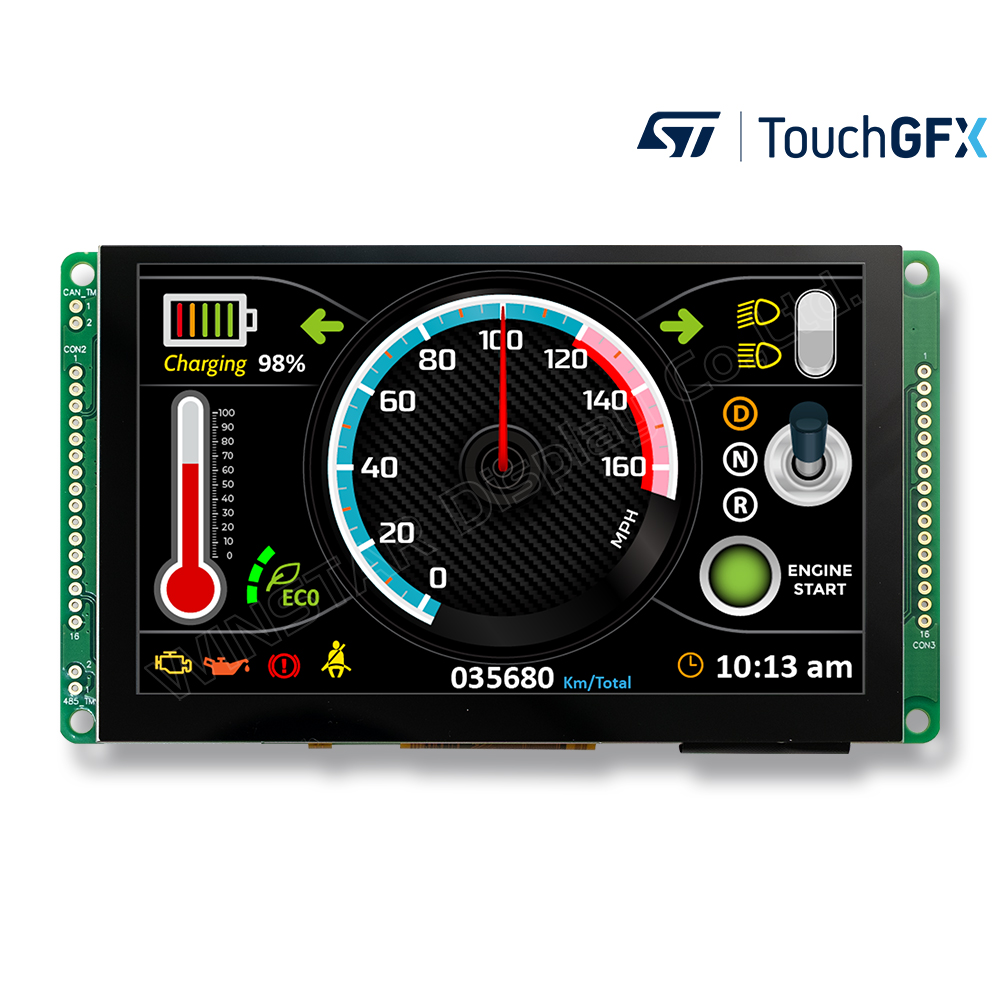

WINSTAR GUI Builder è uno strumento di progettazione WYSIWYG per Windows che consente di creare interfacce GUI in modo intuitivo tramite widget drag-and-drop—senza bisogno di programmazione, rendendo lo sviluppo HMI più accessibile ed efficiente.
Gli utenti avanzati possono sviluppare anche con gli strumenti ufficiali di STMicroelectronics:
Contattaci per richiedere il software GUI Builder o ottenere il codice iniziale per lo sviluppo con TouchGFX.
Sono disponibili set demo con tutti gli accessori necessari per valutare e implementare rapidamente i tuoi progetti GUI.
| Articolo | Valore standard | Unità |
|---|---|---|
| Tensione di alimentazione | 5V~ 28V dynamic | Vdc |
| Interfaccia di comunicazione | RS485 | - |
| Memoria Flash | STM32F750 | N/A |
| Dimensione del display LCD | 5 | pollici |
| Risoluzione | 800 × 3(RGB) × 480 | dots |

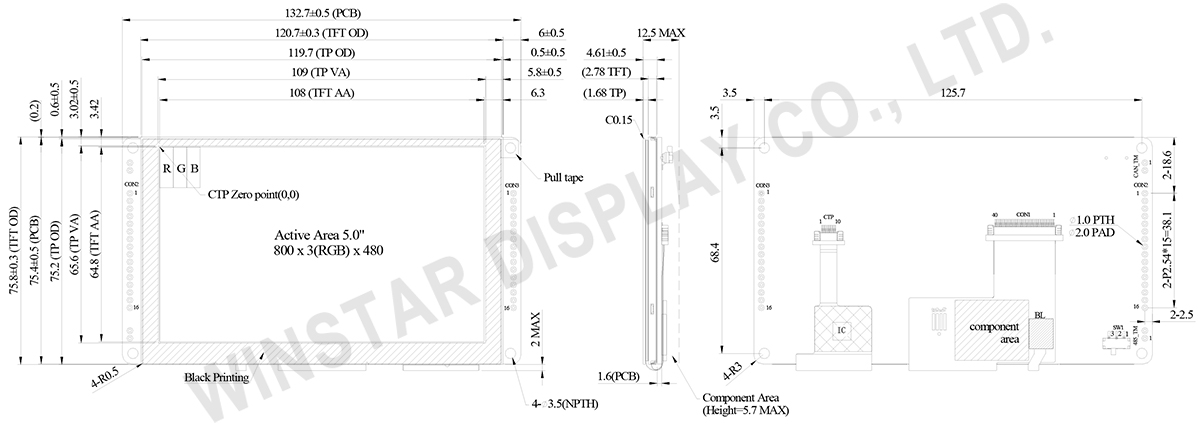

| Dimensione del modulo | 132.7(W) × 75.8(H) × 12.5 | mm |
| Area attiva | 108(W) × 64.8 (H) | mm |
| Passo del Dot | 0.135(W) × 0.135(H) | mm |
| Luminosità | Min: 300; Typ: 400 | cd/m2 |
| Tipo LCD | TFT, Nero, Trasmissivo | |
| Direzione di visione | 80/80/80/80 | |
| Proporzioni dell’area visiva | 15:9 | |
| Touch Screen | con pannello touch capacitivo (CTP) | |
| Superficie | Bagliore (Glare) | |
| Articolo | Simbolo | Valore Min | Valore tipico | Valore massimo | Unità |
|---|---|---|---|---|---|
| Temperatura di lavoro | TOP | -30 | － | +80 | ℃ |
| Temperatura di stock | TST | -30 | － | +80 | ℃ |
| Articolo | Simbolo | Valore Min | Valore tipico | Valore massimo | Unità |
|---|---|---|---|---|---|
| Supply Voltage | VCC | 5 | 12 | 28 | V |
| Supply Current | ICC | 670 | 240 | 110 | mA |
| I/O pin Voltage | - | - | - | 3.3 | V |
| Articolo | descrizione |
|---|---|
| LCM | WF50FTWAGDNG0# |
| PCBA | SV10005R000FG00N0104 |
| Pin | Simbolo | Funzione | Remark |
|---|---|---|---|
| 1 | VIN | Power supply 5V to 28V input | Input |
| 2 | GND | Power supply GND input | Input |
| 3 | NC | - | - |
| 4 | NC | - | - |
| 5 | GND | Power supply GND input | GND |
| 6 | GND | Power supply GND input | GND |
| 7 | Reserve | - | - |
| 8 | Reserve | - | - |
| 9 | VBUS | Power supply 5V input | Input |
| 10 | Reserve | - | - |
| 11 | Reserve | - | - |
| 12 | GND | Power supply GND input | Input |
| 13 | VIN | Power supply 5V to 28V input | Input |
| 14 | RS485_B | RS485 DATA- | I/O |
| 15 | RS485_A | RS485 DATA+ | I/O |
| 16 | GND | Power supply GND input | Input |
| Pin | Simbolo | Funzione | Remark |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | GND | Output |
| 7 | WKUP | WKup,ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 8 | BOOT0 | Lo: Internal flash boot (Default) Hi: External flash boot |
TTL signal voltage is 3.3V |
| 9 | IO0 | ADC,DAC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 10 | IO1 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 11 | IO2 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 12 | IO3 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 13 | IO4 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 14 | IO5 | ADC,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 15 | IO6 | RST,Timer,Event,I/O | TTL signal voltage is 3.3V |
| 16 | IO7 | RST,ADC,Event,I/O | TTL signal voltage is 3.3V |
