Prima di decidere il VEE, si deve prima conoscere il Vop del modulo (VDD-VO). Ad esempio, WG12864A. VDD-VO è 9,4 V quando la temperatura è di 25 gradi. Significa che quando il VO raggiunge 9,4 V, la visualizzazione è ottimale. Vo è la tensione differenziale di VDD e VEE. Se VDD è 3,3 V, VEE deve essere almeno di 6,1 V per ottenere la migliore visualizzazione. Tuttavia, suggeriamo che VEE non deve essere corretto. È meglio che sia superiore per 3 V. Ad esempio, come indicato in precedenza, di 6,1 V+3 V=9,1 V.

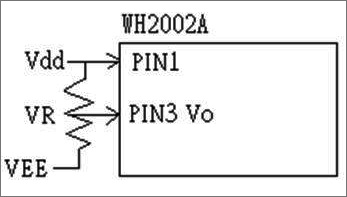

Il collegamento di VEE è come segue.
