Écran TFT LCD 7 pouces 800×480 avec tactile capacitif

N° de modèle WF70B4TIAGDNGA

►Dimension 7 pouces
►Résolution d’écran: 800 x 480 pixels
►Vue préférentielle 12h
►Interface : RGB
►CI pilote : HX8264 + HX8664
►Carte de contrôle: NON
►Luminosité (Cd/m²): 350
►Cadre de maintien avec points de fixation: NON
►Dalle tactile: Avec dalle tactile capacitive (CTP)
►PCAP IC : ILI2130
►Nombre de points tactiles : 5

Fiche technique

DEMO CODE

Ajouter à demande

PRÉC. Retour à la liste SUIVANT

Description

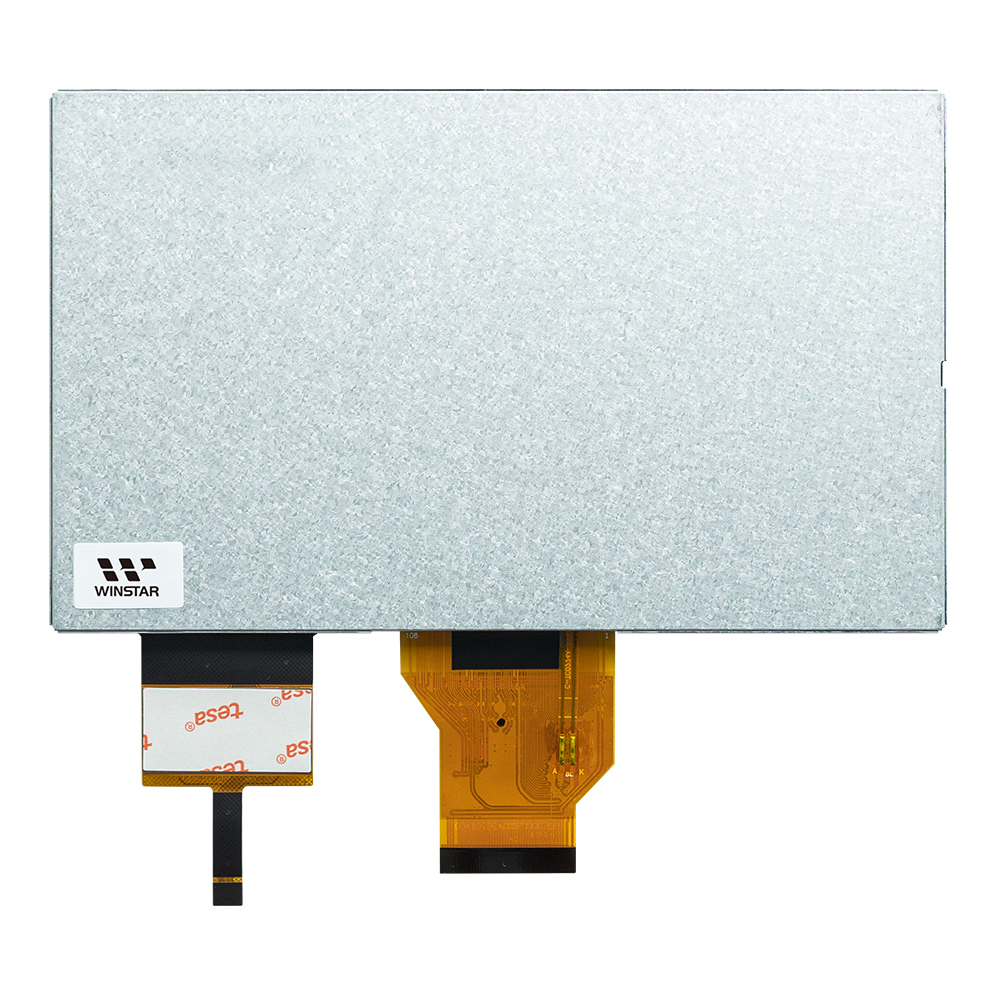

WF70B4TIAGDNGA est un écran TFT LCD tactile capacitif 7 pouces avec une résolution de 800×480. Ce modèle présente des dimensions de 165,0 × 100,0 mm et une zone active de 154,08 × 85,92 mm. Il est équipé des circuits pilotes HX8264 et HX8664 et prend en charge une interface RGB 24 bits.

L’écran offre une luminosité typique de 400 cd/m², un contraste de 800:1 et un format 16:9. Il fonctionne en mode LCD transmissif normally white, avec un angle de vue à 12 heures et une inversion des niveaux de gris à 6 heures.

WF70B4TIAGDNGA est la version à tactile capacitif du WF70B4TIAGDNN0. Le panneau PCAP prend en charge le tactile 5 points pour les entrées multi-touch. Il peut être utilisé dans les panneaux de commande industriels, les dispositifs médicaux, les équipements de sécurité et d’autres systèmes nécessitant un écran TFT couleur avec commande tactile capacitive.

La tension d’alimentation logique (VCC) est comprise entre 3,0V et 3,6V, avec une valeur typique de 3,3V. Le module fonctionne de -20°C à +70°C et peut être stocké de -30°C à +80°C.

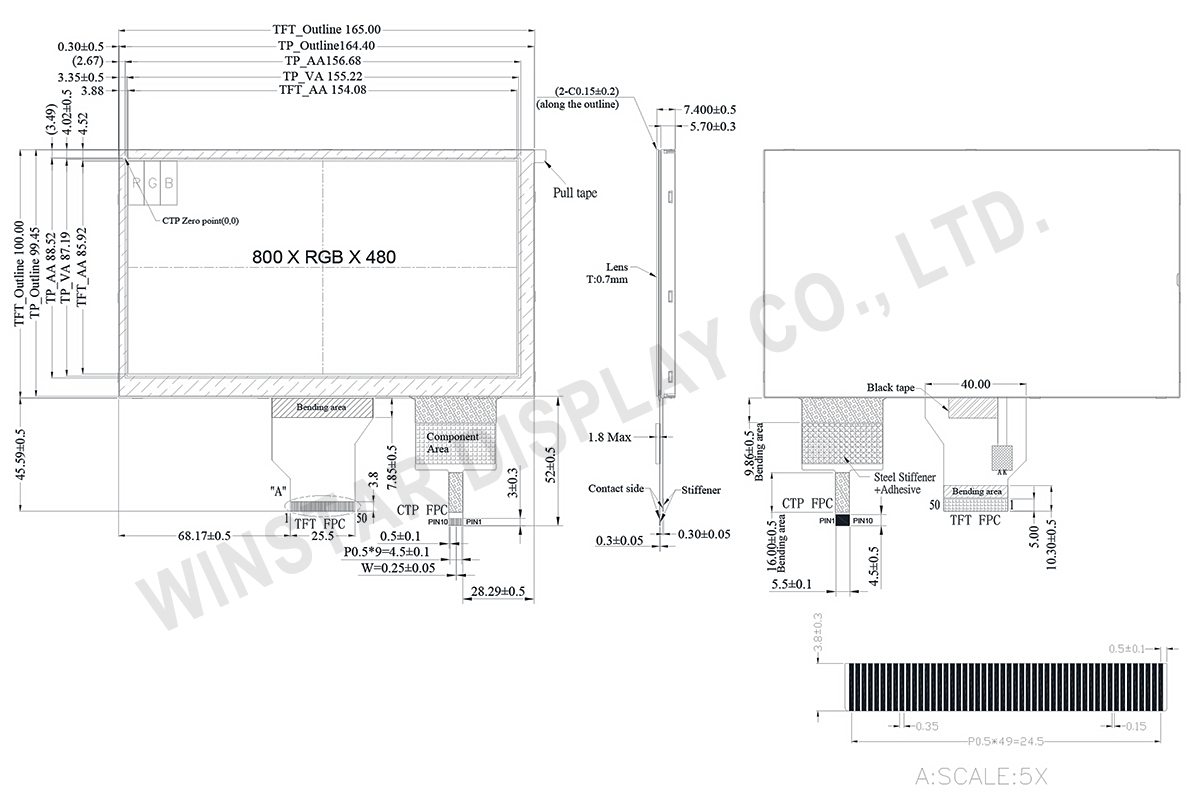

DESSIN

SPÉCIFICATIONS

Spécifications générales

Article	Dimensions	Unité
Dimension	7.0	pouce
Matrice de points	800 × RGB × 480 (TFT)	points
Dimensions du module	165.0(W) × 100(H) × 7.4(D)	mm
Zone active(AA)	154.08 × 85.92	mm
Pas des points	0.1926× 0.179	mm
Type de LCD	TFT, Blanc , Transmissif
Vue préférentielle	12 o'clock
Inversion de sens de l'échelle de gris	6 o'clock
Rapport d'aspect	16:9
Type de rétroéclairage	LED,Blanc
Agencement des couleurs	RGB-STRIPE
Pilote IC TFT	HX8264 & HX8664 ou equivalent
Interface TFT	24-bit RGB
CTP IC	ILI2130 ou equivalent
Interface CTP	I2C
Version du FW CTP	0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
Résolution CTP	16384*16384
Dalle tactile	Avec dalle tactile capacitive(PCAP)
Surface	Reflets

Valeurs nominales maximales absolues

Article	Symbole	Valeur min	Valeur type	Valeur max	Unité
Température de fonctionnement	TOP	-20	－	+70	℃
Température de stockage	TST	-30	－	+80	℃

Caractéristiques électroniques

Conditions de fonctionnement

Article	Symbole	Valeur min	Valeur type	Valeur max	Unité
Supply Voltage For Logic	VCC	3.0	3.3	3.6	V
Power voltage	AVDD	10.2	10.4	10.6	V
Power Supply For Current	VCC =3.3V	-	4.3	-	mA
Power voltage	VGH	14.5	15.0	15.5	V
Power voltage	VGL	-10.5	-10	-9.5	V
Input signal voltage	VCOM	3.54	4.04	4.54	V
Supply CTP	VDDT	3.0	3.3	3.6	V
Supply CTP	IDDT	－	65	98	mA

Conditions de fonctionnement des LED

Paramètre	Symbole	Valeur min	Valeur type	Valeur max	Unité
Courant LED	-	-	180	-	mA
Tension LED	VLED+	8.4	9.8	11.0	V
Durée de vie LED	-	50,000	-	-	Hr

Fonction PIN sur l'interface

Définition des broches LCM

Pin	Symbole	Fonction
1	VLED+	Power supply for backlight
2	VLED+	Power supply for backlight
3	VLED-	Backlight ground
4	VLED-	Backlight ground
5	GND	Power ground
6	VCOM	Common voltage
7	VCC	Power for Digital Circuit
8	MODE	DE/SYNC mode select
9	DE	Data Input Enable (DEN)
10	VS	Vertical Sync Input (VSD)
11	HS	Horizontal Sync Input (HSD)
12	B7	Blue data(MSB)
13	B6	Blue data
14	B5	Blue data
15	B4	Blue data
16	B3	Blue data
17	B2	Blue data
18	B1	Blue data
19	B0	Blue data(LSB)
20	G7	Green data(MSB)
21	G6	Green data
22	G5	Green data
23	G4	Green data
24	G3	Green data
25	G2	Green data
26	G1	Green data
27	G0	Green data(LSB)
28	R7	Red data(MSB)
29	R6	Red data
30	R5	Red data
31	R4	Red data
32	R3	Red data
33	R2	Red data
34	R1	Red data
35	R0	Red data(LSB)
36	GND	Power Ground
37	DCLK	Sample clock (CLKIN)
38	GND	Power Ground
39	L/R	Left / right selection
40	U/D	Up/down selection
41	VGH	Gate ON Voltage
42	VGL	Gate OFF Voltage
43	AVDD	Power for Analog Circuit
44	RESET	Global reset pin.
45	NC	No connection
46	VCOM	Common Voltage
47	DITHB	Dithering function
48	GND	Power Ground
49	NC	No connection
50	NC	No connection

Définition des broches CTP

Pin	Symbole	Fonction
1	VSS	Ground for analog circuit
2	VDDT	Power Supply : +3.3V
3	SCL	I2C clock input
4	NC	No connect
5	SDA	I2C data input and output
6	NC	No connect
7	RST	External Reset, Low is active
8	NC	No connect
9	INT	External interrupt to the host
10	VSS	Ground for analog circuit
