Accueil Produits Écran TFT LCD Écran HDMI TFT-LCD WF70A7TIFHLHGV

7 pouces Pour Écran TFT Signal HDMI avec Écran Tactile Capacitif (For Raspberry Use)

N° de modèle WF70A7TIFHLHGV

►Dimension 7 pouces
►Résolution d’écran: 1024x600 points
►Vue préférentielle 12h
►Interface: Support HDMI Connector (Only DVI Signal)
►Contrôleur IC: TFP401
►Carte de contrôle: Yes
►Luminosité (Cd/m²): 450
►Cadre de maintien avec points de fixation: NON
►Dalle tactile: Avec dalle tactile capacitive
►Detect Point (Fingers) : 1 / 2 / Option
►Température d’utilisation: -20~+70℃

Description

WF70A7TIFHLHGV#: with a 40-pin header connector on board, supports up to Raspberry Pi 3B+ (contain Pi 4B) version.  If customers choose Raspberry Pi 4 version, please note the interface is Micro HDMI; customers need to use the Micro HDMI to HDMI cable for Winstar this series products.
WF70A7TIFHLHG0#: without connector on board (do not support Raspberry Pi).

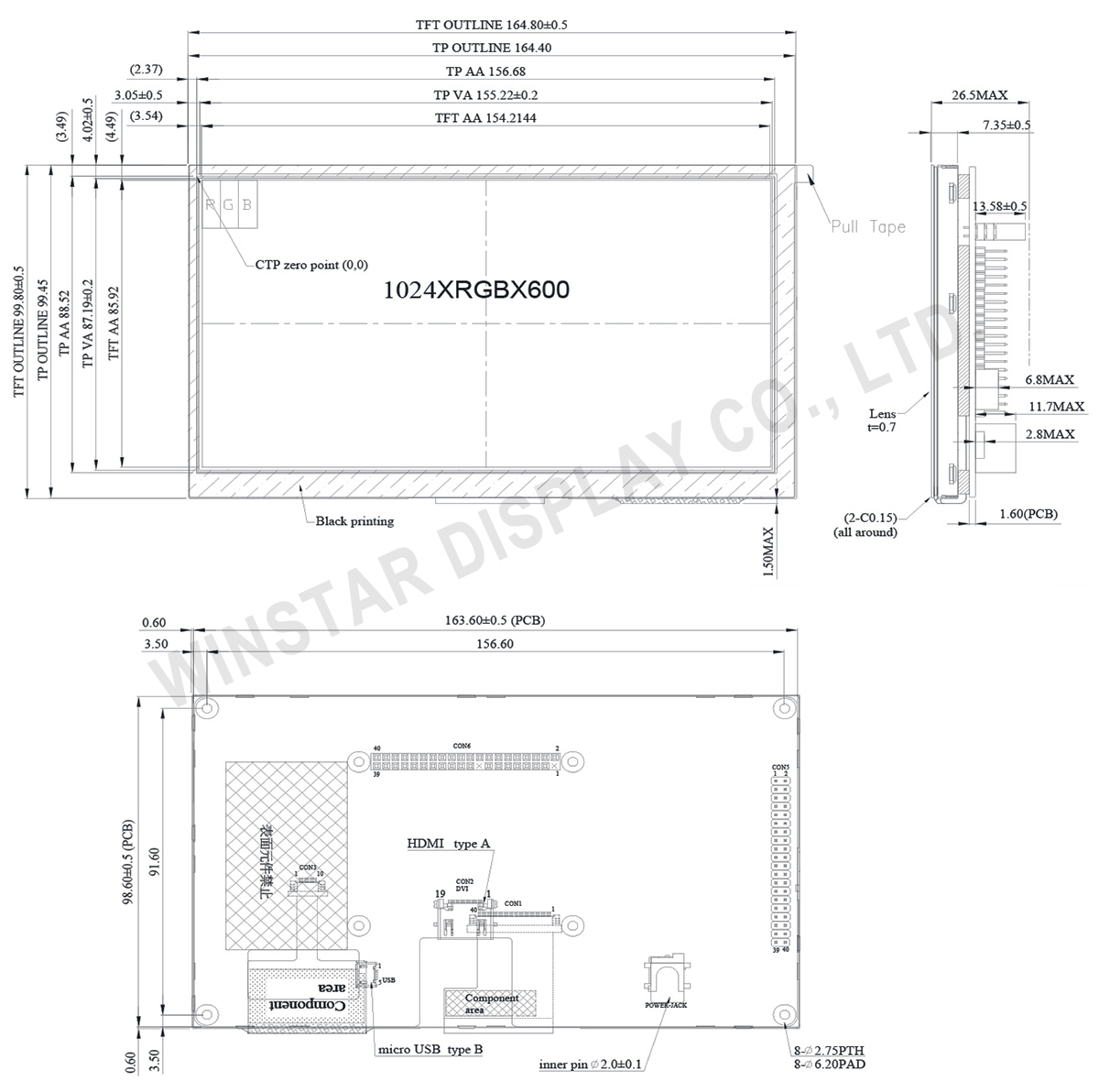

DESSIN

7 inch HDMI TFT Display with Capacitive Touch Screen - WF70A7TIFHLHGV

SPÉCIFICATIONS

Spécifications générales

Article Dimensions Unité
Dimension 7.0 pouce
Matrice de points 1024 × RGB × 600(TFT) points
Dimensions du module 164.8(W) × 99.8(H) × 26.5 (D) mm
Zone active 154.2114 × 85.92 mm
Pas des points 0.1506 × 0.1432 mm
Type de LCD TFT, Blanc, Transmissif
Vue préférentielle 12 o'clock
Inversion de sens de l'échelle de gris 6 o'clock
Rapport d'aspect 16:9
Contrôleur IC TFP401 ou équivalent
Type de rétroéclairage LED, Blanc
TFT Interface Support HDMI Connector (Only DVI Signal)
PCAP IC ILI2130 ou équivalent
PCAP Interface USB
PCAP FW Version 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
PCAP Résolution 16384*16384
Avec/sans dalle tactile Avec dalle tactile capacitive (PCAP)
Surface Reflets

Valeurs nominales maximales absolues

Article Symbole Valeur min Valeur type Valeur max Unité
Température de fonctionnement TOP -20 +70
Température de stockage TST -30 +80

Caractéristiques électroniques

Article Symbole État Valeur min Valeur type Valeur max Unité
Supply Voltage For LCM VDD 4.9 5 5.1 V
Supply Current For LCM IDD 870 1200 mA
LED life time 50,000 Hr

Interface

1. LCM PIN Definition(CON6)

Pin Symbole Fonction
1 NC No connection
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 GPIO18 Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 NC No connection
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21


2. LCM PIN Definition (CON5)

Pin Symbole Fonction Remark
1 3.3V TFT Module Power limit can only output 3.3V,100mA Note1
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 GPIO18 Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 3.3V TFT Module Power limit can only output 3.3V,100mA Note1
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21

Note1: The 3.3V supply current is limited; please pay special attention to use



3. USB

Pin Symbole Fonction
1 5V Power Supply (5V)
2 D- Data line -
3 D+ Data line +
4 NC No connection
5 GND Power Ground


4. POWER JACK

Pin No. Symbole I/O Fonction
1 5V P Power Supply (5V)
2 GND P Ground
3 NC   No connection


5. DVI

Pin No. Symbole I/O Fonction
1 Rx2+ I +LVDS Differential Data Input
2 GND P Ground
3 Rx2- I -LVDS Differential Data Input
4 Rx1+ I +LVDS Differential Data Input
5 GND P Ground
6 Rx1- I -LVDS Differential Data Input
7 Rx0+ I +LVDS Differential Data Input
8 GND P Ground
9 Rx0- I -LVDS Differential Data Input
10 RxC+ I +LVDS Differential Clock Input
11 GND P Ground
12 RxC- I -LVDS Differential Clock Input
13-14 NC - No connection
15 SCL I/O DDC(Data Display Channel) Clock
16 SDA I/O DDC(Data Display Channel) Data
17 GND P Ground
18 5V P Power Supply
19 Detect I/O Hot plug detect
I: input, O: output, P: Power
