Modelo Nº WAA0270A2AAA7NXXX000
►Tamaño : 2.7 pulgada
►Resolución : 264×176 puntos
►Interfaz : MCU / SPI
►Pantalla táctil : Sin panel táctil
►La pantalla puede actualizar pantallas de papel electrónico en blanco y negro.
►Luz frontal : Yes

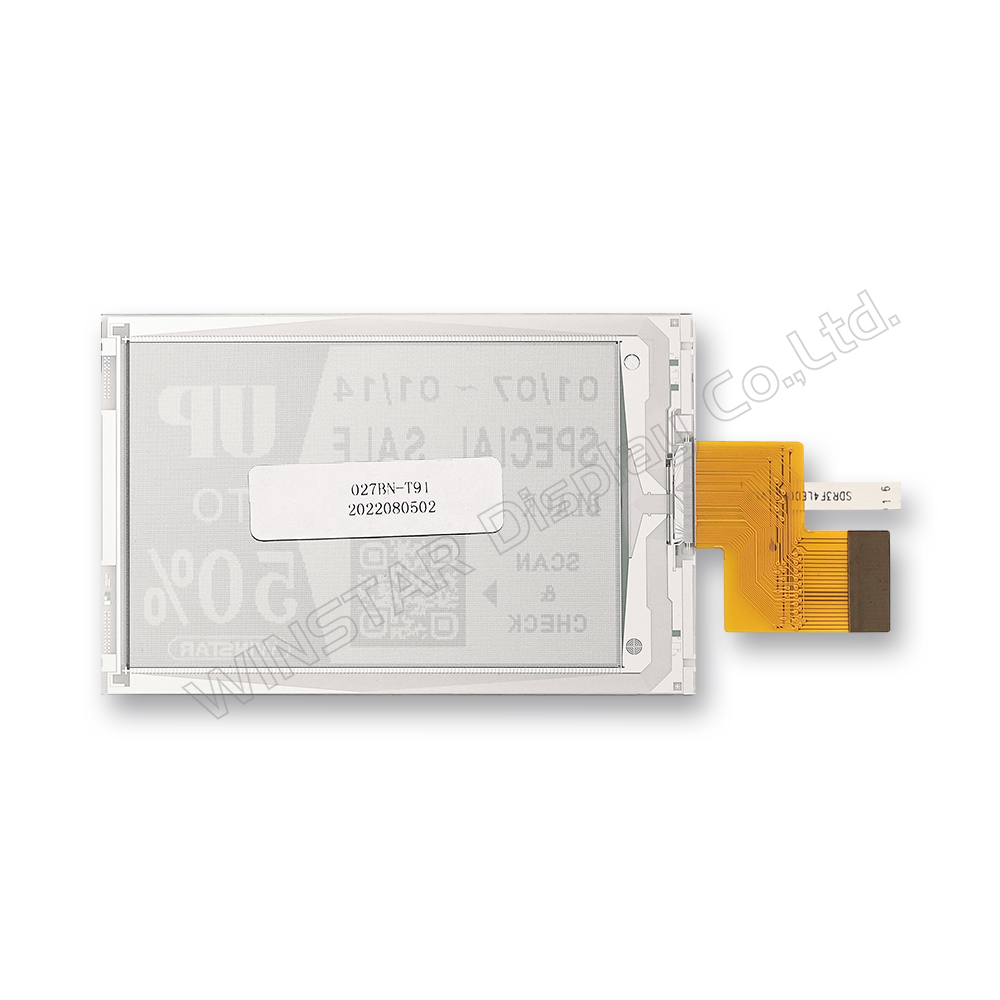

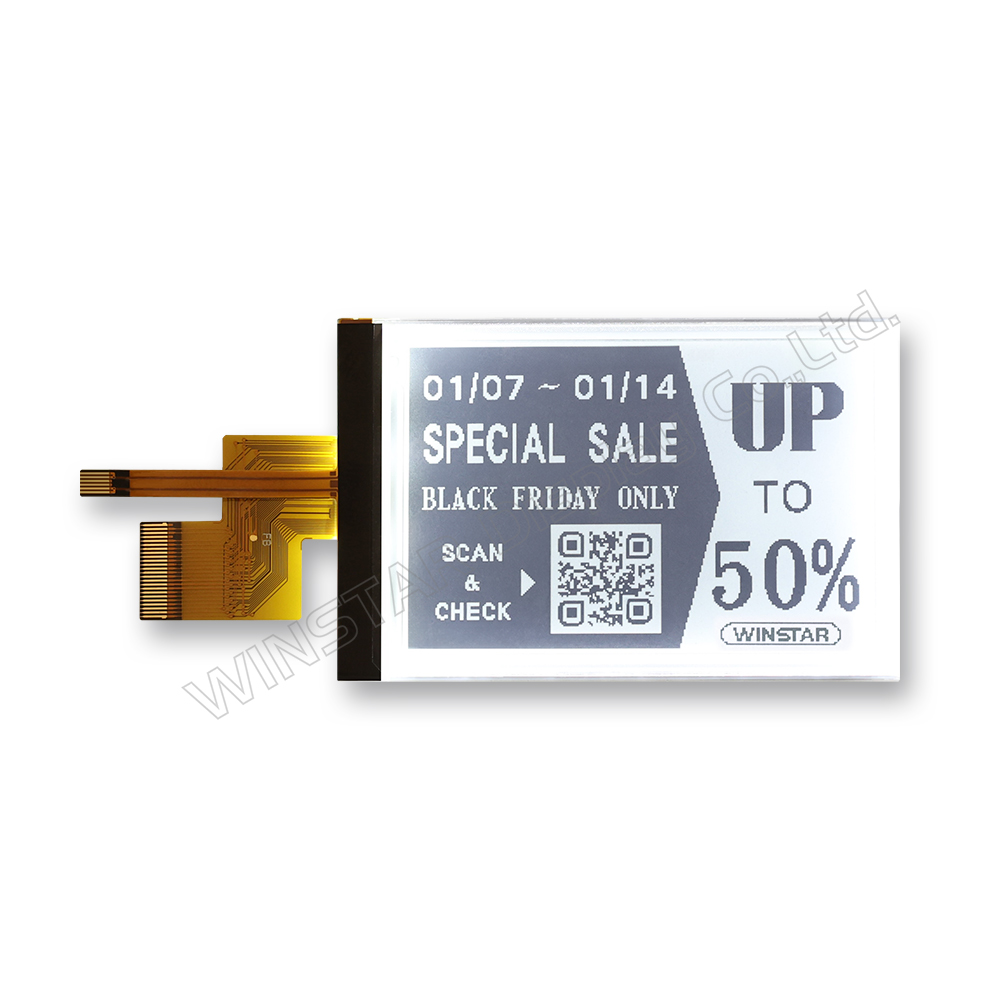

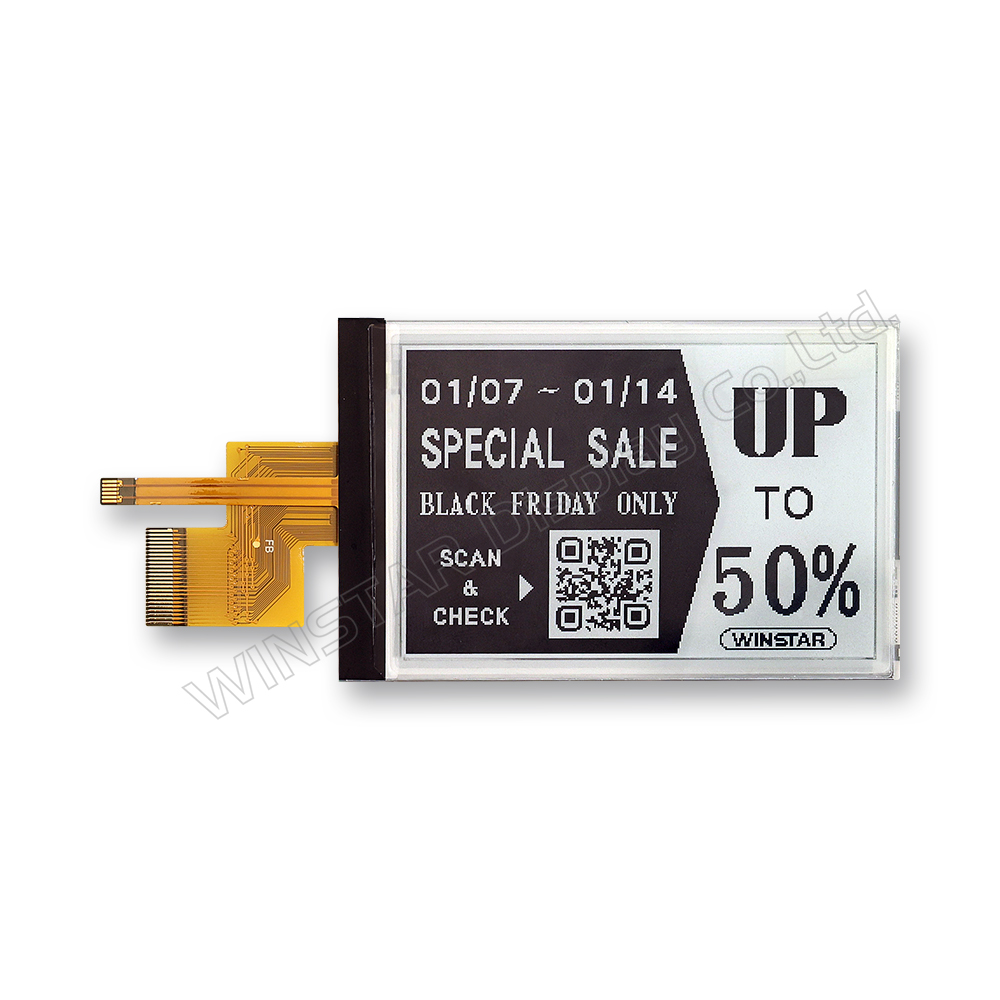

El WAA0270A2AAA7NXXX000 es un display E-paper de matriz activa (AM EPD) de 2,7 pulgadas equipado con un panel de luz frontal integrado, que ofrece una pantalla reflectante en blanco y negro de alto contraste con una legibilidad excepcional y un consumo de energía ultra bajo. Con una resolución de 264x176 píxeles, este módulo es una solución óptima para dispositivos alimentados por batería que requieren un rendimiento fiable y visibilidad clara en diversas condiciones de iluminación, incluidos los entornos de baja luminosidad.
Este display E-paper integra componentes esenciales como un controlador de temporización, SRAM, oscilador, convertidor DC-DC, LUT y generador VCOM, facilitando la integración del sistema a través de una interfaz MCU o SPI. Además, ofrece RAM de visualización en chip y un modo de sueño profundo de ultra bajo consumo, lo que permite una gestión eficiente de la energía en aplicaciones siempre encendidas.
Con su tamaño compacto, luz frontal integrada y conjunto de características robustas, el WAA0270A2AAA7NXXX000 es ideal para aplicaciones que requieren una legibilidad superior y eficiencia energética.
| Parámetro | Dimensión | Unidad |
|---|---|---|
| Tamaño | 2.7 | Pulgada |
| Matriz de puntos | 264(H)×176(V) | Píxel |
| zona activa | 38.19×57.29 | mm |
| Separación de píxeles | 0.217×0.217 | mm |
| Configuración de píxeles | Rectangle | |

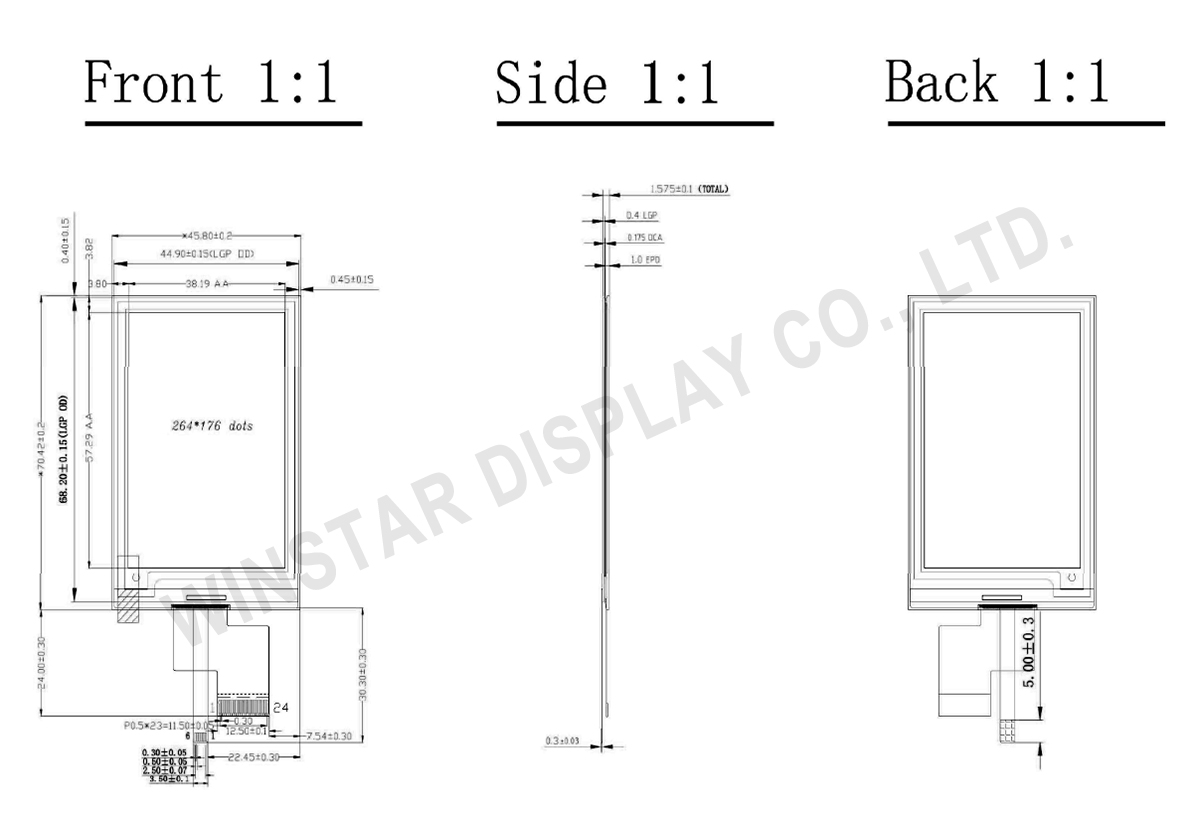

| Dimensión de esquema | 45.8(H)×70.42 (V) ×1.58(D) | mm |
| Peso del módulo | 8.84±0.5 | g |
| Parámetro | Símbolo | Rating | Unidad |
|---|---|---|---|
| Voltaje de suministro lógico | VCI | -0.5 to +4.0 | V |
| Voltaje de entrada lógica | VIN | -0.5 to VCI +0.5 | V |
| Voltaje de salida lógica | VOUT | -0.5 to VCI +0.5 | V |
| Rango de temperatura de funcionamiento | TOPR | 0 to +50 | ºC |
| Rango de temperatura de almacenamiento | TSTG | -25 to+70 | ºC |
| Humedad óptima de almacenamiento | HSTGo | 55±10 | %RH |
| No. | Símbolo | I/O | Función |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | I | Current Sense Input for the Control Loop |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSH2 | C | Positive Source driving voltage(Red) |
| 6 | TSCL | O | I2C Interface to digital temperature sensor Clock pin |
| 7 | TSDA | I/O | I2C Interface to digital temperature sensor Data pin |
| 8 | BS1 | I | Bus Interface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low. |
| 11 | D/C# | I | Data /Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Supply for interface logic pins It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 | VDD | C | Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | C | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | C | Negative Source driving voltage |
| 23 | VGL | C | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | C | VCOM driving voltage |
