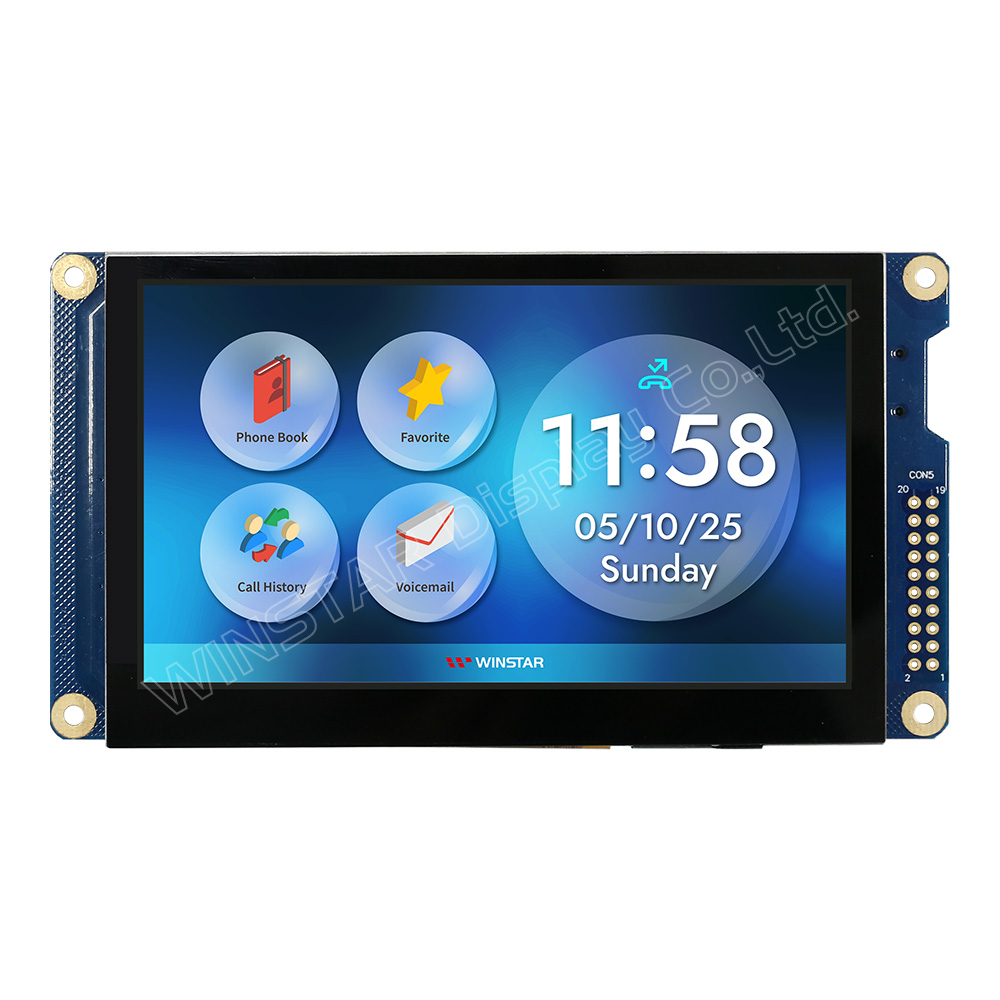

4,3 Zoll Arduino TFT Display mit PCAP für Arduino Uno Rev3

Modellnummer WF43WTYBEDSG0

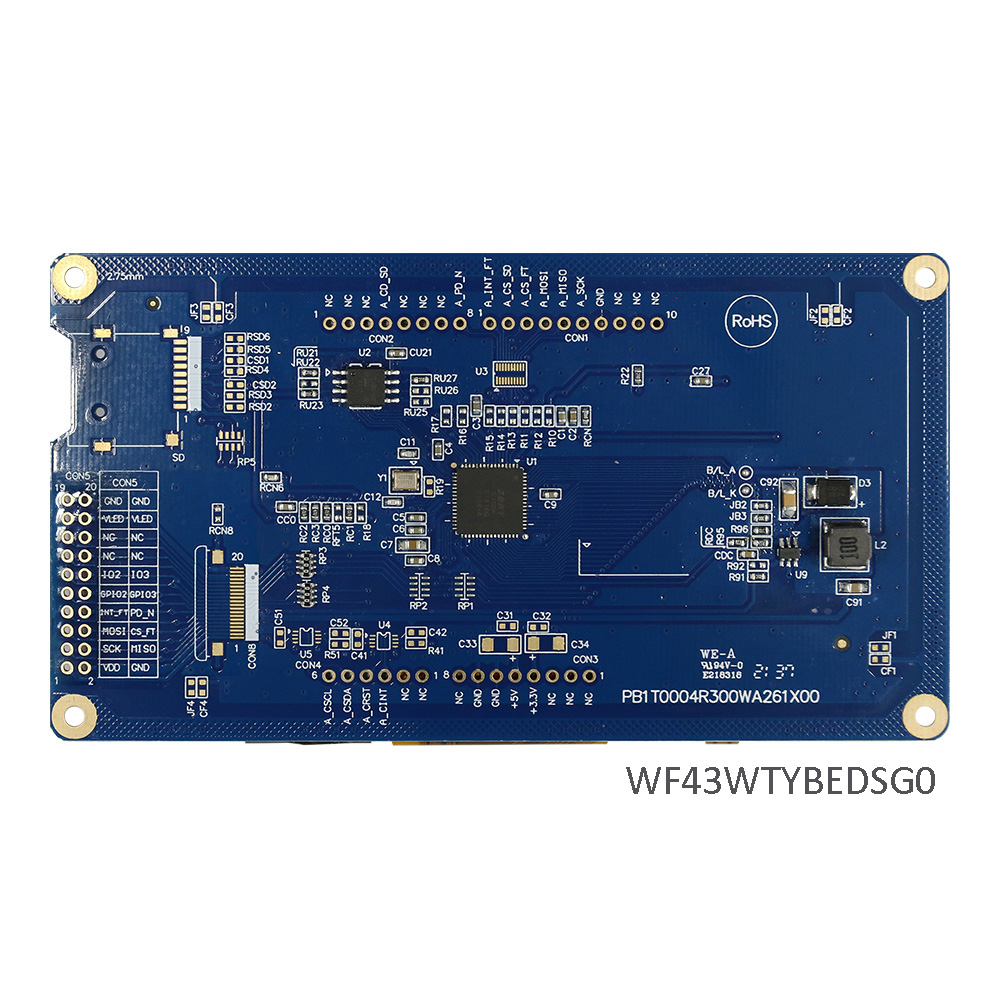

►WF43WTYBEDSG0 : Built-in storage device (FLASH)

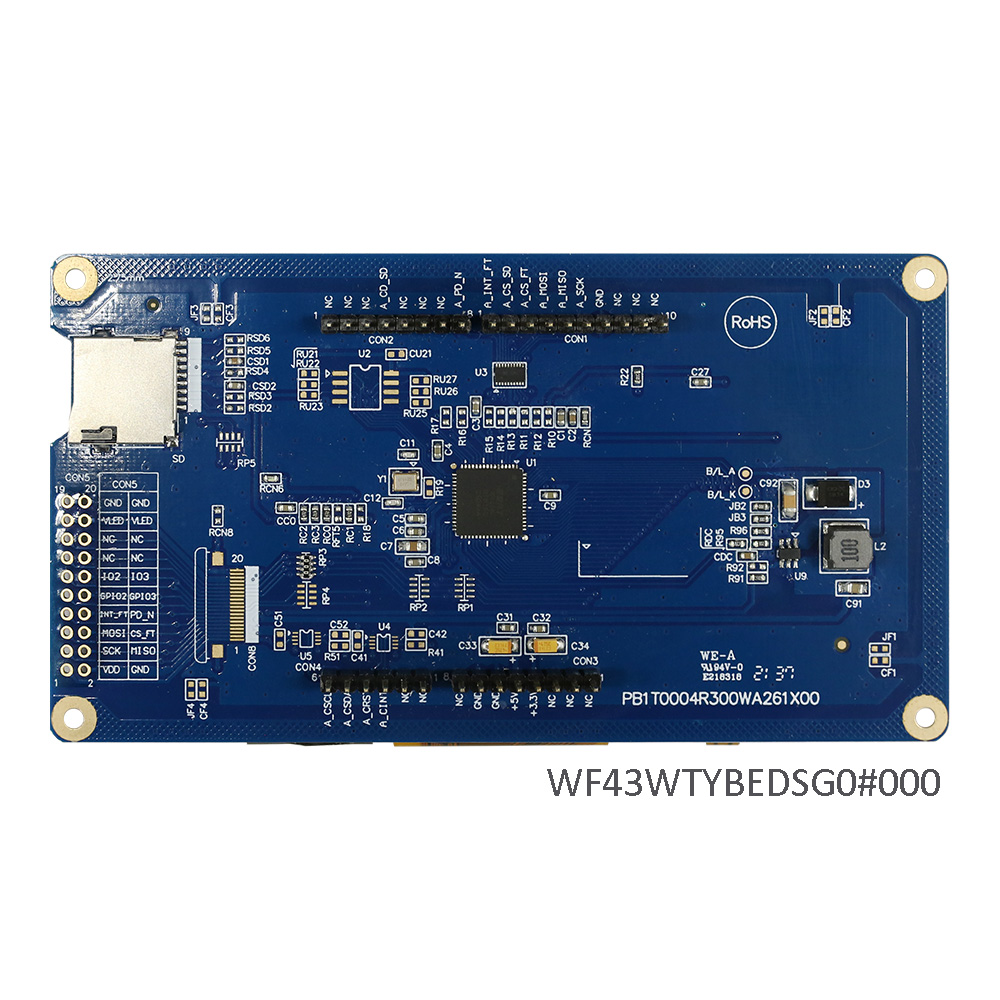

►WF43WTYBEDSG0#000 : Control Signal 5V; Without built-in storage device (FLASH); Support SD connector, Pin CON1~CON4 are used for Arduino Uno Rev3
►Größe: 4.3 Zoll
►Auflösung : 480×272 Punkten
►Betrachtungsrichtung: IPS
►Schnittstelle: SPI/QSPI
►Integrierter Controller: BT815
►Steuerplatine : Ja
►Helligkeit(cd/m²): 400
►Durchsteckrahmen: Ja
►Touchscreen: PCAP, Kapazitiver Touchscreen
►Detect Point : 5 Fingers
►Betriebstemperatur: -20~+70°C

Beschreibung

WF43WTYBEDSG0 ist ein 4,3-Zoll IPS TFT-LCD-Display mit einem kapazitiven Touchscreen und einer Auflösung von 480x272 Pixeln. Dieses Modul enthält eine integrierte Steuerplatine, die die Systemintegration erleichtert. Es ist mit dem BT815 Controller IC ausgestattet und unterstützt sowohl SPI- als auch QSPI-Schnittstellen. Die QSPI-Schnittstelle ermöglicht eine viermal höhere Datenrate im Vergleich zur Standard-SPI-Schnittstelle, was zu einer flüssigeren Anzeigeleistung führt. Der BT815/BT816-Controller IC, der mit der EVE (Embedded Video Engine)-Technologie integriert ist, vereinfacht die Systemarchitektur. EVE ist ein revolutionäres Konzept, das einen objektorientierten Ansatz nutzt, um qualitativ hochwertige Mensch-Maschine-Interfaces (HMIs) zu erstellen. Diese Technologie unterstützt Anzeige, Audio und Touch und ermöglicht es Ingenieuren, HMIs schnell und effizient zu entwerfen, während sie eine leistungsstarke Lösung für hochauflösende Displays bietet und gleichzeitig Materialkosten reduziert.

WF43WTYBEDSG0 verfügt über ein IPS-Panel, das einen weiten Betrachtungswinkel bietet: Links: 80° / Rechts: 80° / Oben: 80° / Unten: 80° (typisch). Es hat ein Kontrastverhältnis von 800:1 (typisch) und eine Helligkeit von 400 Nits (typisch). Das Display hat ein Seitenverhältnis von 16:9. Der PCAP-Touchscreen ist mit einem ILI2130 IC integriert und unterstützt eine I2C-Schnittstelle sowie die 5-Punkte-Touch-Funktionalität.

Wir bieten das WF43WTYBEDSG0#000 TFT-Modul an, das für Arduino-Boards entwickelt wurde. Das Steuersignal für das WF43WTYBEDSG0 beträgt 3,3V, und es verfügt über einen integrierten 32MB Flash-Speicher. Das Modell WF43WTYBEDSG0#000 verwendet ein 5V-Steuersignal, hat jedoch keinen integrierten Flash-Speicher, sondern enthält einen MicroSD-Steckplatz. Die Pins CON1–CON4 sind für die SPI-Steuerung ausgelegt (z. B. für Arduino Uno Rev3). Das Modell WF43W kann in einem Temperaturbereich von -20°C bis +70°C betrieben werden, mit Lagertemperaturen von -30°C bis +80°C.

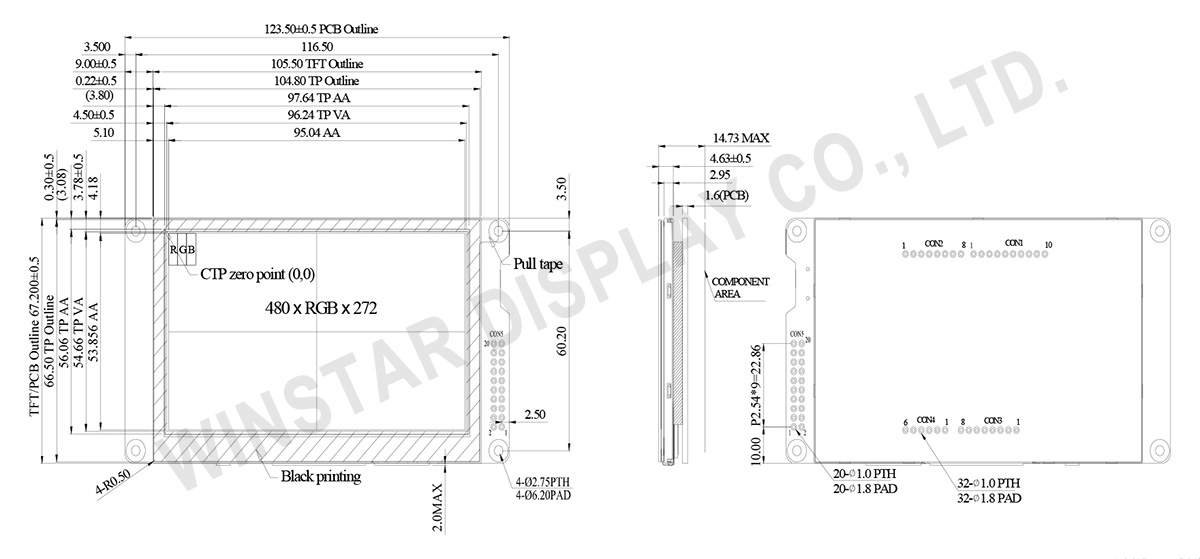

Zeichnung

WF43WTYBEDSG0# Spec Download   ►WF43WTYBEDSG0#000 Spec Download



Arduino TFT Display 4.3 inch,  TFT LCD Display Used for Arduino - WF43WTYBEDSG0



Data source ref: WF43WTYBEDSG0

Technische Daten

Allgemeine Spezifikationen

Artikel Ausmaß Einheit
Größe (Diagonale) 4,3 zoll
Auflösung 480 x RGB x 272(TFT) punkte
Abmaße der modul 123,5 (W) x 67,2 (H) x 14,73(D)(MAX) mm
Aktiver Bereich 95,04 x 53,856 mm
Punktabstand 0,198(H) x 0,198(V) mm
LCD-Typ TFT, Schwarz, Transmissiv
Betrachtungsrichtung 80/80/80/80
Seitenverhältnis 16:9
Backlight-Typ LED ,Weiß
TFT Controller IC BT816
TFT Schnittstelle SPI/QSPI
PCAP FW-Version 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43
PCAP IC ILI2130 oder gleichwertig
PCAP Schnittstelle I2C
PCAP Auflösung 16384*16384
Touch-Panel projiziert-kapazitiven Touchscreen
Oberfläche Glanz

absolute Grenzwerte

Artikel Symbol Mindestwert typischer Wert Maximalwert Einheit
Betriebstemperatur TOP -20 +70
Lagertemperatur TST -30 +80

elektrische Eigenschaften

Artikel Symbol Bedingung Mindestwert typischer Wert Maximalwert Einheit
Supply Voltage For VDD VDD 3,1 3,3 3,5 V
Supply Current For VDD IDD VDD=3,3V 100 150 mA
Supply Voltage For VLED VLED 4,5 5 5,5 V
Supply Current For VLED ILED VLED=+5V 200 300 mA

Schnittstelle Pin-Funktion

LCM PIN Definition(CON5)

Pin Symbol I/O Funktion
1 VDD P 3.3V power supply input
2 GND P Ground
3 SCK I SPI clock input
4 MISO O SPI Single mode: SPI MISO output
SPI Dual/Quad mode: SPI data line 1
5 MOSI I SPI Single mode: SPI MOSI input
SPI Dual/Quad mode: SPI data line 0
6 CS I SPI slave select input
7 INT OD/O Interrupt to host, open drain output(default) or push-pull output, active low
8 PD_N I Chip power down mode control input, active low. Connect to MCU GPIO for power management or hardware reset function
9 GPIO2 I/O General purpose IO 2
10 GPIO3 I/O General purpose IO 3
11 IO2 I/O SPI Single/Dual mode: General purpose IO 0
SPI Quad mode: SPI data line 2
12 IO3 I/O SPI Single/Dual mode: General purpose IO 1
SPI Quad mode: SPI data line 3
13 CSCL I Connect to I2C SCL pin of the CTP(ILI2130)
14 CSDA I/O Connect to I2C SDA pin of the CTP(ILI2130)
15 CRST I Connect to reset pin of the CTP(ILI2130)
16 CINT O Connect to interrupt pin of the CTP(ILI2130)
17 VLED P 5V power supply input
18 VLED P 5V power supply input
19 GND P Ground
20 GND P Ground
