Das Modell WL0F00050000FGDABSA00 ist ein TFT-Display der 5-Zoll-Smart-Display-RS485-Serie, welches das Modbus-Protokoll über einen RS485-Befehl zur Darstellung der Anzeigeinhalte an einem Monitor und zur Rückgabe von Touch-Ereignisdaten mit Protokollobjekten ausführen kann.

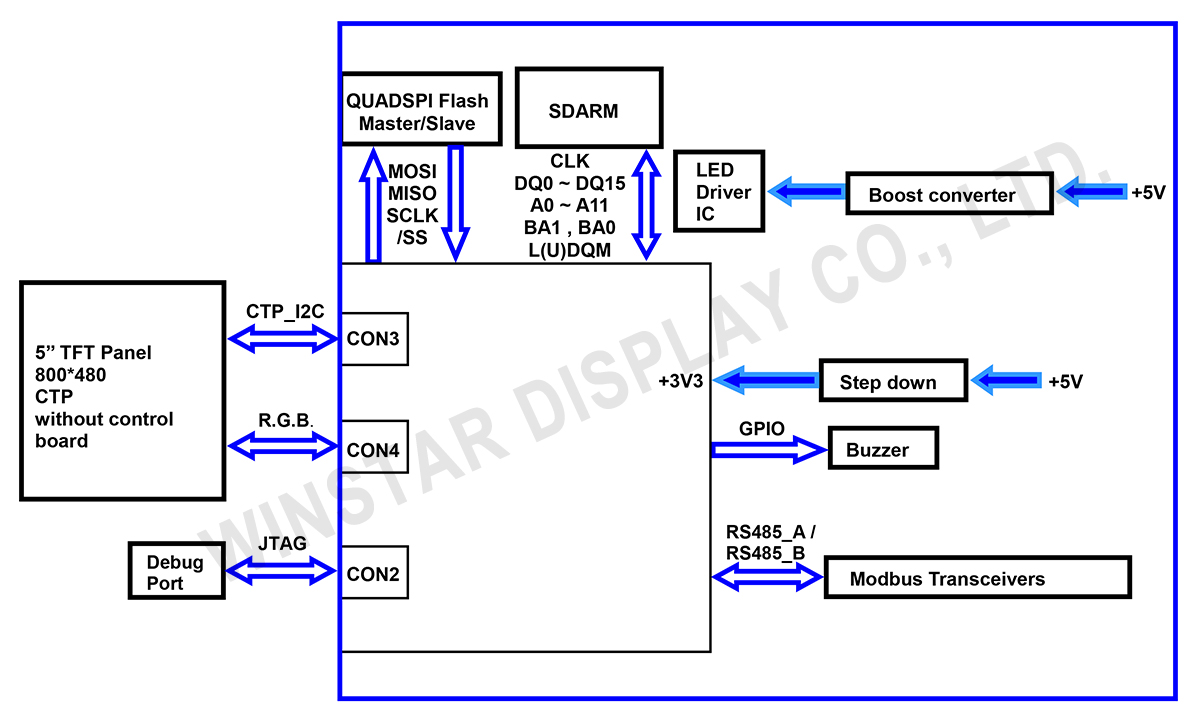

Das Modell WL0F00050000FGDABSA00 verfügt über ein 5-Zoll-IPS-TFT-Modul WF50FTWAGDNG0 und eine 4-schichtige PCBA mit integriertem Firmware-Code, der vom WINSTAR-F&E-Team entwickelt wird. Das TFT der 5-Zoll-Smart-Display-RS485-Serie ist ein nutzerfreundliches Produkt, mit dem Nutzer ihre eigene UI auf kostengünstige Weise erstellen können, ohne auch nur eine Zeile Code schreiben zu müssen. Dieses 5-Zoll-Smart-Display kann Computer mit USB2RS-485-Dongle oder sogar eine MCU, als Host-Plattform nutzen.

Smart-Display-Produkte wurden mittels Unterstützung von ST-Entwicklungstools, z. B. TouchGFX und STM32CubeIDE, mit dem STMicroelectronics- (ST) Controller entworfen. Sie können mit ST-Tools, neben GUI Builder, auch Smart-Display-Module von WINSTAR entwerfen.

• TouchGFX: Ein hochentwickeltes, kostenloses Programmiergerüst für Grafiksoftware, das für STM32-Mikrocontroller optimiert wurde.
• STM32CubeIDE: Eine hochentwickelte C/C++ Entwicklungsplattform mit peripherer Konfiguration, Codeerzeugung, Codekompilierung sowie Debug-Funktionen für STM32-Mikrocontroller und Mikroprozessoren.
• STM32CubeMX: Ein Grafiktool, mit dem sich STM32-Mikrocontroller mühelos konfigurieren lassen und mit dem der entsprechende Initialisierungs-C-Code für den Arm® Cortex®-M-Kern oder einen partiellen Linux®-Gerätebaum für den Arm® Cortex®-A-Kern schrittweise erzeugt werden kann.
• STM32CubeProg: Ein Alles-in-Einem-Softwaretool für mehrere Betriebssysteme zur Programmierung von STM32-Produkten. Es bietet über einen leicht nutzbaren und effizienten Kontext zum Lesen, Schreiben und zur Verifizierung von Gerätespeicher mittels Debug-Schnittstelle (JTAG und SWD) und Bootloader-Schnittstelle (UART, USB DFU, I2C, SPI und CAN).

We’ve also pushed the sample code on Github for your ST platform design reference: Link für GitHub

Die Smart-Display-RS485-Serie von WINSTAR ist eine wirklich „smarte“ Wahl für Kunden. Die neu veröffentlichten 5-Zoll-Smart-Display-RS485TFTs bieten zahlreiche wichtige Funktionen und Merkmale:

• Betriebsspannung von 5 V Gleichspannung.
• Power-On Self-Test und Startbildschirm.
• RS485--Kommunikationsschnittstelle, Unterstützt Modbus-Protokoll.
• Integrierter Flash-Arbeitsspeicher speichert Schriften und Object-Dictionary-Daten.
• Unterstützt projiziert-kapazitiven Touchscreen (PCAP).
• Integrierter Summer.
• Unterstützt Multi-Master.
• Gestalten Sie die Nutzeroberfläche mit WINSTARs GUI Builder, ohne auch nur eine Zeile Code schreiben zu müssen! (►Link zur GUI Builder-Bedienungsanleitung)

WINSTAR entwickelte bereits Windows-Apps (GUI und GUI Builder) zur Gestaltung der grafischen Nutzeroberfläche (GUI) eines Smart-Displays. Die Software WINSTAR GUI Builder ermöglicht Kunden die Simulation ihres UI-Designs durch Verwendung einer Widget-Vorschau-Funktion, die sich durch Ziehen und Ablegen bedienen lässt; darüber hinaus können Kunden ihre idealen UI-Objekte mit dieser Software eigenständig erstellen und anschließend zur Prüfung des UI-Designs die Simulation starten, ohne ein Hardware-Modul zu benötigen. Die Software WINSTAR GUI Builder wird nur von Windows-Systemen unterstützt; sie folgt dem Konzept der Echtzeitdarstellung, „What You See Is What You Get“ (WYSIWYG).

Testen Sie ihn vor dem Kauf! Kontaktieren Sie uns zum Herunterladen der Anwendung WINSTAR GUI Builder.

Wir bieten auch ein Demo-Set mit allen benötigten Zubehörteilen an, um Ihr GUI-Design auf den Displays umzusetzen.
