4,3-Zoll Einstieg-Level UART TFT LCD-Modul

Modellnummer WL0F00043000UNFAAEA00

►TFT Größe: 4.3 Zoll
►TFT Auflösung: 480×272 Punkten
►TFT Betrachtungsrichtung: 12H
►Kommunikationsschnittstelle: UART
►Protokoll: customized UART
►Touchscreen: ohne Touchscreen
►Helligkeit (cd/m²): 480

PDF-Download

Democode Zu Anfrage hinzufügen

Zurück Zurück zur Liste Weiter

Beschreibung

WL0F00043000UNFAAEA00 ist ein 4,3 Zoll Entry-Level UART TFT Display. Dieses Modell ist mit dem Standard 4,3 Zoll TFT Modul WF43UTIAEDNN0 integriert. WL0F00043000UNFAAEA00 wird als Slave-Gerät definiert, das vom Master-Gerät über benutzerdefinierte Befehle gesteuert wird, um den Inhalt auf dem Display anzuzeigen und die Position des Touch-Events zurückzugeben.

Hier sind die wichtigsten Funktionen:

DC 5V Betriebsspannung.
Eingebaute 16MB Flash-Speicher.
UART-Schnittstelle mit benutzerdefiniertem UART-Protokoll, Standard-Baudrate von 19200 Bit/Sekunde.

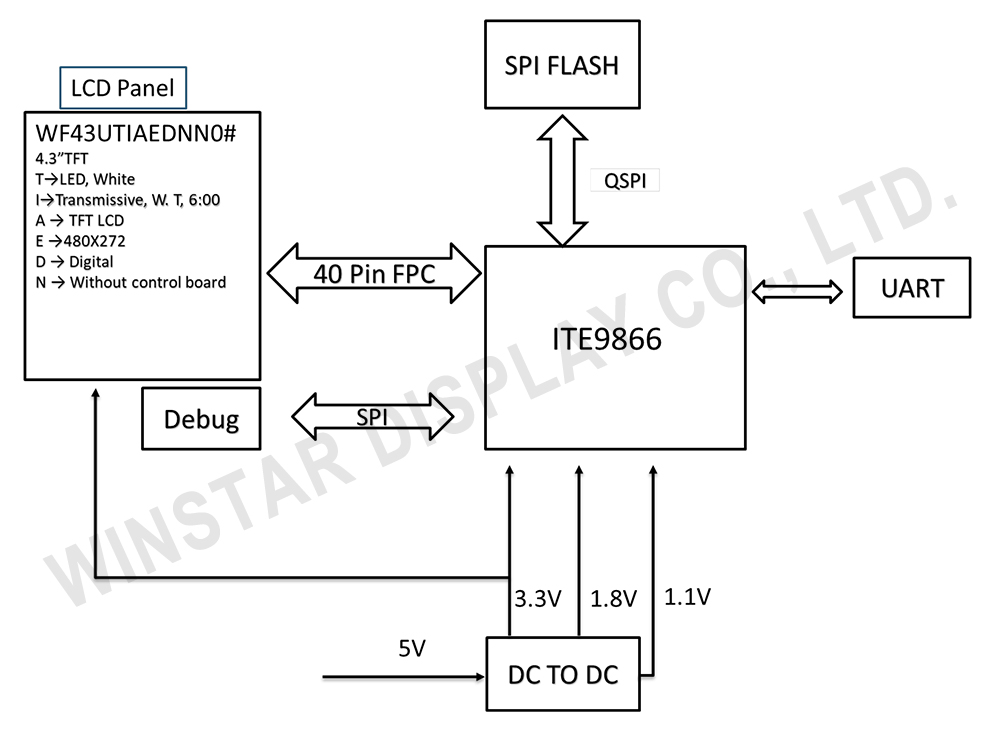

All-in-One-System: Eingebaute Steuerplatine mit Mikrocontroller und externem Flash hinter dem TFT-Panel. Es kann TFT, Hintergrundbeleuchtung und Touchpanel direkt ansteuern.
Bequeme Firmware-Updates: Firmware kann online über einen Dongle aktualisiert werden, um die neueste Version hochzuladen.
Weniger Programmieraufwand: Die Programmierung und das Testen können über unsere Software-App "Clever system user API" durchgeführt werden.
Reduzierung der I/O-Ports: Verwendung der UART-Schnittstelle zur direkten Ansteuerung des TFT. Ein passender USB-Adapter ist ebenfalls im Lieferumfang enthalten.

►Link to Clever System User API User Guide
►Kontaktieren Sie uns, um die WINSTAR Clever System Benutzer-API herunterzuladen.

Zeichnung

4.3 inch UART TFT LCD, 480×272 Display - WL0F00043000UNFAAEA00

Technische Daten

Allgemeine Spezifikationen

Artikel	Standardwert	Einheit
Betriebsspannung	5	Vdc
Kommunikationsschnittstelle	UART	N/A
MCU	ITE9866	N/A
Flash-Arbeitsspeicher	16	MB
SDRAM Frequency	16MB/ 360MHz
Größe (Diagonale)	4.3	Zoll
Auflösung	480 x RGBx272(TFT)	dot
Abmaße der modul	125.5(W)67.2(H)9.35(D)	mm
Aktiver Bereich (AA)	95.04 x 53.856	mm
Punktabstand	0.066 x 0.198	mm
Helligkeit	400min, 480typ	cd/m2
LCD-Typ	TFT, schwarz, Transmissiv
Betrachtungsrichtung	12:00 Uhr
Seitenverhältnis	16:9
Touchscreen	ohne Touchscreen
Oberfläche	Anti-Reflextion

Absolute Grenzwerte

Artikel	Symbol	Mindestwert	typischer Wert	Maximalwert	Einheit
Betriebstemperatur	TOP	-20	－	+70	℃
Lagertemperatur	TST	-30	－	+80	℃

Elektrische Eigenschaften

Artikel	Symbol	Mindestwert	typischer Wert	Maximalwert	Einheit
Supply Voltage	VCC	4.5	5-	5.5	V
Supply current	ICC	-	340		mA

Bom

Artikel	Beschreibung
LCM	WF43UTIAEDNN0#
PCBA	SV10004R300UA00N0101

Schnittstelle Pin-Funktion

CON2 definition:

Pin	Symbol	Funktion
1	GND	Power Ground
2	UART_TX	UART TX
3	UART_RX	UART RX
4	+5V	Power supply 5V
5	D+	USB Data+
6	D-	USB Data-
7	GND	Power Ground
8	/REST	Reset (active Low)
9	GND	Power Ground
10	PWM	Pulse width modulation
11	GND	Power Ground
12	+5V	Power supply : 5V

CON3 definition:

Pin	Symbol	Funktion
1	GND	Power Ground
2	SW1	Switch ( active low)
3	SW2	Switch ( active low)
4	SW3	Switch ( active low)
5	SW4	Switch ( active low)
6	GND	Power Ground
7	NC	Reserved
8	NC	Reserved
9	NC	Reserved
10	NC	Reserved
11	INT	Interrupt output for CTP or external switch
12	+5V	Power supply : 5V
